Kẹp IC SOP8 SMD Nạp ROM/EEPROM/Flash SPI – Dùng Với CH341A, TL866, RT809H, MiniPro, EZP, UART/SPI Programmer

Mô tả sản phẩm

Bộ kẹp IC SOP8 SMD cho phép nạp/xuất/đọc EEPROM & Flash SPI trực tiếp trên mạch (in-circuit) mà không cần tháo chip. Hàm kẹp lò xo bám chắc, tiếp điểm mạ dẫn điện tốt, đi kèm dây chuyển 1.27mm/2.54mm dễ đấu với CH341A, TL866, RT809… Thích hợp sửa mainboard, router, tivi, bo mạch máy tính, laptop, thiết bị IoT.

Ứng dụng

• Cấp cứu BIOS máy tính/laptop, nạp lại firmware TV/monitor, hộp giải mã.

• Phục hồi/bảo trì router, camera IP, thiết bị IoT dùng SPI Flash 25xxx.

• Đọc/ghi EEPROM 24Cxx/93Cxx trong mạch, sao lưu dữ liệu.

• Dự án nghiên cứu & dịch vụ sửa chữa điện tử.

Sơ đồ chân

• Pin 1 (đánh dấu tam giác/đỏ trên kẹp) trùng với chấm khuyết trên IC.

• Hướng dây: map 1→1, 2→2 … 8→8 sang đầu cáp 1.27mm; dùng dây chuyển sang 2.54mm nếu cắm breadboard/programmer.

• Với SPI Flash 25xxx: kết nối đến programmer theo chân VCC, GND, CS, CLK, MOSI, MISO, WP, HOLD đúng sơ đồ của programmer.

Thông số kĩ thuật

• Chuẩn IC: SOP8 / SOIC-8 (pitch 1.27mm).

• Vật liệu kẹp: nhựa chịu nhiệt, tiếp điểm mạ (độ dẫn và độ bền cao).

• Dây/đầu cắm: 1.27mm kèm adapter 2.54mm (tùy bộ).

• Tương thích: 24Cxx, 25xxx, 93Cxx, Winbond/GD/MXIC/Atmel…

• Dụng cụ hỗ trợ: CH341A, TL866/MiniPro, RT809H, EZP2019/2023, v.v.

• Điện áp làm việc: theo IC và programmer (thường 3.3V hoặc 1.8V với bộ chuyển hạ).

Hướng dẫn sử dụng

• Xác định Pin 1 trên IC và trên kẹp; kẹp thẳng và chắc, tránh lệch chân.

• Nối cáp kẹp → adapter → programmer (CH341A/TL866/RT809…); kiểm tra mức 3.3V hay 1.8V đúng loại chip.

• Mở phần mềm, chọn đúng mã chip; thử lệnh Read/ID để xác nhận kết nối.

• Thao tác Backup trước khi Erase/Program/Verify để tránh mất dữ liệu.

• Nếu đọc ghi không ổn định: tắt nguồn mạch chính, cô lập nguồn/CS, dùng clip ổn định, làm sạch chân IC bằng cồn IPA.

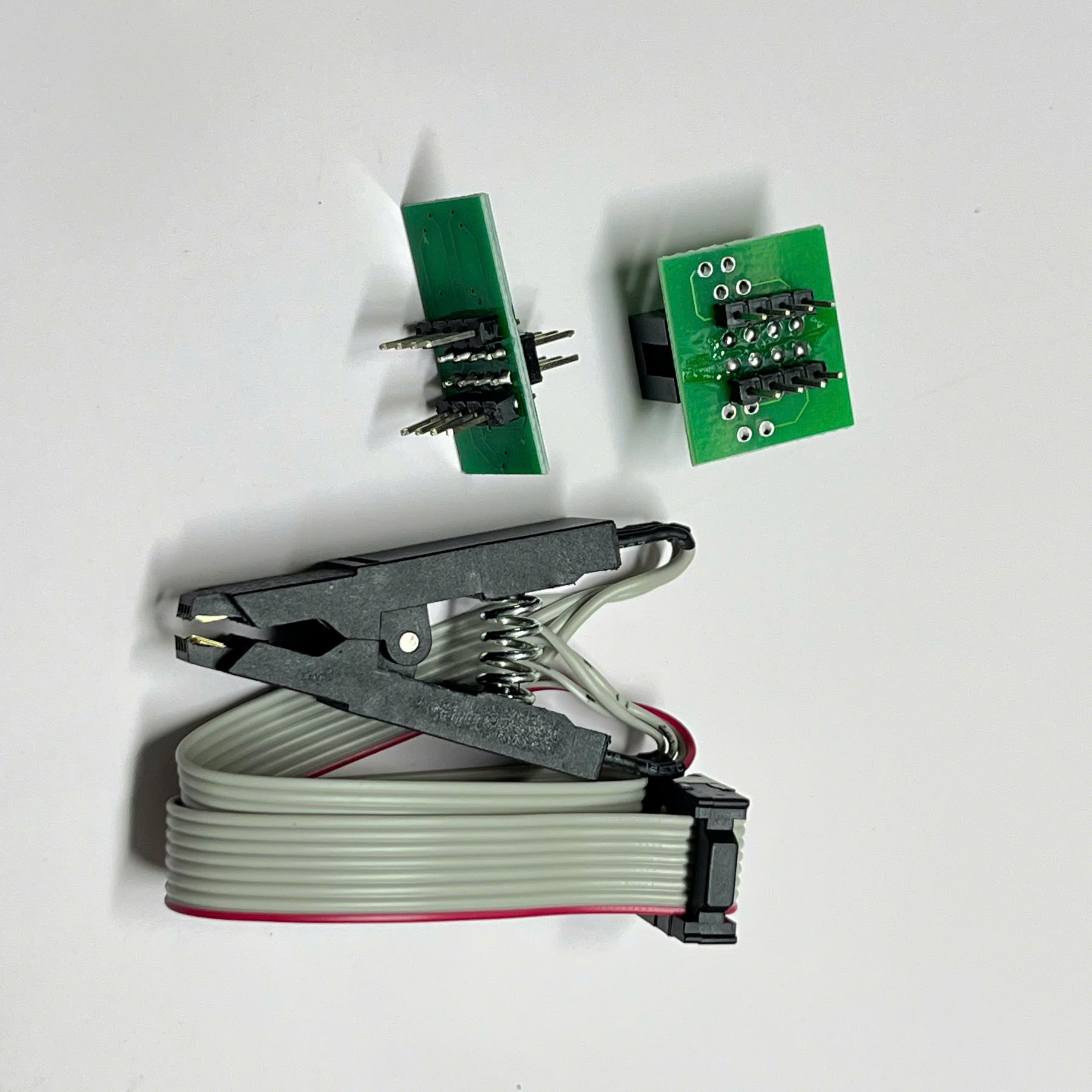

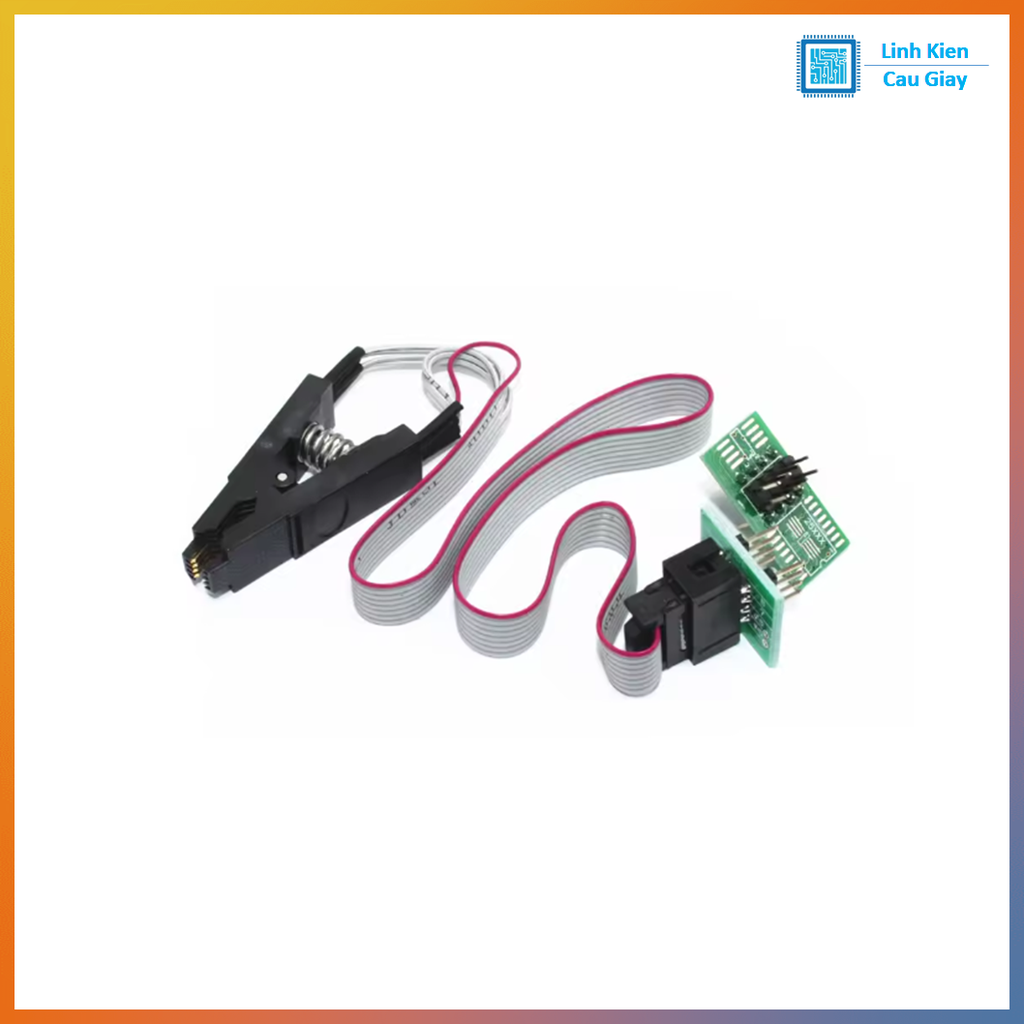

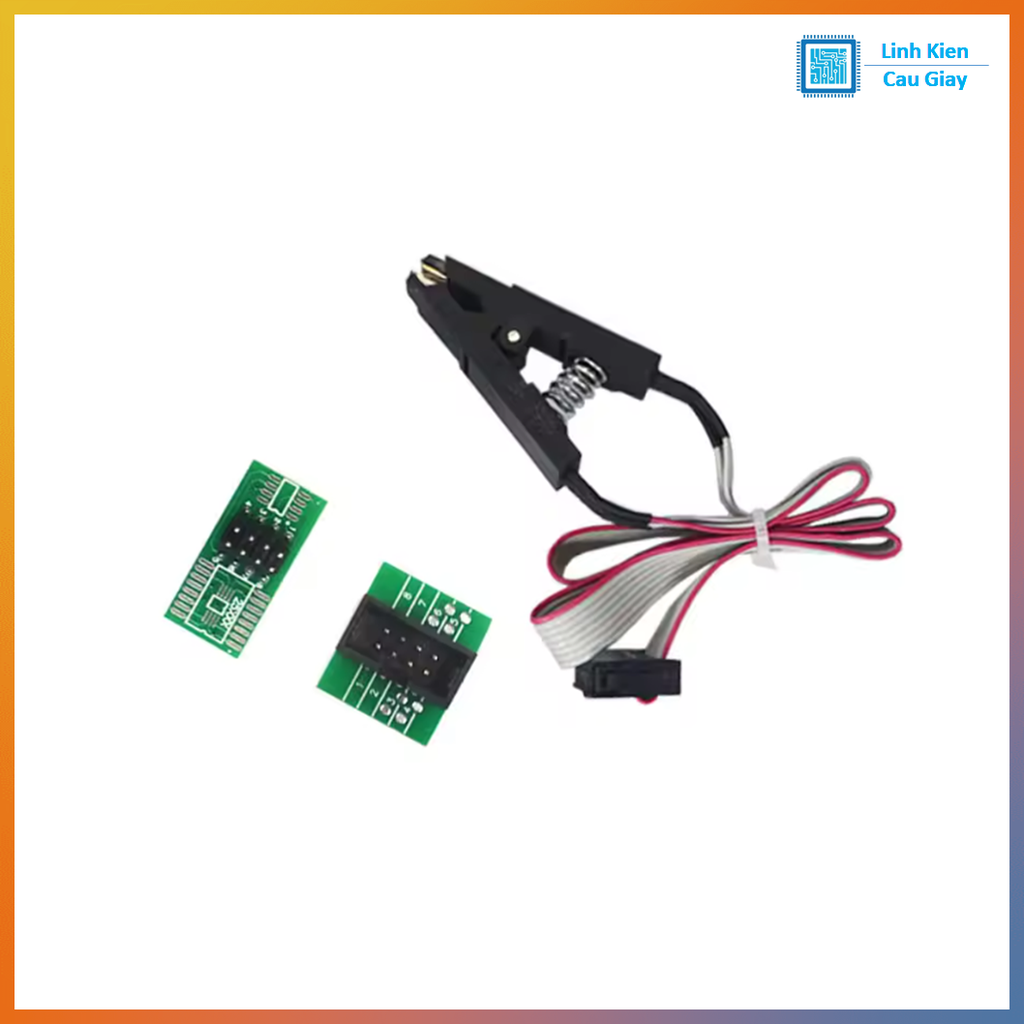

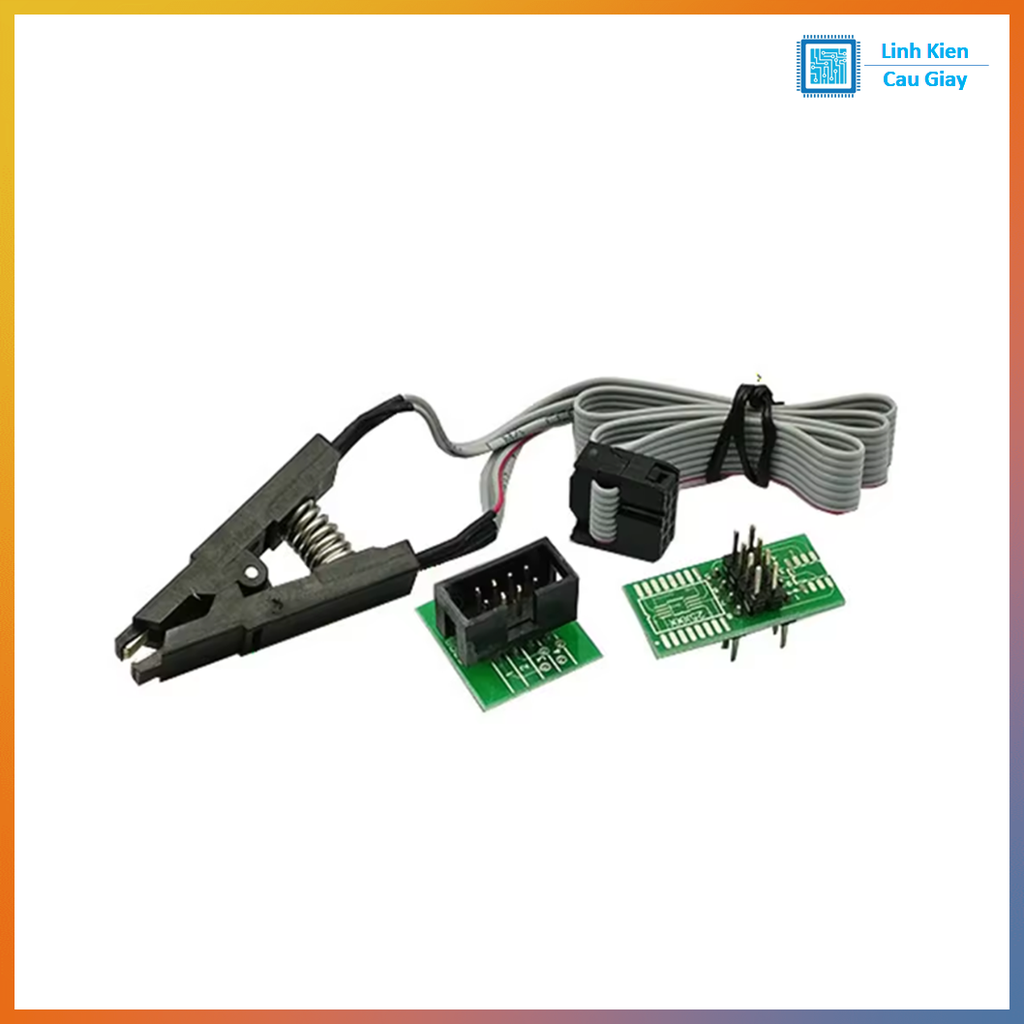

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
