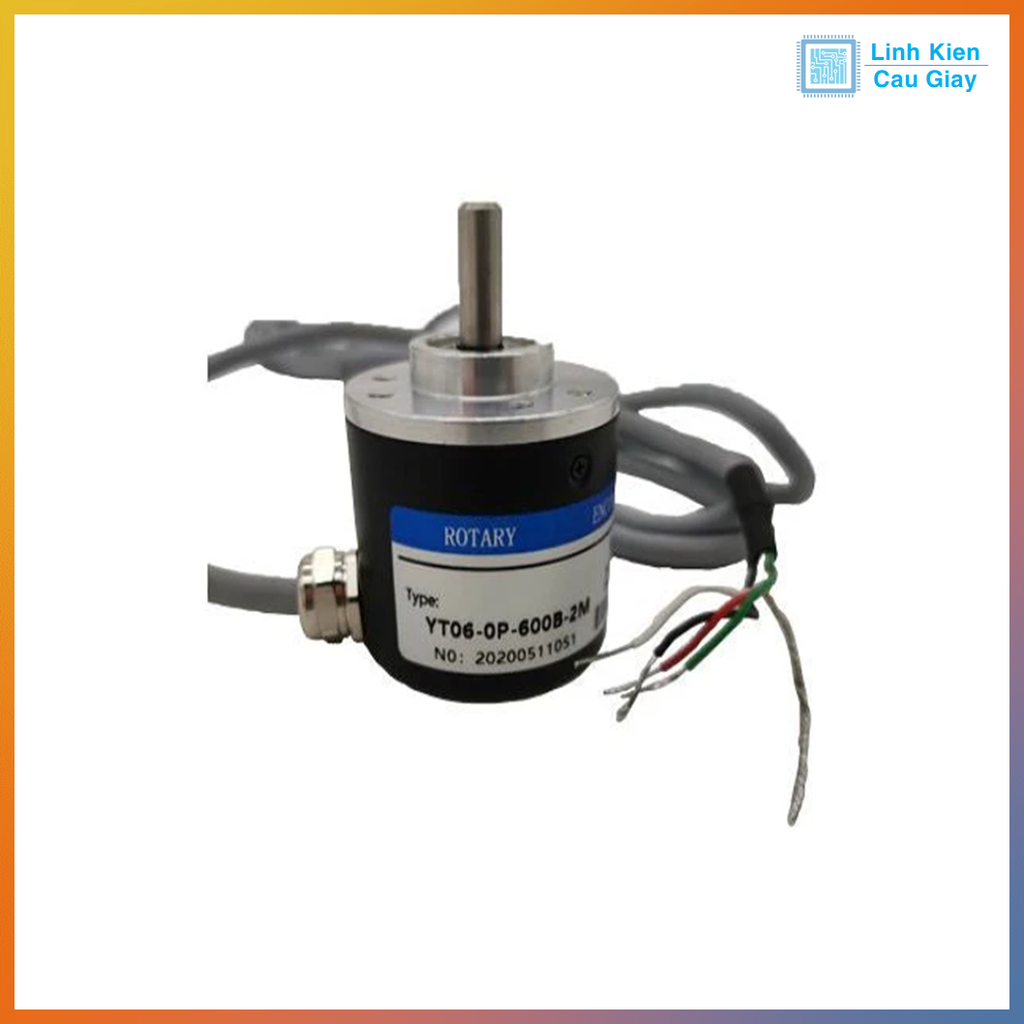

Bộ mã hóa Encoder AB YT06-0P 5V-24VDC các loại xung

(Mã SP:PVN5471)

Thương hiệu: Chưa cập nhật |

Đánh giá

:

Giá

:

Mô tả :
Đang cập nhật ...
Kích thước

Đa dạng sản phẩm, lĩnh vực Linh kiện điện tử, CNC, 3D, Laser...

Đa dạng sản phẩm, lĩnh vực Linh kiện điện tử, CNC, 3D, Laser...

Khách hàng dễ dàng theo dõi hành trình đơn hàng online tại mục

Khách hàng dễ dàng theo dõi hành trình đơn hàng online tại mục "Kiểm tra đơn hàng"

Nhiều hình thức thanh toán + ship hàng linh động: Mua trực tiếp; mua online; chuyển khoản; ship COD

Nhiều hình thức thanh toán + ship hàng linh động: Mua trực tiếp; mua online; chuyển khoản; ship COD

Chất lượng đảm bảo, sản phẩm được test kĩ và đóng gói cẩn thận

Chất lượng đảm bảo, sản phẩm được test kĩ và đóng gói cẩn thận

Mô tả sản phẩm

Encoder AB YT06-0P là bộ mã hóa quang dạng Incremental Encoder, hoạt động với dải điện áp rộng 5V – 24VDC, xuất tín hiệu xung A/B vuông pha lệch 90°, dùng để đo tốc độ, vị trí và chiều quay của động cơ.

Sản phẩm có thiết kế chắc chắn, kích thước nhỏ gọn, vỏ nhôm + thép chống gỉ, đầu ra dây cáp tín hiệu bọc chống nhiễu. Đây là loại encoder được dùng phổ biến trong CNC, robot, băng tải, máy tự động hóa nhờ tính ổn định và độ chính xác cao.

Ứng dụng

Encoder AB YT06-0P là bộ mã hóa quang dạng Incremental Encoder, hoạt động với dải điện áp rộng 5V – 24VDC, xuất tín hiệu xung A/B vuông pha lệch 90°, dùng để đo tốc độ, vị trí và chiều quay của động cơ.

Sản phẩm có thiết kế chắc chắn, kích thước nhỏ gọn, vỏ nhôm + thép chống gỉ, đầu ra dây cáp tín hiệu bọc chống nhiễu. Đây là loại encoder được dùng phổ biến trong CNC, robot, băng tải, máy tự động hóa nhờ tính ổn định và độ chính xác cao.

Phân loại

  • 100 xung/vòng

  • 200 xung/vòng

  • 400 xung/vòng

  • 600 xung/vòng

  • 1000 xung/vòng

  • 2000 xung/vòng

  • 2500 xung/vòng

Tuỳ nhu cầu về độ phân giải & độ chính xác, người dùng chọn loại encoder phù hợp

Thông số kĩ thuật

  • Model: YT06-0P.

  • Ngõ ra: xung vuông A/B, lệch pha 90°.

  • Điện áp hoạt động: 5V – 24VDC.

  • Độ phân giải: 100 / 200 / 400 / 600 / 1000 / 2000 / 2500 PPR.

  • Tốc độ tối đa: 5000 vòng/phút.

  • Kiểu đầu ra: NPN open collector.

  • Cáp tín hiệu: 5 dây (A, B, VCC, GND, Shield).

  • Kích thước trục: Ø6mm.

  • Vật liệu vỏ: nhôm + thép.

  • Nhiệt độ làm việc: -20°C ~ +85°C.

Hướng dẫn sử dụng

  • Kết nối dây:

    • Đỏ (VCC): 5–24VDC.

    • Đen (GND): Mass.

    • Xanh (A): Xung A.

    • Trắng (B): Xung B.

    • Shield: chống nhiễu, nối mass.

  • Đọc tín hiệu bằng PLC, Arduino, STM32, ESP32, bo mạch CNC.

  • Dựa vào pha lệch giữa kênh A và B để xác định chiều quay.

  • Đếm số xung trong một vòng để tính tốc độ hoặc vị trí.

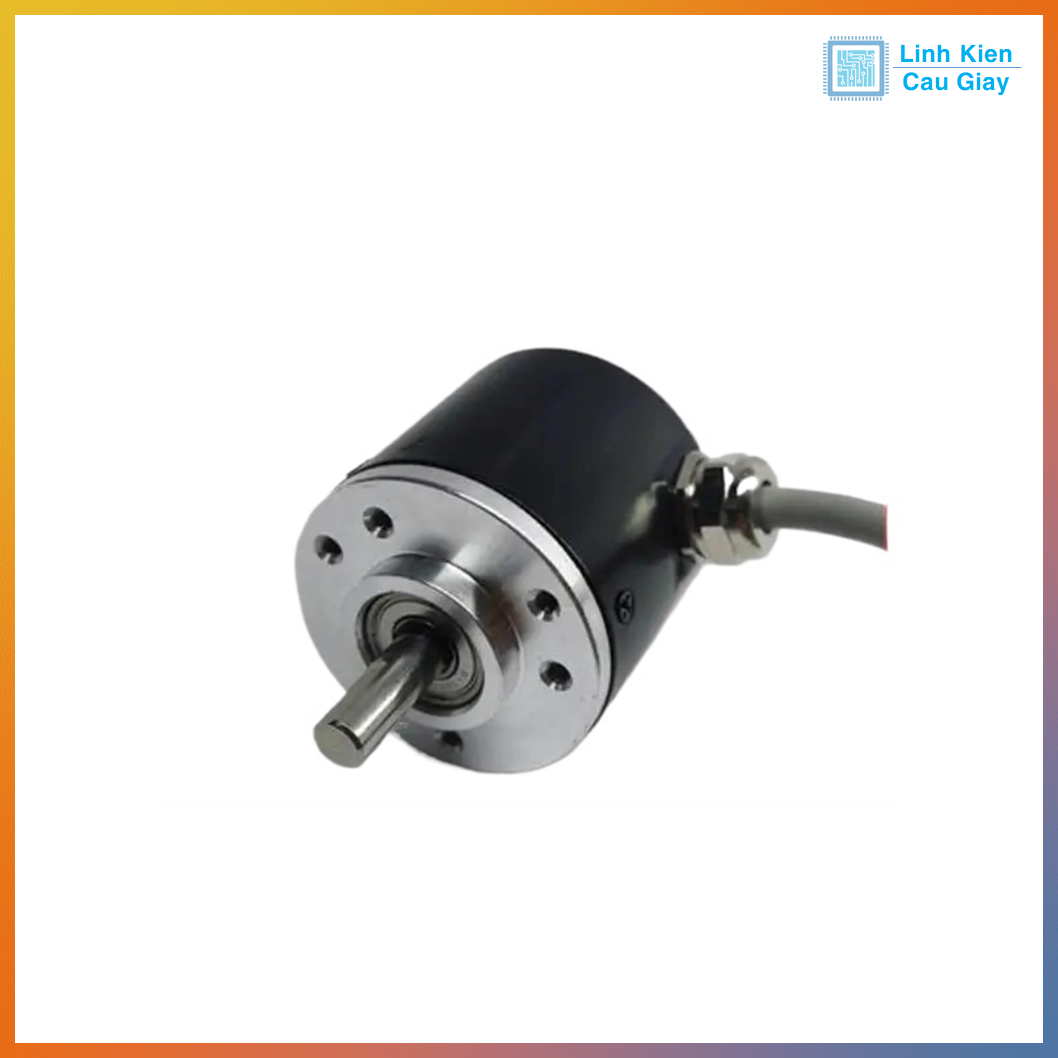

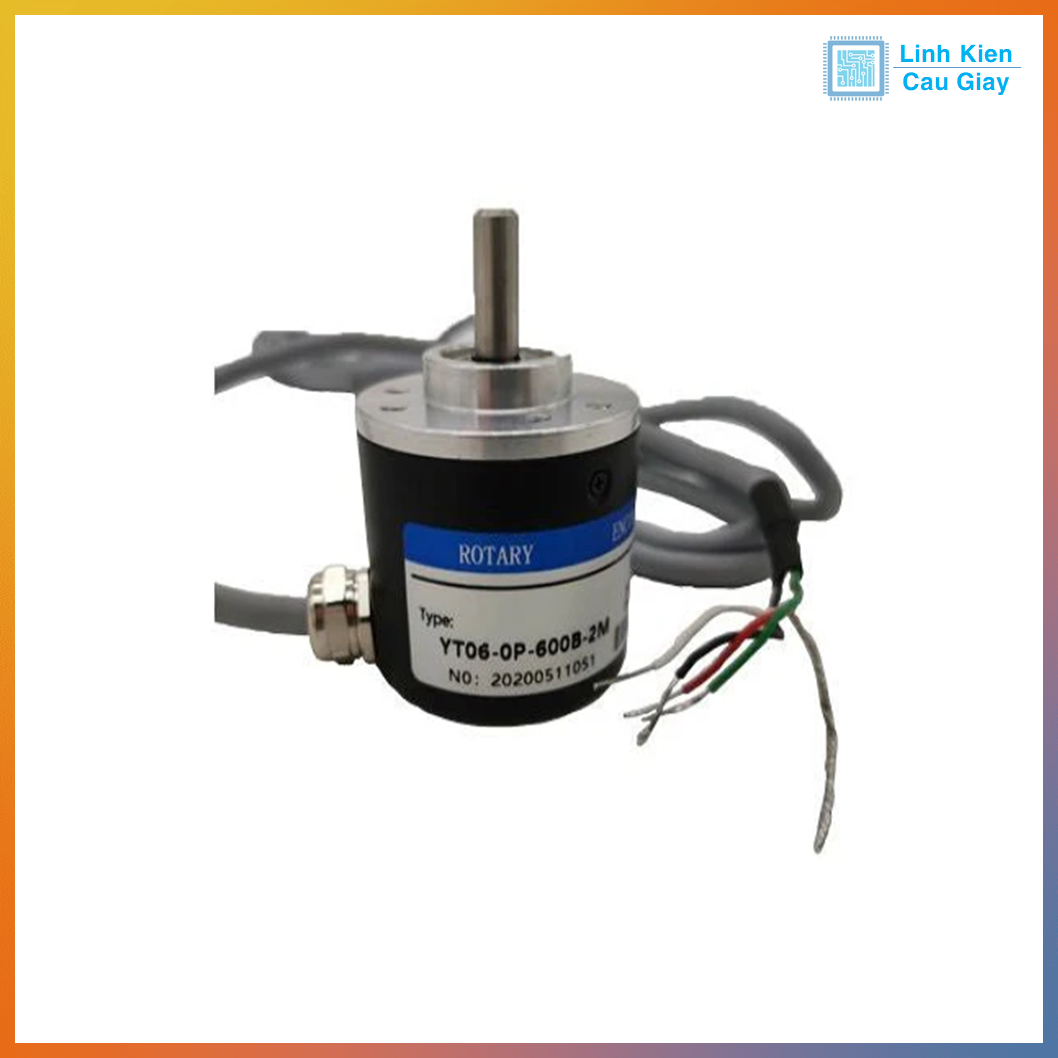

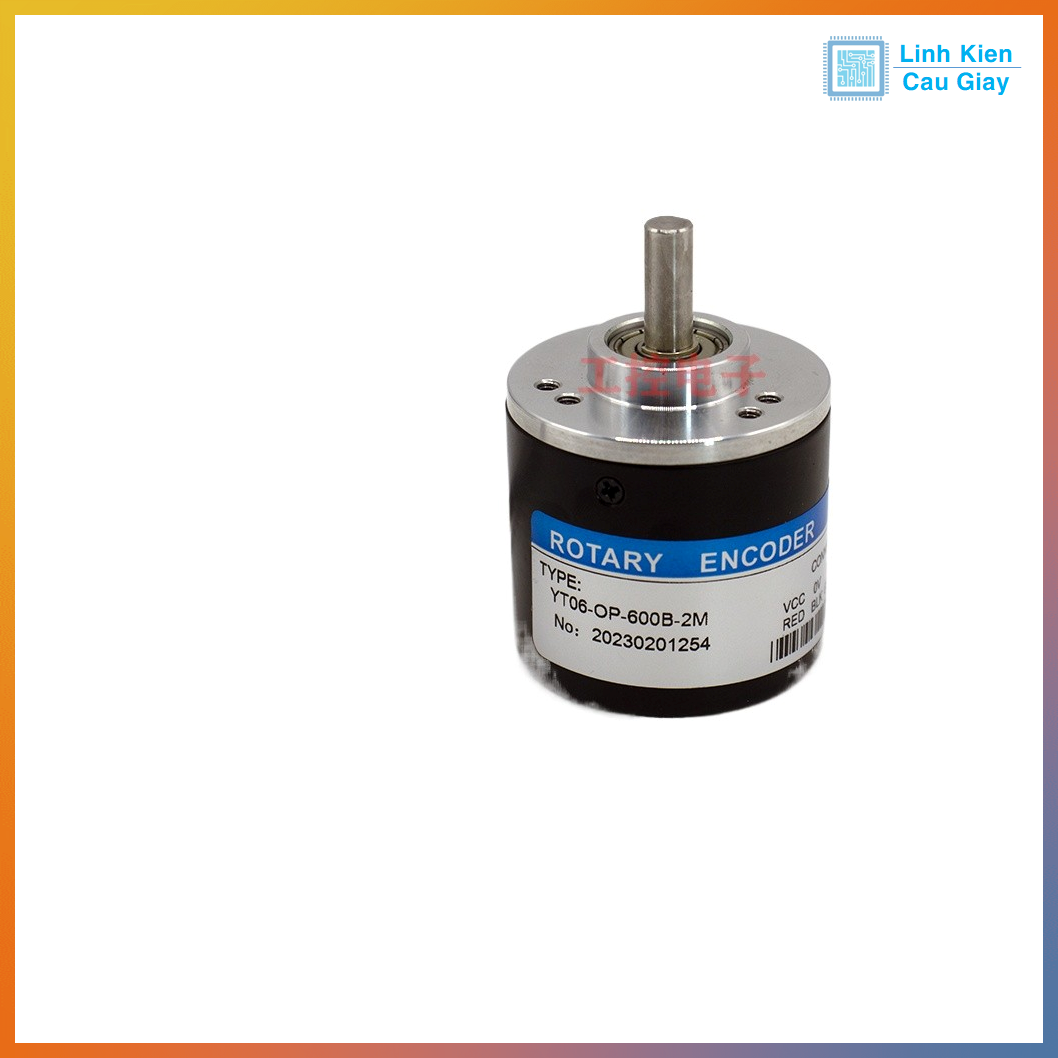

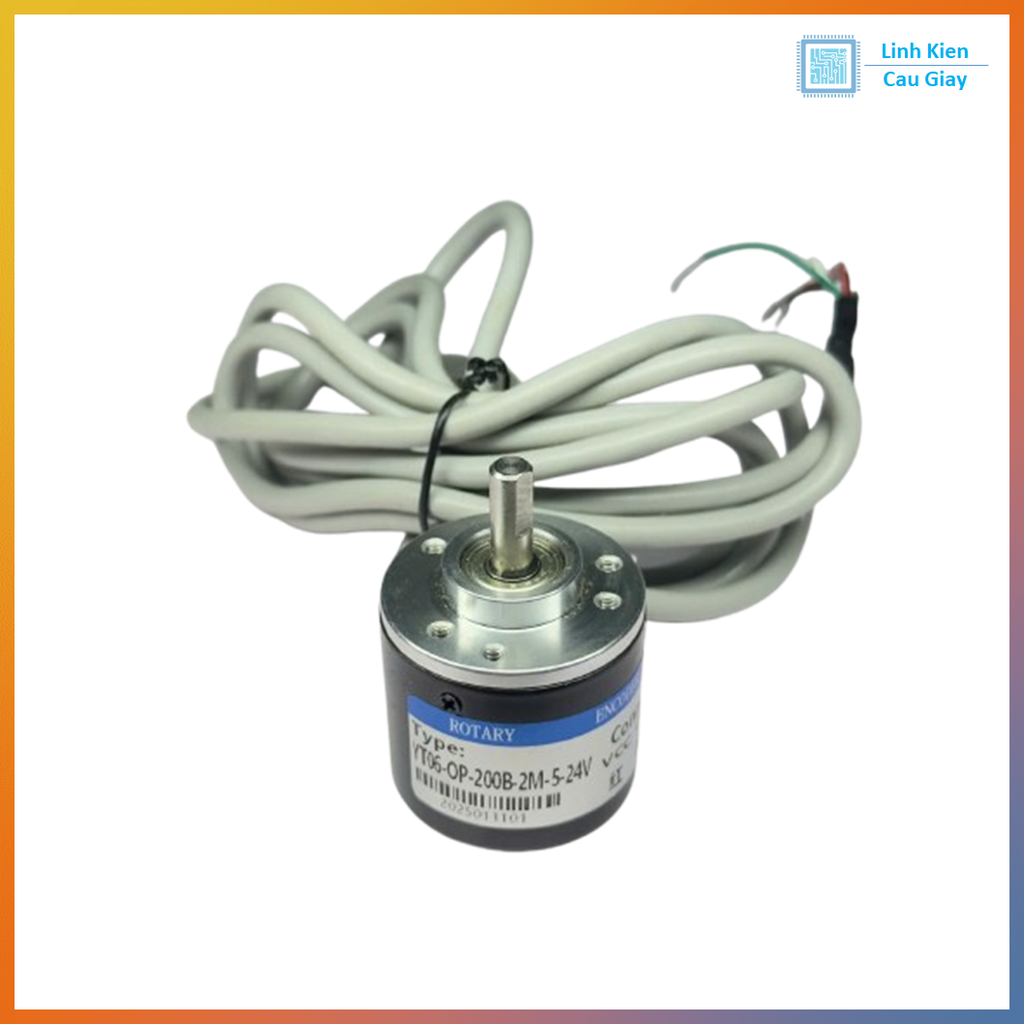

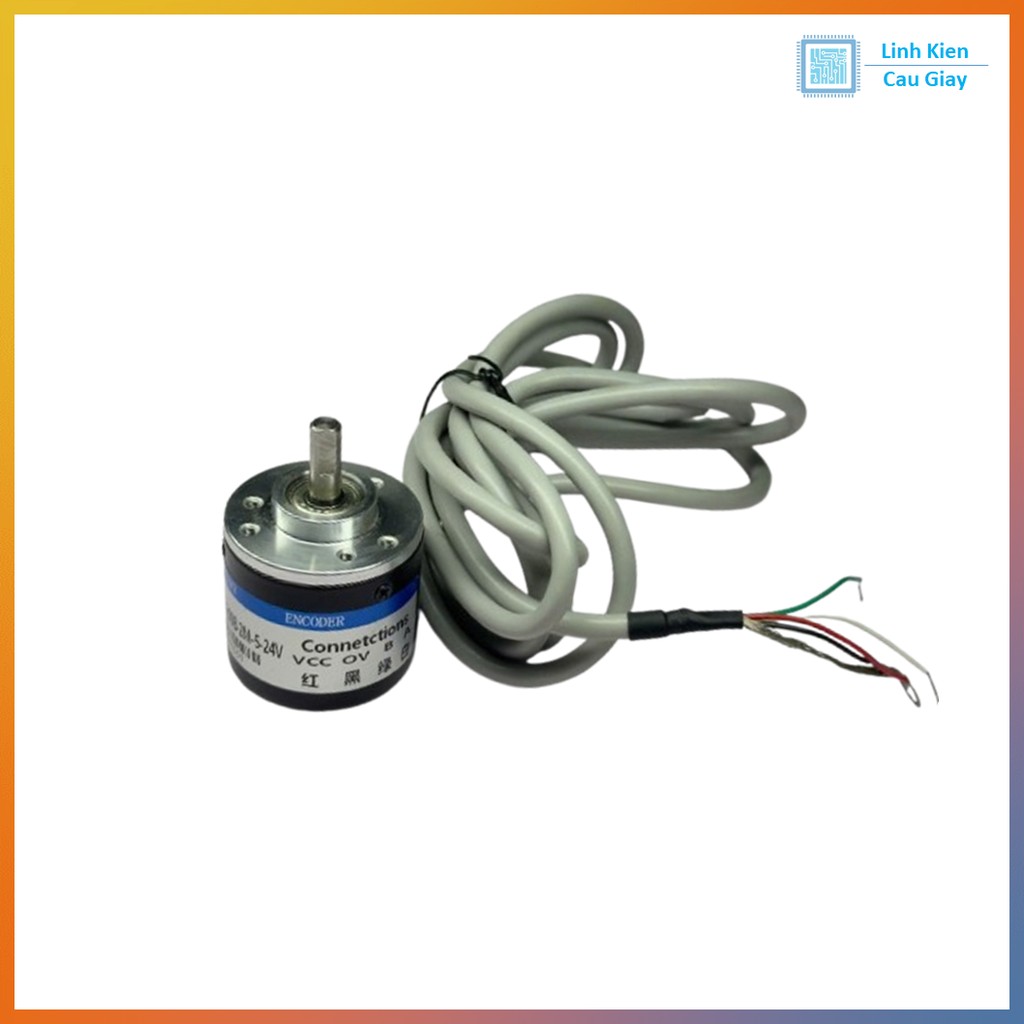

Hình ảnh



Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng

Tại sao chọn mua tại Linh Kiện Cầu Giấy?

✅ Giao hàng toàn quốc – nhanh chóng, đóng gói cẩn thận

✅ Hỗ trợ kỹ thuật nhiệt tình, tư vấn đúng nhu cầu

✅ Cam kết linh kiện chính hãng, đúng mô tả

✅Giá cạnh tranh, phù hợp sinh viên, kỹ sư và DIY Maker
