Jack SMA cái thẳng gắn PCB

Mô tả sản phẩm

Jack SMA cái thẳng gắn PCB là loại đầu nối RF chuyên dụng, dùng để hàn trực tiếp lên mạch in PCB. Với lõi đồng mạ vàng, sản phẩm giảm suy hao tín hiệu, tăng độ bền và chống gỉ sét. Kết cấu chắc chắn, 4 chân mass giữ ổn định trên PCB, đảm bảo truyền tín hiệu ở dải tần số cao.

Ứng dụng

• Kết nối anten ngoài cho các module WiFi, GSM, GPS, LoRa, Zigbee, NRF24L01, 3G/4G/5G.

• Sử dụng trong thiết bị IoT, router, modem, bộ thu phát RF.

• Ứng dụng trong mạch đo lường, thí nghiệm RF, thiết bị truyền thông không dây.

• Dùng trong nghiên cứu, DIY điện tử, robot và hệ thống nhúng.

Sơ đồ chân

Thông số kĩ thuật

• Chuẩn: SMA Female (cái), dạng thẳng

• Kiểu gắn: Cắm/hàn thẳng xuống PCB

• Vật liệu: Đồng thau mạ vàng

• Trở kháng: 50Ω

• Tần số làm việc: DC ~ 6 GHz

• VSWR: ≤ 1.3

• Độ bền cơ học: > 500 lần tháo/lắp

• Đường kính lỗ PCB: ~1.2 mm (signal), ~2 mm (mass)

Hướng dẫn sử dụng

1. Xác định vị trí gắn jack trên PCB.

2. Cắm jack SMA vào lỗ mạch in.

3. Hàn chân tín hiệu trung tâm và 4 chân mass chắc chắn.

4. Kết nối anten hoặc dây SMA đực để sử dụng.

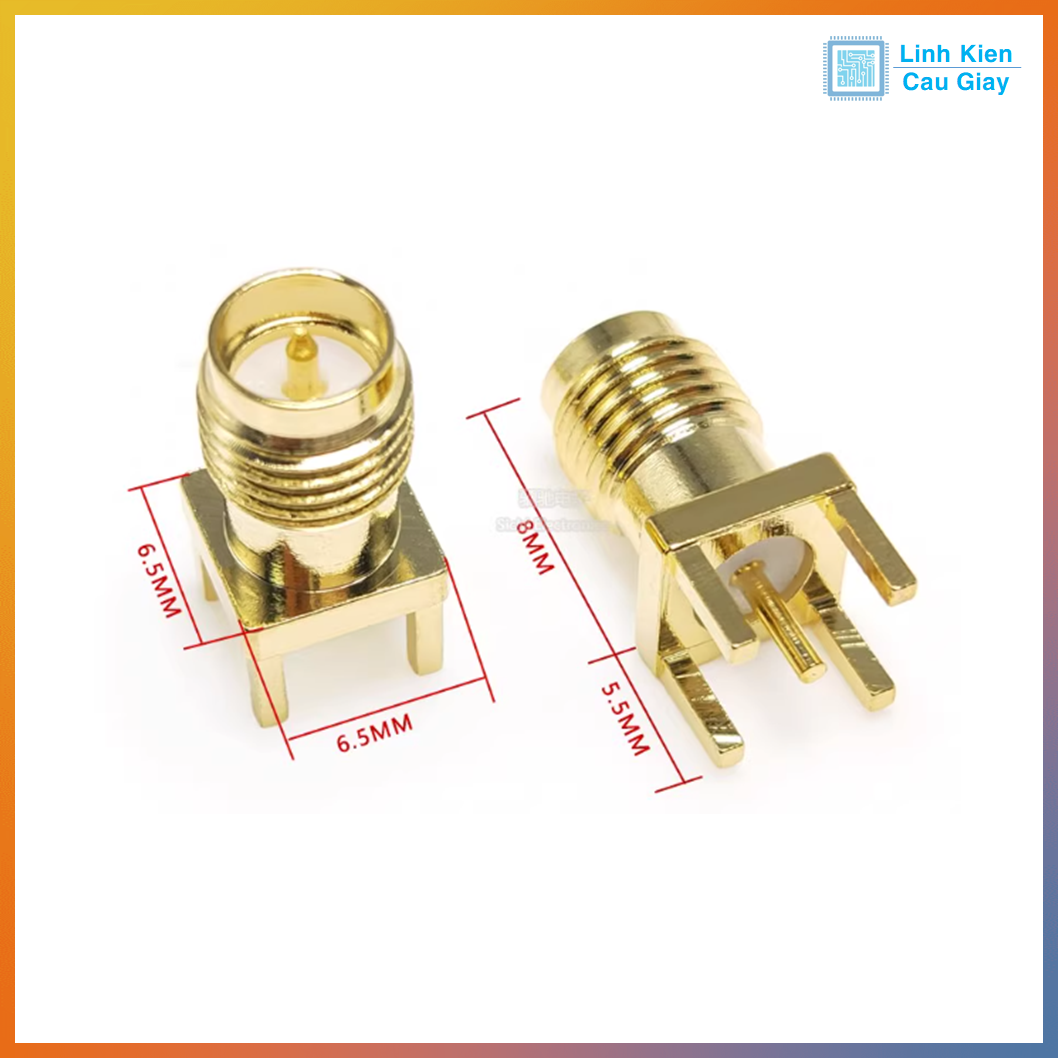

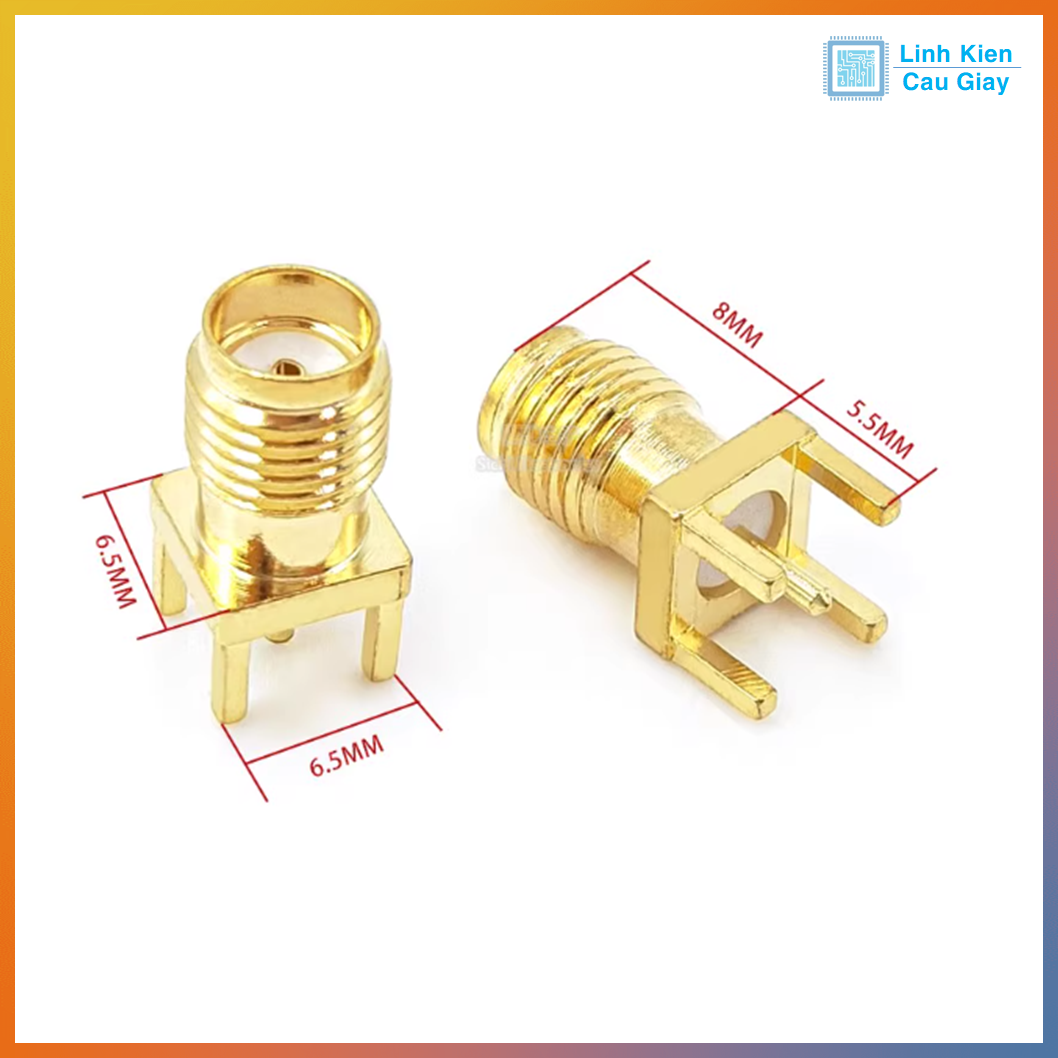

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
