Mạch bảo vệ RC hấp thụ hồ quang, bảo vệ tiếp điểm, chống nhiễu

Mô tả sản phẩm

Mạch bảo vệ RC hấp thụ hồ quang, bảo vệ tiếp điểm, chống nhiễu gồm tụ X2 chống xung mắc nối tiếp điện trở được đấu song song với tải hoặc cặp tiếp điểm. Khi đóng/cắt tải cảm (motor, biến áp, solenoid…), mạch sẽ hấp thụ xung áp, dập hồ quang, giảm EMI/dv-dt, tránh reset MCU, nhảy triac, và tăng tuổi thọ rơ-le/công tắc.

Ứng dụng

• Bảo vệ rơ-le, công tắc cơ, nút nhấn khi điều khiển motor/quạt/bơm/van điện từ/biến áp.

• Giảm nhiễu khiến vi điều khiển (Arduino/ESP/PLC mini) bị reset khi đóng cắt tải.

• Ổn định mạch triac/SSR (giảm nhảy giả do dv/dt).

• Dùng cho AC 50/60Hz và DC (tải cảm).

Sơ đồ chân

• Cọc vít 2 cực:

  • Đấu song song với tải (ví dụ 2 đầu của motor/biến áp) hoặc

  • Song song với cặp tiếp điểm (NO/COM) của rơ-le/công tắc.

• Không phân cực (+/−).

Thông số kĩ thuật

• Kiểu linh kiện: Tụ X2 (an toàn cho lưới điện) nối tiếp điện trở công suất.

• Phù hợp với tải cảm ứng AC hoặc DC 5-400V (tải dưới 1000W) để bảo vệ các tiếp điểm rơle hoặc thyristor.

• Kích thước PCB:  30 × 15mm (tham khảo).

Hướng dẫn sử dụng

• Ngắt điện, xác định hai đầu cần gắn song song (hai đầu tải hoặc hai đầu tiếp điểm NO-COM).

• Vặn cọc vít, đấu 2 dây của RC vào hai điểm đó.

• Đóng điện chạy thử: hồ quang giảm rõ, MCU không reset.

• Đặt RC cách điện tốt, xa phần dễ chạm tay, ưu tiên bọc hộp.

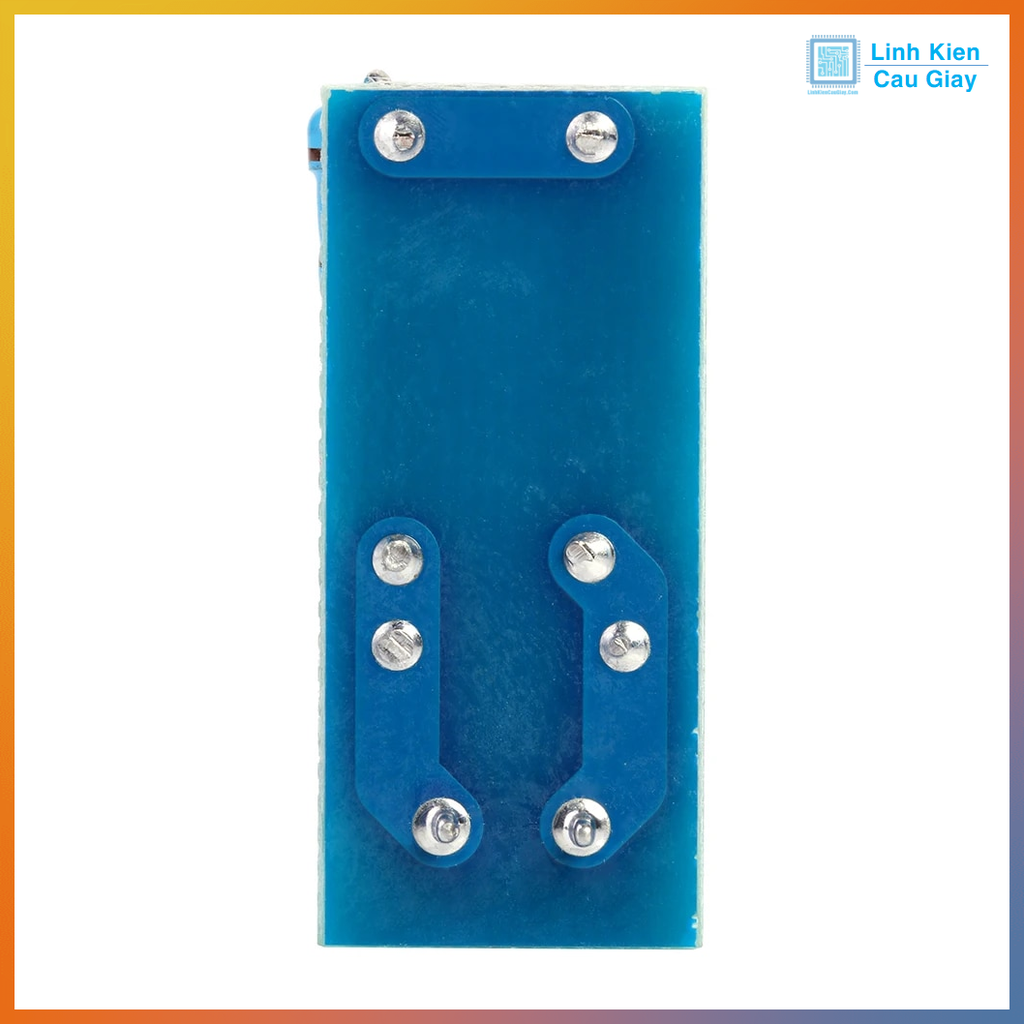

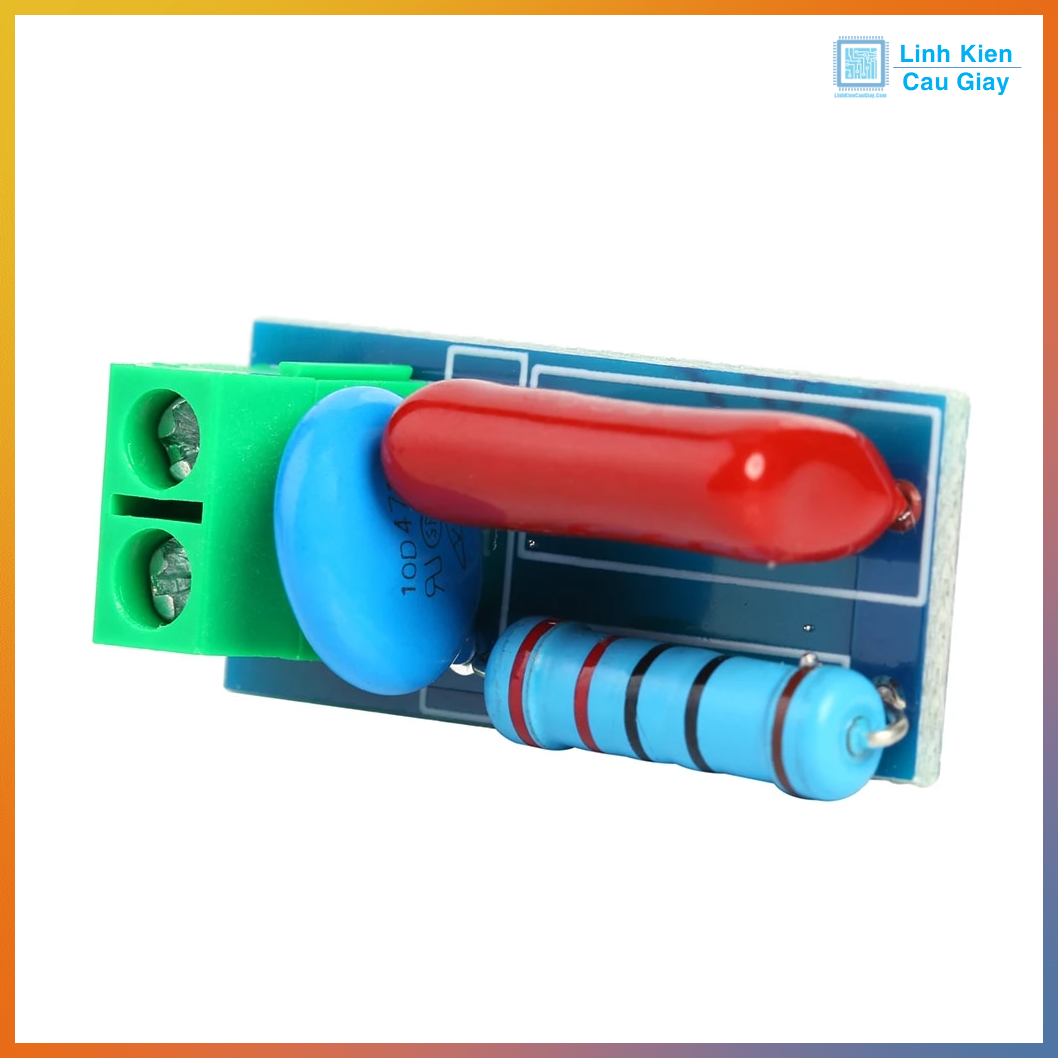

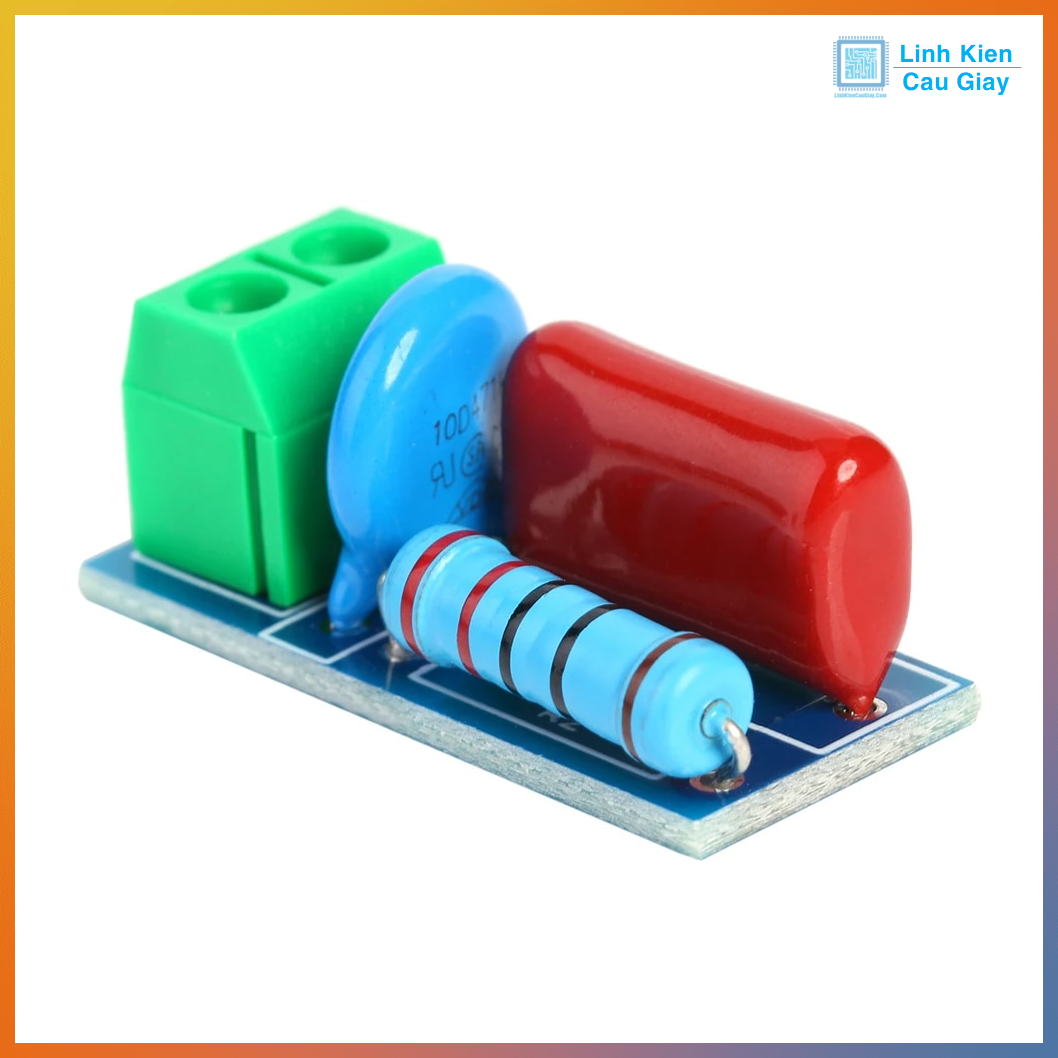

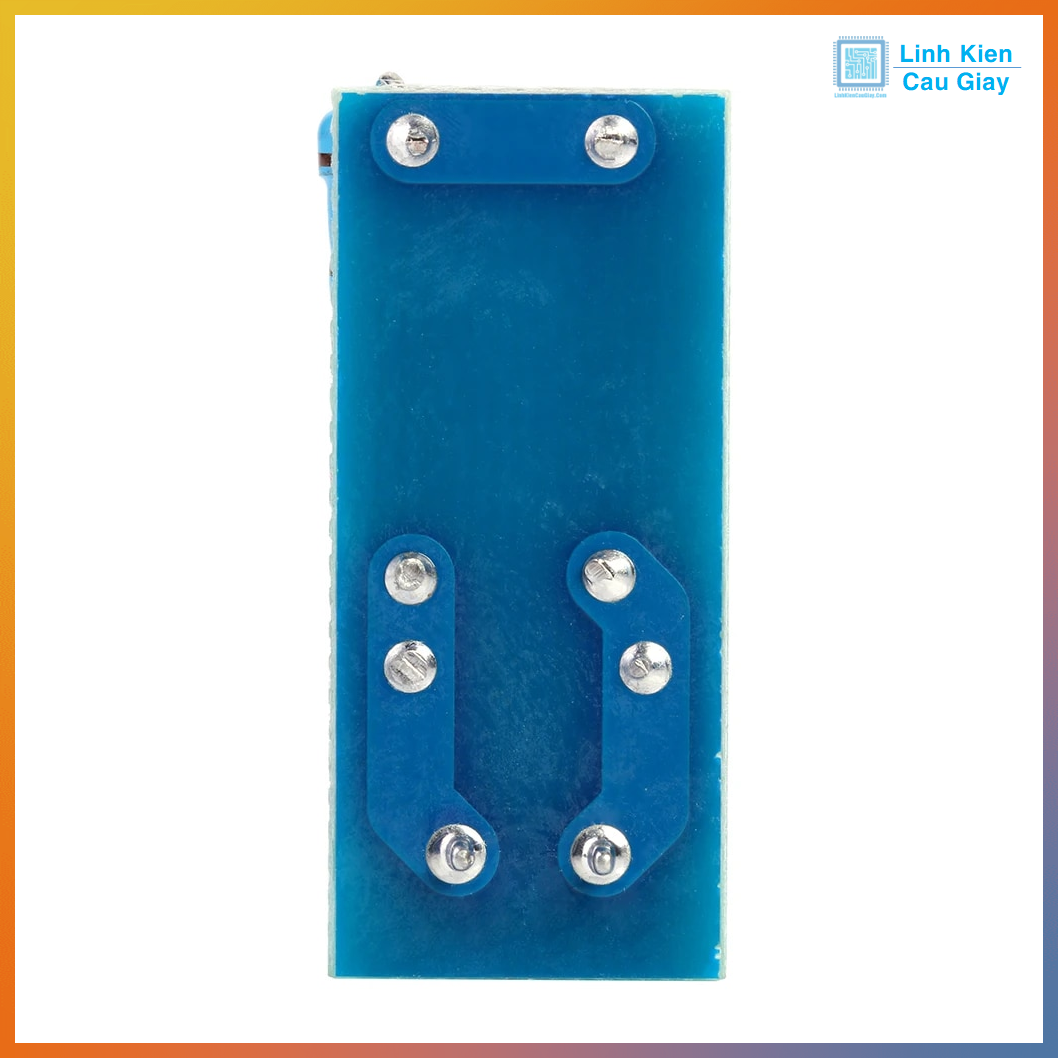

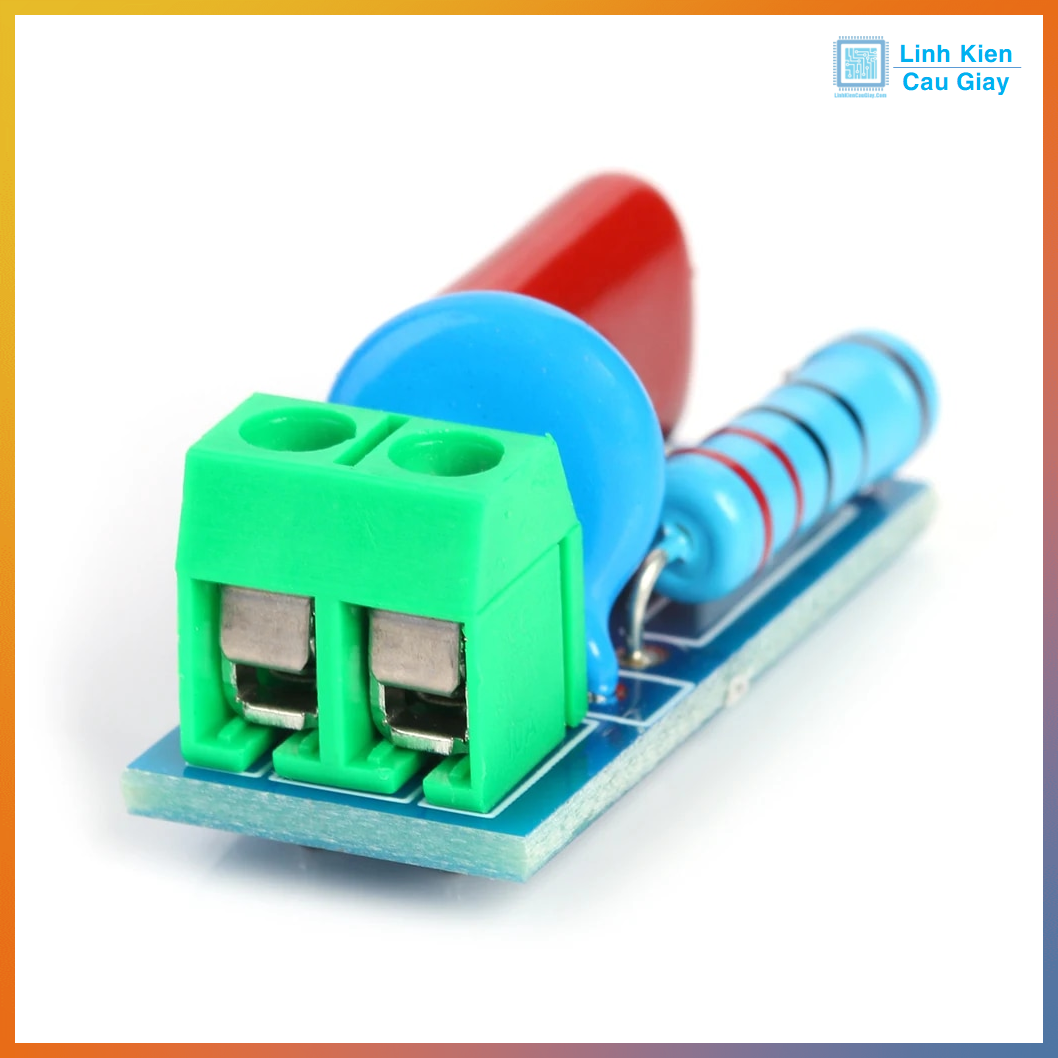

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
