Linh kiện Tụ Hóa 22UF 16v, 25v, 35v, 50v (Sl 10c)

Mô tả sản phẩm

Tụ Hóa 22uF là tụ điện phân cực có dung lượng 22 microfarad, chuyên dùng để lọc nguồn DC, khử nhiễu, ổn định điện áp và làm mềm tín hiệu trong các mạch điện tử.
Sản phẩm có đa dạng mức điện áp chịu đựng: 16V – 25V – 35V – 50V, giúp thợ kỹ thuật và người dùng DIY dễ dàng lựa chọn theo nhu cầu.

Tụ được sử dụng rộng rãi trong các mạch nguồn, Arduino, ESP32, mạch công suất, board mạch mini, module cảm biến, mạch âm thanh và sửa chữa điện tử. Với ESR thấp, tụ hoạt động ổn định, tuổi thọ cao, phù hợp cho cả thiết bị gia dụng lẫn công nghiệp.

Ứng dụng

✔ Lọc nhiễu nguồn DC cho Arduino, ESP32, STM32
✔ Mạch nguồn buck/boost, ổn áp 7805 – AMS1117
✔ Dự án IoT – Robotics – mạch điều khiển
✔ Mạch âm thanh: lọc nguồn cho preamp, opamp
✔ Tạo mạch trễ RC, reset MCU
✔ Sửa chữa board mạch điện tử (TV, loa, đầu DVD, nguồn adapter)
✔ Module cảm biến, module led, module relay

Sơ đồ chân

     ┌────────────── Tụ Hóa 22uF ───────────────┐
     |                                            |
  (+) Chân dương ——————> Nối vào nguồn VCC
  (–) Chân âm —————————> Nối GND (được đánh dấu sọc trắng/ghi)


Thông số kĩ thuật

• Loại: Tụ hóa (Electrolytic Capacitor)

• Dung lượng: 22uF

• Điện áp chịu đựng:
  • 16V
  • 25V
  • 35V
  • 50V

• Sai số: ±20% (Ký hiệu M)

• ESR: Thấp – tối ưu cho lọc nguồn

• Nhiệt độ hoạt động: –40°C → +105°C

• Dạng: Tụ cắm – Radial Lead

• Ứng dụng: nguồn xung, mạch công suất nhỏ, module điều khiển

• Màu: đen hoặc xanh tùy lô

Hướng dẫn sử dụng

Bước 1: Chọn đúng điện áp
Điện áp nguồn × 1.5 → 2 lần để tụ bền hơn
Ví dụ: mạch 12V → dùng 25V hoặc 35V.

Bước 2: Đấu đúng cực

• Chân dương (+) vào VCC

• Chân âm (–) vào GND
  ⚠ Sai cực → tụ nóng, khóc khói hoặc nổ.

Bước 3: Hàn chắc – sát mạch
Đảm bảo tiếp xúc tốt để giảm nhiễu.

Bước 4: Tránh nhiệt độ cao
Không đặt tụ sát MOSFET hoặc diode xung.

Bước 5: Khi sửa chữa mạch cũ
Nên kiểm tra ESR bằng đồng hồ ESR Meter để chọn tụ tốt.

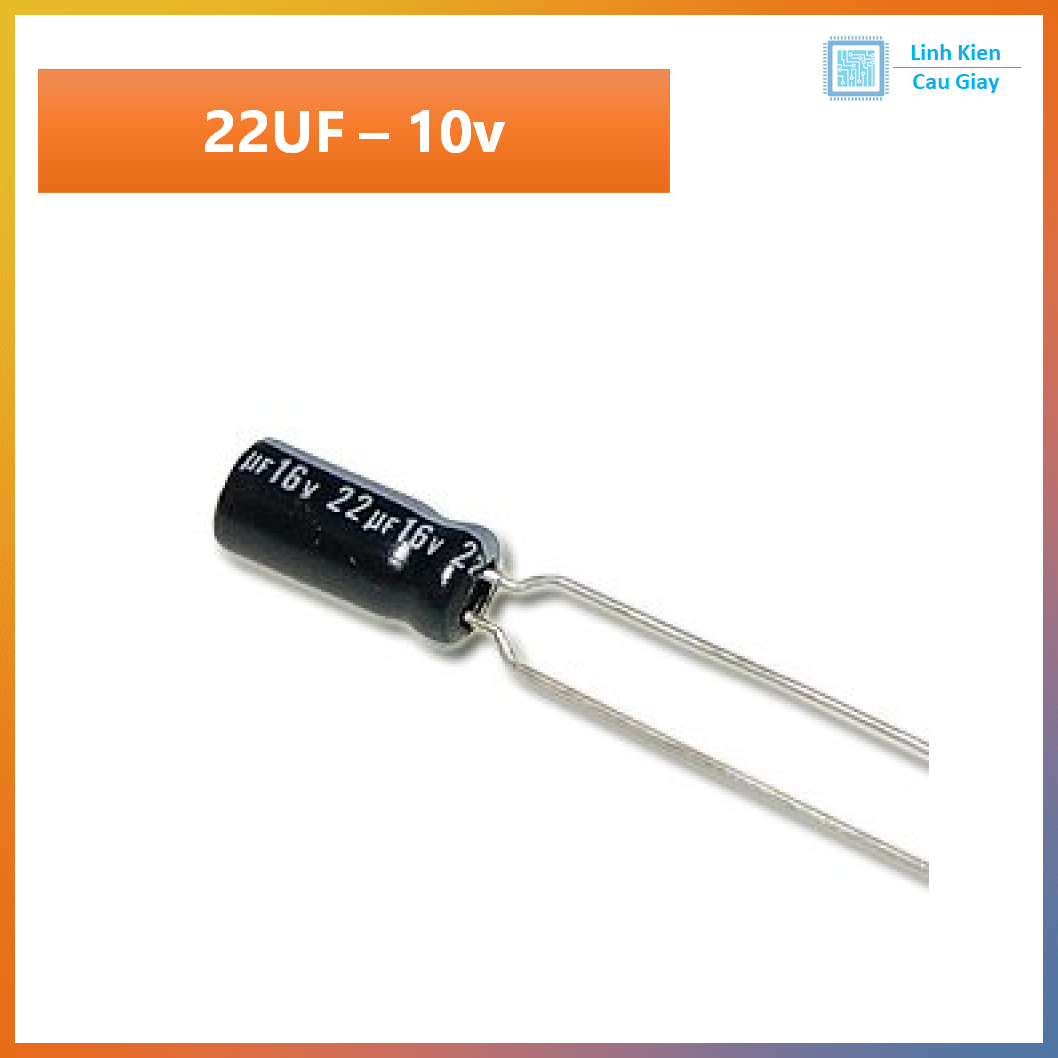

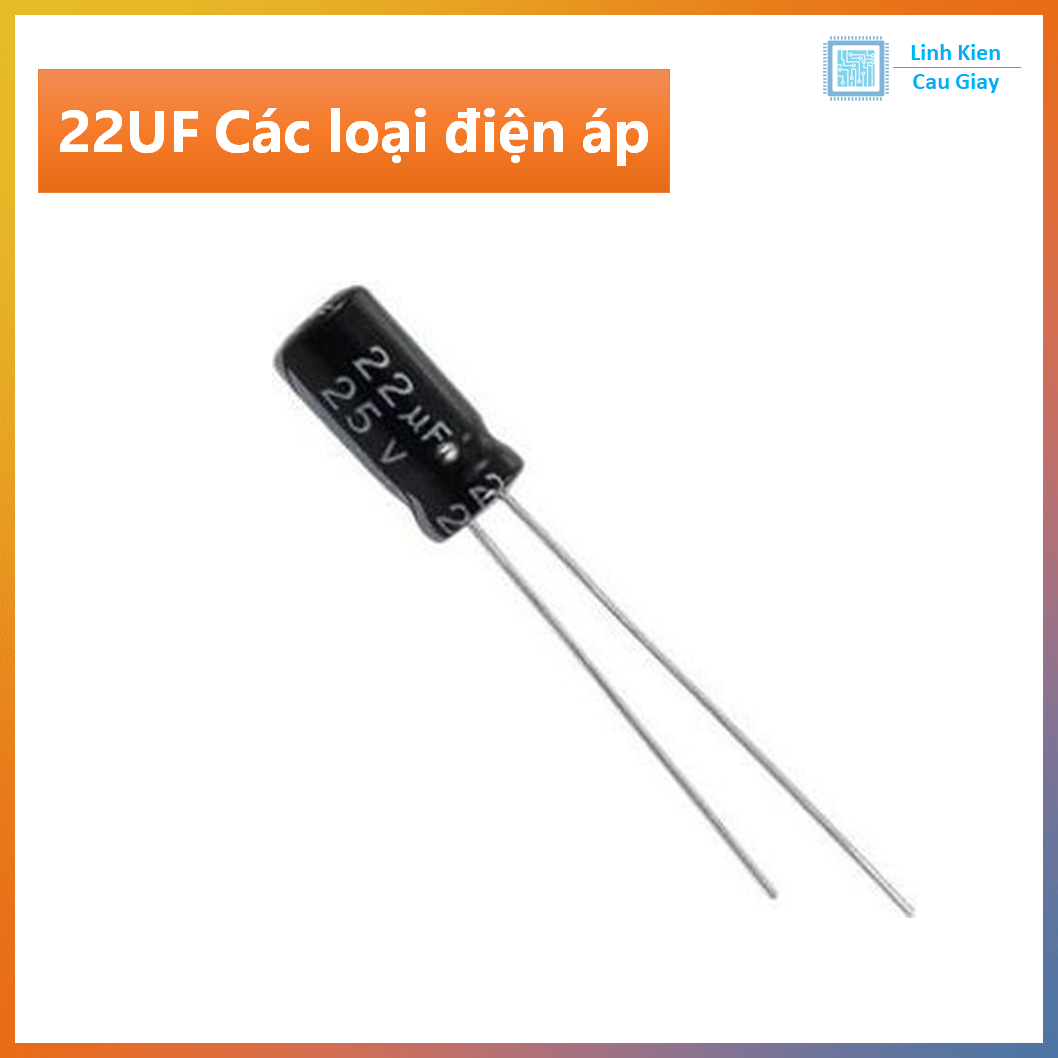

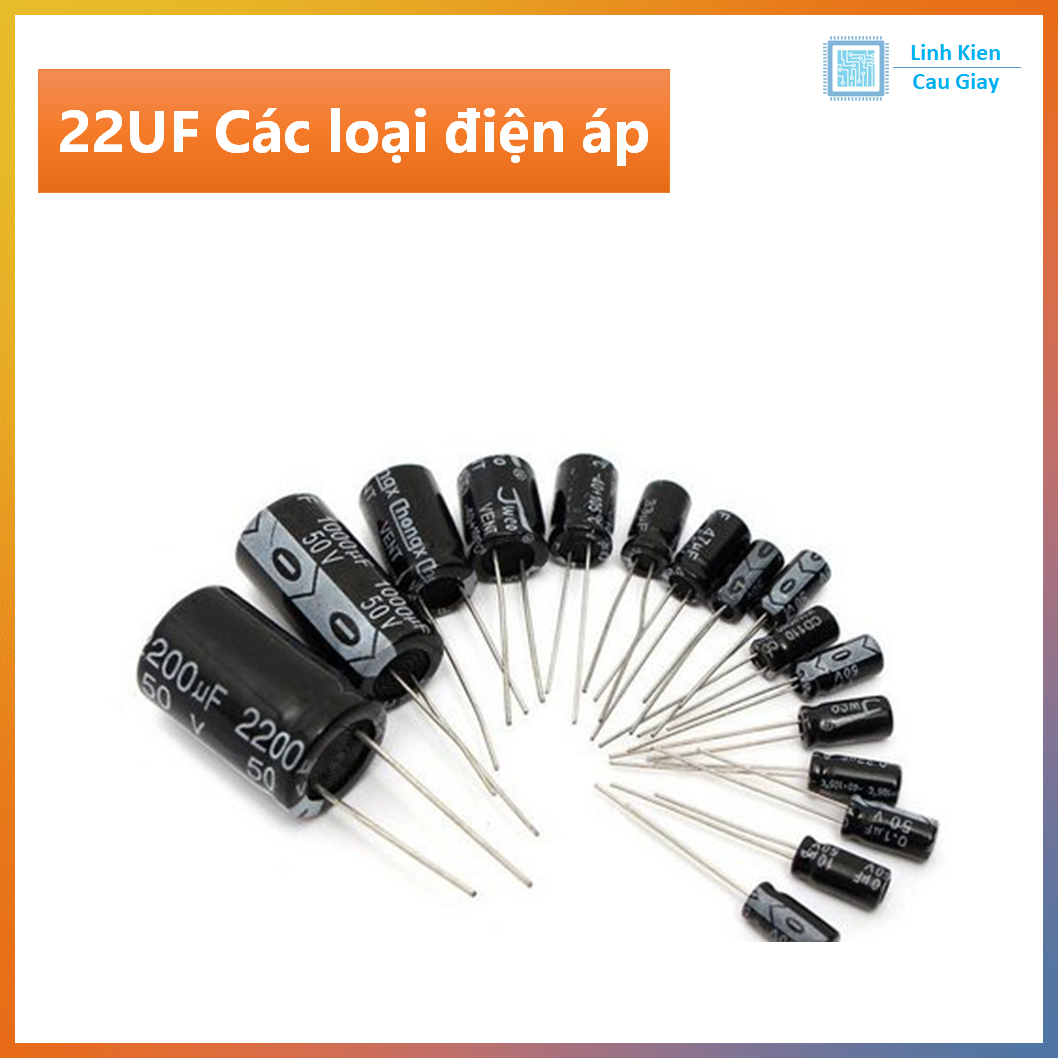

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
