Bo điều khiển Khắc, Cắt Laser Nano M3

Mô tả sản phẩm

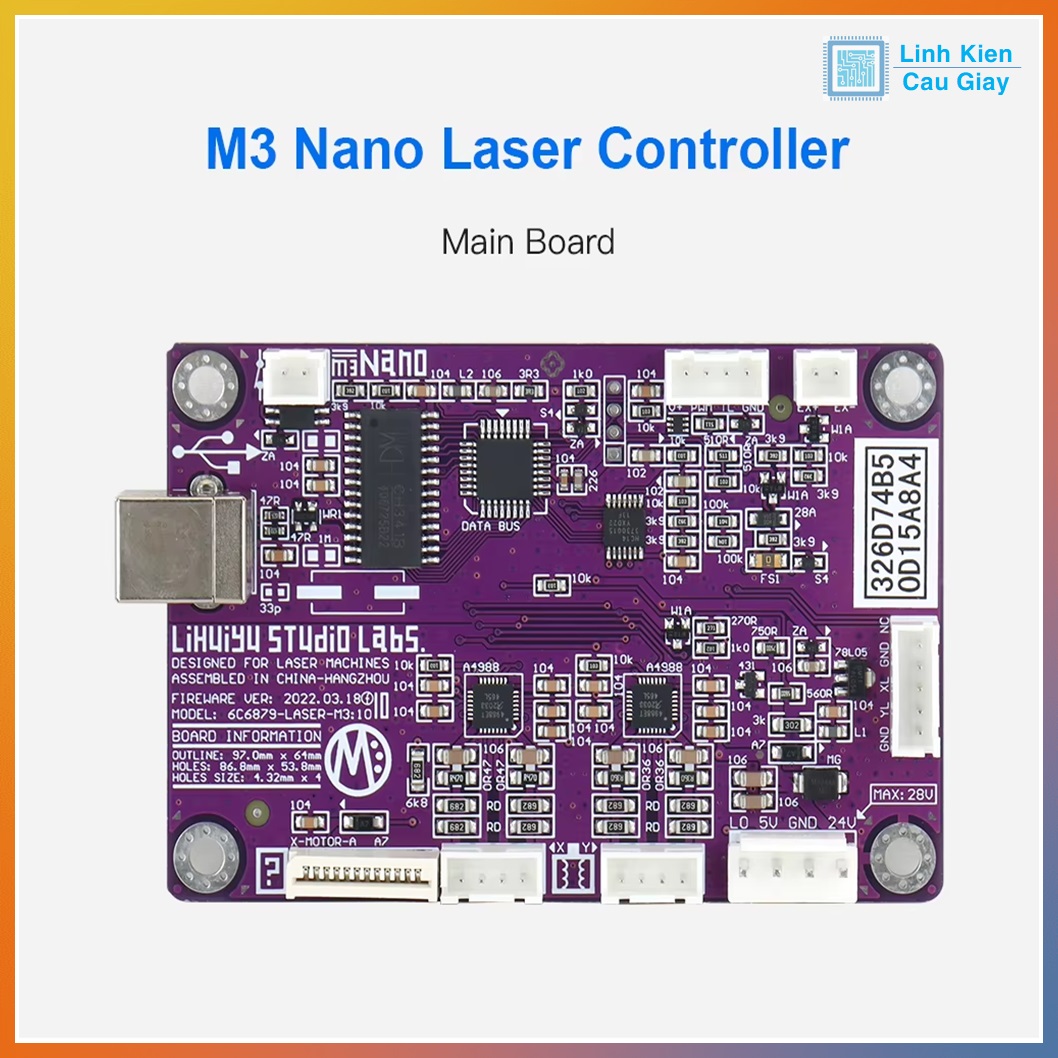

Bo điều khiển Khắc, Cắt Laser Nano M3 là mainboard chuyên dụng cho máy khắc / cắt laser mini, tích hợp đầy đủ cổng điều khiển trục X, Y và ngõ ra điều khiển laser PWM trên một board nhỏ gọn.
Board có cổng USB kết nối trực tiếp với máy tính, hỗ trợ điều khiển máy khắc laser qua phần mềm (tuỳ dòng máy và firmware).
Trên bo đã tích hợp sẵn driver điều khiển động cơ bước, cổng giới hạn hành trình, cổng điều khiển đồng bộ thiết bị ngoài (bơm nước, quạt, hút khói…), giúp việc nâng cấp hay tự build máy khắc laser gọn gàng, ít dây, dễ lắp đặt.
Phù hợp dùng thay thế cho các bộ điều khiển laser hỏng, nâng cấp độ ổn định và độ mượt khi khắc/cắt.

Ứng dụng

• Thay thế main cho máy khắc laser CO2 / diode cỡ nhỏ.

• Tự chế máy khắc logo, chữ, hình ảnh trên gỗ, mica, da, giấy, nhựa…

• Làm máy cắt laser mini, máy đánh dấu, máy khắc cho xưởng nhỏ, studio, maker.

• Dùng trong đồ án cơ điện tử, STEM, DIY robot – máy CNC mini.

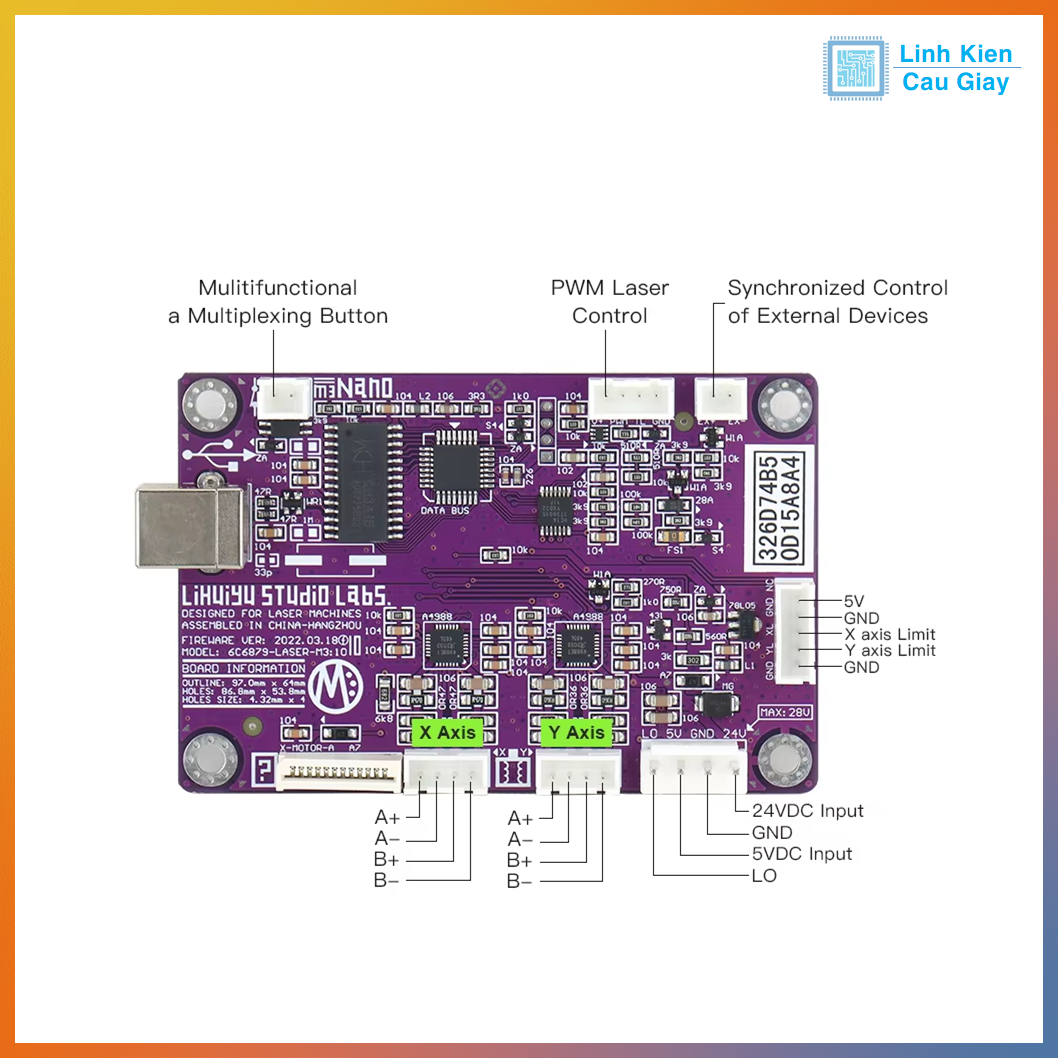

Sơ đồ chân

• Cổng X Axis, Y Axis: đấu động cơ bước (A+, A–, B+, B–).

• Cổng X axis Limit, Y axis Limit: đấu công tắc hành trình giới hạn trục.

• Cổng PWM Laser Control: tín hiệu điều khiển công suất laser (TTL/PWM).

• Cổng Synchronized Control of External Devices: điều khiển đồng bộ thiết bị ngoài.

• Nguồn: 24VDC Input, 5VDC Input, chân GND chung.

• Cổng USB: kết nối với máy tính để điều khiển.

Thông số kĩ thuật

• Điện áp cấp chính: 24VDC cho động cơ và tải.

• Điện áp logic / phụ: 5VDC.

• Tích hợp driver điều khiển động cơ bước cho 2 trục X, Y dùng motor bước nhỏ (thường NEMA 17).

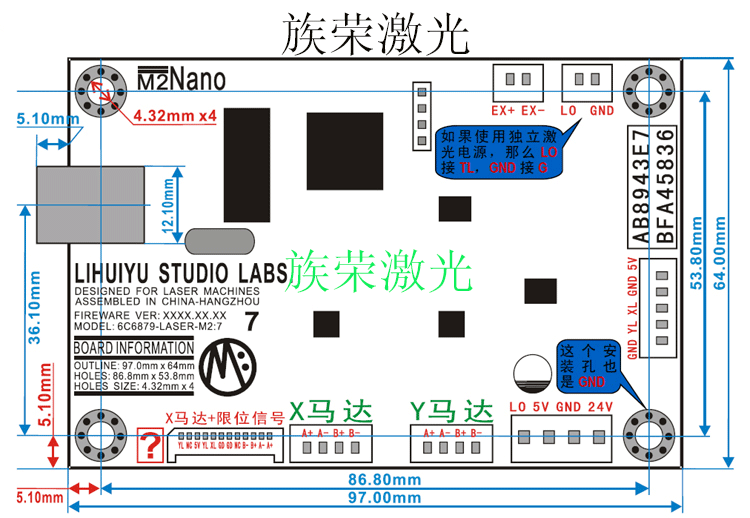

• Thiết kế mạch tối ưu cho máy khắc/cắt laser mini, kích thước board nhỏ gọn, có lỗ bắt vít cố định.

Hướng dẫn sử dụng

• Xác định đúng điện áp nguồn 24V và 5V, đấu đúng cực, tránh nhầm gây cháy bo.

• Đấu motor bước trục X, Y vào đúng cổng, kiểm tra chiều quay sau khi chạy thử.

• Đấu công tắc hành trình X/Y Limit để máy tự dừng ở cuối hành trình.

• Đấu đầu ra PWM Laser đúng chuẩn của nguồn laser / module laser đang dùng.

• Kết nối USB với máy tính, cài driver và phần mềm điều khiển phù hợp với dòng máy.

• Test chạy khô (không bật laser) để kiểm tra hướng trục, home, giới hạn trước khi khắc thật.

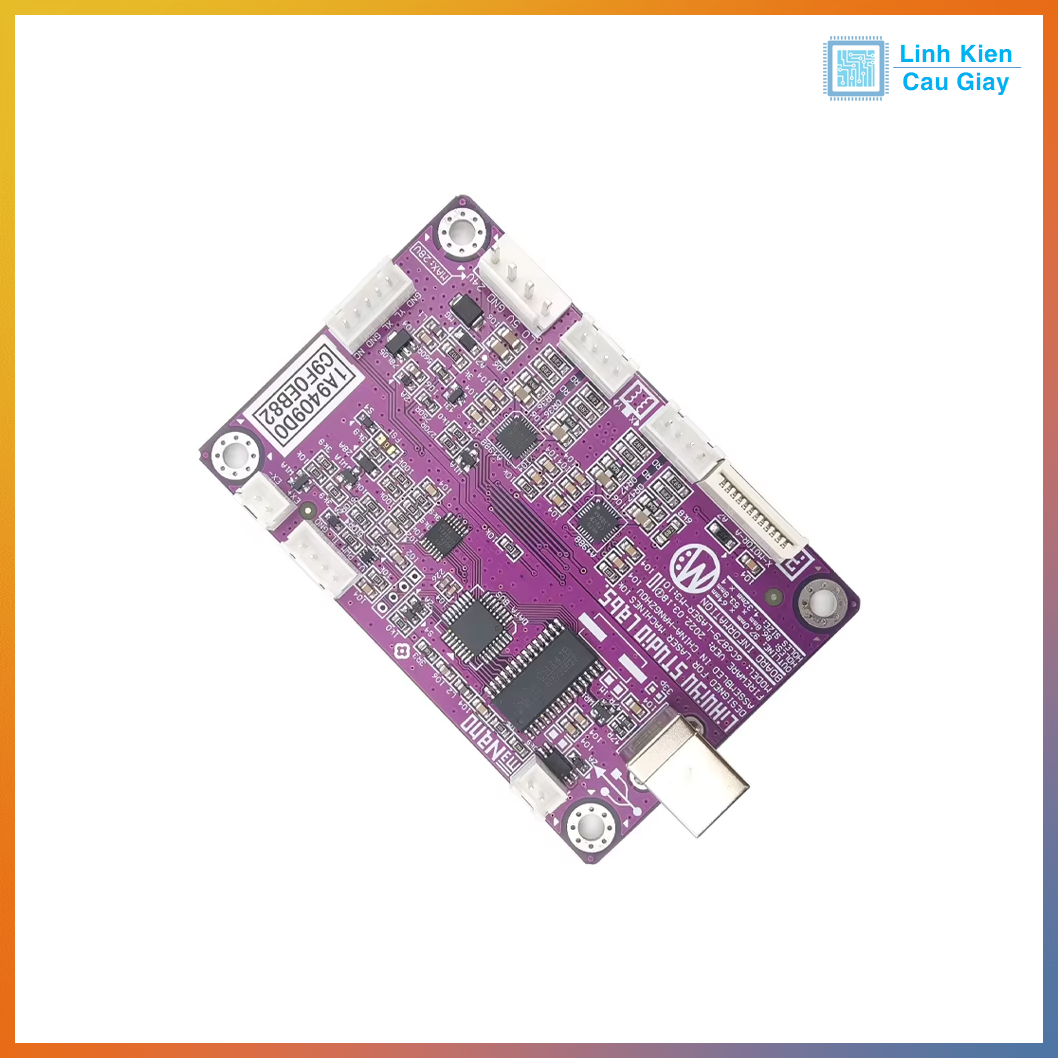

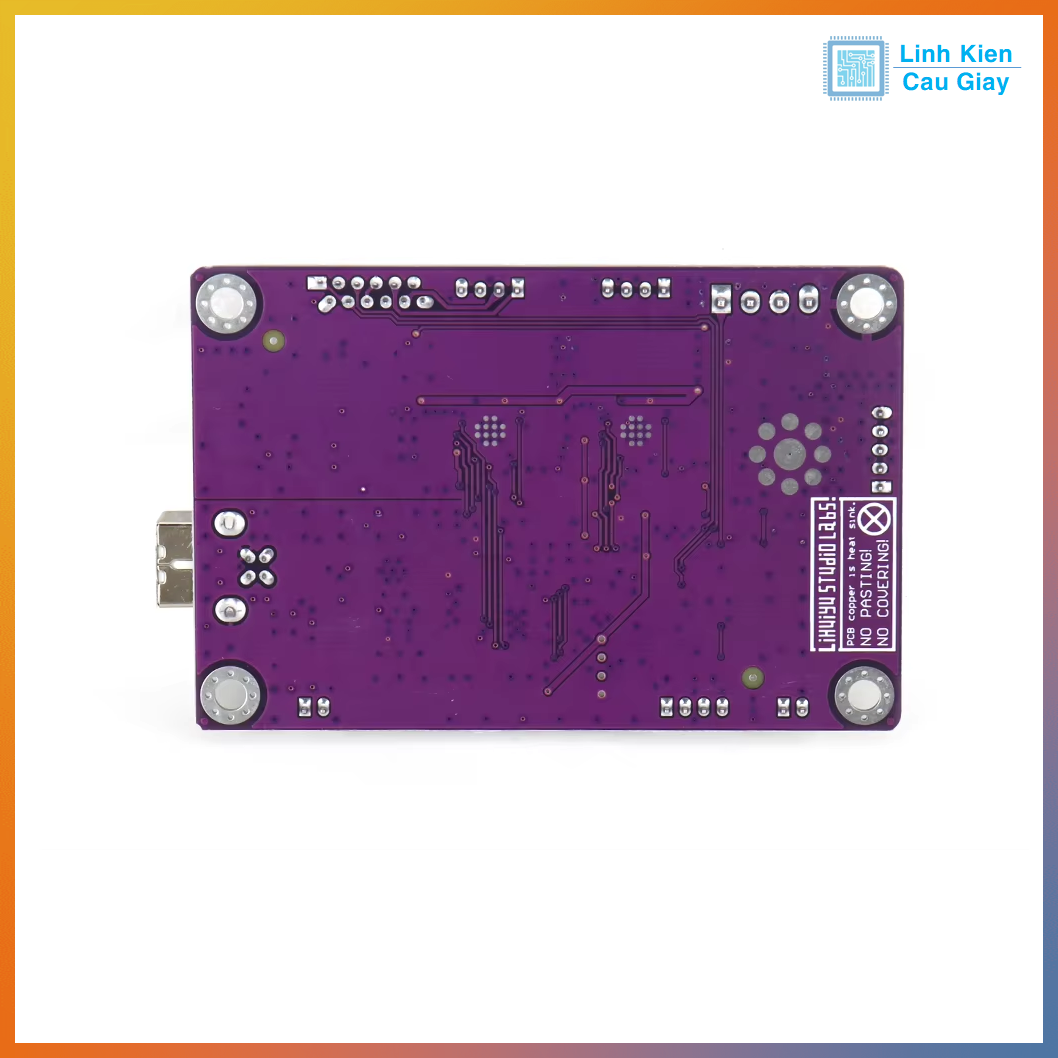

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
