Đầu phát laser đỏ 5mW hội tụ

Mô tả sản phẩm

Đầu phát laser đỏ 5mW là module laser nhỏ gọn dùng diode laser bước sóng ~650nm, tích hợp sẵn mạch hạn dòng, chỉ cần cấp đúng điện áp là hoạt động ổn định, độ sáng tốt.

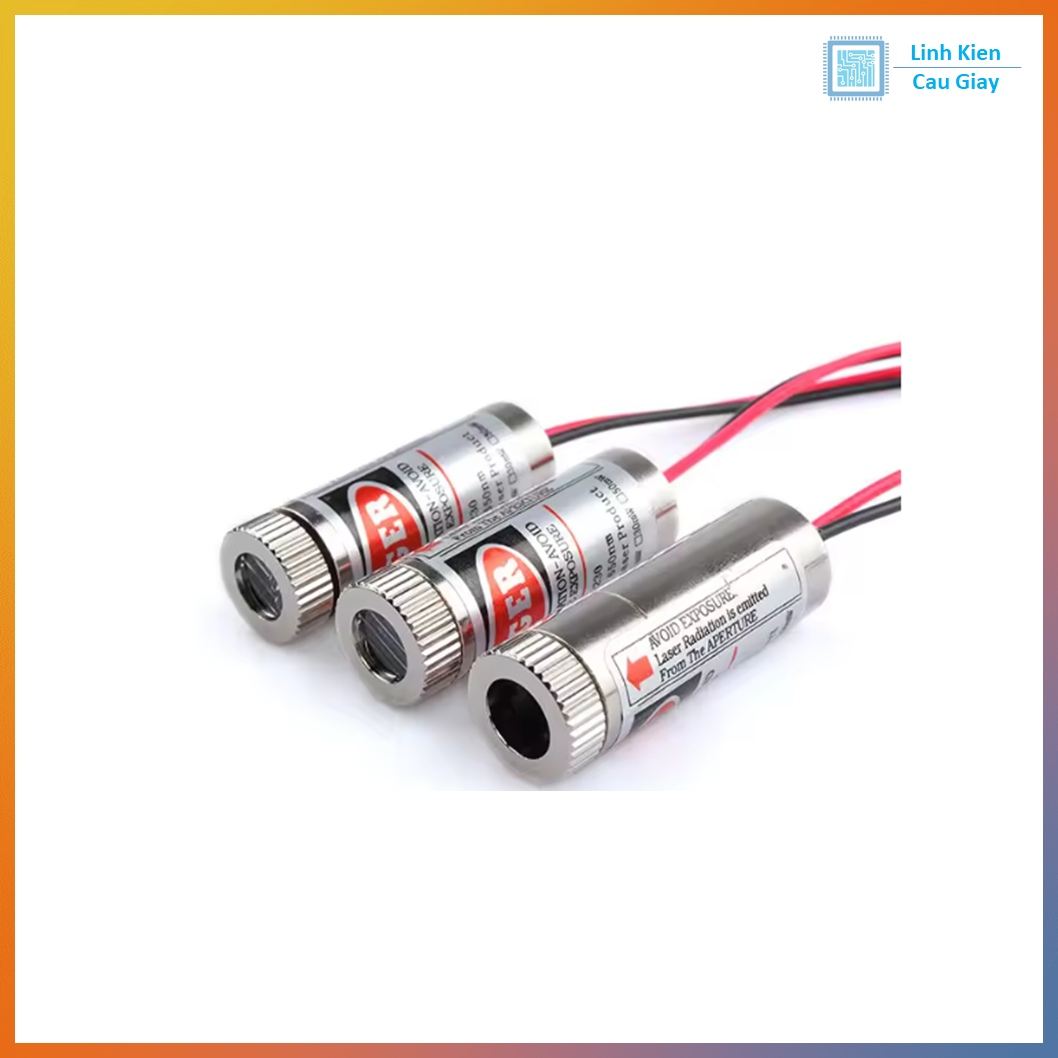

Sản phẩm có 3 kiểu tia laser để lựa chọn:

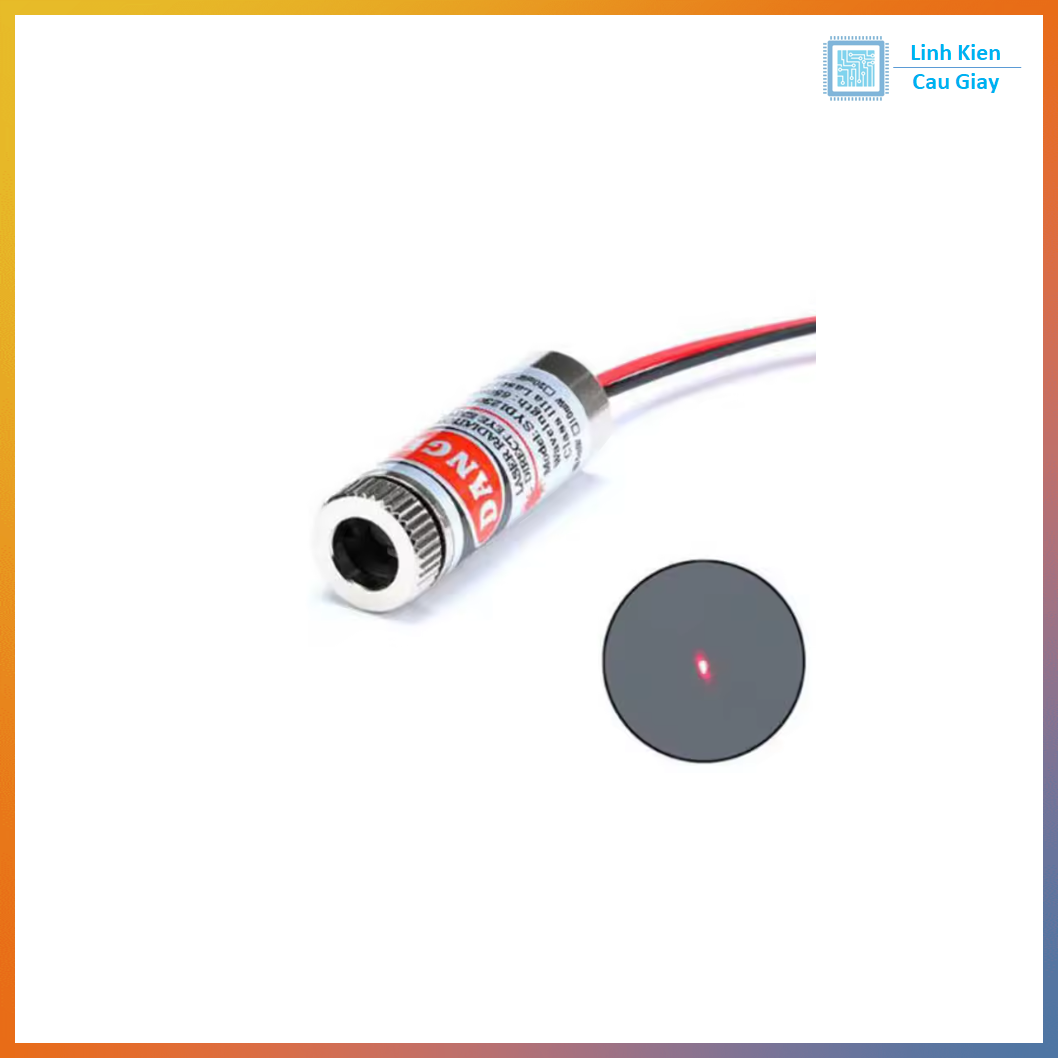

• Hội tụ (Dot): Tạo điểm sáng nhỏ, có thể chỉnh cho hội tụ / loe tia (focusable), phù hợp làm con trỏ, điểm ngắm, thí nghiệm quang học.

• Dấu cộng (Cross): Tạo hình dấu cộng +, dùng làm vạch chuẩn, canh vị trí, máy cân chỉnh, máy cắt, đồ gá.

• Dấu trừ (Line): Tạo đường thẳng –, dùng làm thước laser, canh đường cắt, canh mép, kẻ line trên bề mặt.

Vỏ kim loại chắc chắn, 2 dây cấp nguồn sẵn, dễ tích hợp vào mô hình, máy DIY, robot, project STEM.

Ứng dụng

• Làm con trỏ laser, điểm ngắm, chỉ thị vị trí.

• Dự án STEM, cảm biến cắt tia, hàng rào laser, robot bám vạch.

• Làm vạch chuẩn, line laser, dấu cộng trong máy cắt, máy khoan, máy đánh dấu, máy cân chỉnh.

• Thí nghiệm quang học, giao thoa, khúc xạ, phản xạ ánh sáng cho học sinh – sinh viên.

• Tích hợp vào mô hình, đồ chơi, máy móc DIY, tủ trình diễn sản phẩm.

(Không chiếu trực tiếp vào mắt người và động vật.)

Sơ đồ chân

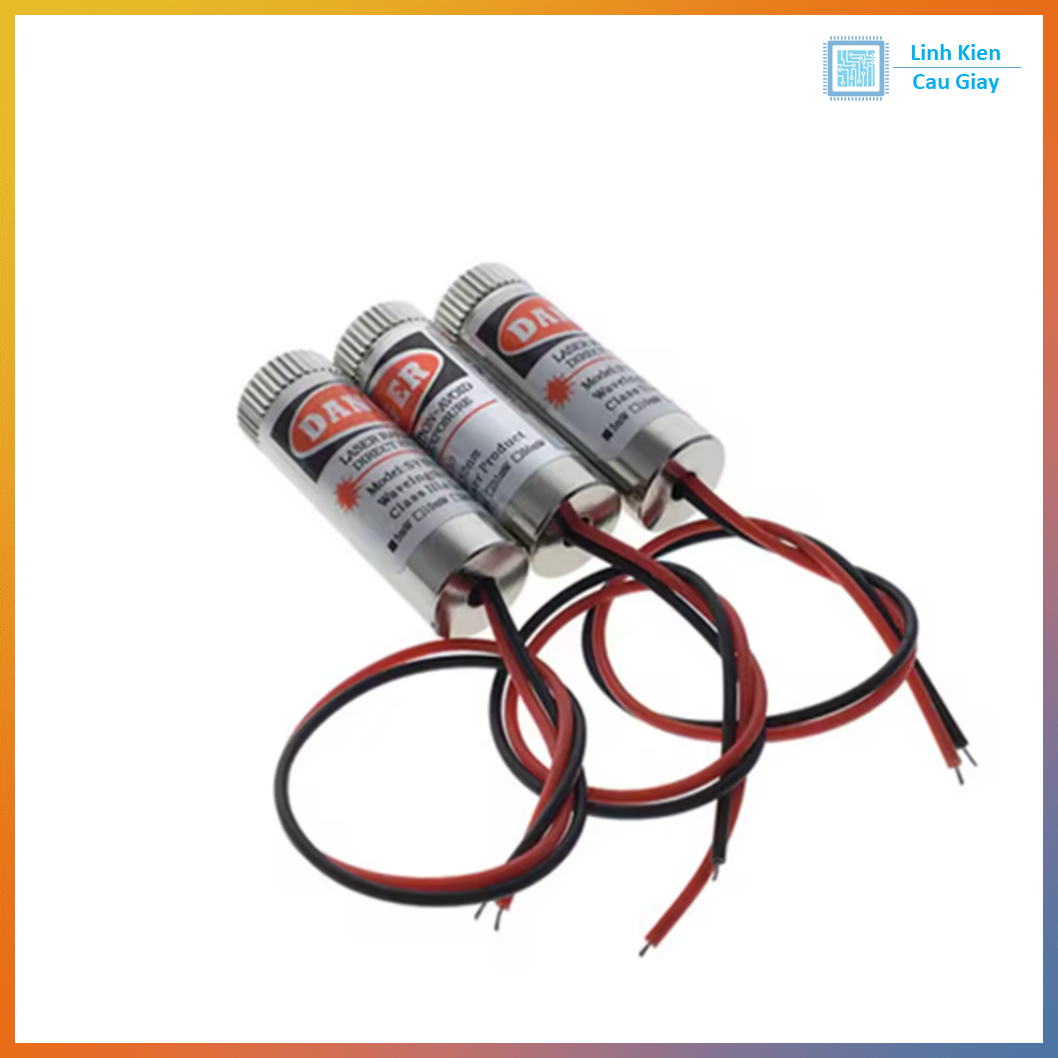

Module dạng 2 dây:

• Dây ĐỎ (+VCC): Cấp nguồn dương (thường 3–5V DC, xem thêm trên thân module).

• Dây ĐEN (GND): Nối âm nguồn / mass.

👉 Chú ý:

• Không đấu ngược cực, không cấp quá điện áp khuyến nghị để tránh cháy diode.

• Có thể bật/tắt bằng transistor, MOSFET hoặc relay nếu cần điều khiển từ vi điều khiển.

Thông số kĩ thuật

• Công suất quang: khoảng 5mW

• Màu tia: Đỏ, bước sóng khoảng 650nm

• Điện áp hoạt động: thường 3–5V DC

• Dòng tiêu thụ: cỡ 20–40mA (tùy module)

• Kiểu tia (phân loại):

  • Dot – hội tụ (chỉnh tiêu cự được)

  • Cross – dấu cộng

  • Line – dấu trừ / vạch thẳng

• Vật liệu vỏ: kim loại, tản nhiệt tốt

• Cấu tạo: tích hợp diode laser + mạch driver + thấu kính tạo pattern

• Cấp nguồn: 2 dây, dễ đấu nối vào mạch

Hướng dẫn sử dụng

• Chọn đúng phân loại tia theo nhu cầu: hội tụ / dấu cộng / dấu trừ.

• Cấp nguồn 3–5V DC qua dây đỏ (+) và đen (–), có thể dùng nguồn pin, module nguồn, mạch điều khiển.

• Với loại hội tụ (dot):

  • Xoay nhẹ vòng chỉnh tiêu cự ở đầu module để điều chỉnh độ nhỏ / lớn của điểm sáng theo khoảng cách mong muốn.

• Với loại dấu cộng / dấu trừ:

  • Cố định module sao cho hướng tia chiếu đúng vị trí cần canh line / dấu cộng; có thể gắn thêm gá chỉnh góc.

• Không nhìn trực tiếp vào tia laser; tránh để trẻ em tự ý chơi mà không có người lớn giám sát.

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
