Breadboard MB-102 830 lỗ 165x55x10mm

Mô tả sản phẩm

Breadboard MB-102 là bảng thử mạch (test board) loại lớn với 830 lỗ cắm, kích thước 165 × 55 × 10mm, chuyên dùng để thiết kế, thử nghiệm, lắp ráp mạch điện tử mà không cần hàn. Breadboard có các hàng và cột lỗ cắm tiêu chuẩn, tương thích với chân linh kiện DIP, IC, điện trở, tụ, dây cắm Dupont…

Sản phẩm được sử dụng rộng rãi trong nghiên cứu, giảng dạy, DIY Arduino, ESP32, Raspberry Pi, giúp tiết kiệm thời gian và dễ dàng chỉnh sửa mạch.

Ứng dụng

• Thử nghiệm nhanh mạch điện tử mà không cần hàn.

• Dự án Arduino, ESP8266, ESP32, STM32, Raspberry Pi.

• Thiết kế mạch nguyên mẫu trong nghiên cứu & giảng dạy.

• Lắp ráp mạch cảm biến, IoT, robot, điện tử nhúng.

Đặc điểm nổi bật

• Loại MB-102 phổ biến, dễ dùng.

• 830 lỗ cắm chia thành 2 khu vực:

  • 630 lỗ cho linh kiện (giữa).

  • 200 lỗ cho đường nguồn (hai bên).

• Không cần hàn, dễ tháo/lắp linh kiện.

• Có thể ghép nối nhiều breadboard để tạo mạch lớn.

• Chân cắm mạ niken, tiếp xúc tốt, bền.

Thông số kĩ thuật

• Model: MB-102.

• Số lỗ cắm: 830 lỗ (630 + 200).

• Kích thước: 165 × 55 × 10mm.

• Khoảng cách chuẩn: 2.54mm (chuẩn DIP/IC).

• Điện áp chịu được: ≤ 300V.

• Dòng tối đa: 3 – 5A.

• Chất liệu: nhựa ABS, tiếp điểm kim loại mạ niken.

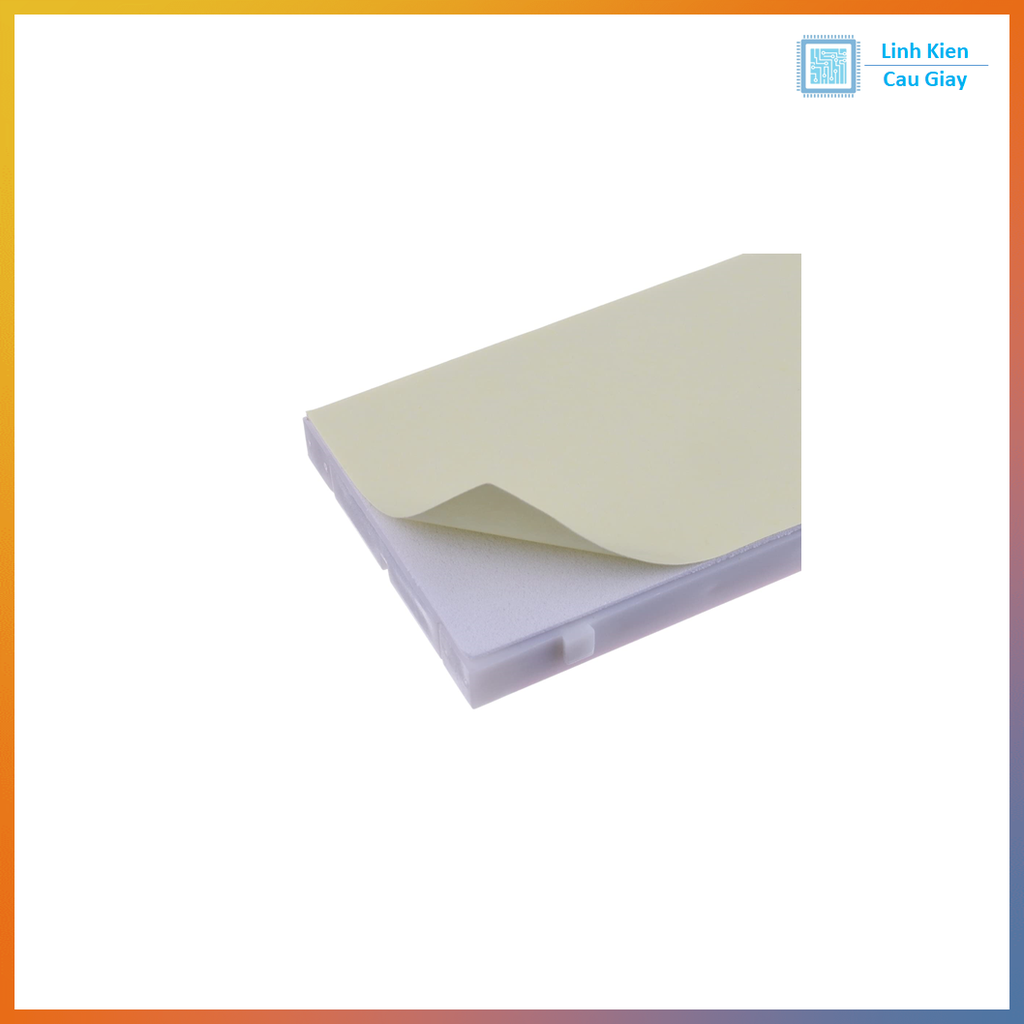

• Mặt sau: lớp keo dán cố định.

Hướng dẫn sử dụng

• Gắn linh kiện (IC, điện trở, tụ, transistor) vào vùng giữa.

• Dùng dây jumper/Dupont để kết nối.

• Cấp nguồn qua thanh dọc 2 bên.

• Có thể kết hợp với nguồn MB-102 3.3V/5V để cấp điện trực tiếp.

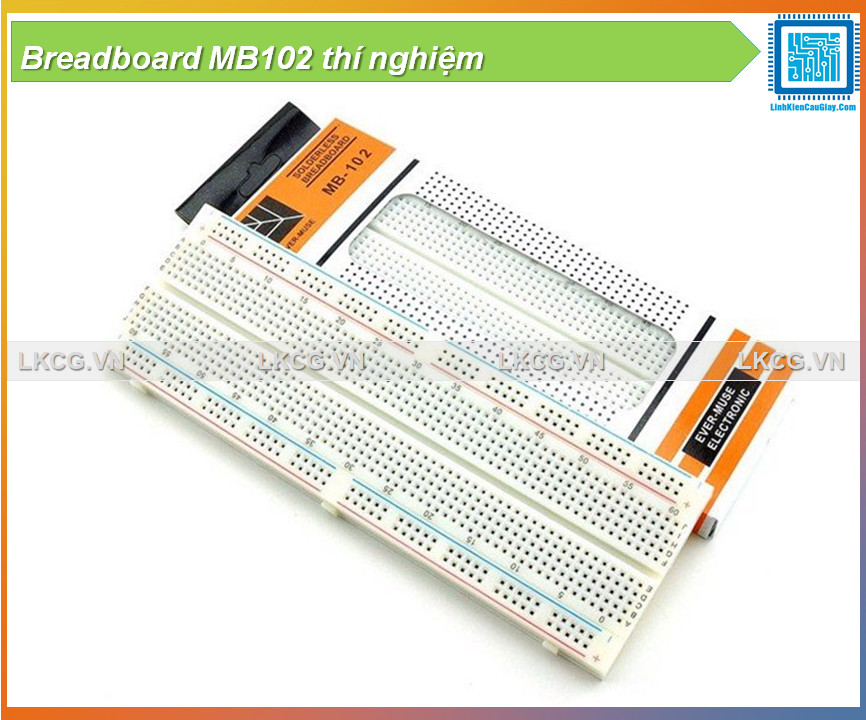

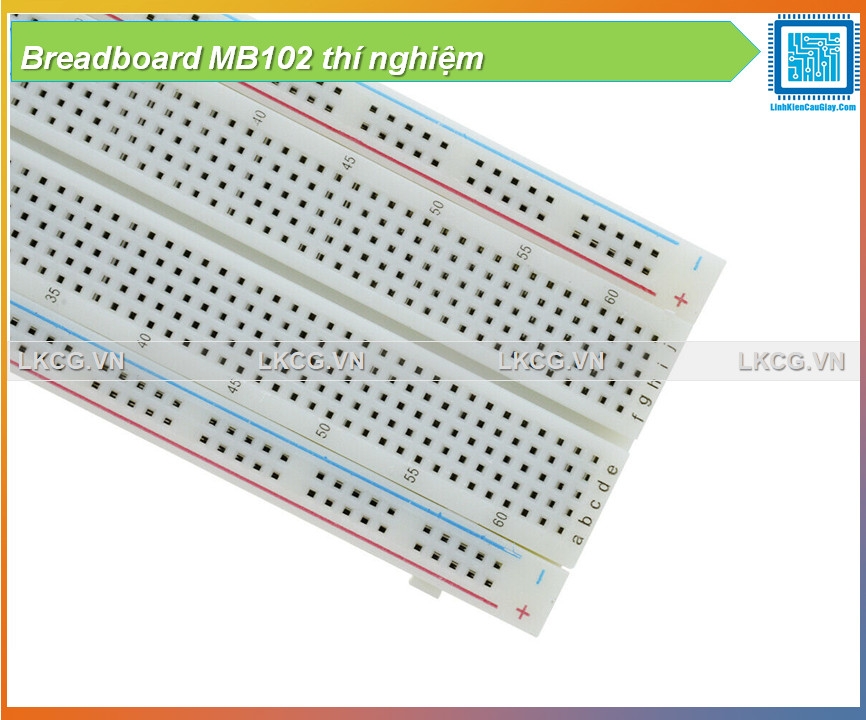

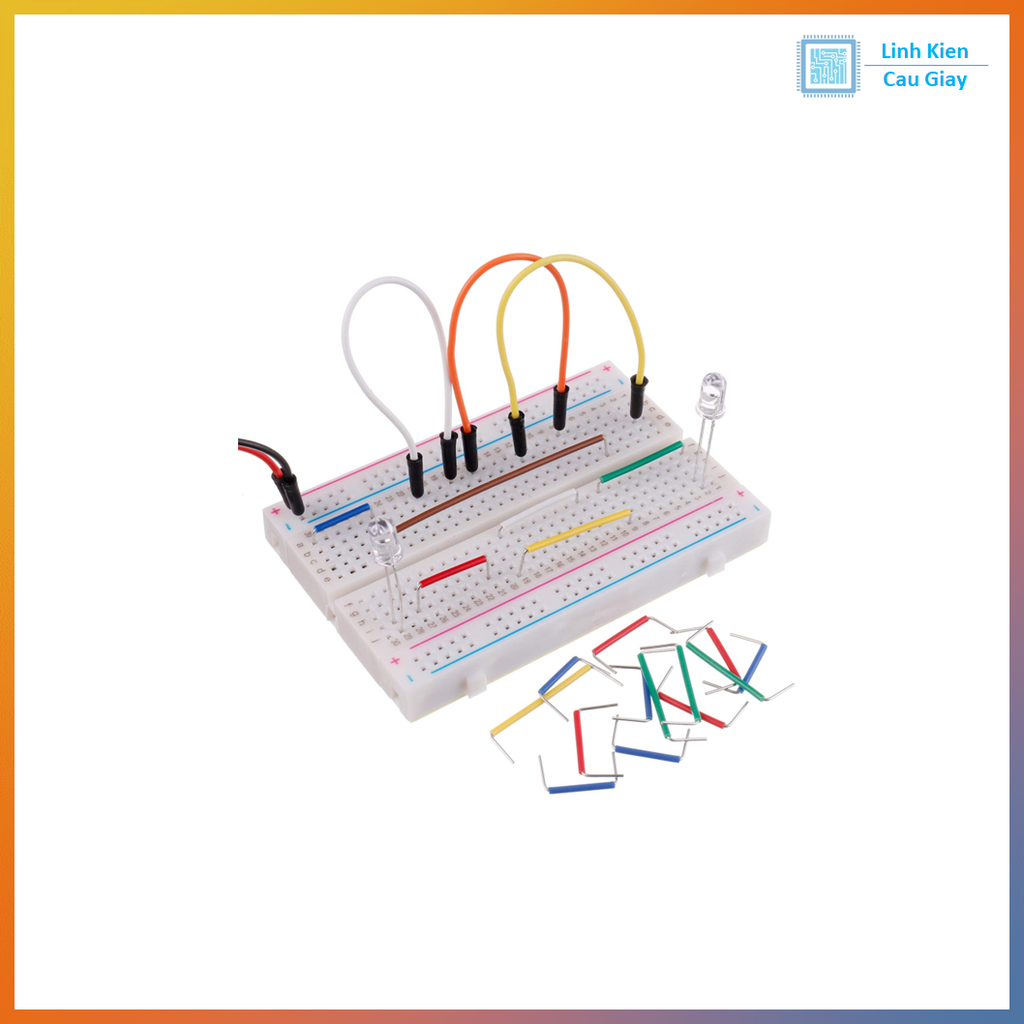

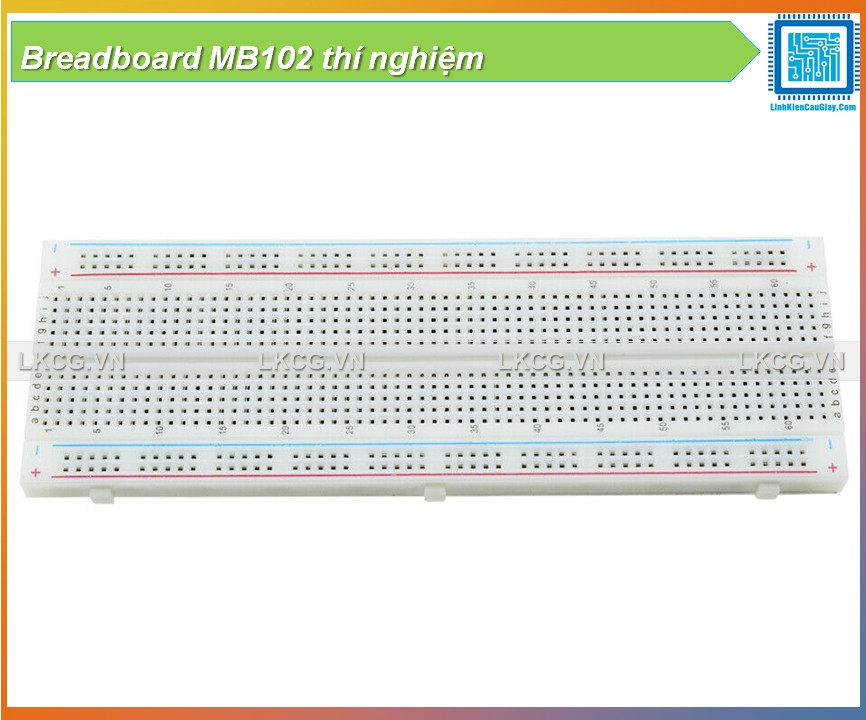

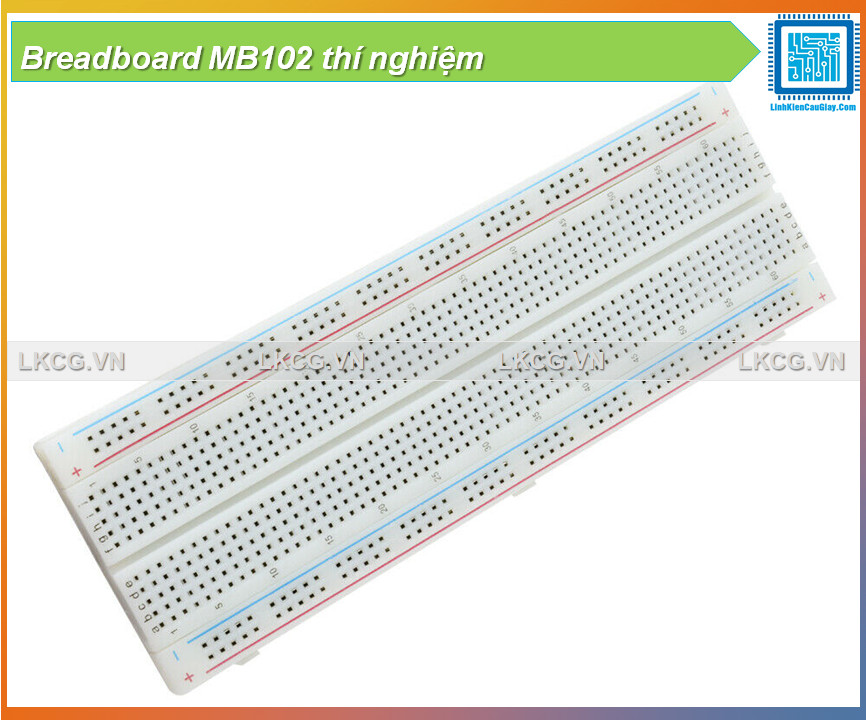

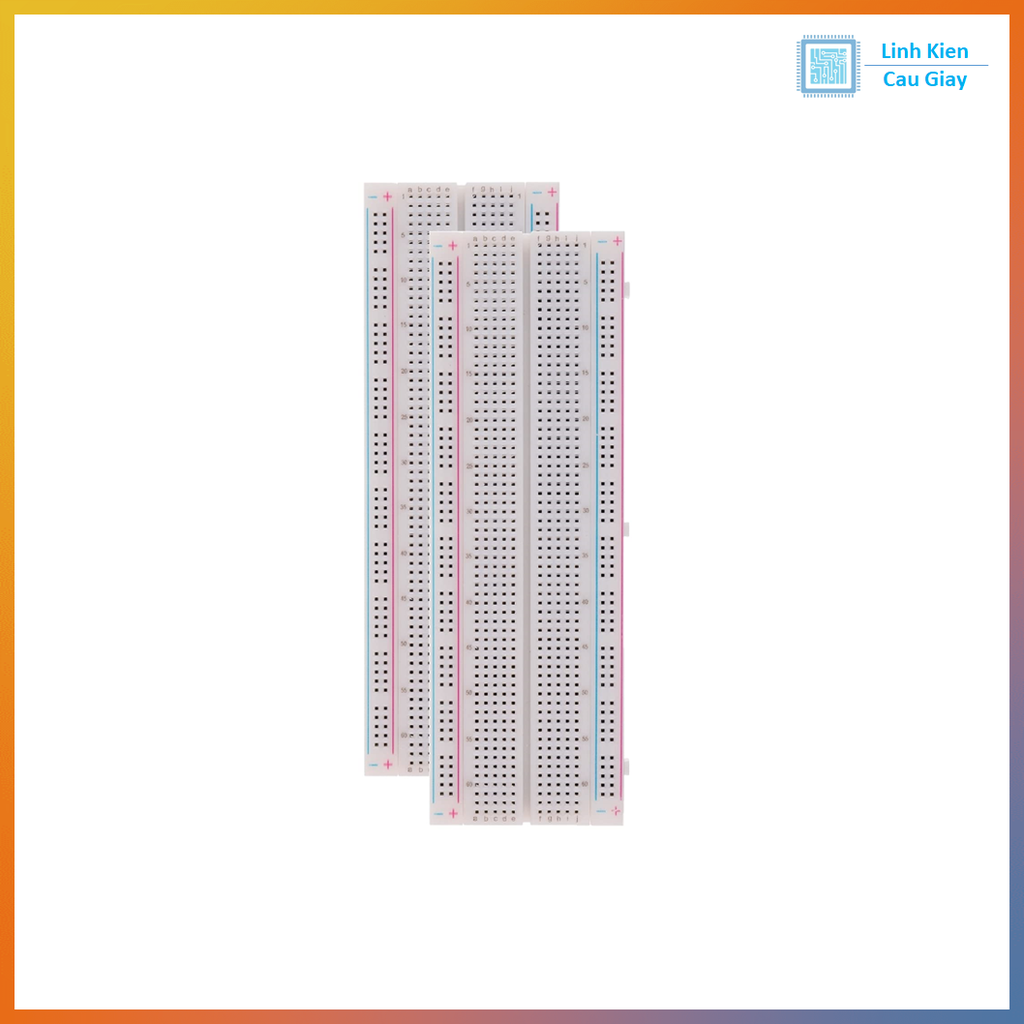

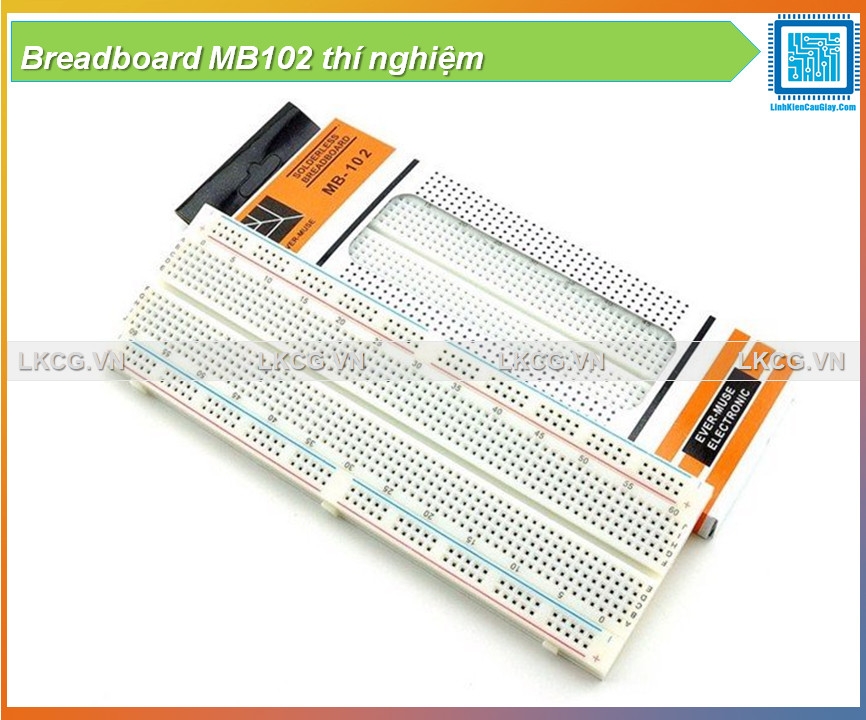

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
