Breadboard SYB-120 4.6x17.7 cm

Mô tả sản phẩm

Breadboard SYB-120 700 lỗ là board cắm thử mạch điện tử không cần hàn, chuyên dùng để lắp ráp, kiểm tra và thử nghiệm các mạch điện tử trước khi chuyển sang PCB chính thức.

Breadboard SYB-120 có tổng cộng 700 điểm kết nối, trong đó khoảng 600 điểm dành cho khu vực cắm linh kiện và 100 điểm dành cho đường phân phối nguồn. Khoảng cách chân tiêu chuẩn 2.54mm giúp board tương thích với phần lớn linh kiện điện tử chân cắm, IC DIP, điện trở, LED, diode, transistor, tụ điện, dây jumper và nhiều module điện tử thông dụng. Flux Workshop

Phiên bản trong suốt giúp dễ quan sát kết cấu và các lá tiếp xúc kim loại bên trong breadboard. Board có kích thước khoảng 176.5 × 46mm, nhỏ gọn nhưng cung cấp tới 700 điểm cắm, phù hợp cho học tập điện tử, Arduino, ESP32, Raspberry Pi, vi điều khiển, robot và các dự án DIY. Tài liệu của các nhà cung cấp SYB-120 ghi kích thước khoảng 176–177 × 46mm tùy phiên bản. Flux Workshop

Các linh kiện được cắm trực tiếp vào breadboard và liên kết bằng dây jumper nên có thể tháo ra, thay đổi hoặc đấu lại mạch nhiều lần mà không cần sử dụng mỏ hàn. Đây là dụng cụ rất tiện lợi cho học sinh, sinh viên, kỹ thuật viên, người nghiên cứu điện tử và người làm các dự án Arduino, IoT, robot.

Ứng dụng

Breadboard SYB-120 được sử dụng phổ biến trong:

• Lắp ráp và thử nghiệm mạch điện tử.
• Thử mạch trước khi thiết kế PCB.
• Học thực hành điện – điện tử.
• Thí nghiệm Arduino UNO, Nano, Mega.
• Thí nghiệm ESP8266, ESP32.
• Các dự án Raspberry Pi.
• Lắp mạch cảm biến.
• Mạch LED và điều khiển LED.
• Mạch transistor, MOSFET.
• Mạch op-amp.
• Mạch khuếch đại tín hiệu.
• Mạch nguồn và ổn áp công suất nhỏ.
• Thử nghiệm IC DIP.
• Robot và mô hình điện tử.
• Các dự án STEM.
• IoT và hệ thống nhúng.
• Nghiên cứu và phát triển nguyên mẫu.
• Sửa chữa, kiểm tra và thử nghiệm linh kiện.

SYB-120 được thiết kế cho việc thử nghiệm mạch không hàn và có thể sử dụng lại nhiều lần, phù hợp với cả giáo dục và nghiên cứu phát triển sản phẩm.

Sơ đồ chân

Breadboard SYB-120 có tổng cộng 700 điểm cắm, gồm:

• 600 điểm Terminal Strip: khu vực chính dùng cắm linh kiện.
• 100 điểm Distribution Strip: khu vực dùng phân phối nguồn.
• Khoảng cách giữa các lỗ: 2.54mm.
• Có rãnh ở khu vực giữa giúp lắp các IC dạng DIP.
• Các lỗ được liên kết bằng các lá kim loại đàn hồi nằm phía dưới breadboard. Flux Workshop

Nguyên lý kết nối

Trong khu vực cắm linh kiện, các lỗ thường được nối thành từng nhóm 5 lỗ.

Thông số kĩ thuật

Hướng dẫn sử dụng

Bước 1: Xác định nguồn điện

Chuẩn bị nguồn phù hợp với mạch cần thử, ví dụ:

3.3V
5V
9V
12V

Điện áp sử dụng phải phù hợp với linh kiện và module được cắm trên breadboard.

Bước 2: Đưa nguồn vào breadboard

Ví dụ:

Nguồn +5V → Rail nguồn (+)

GND → Rail nguồn (-)

Sau đó dùng dây jumper đưa nguồn từ rail tới các vị trí cần cấp điện.

Bước 3: Cắm linh kiện

Có thể cắm trực tiếp:

Điện trở
LED
Diode
Tụ điện
Transistor
MOSFET
IC DIP
Cảm biến
Dây jumper
Module điện tử

vào các lỗ trên breadboard.

Bước 4: Sử dụng dây jumper để nối mạch

Ví dụ mạch LED đơn giản:

+5V
 │
 │
[Điện trở]
 │
 │
 LED
 │
 │
GND

Trên breadboard:

+5V Rail
   │
   └── Điện trở ── LED ── GND Rail

Bước 5: Cắm IC đúng vị trí

Với IC DIP, đặt IC nằm ngang qua rãnh chính giữa breadboard.

      RÃNH GIỮA
          │
     ┌─────────┐
 ● ● │   IC    │ ● ●
 ● ● │         │ ● ●
     └─────────┘

Hai hàng chân IC sẽ được tách biệt, tránh nối tắt các chân đối diện.

Bước 6: Kiểm tra trước khi cấp nguồn

Kiểm tra:

• Đúng cực nguồn.
• Không chập VCC với GND.
• LED được mắc đúng chiều.
• IC được cắm đúng hướng.
• Điện áp nguồn đúng với linh kiện.
• Không để các chân linh kiện vô tình chạm nhau.

Sau khi kiểm tra mới cấp nguồn cho mạch.

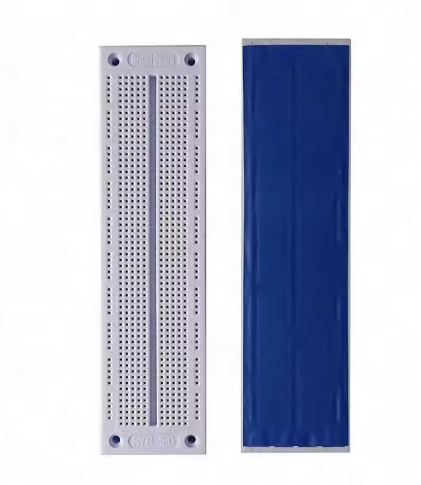

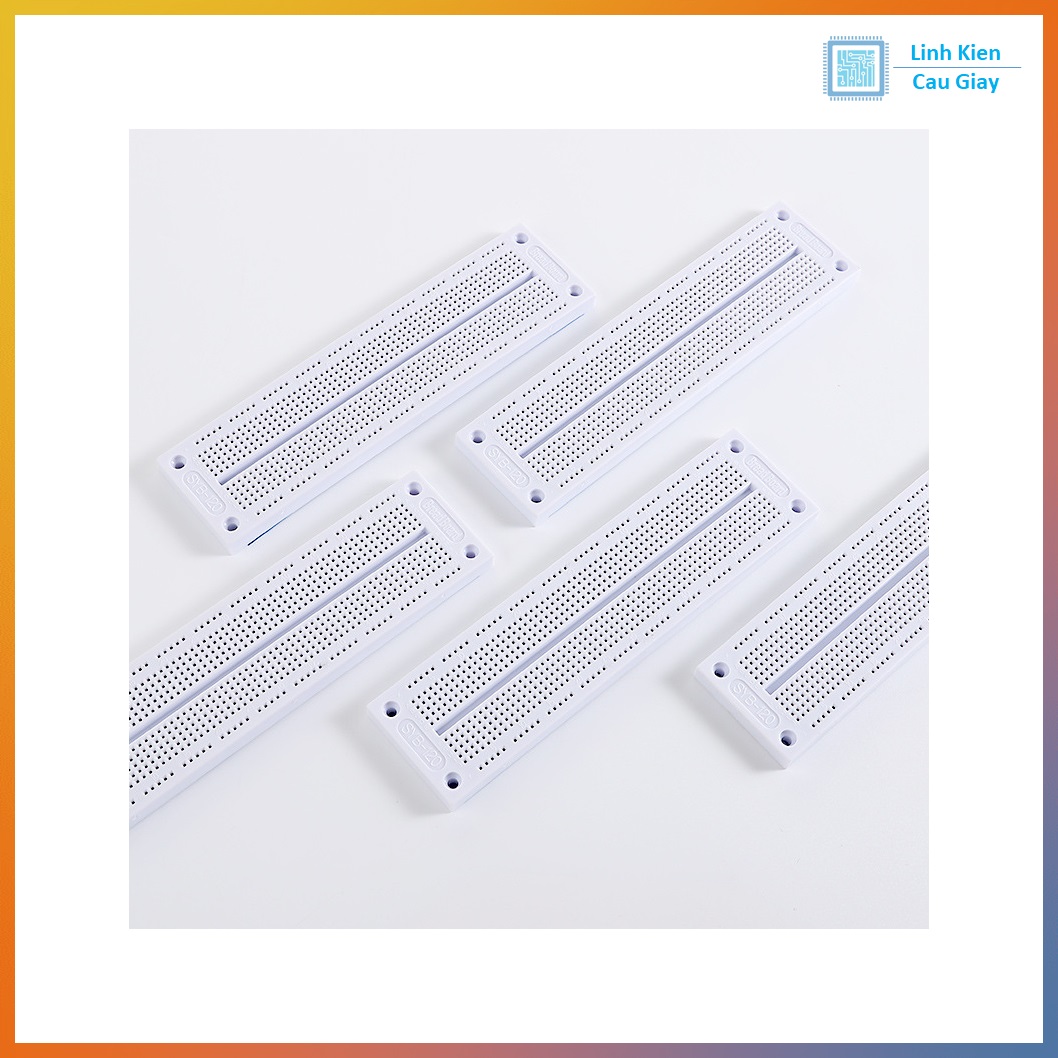

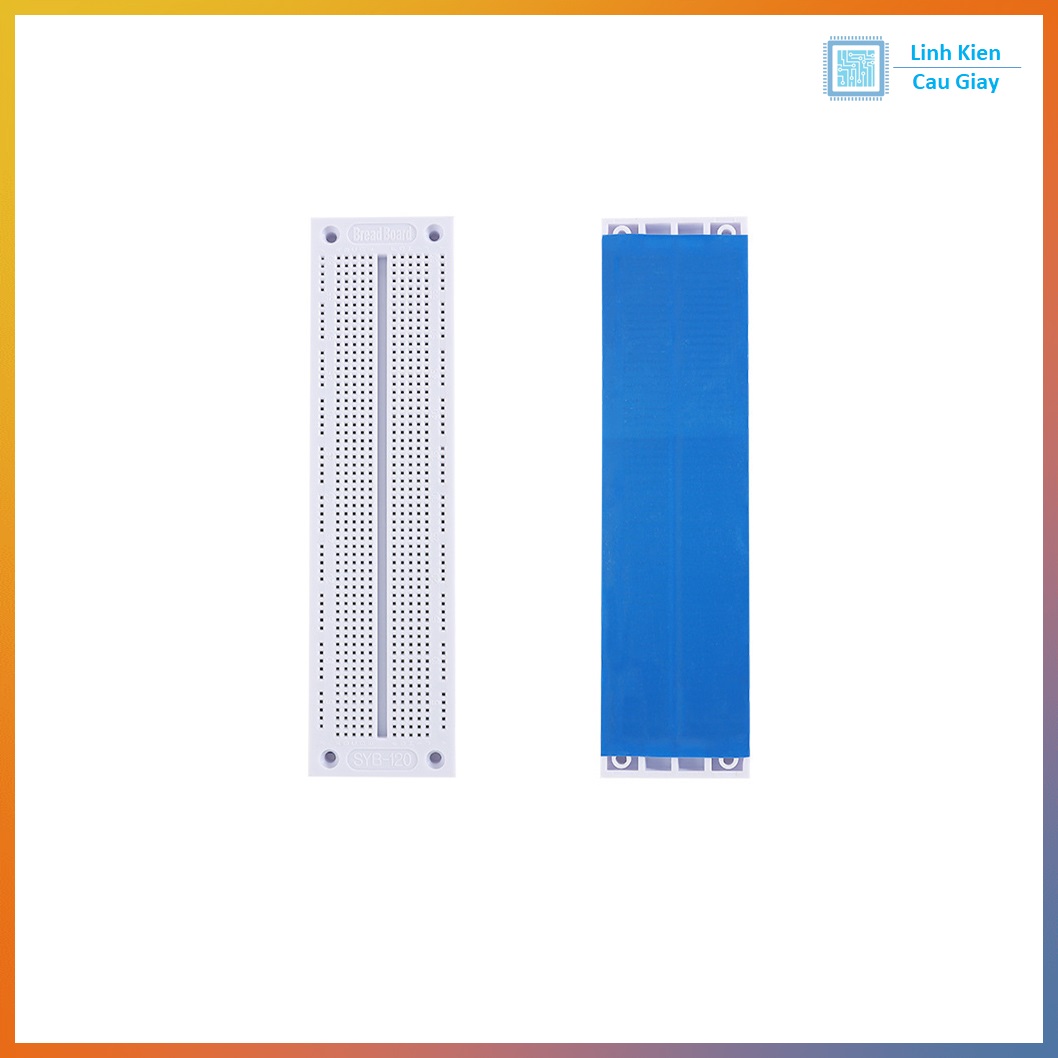

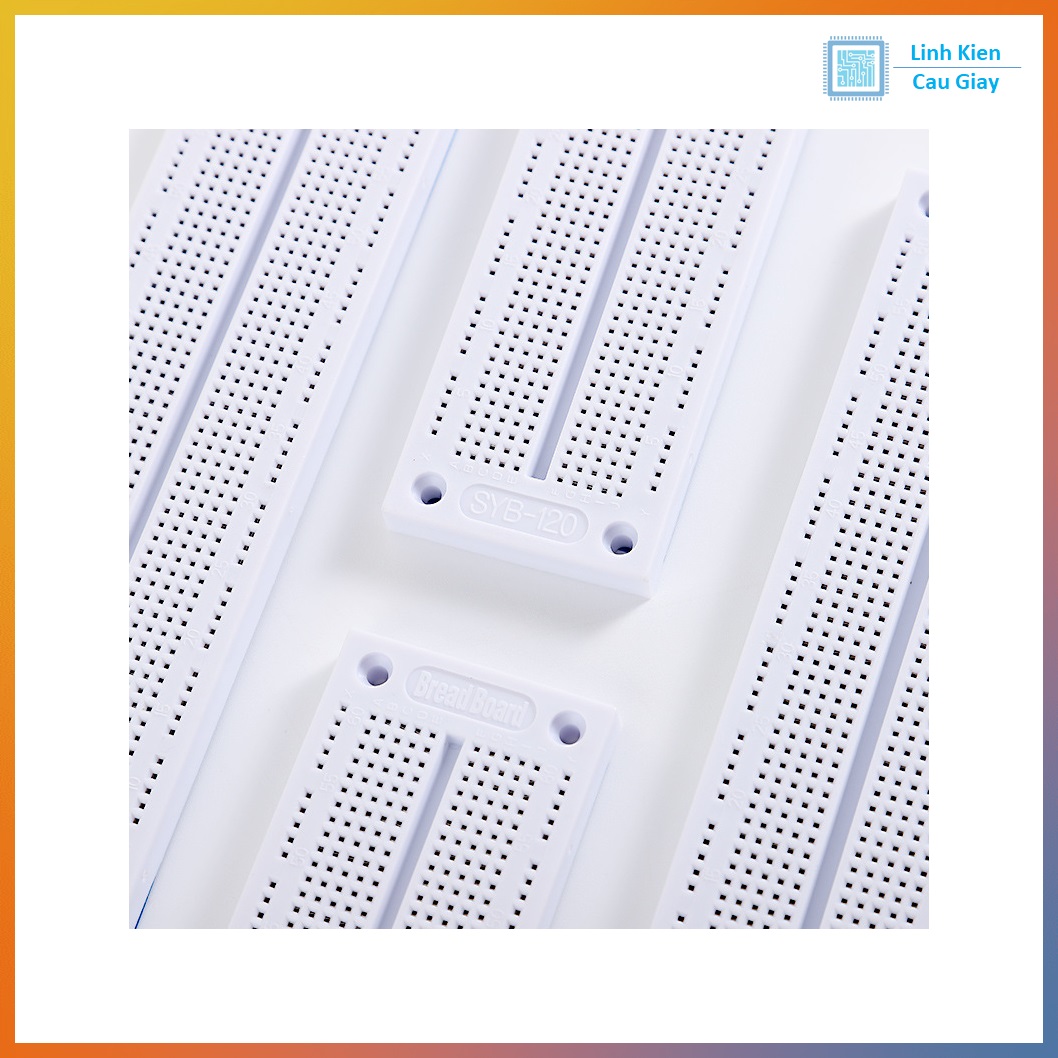

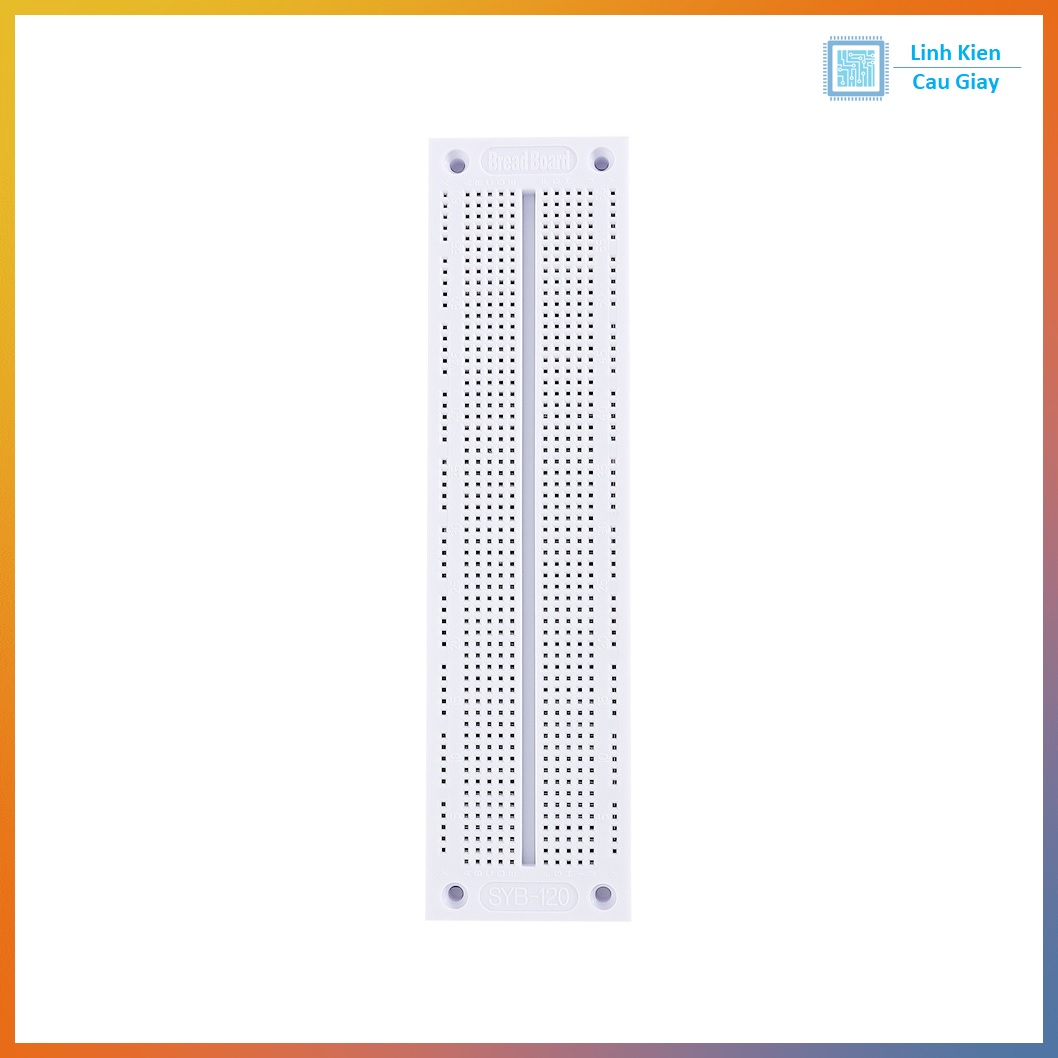

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
