Cảm Biến Rung HDX-1
(Mã SP:CG000247)
Thương hiệu: Chưa cập nhật
4.000₫
Mô tả sản phẩm
Cảm Biến Rung HDX-1 là loại cảm biến cơ học dạng ống, chuyên dùng để phát hiện rung động hoặc va chạm cơ học. Khi có rung động hoặc lực tác động, tiếp điểm bên trong sẽ đóng/ngắt nhanh, tạo xung điện áp ở ngõ ra để vi điều khiển (Arduino, ESP32, STM32, Raspberry Pi...) nhận biết và xử lý.
HDX-1 có kích thước nhỏ gọn, độ nhạy tốt, giá thành rẻ, rất phù hợp để tích hợp vào các thiết bị cảnh báo và hệ thống IoT.
Ứng dụng
-
Hệ thống chống trộm: Phát hiện rung khi cửa, cửa sổ, tủ, xe máy, ô tô bị tác động.
-
Giám sát máy móc: Theo dõi rung động bất thường để cảnh báo hỏng hóc.
-
Robot và IoT: Phát hiện va chạm, rung động trong robot di động.
-
Thiết bị cảnh báo thiên tai: Kích hoạt báo động khi có rung chấn nhẹ.
-
Đồ chơi điện tử: Kích hoạt hiệu ứng khi có rung hoặc lắc.
Sơ đồ chân
Sơ đồ chân
Cảm biến HDX-1 dạng cơ bản thường chỉ có 2 chân:
-
Chân 1: Nguồn VCC (+) – Kết nối 3.3V ~ 5V (qua điện trở kéo nếu cần).
-
Chân 2: Tín hiệu OUT – Kết nối vào chân đọc tín hiệu digital của vi điều khiển.
Thông số kĩ thuật
-
Model: HDX-1
-
Loại cảm biến: Cơ học – phát hiện rung
-
Điện áp hoạt động: 3.3V – 5V DC
-
Dòng tiêu thụ: < 1mA
-
Ngõ ra: Dạng tiếp điểm đóng/ngắt, mức TTL (0 hoặc VCC) khi qua mạch module
-
Kích thước: ~ 4mm x 12mm
-
Độ nhạy: Phát hiện rung nhẹ đến vừa
-
Tuổi thọ tiếp điểm: ~ 100.000 lần đóng/ngắt
-
Nhiệt độ hoạt động: -10°C ~ +70°C
Hướng dẫn sử dụng
-
Kết nối phần cứng
-
Nối VCC với nguồn 3.3V hoặc 5V.
-
Nối OUT vào chân digital input của Arduino/ESP32.
-
Đảm bảo nối GND chung nếu dùng module.
-
-
Code Arduino mẫu
int sensorPin = 2; // OUT nối vào D2
void setup() {
pinMode(sensorPin, INPUT);
Serial.begin(9600);
}
void loop() {
if (digitalRead(sensorPin) == LOW) {
Serial.println("Phat hien rung dong!");
}
delay(50); // Tránh nhiễu
}
-
Gắn cố định cảm biến vào bề mặt cần giám sát.
-
Có thể dùng thêm tụ lọc hoặc thuật toán debounce để giảm nhiễu.
-
Không lắp ở nơi rung động liên tục (tránh báo giả).

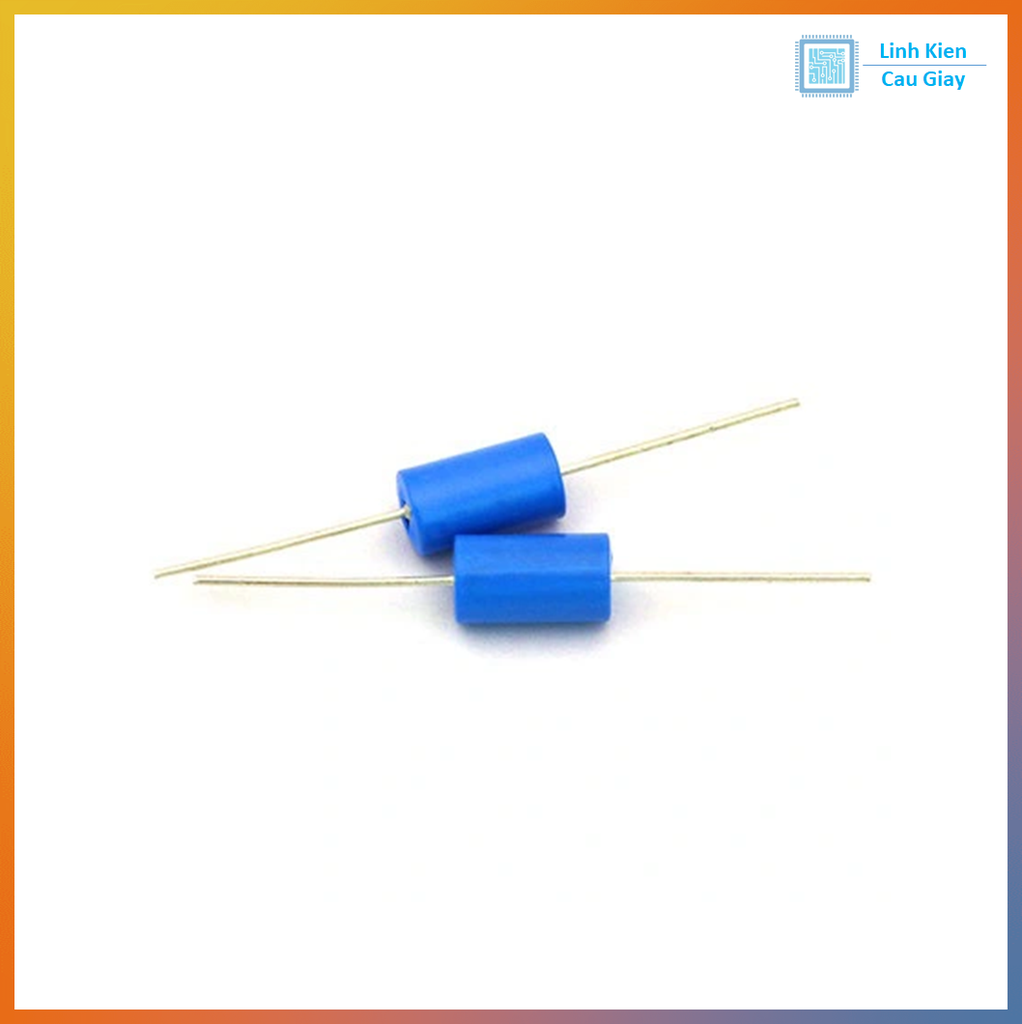

Hình ảnh
Bảo hành
Linh kiện mới 100%, test kỹ nếu khách yêu cầu
Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)
Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách
Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
