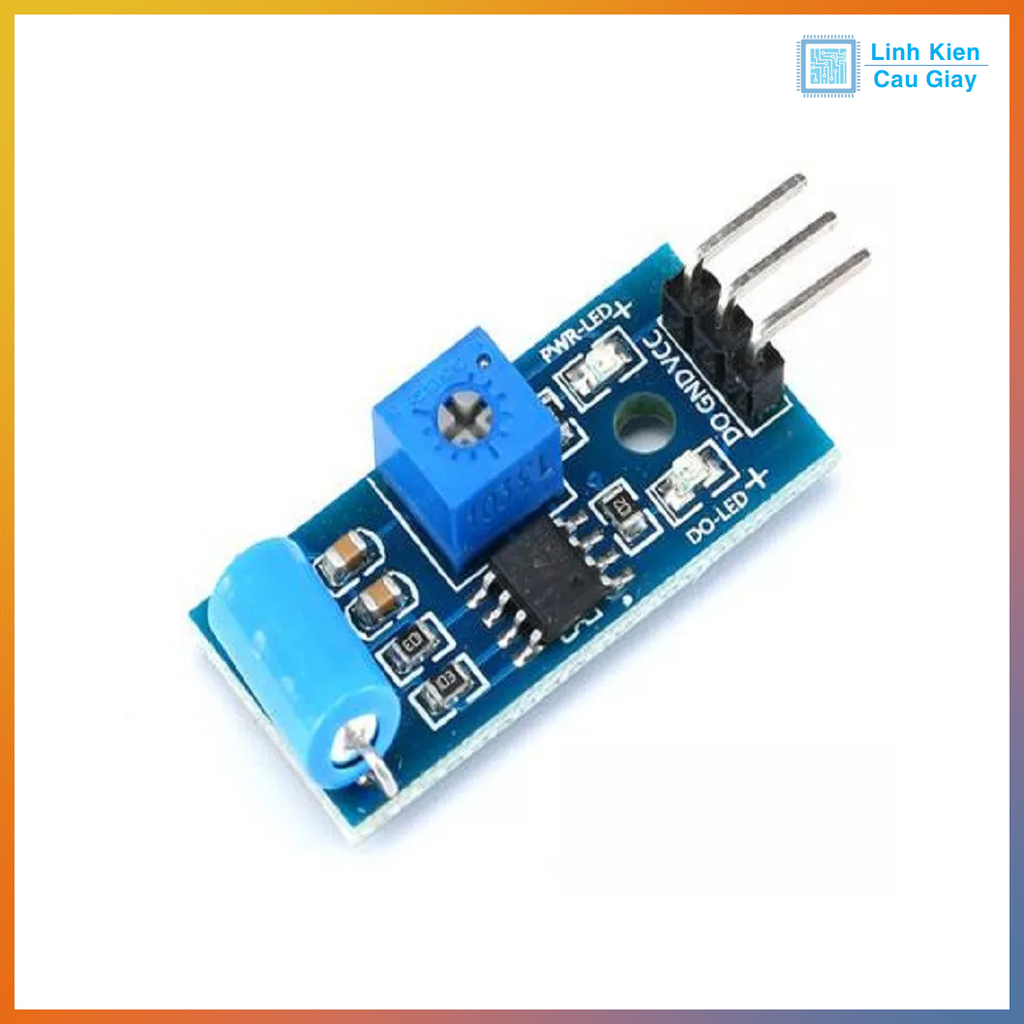

Module cảm biến rung SW-420
(Mã SP:CG000015)
Thương hiệu: Chưa cập nhật
16.000₫
Cảm biến rung SW-420 – Module phát hiện chấn động, va đập
Mô tả sản phẩm
Module SW-420 hoạt động dựa trên công tắc rung cơ học SW-420.
Khi có rung động hoặc va chạm, công tắc đóng/mở tạo tín hiệu điện.
Mạch tích hợp LM393 giúp so sánh tín hiệu và đưa ra ngõ ra DO (Digital) và AO (Analog).
Có biến trở tinh chỉnh độ nhạy theo nhu cầu.
Ứng dụng
-
Hệ thống báo động, chống trộm khi có rung động.
-
Robot, xe thông minh phát hiện va chạm.
-
Cảnh báo khi cửa, cửa sổ bị tác động.
-
Phát hiện động đất, rung chấn.
-
Các dự án IoT, Smart Home.
Sơ đồ chân
-
VCC: 3.3V – 5V.
-
GND: mass.
-
DO: ngõ ra Digital (HIGH/LOW khi rung động).
Thông số kĩ thuật
-
Cảm biến: SW-420 (switch rung cơ học).
-
Điện áp hoạt động: 3.3V – 5V DC.
-
IC so sánh: LM393.
-
Ngõ ra: DO (Digital), AO (Analog).
-
Có biến trở tinh chỉnh độ nhạy.
-
Kích thước module: ~32mm x 14mm.
Hướng dẫn sử dụng
-
Cấp nguồn 3.3V – 5V vào VCC và GND.
-
Kết nối DO/AO vào vi điều khiển (Arduino, ESP32,…).
-
Dùng DO để phát hiện rung (ON/OFF).
-
Dùng AO để đọc mức rung bằng AnalogRead.
-
Điều chỉnh biến trở để thay đổi ngưỡng kích hoạt.

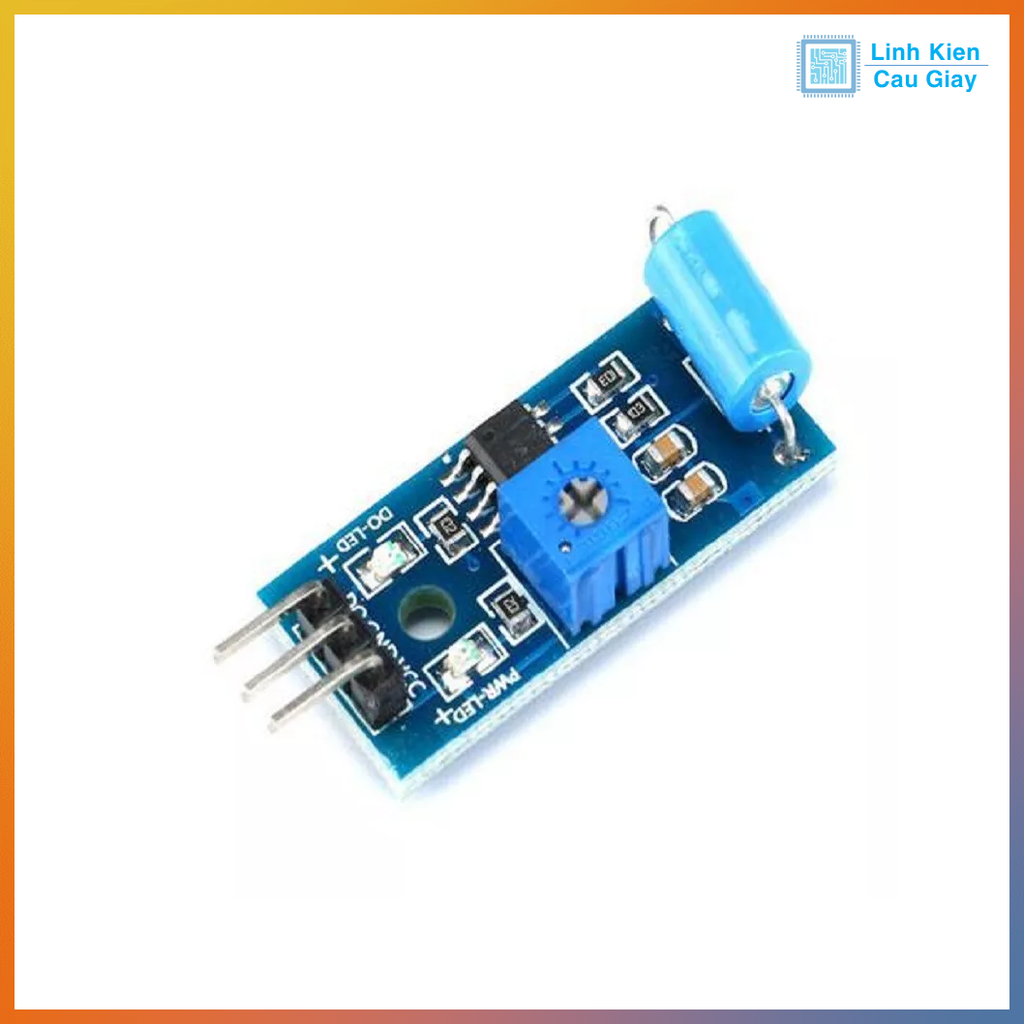

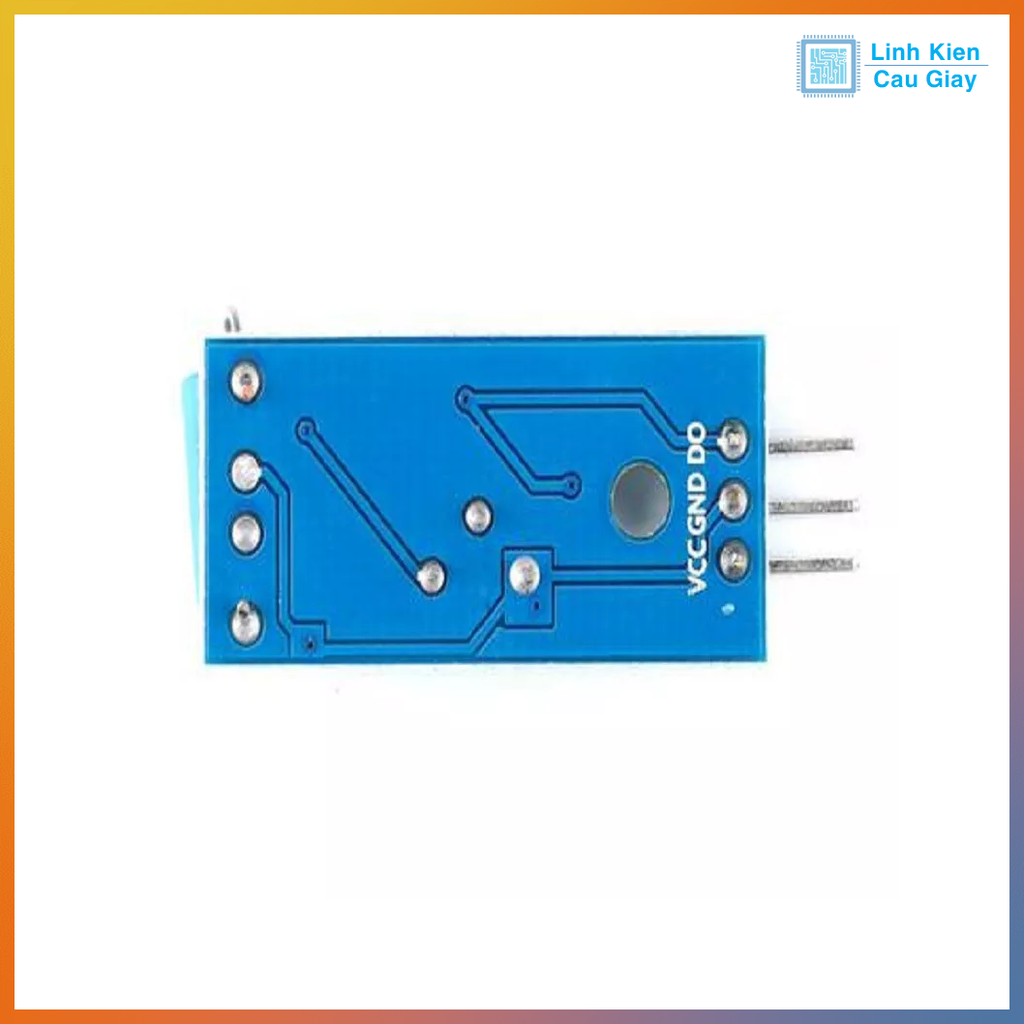

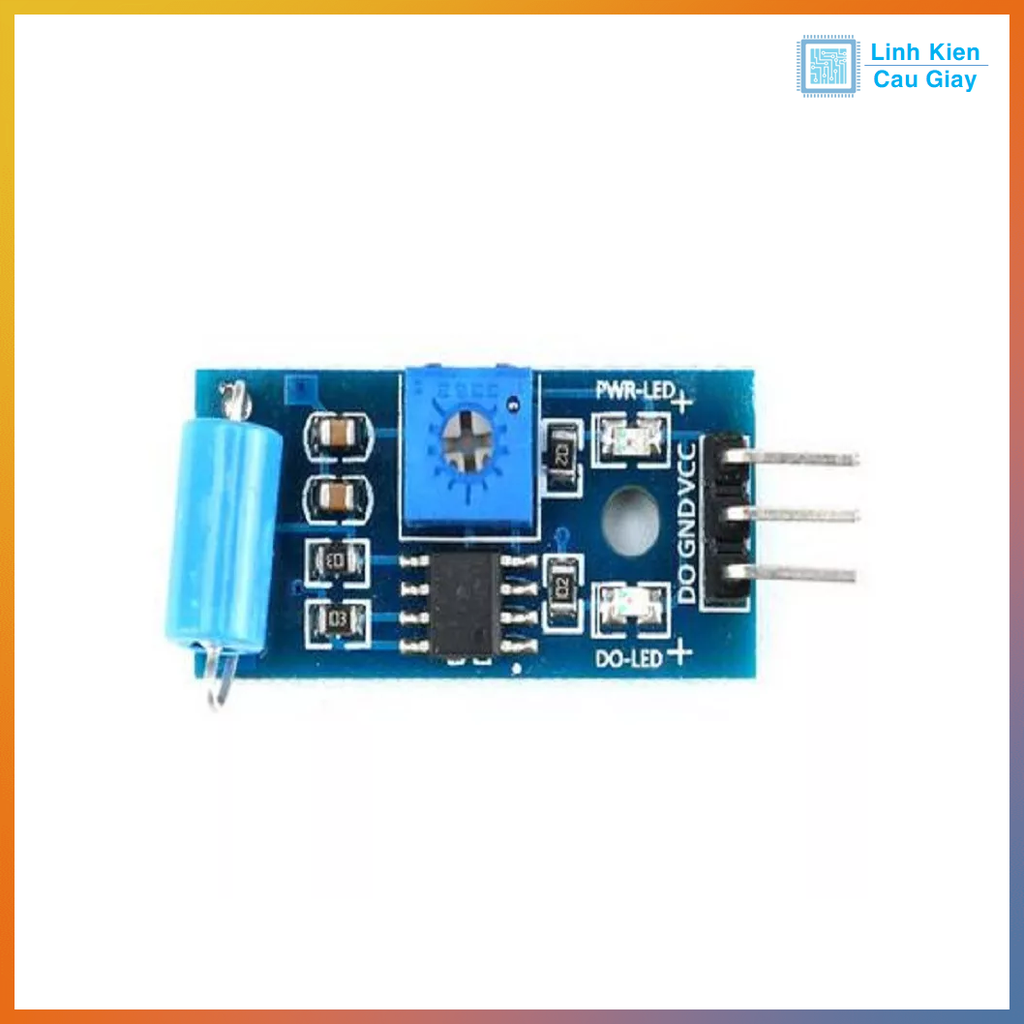

Hình ảnh
Bảo hành
Linh kiện mới 100%, test kỹ nếu khách yêu cầu
Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)
Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách
Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
