Bộ chuyển đổi USB sang RS485 công nghiệp CH340G (cổng vít A/B)

Mô tả sản phẩm

Bộ chuyển đổi USB sang RS485 dùng chip CH340G giúp máy tính giao tiếp với thiết bị RS-485 qua cổng USB.
Thiết kế dạng “USB dongle” nhỏ gọn, đầu ra RS485 dạng cọc vít tiện đấu dây, phù hợp đi công trình và test nhanh.
Thường dùng cho Modbus RTU, đọc dữ liệu cảm biến, cấu hình biến tần, PLC mini, module RS485 trong hệ thống tự động hóa.

Ứng dụng

Kết nối PC/laptop với thiết bị RS485: PLC, biến tần, đồng hồ điện, cảm biến RS485, module IO
Cấu hình, nạp tham số, giám sát dữ liệu qua Modbus RTU
Test đường truyền RS485, log dữ liệu, phần mềm SCADA/HMI trên PC
Dự án DIY công nghiệp, hệ thống nhà xưởng, tủ điện điều khiển

Sơ đồ chân

RS485 có 2 dây chính: A và B
Đấu A của converter vào A của thiết bị, B vào B
Nếu thiết bị ở xa hoặc nhiễu, nên đi dây xoắn đôi (twisted pair) và nối mass tham chiếu (GND) nếu hệ thống yêu cầu

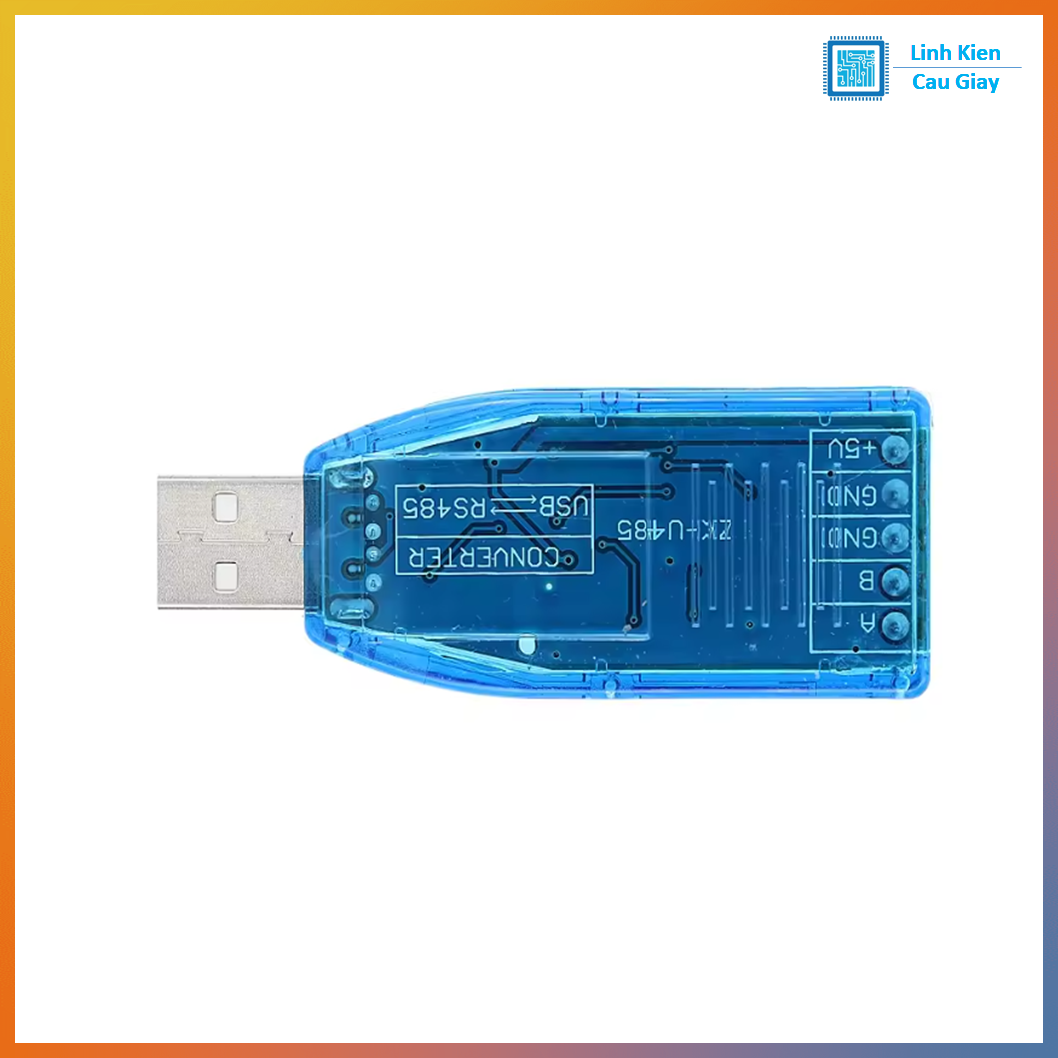

Một số phiên bản có thêm chân GND hoặc VCC trên domino, hãy xem ký hiệu in trên mạch trước khi đấu

Lưu ý cực kỳ hay gặp
Nếu không giao tiếp được, hãy đảo A/B (do cách ký hiệu A/B giữa các hãng có thể khác nhau)

Thông số kĩ thuật

Chip USB-UART: CH340G
Chuẩn giao tiếp: RS-485 (half-duplex)
Cổng kết nối: USB-A cắm trực tiếp PC, đầu ra RS485 dạng cọc vít
Tương thích: Windows, Linux, macOS (tùy hệ điều hành có thể cần driver CH340)
Ứng dụng tiêu biểu: Modbus RTU, truyền dữ liệu công nghiệp

Hướng dẫn sử dụng

Cắm converter vào USB máy tính, kiểm tra xuất hiện cổng COM (Device Manager trên Windows)
Cài driver CH340 nếu máy chưa nhận
Đấu dây A/B sang thiết bị RS485, chọn đúng baud rate, parity, stop bit theo thiết bị
Dùng phần mềm Modbus/Serial Terminal để test đọc ghi
Với đường dài, cân nhắc điện trở kết thúc 120Ω ở hai đầu bus (tùy hệ thống)

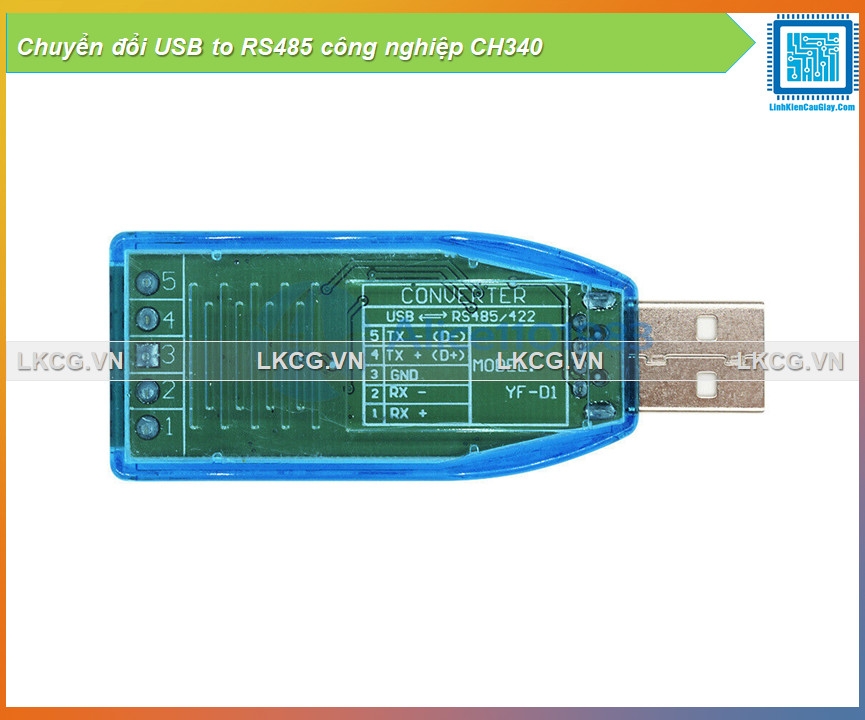

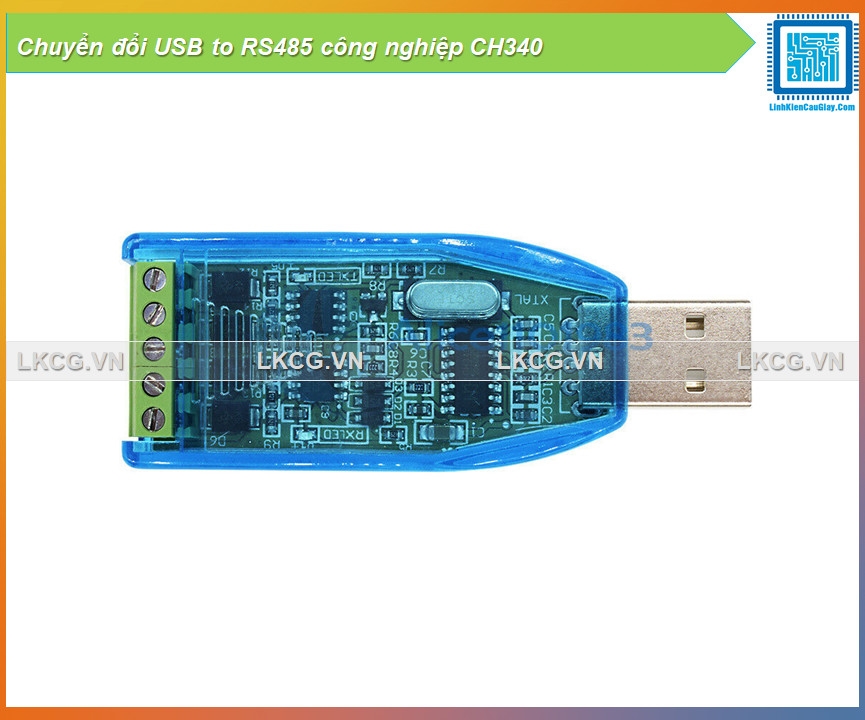

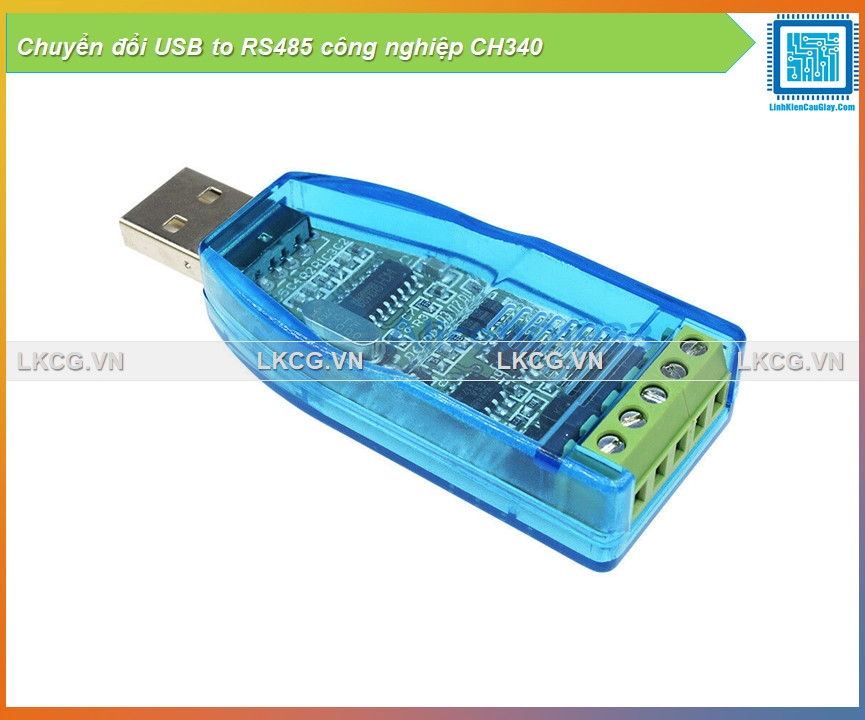

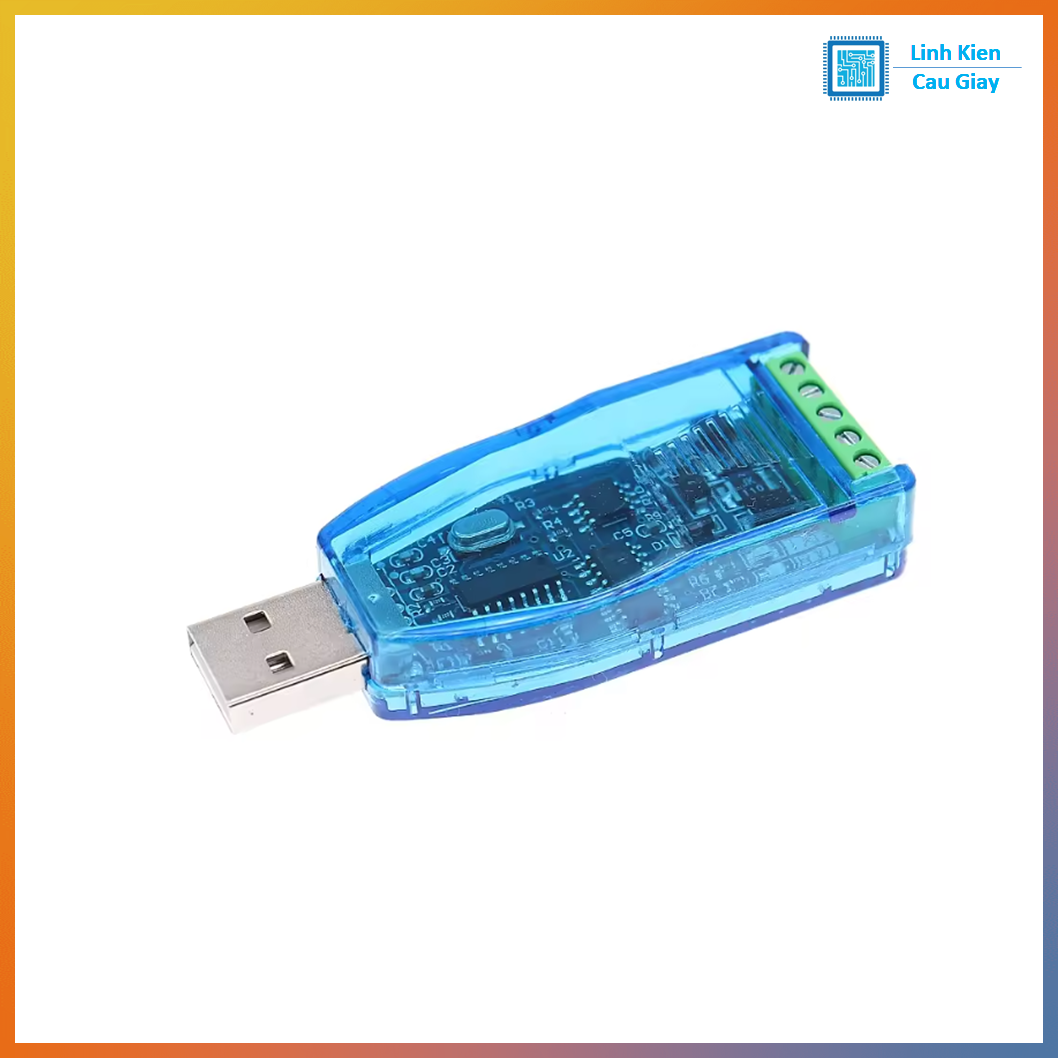

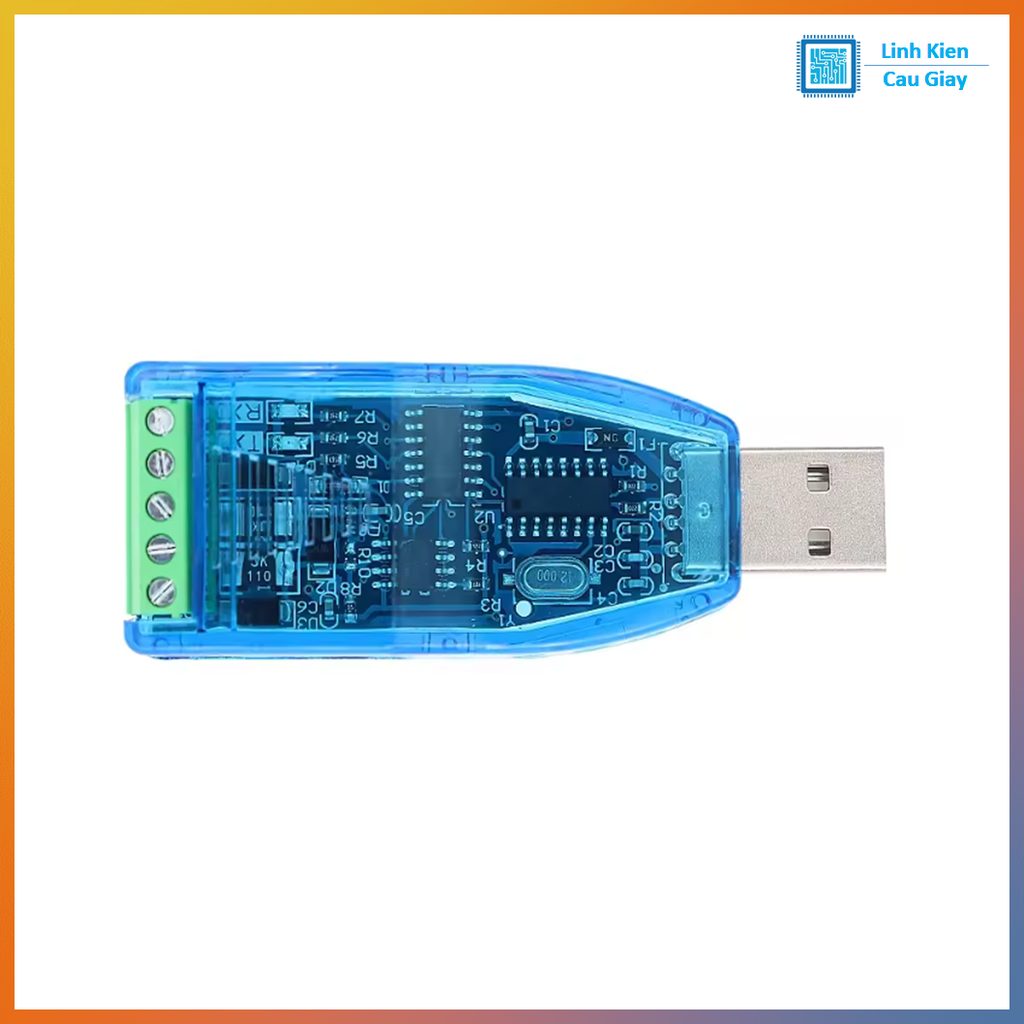

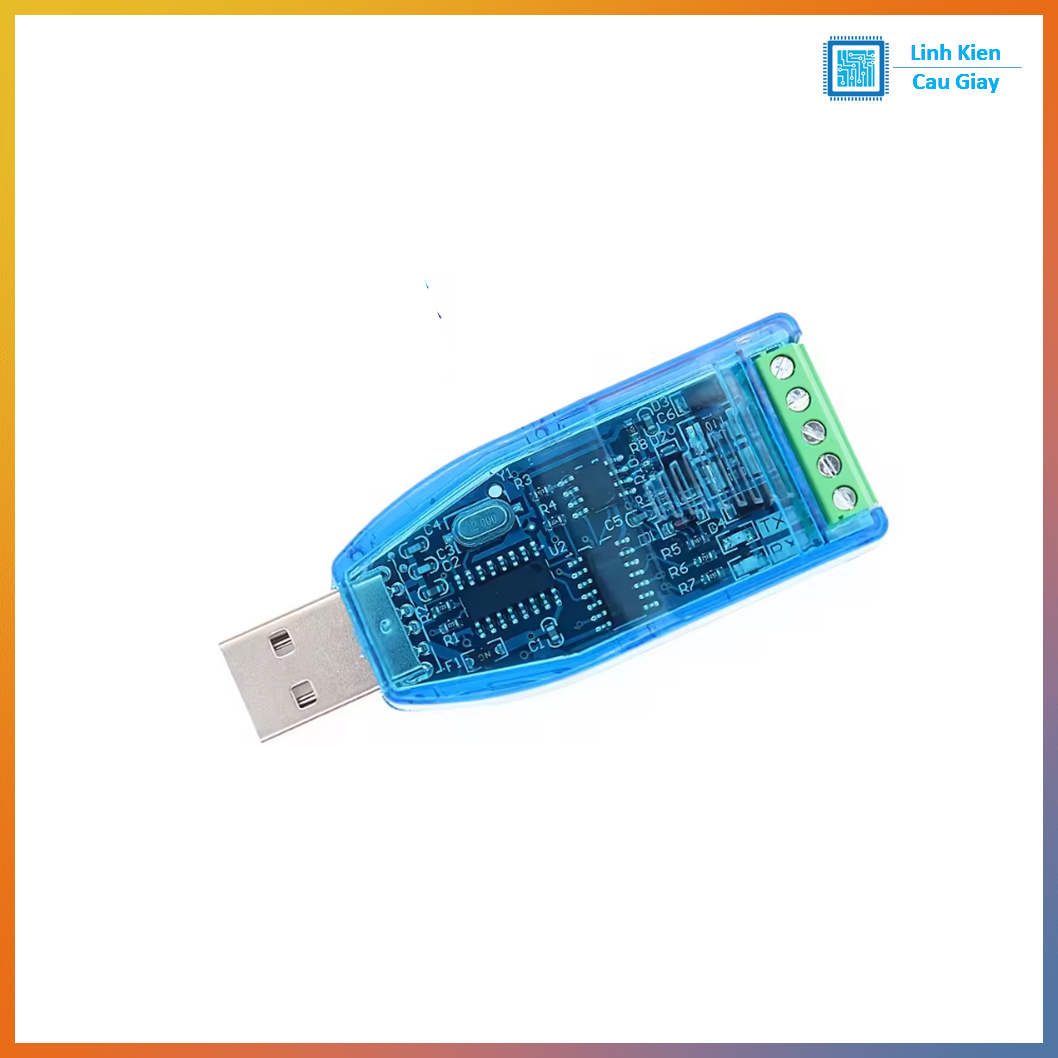

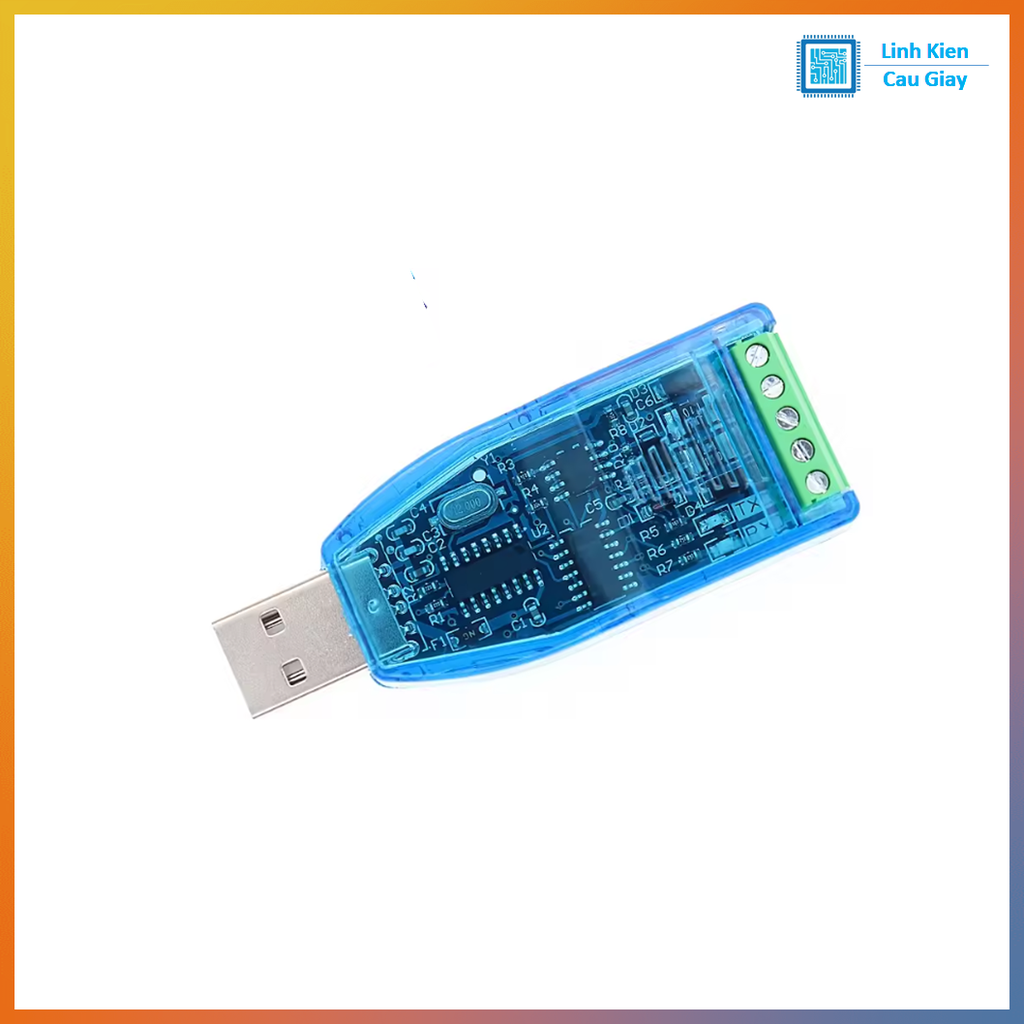

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
