Module giao tiếp chuyển đổi TTL sang RS485

Mô tả sản phẩm

Module chuyển đổi TTL sang RS485 là mạch giao tiếp dùng để kết nối vi điều khiển (Arduino, ESP32, STM32, Raspberry Pi…) với chuẩn truyền thông RS485 – chuẩn công nghiệp phổ biến, hỗ trợ truyền dữ liệu khoảng cách xa (lên đến 1200m) và kết nối đa điểm.

Module nhỏ gọn, dễ sử dụng, chỉ cần cấp nguồn và kết nối chân tín hiệu TTL là có thể chuyển đổi thành tín hiệu RS485 qua cổng A/B. Sản phẩm thường dùng IC MAX485 hoặc SP485, tiêu thụ điện năng thấp và tương thích tốt với nhiều dự án IoT, công nghiệp.

Ứng dụng

  • Kết nối công nghiệp: PLC, HMI, Modbus RTU.

  • IoT và Smart Home: mạng cảm biến, giám sát môi trường.

  • Hệ thống giám sát năng lượng, điện mặt trời.

  • Thiết bị truyền thông RS485: đồng hồ điện, cảm biến nhiệt độ, bộ điều khiển.

  • Arduino/ESP32/STM32: học tập, DIY, nghiên cứu truyền thông nối tiếp.



  • Đặc điểm

  • Hỗ trợ truyền dữ liệu khoảng cách tối đa 1200m.

  • Tốc độ truyền lên đến 10Mbps.

  • Giao tiếp đa điểm (lên đến 32 thiết bị trên cùng bus RS485).

  • Kích thước nhỏ gọn, dễ dàng tích hợp.

  • Hoạt động ổn định trong môi trường công nghiệp.



Thông số kĩ thuật

  • IC chính: MAX485 / SP485

  • Điện áp hoạt động: 5V DC (một số module hỗ trợ 3.3V)

  • Chuẩn đầu vào: TTL (TX, RX)

  • Chuẩn đầu ra: RS485 (A, B)

  • Khoảng cách truyền: ≤1200m (cáp xoắn đôi)

  • Số node hỗ trợ: ≤32 node trên cùng bus

  • Tốc độ baud: 300bps – 10Mbps

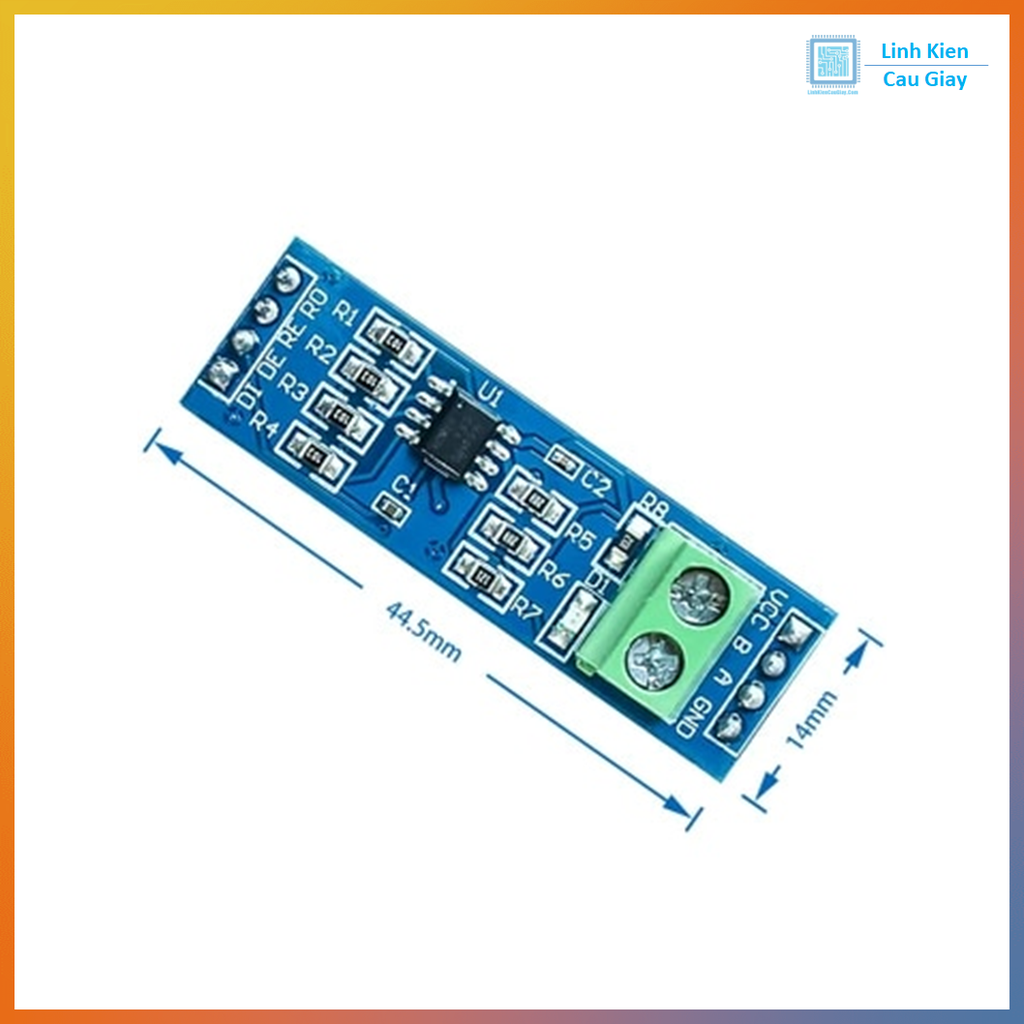

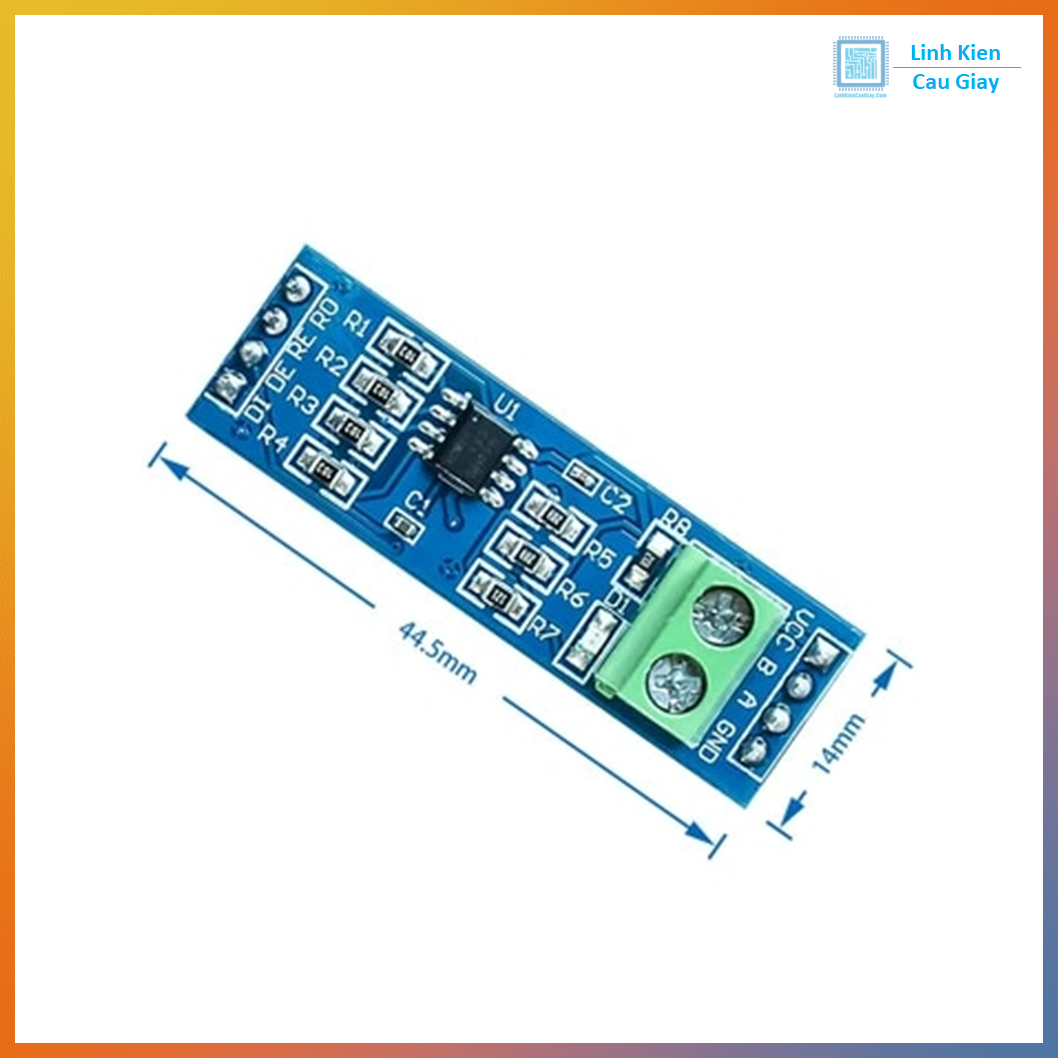

  • Kích thước module: ~44mm × 14mm

Hướng dẫn sử dụng

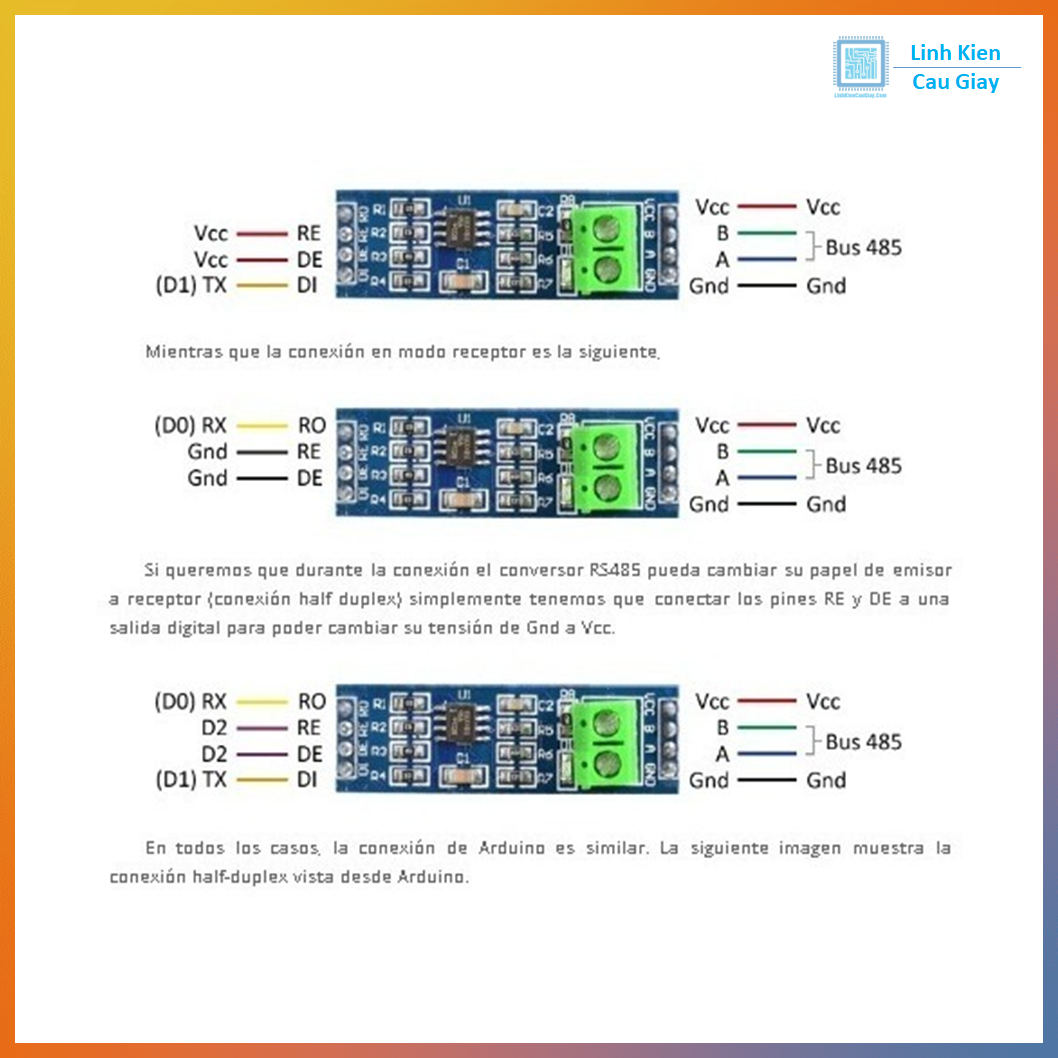

Kết nối với Arduino

  • VCC → 5V

  • GND → GND

  • RO (Receiver Output) → RX của Arduino

  • DI (Driver Input) → TX của Arduino

  • DE/RE: Chân điều khiển hướng (HIGH = truyền, LOW = nhận)

  • A/B → Kết nối dây mạng RS485 xoắn đôi

Lưu ý

  • Sử dụng điện trở 120Ω ở hai đầu đường truyền để chống phản xạ tín hiệu.

  • Đảm bảo nối mass chung khi kết nối nhiều thiết bị.

  • Nên dùng cáp xoắn đôi chống nhiễu để truyền xa.

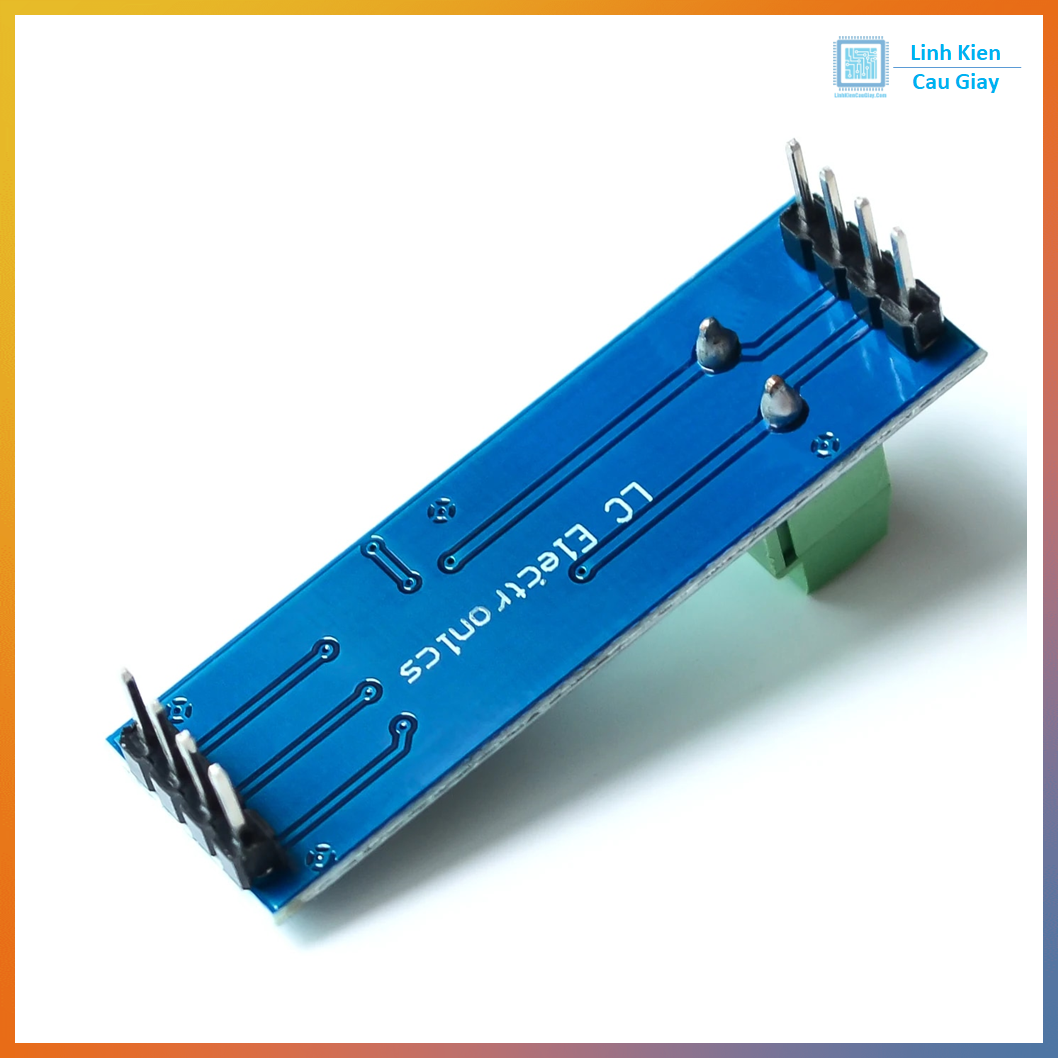

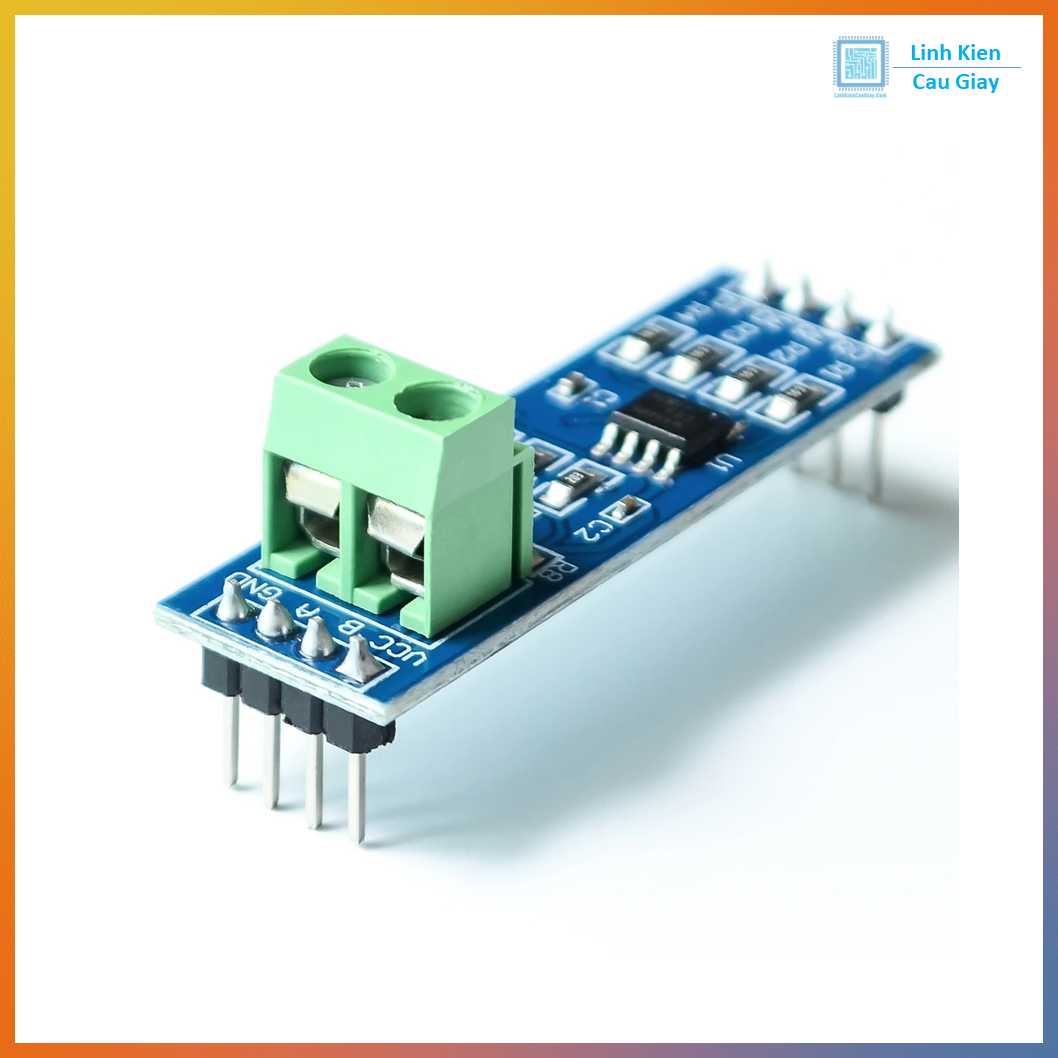

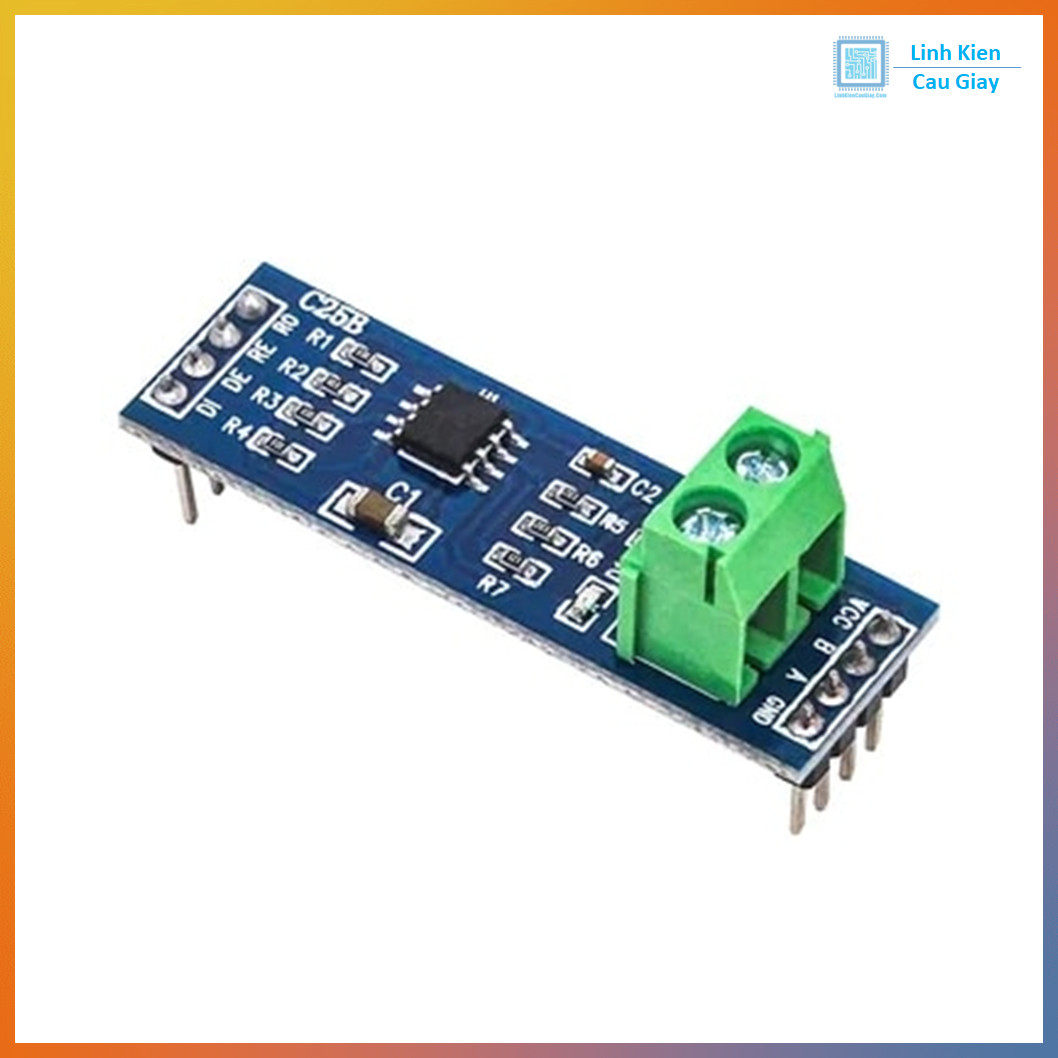

Hình ảnh



Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
