Ổ bi trượt ngắn SBR10UU, SBR12UU, SBR16UU, SBR20UU

Mô tả sản phẩm

Ổ bi trượt ngắn SBR-UU là block trượt tuyến tính chuyên dụng dùng cho thanh trượt tròn SBR có gối đỡ (Supported Rail). Bên trong sử dụng cụm bi tuần hoàn (recirculating ball bearing), cho khả năng trượt êm – chính xác – chịu tải tốt, phù hợp cho các hệ thống truyền động tuyến tính tốc độ cao.

Vỏ ngoài được làm từ nhôm đúc hoặc nhôm CNC, kết hợp bạc đạn LM-UU ngắn bên trong, đảm bảo độ bền, độ ổn định và khả năng hoạt động lâu dài trong môi trường máy CNC, máy in 3D và các cơ cấu cơ khí chính xác.

SBR-UU là lựa chọn tối ưu để tạo chuyển động mượt, ma sát thấp, không rơ, thích hợp cho các cơ cấu dẫn hướng tuyến tính.

• SBR10UU Short Linear Bearing Block

• SBR12UU Short Linear Bearing Block

• SBR16UU / SBR20UU Linear Motion Ball Bearing

• SBR Series Linear Slide Block

• Supported Rail Linear Bearing SBR-UU

Ứng dụng

• Máy CNC mini, CNC router, CNC khắc gỗ – mica – nhôm mỏng

• Máy in 3D công nghiệp – máy tạo mô hình

• Máy khắc laser, máy cắt laser CO2 – diode

• Máy đóng gói, dây chuyền tự động hóa

• Robot công nghiệp – robot DIY – cánh tay robot

• Bàn trượt tuyến tính X/Y/Z, bàn nâng cơ cấu vít me

• Các dự án STEM – mô hình cơ khí – dẫn hướng tuyến tính

Sơ đồ chân

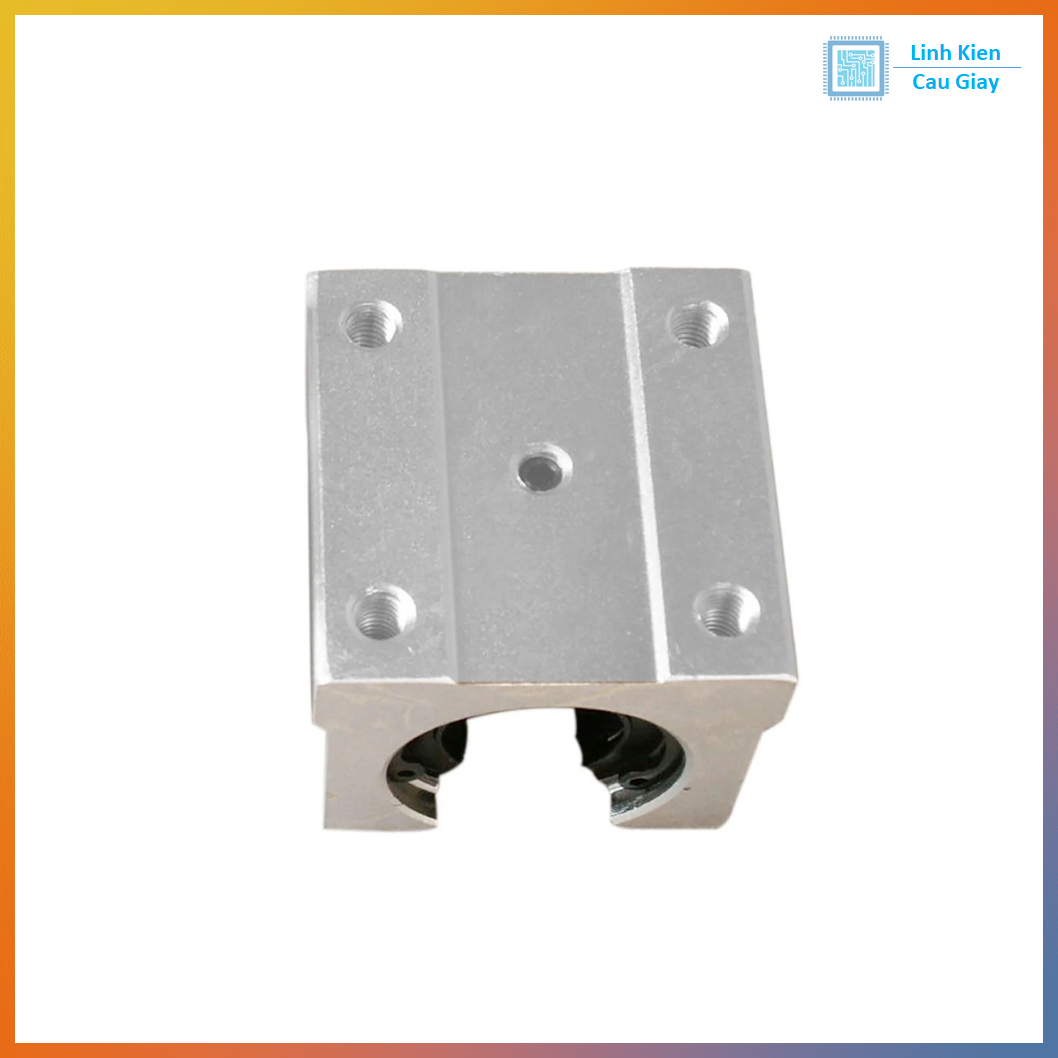

• 4 lỗ bắt vít M5/M6 trên mặt block để cố định lên khung

• 2–4 lỗ giữ bạc đạn theo tiêu chuẩn SBR-UU

• Cửa mở cạnh bên để lắp vào thanh trượt tròn SBR

• Chiều dài block ngắn (Short Type) giúp tối ưu không gian

• Kích thước chuẩn quốc tế cho từng loại rail SBR10/12/16/20

Thông số kĩ thuật

• Chất liệu vỏ: Nhôm đúc hoặc nhôm CNC

• Bạc đạn bên trong: LM10UU / LM12UU / LM16UU / LM20UU (tùy loại)

• Loại bi: Recirculating steel balls 4 hàng

• Độ ồn thấp – ma sát nhỏ – độ chính xác cao

• Tương thích: Thanh trượt SBR10 / SBR12 / SBR16 / SBR20

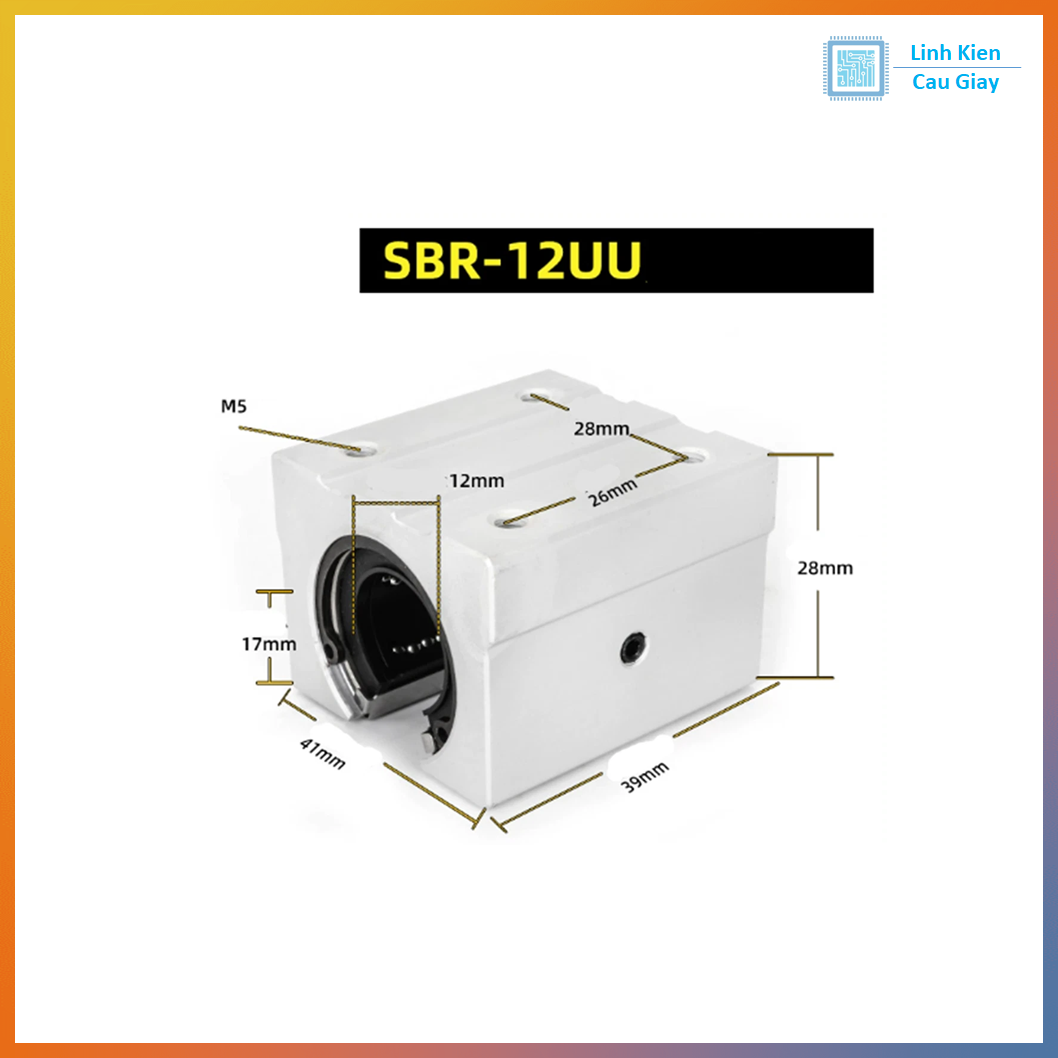

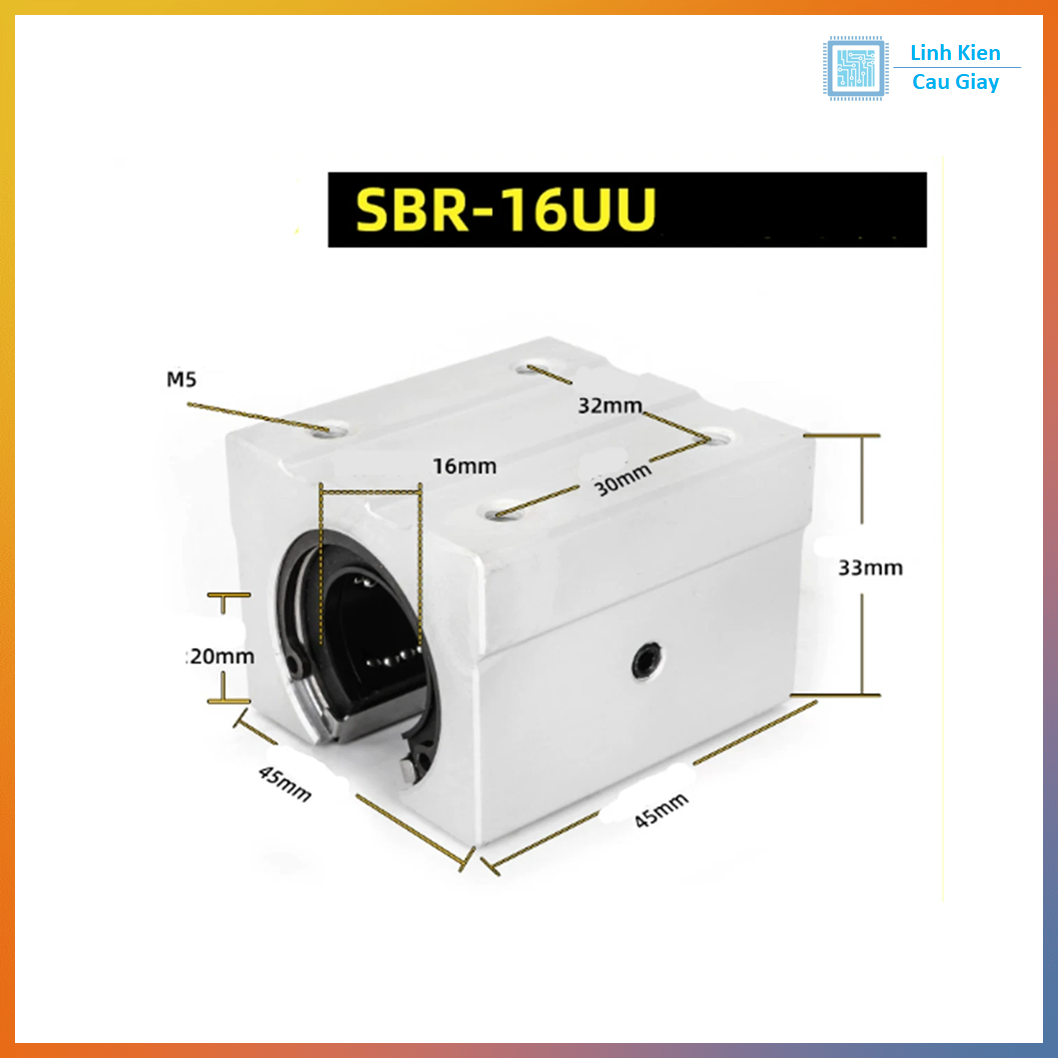

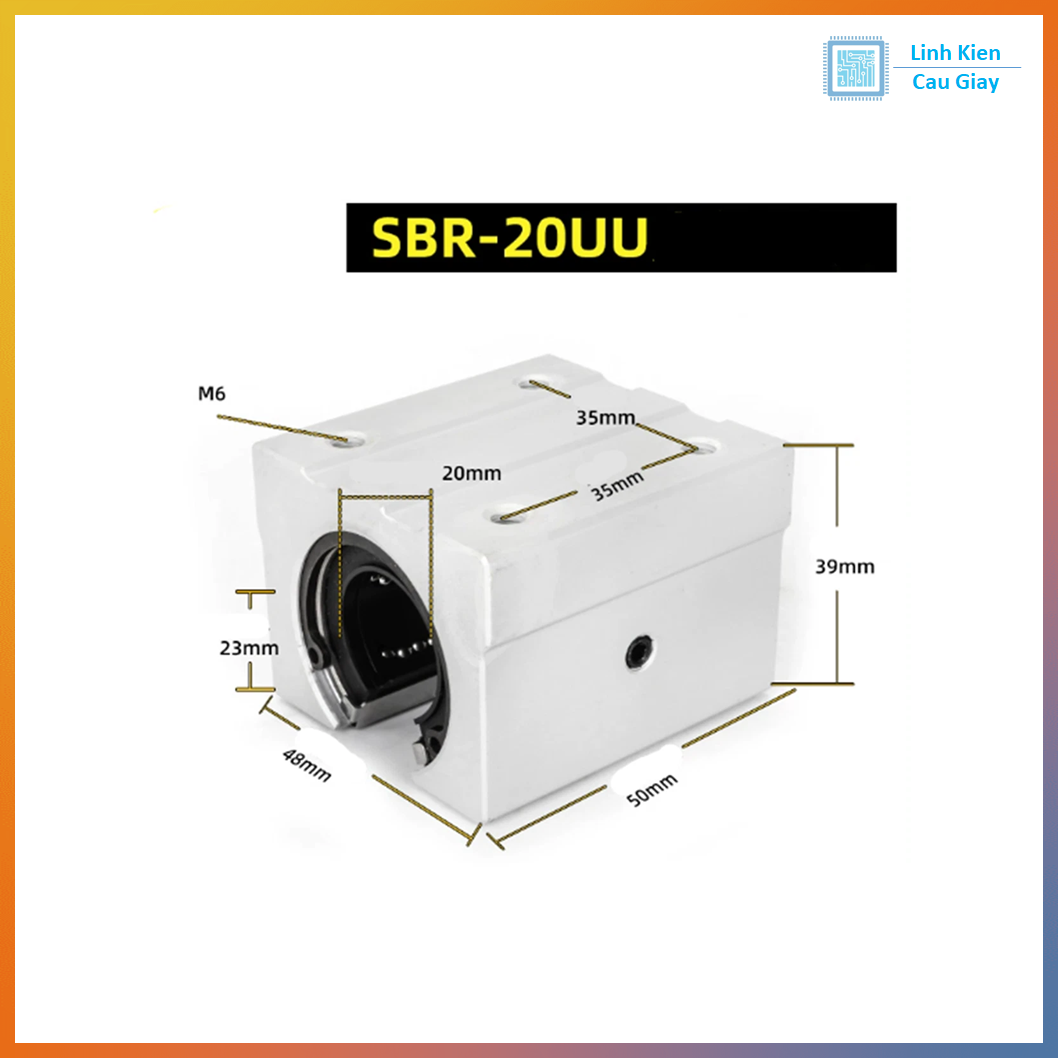

• Loại	Đường kính thanh trượt	Bạc đạn sử dụng	Kích thước (mm, xấp xỉ)
  SBR10UU	Ø10mm	LM10UU	42 × 36 × 26mm
  SBR12UU	Ø12mm	LM12UU	44 × 40 × 30mm
  SBR16UU	Ø16mm	LM16UU	50 × 48 × 36mm
  SBR20UU	Ø20mm	LM20UU	58 × 55 × 42mm

Hướng dẫn sử dụng

• Lắp block SBR-UU vào thanh trượt tròn SBR (đã có gối đỡ).

• Trượt block đến vị trí cần lắp.

• Dùng ốc M5/M6 siết 4 lỗ phía trên để cố định lên mặt bàn hoặc khung máy.

• Kiểm tra chuyển động bằng cách trượt qua lại – đảm bảo êm và không bị kẹt.

• Bôi trơn định kỳ bằng mỡ bò hoặc dầu máy để tăng tuổi thọ bi.

• Tránh bụi bẩn, phoi CNC lọt vào trong block.

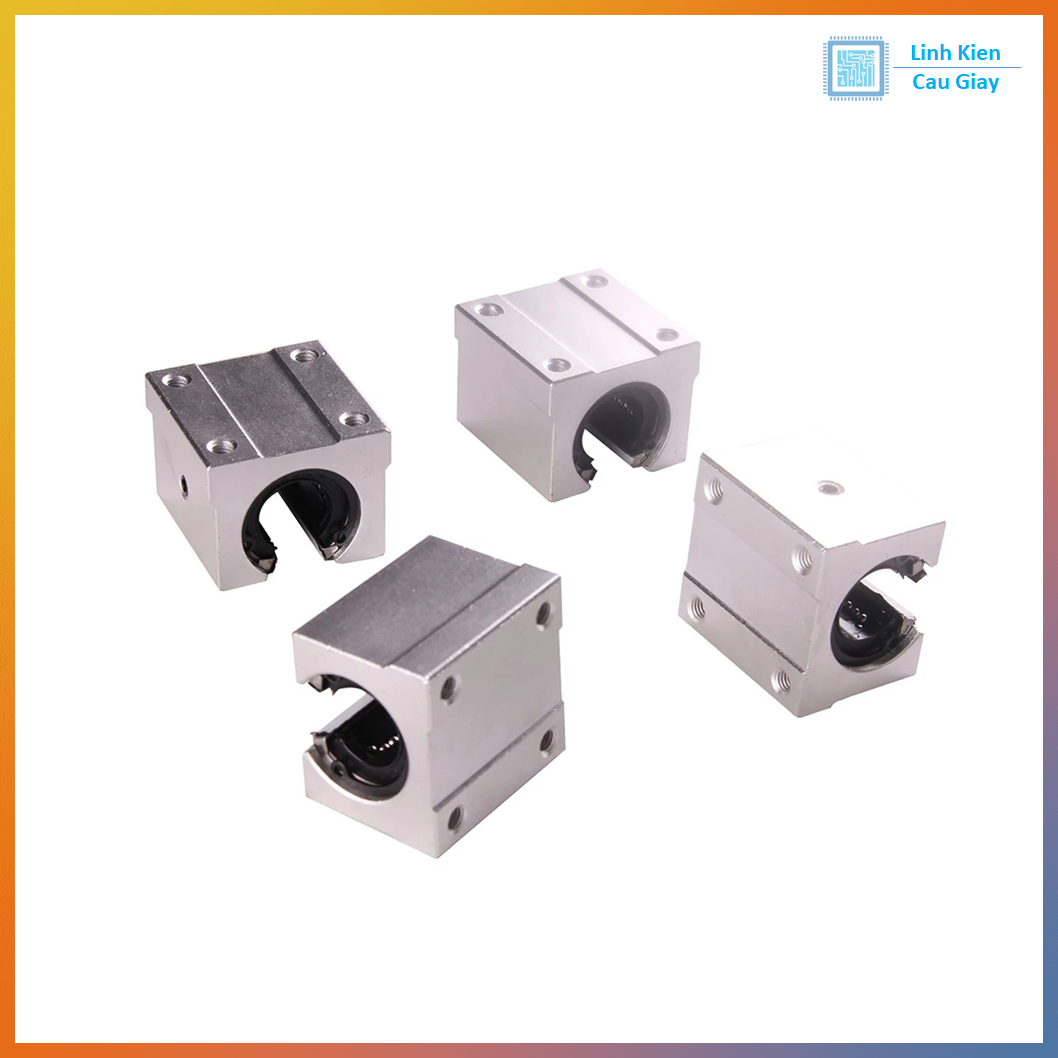

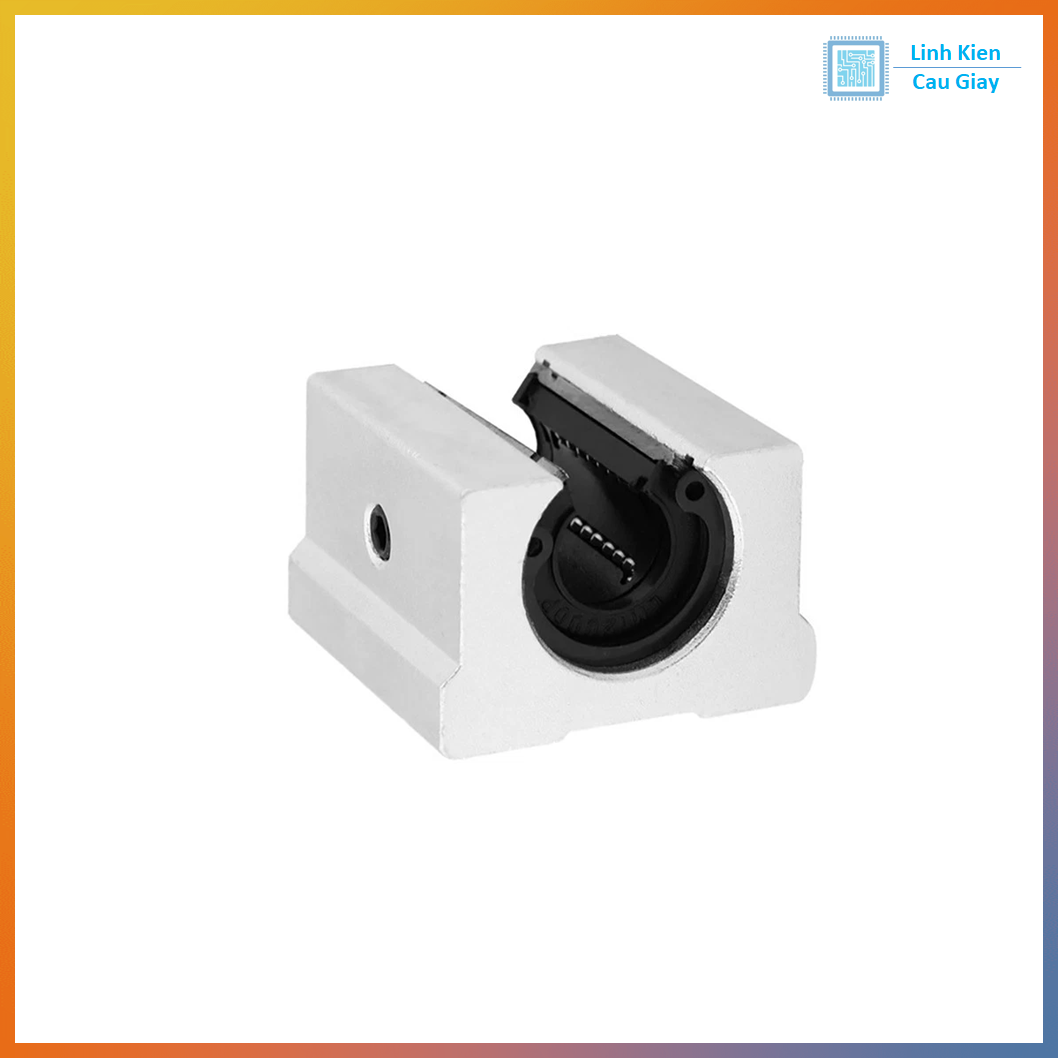

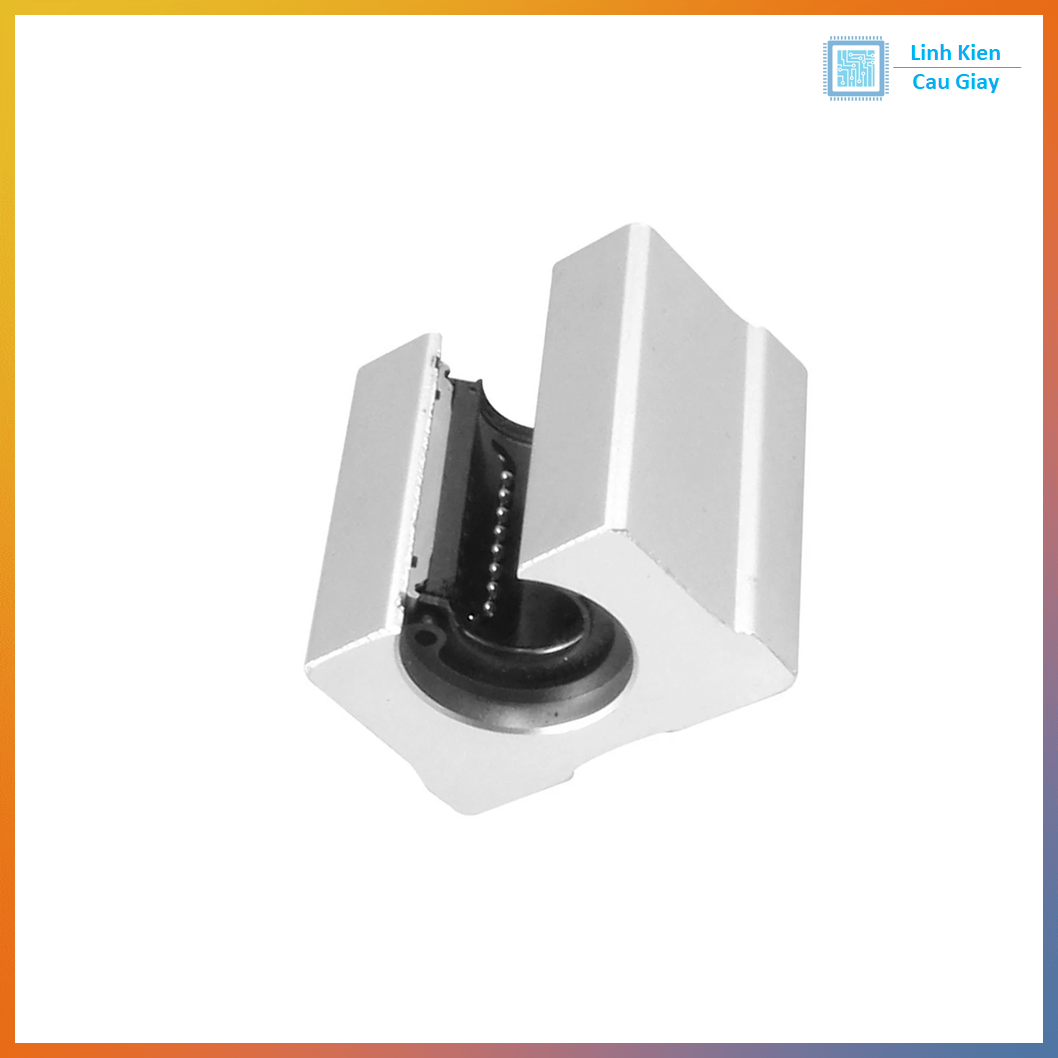

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
