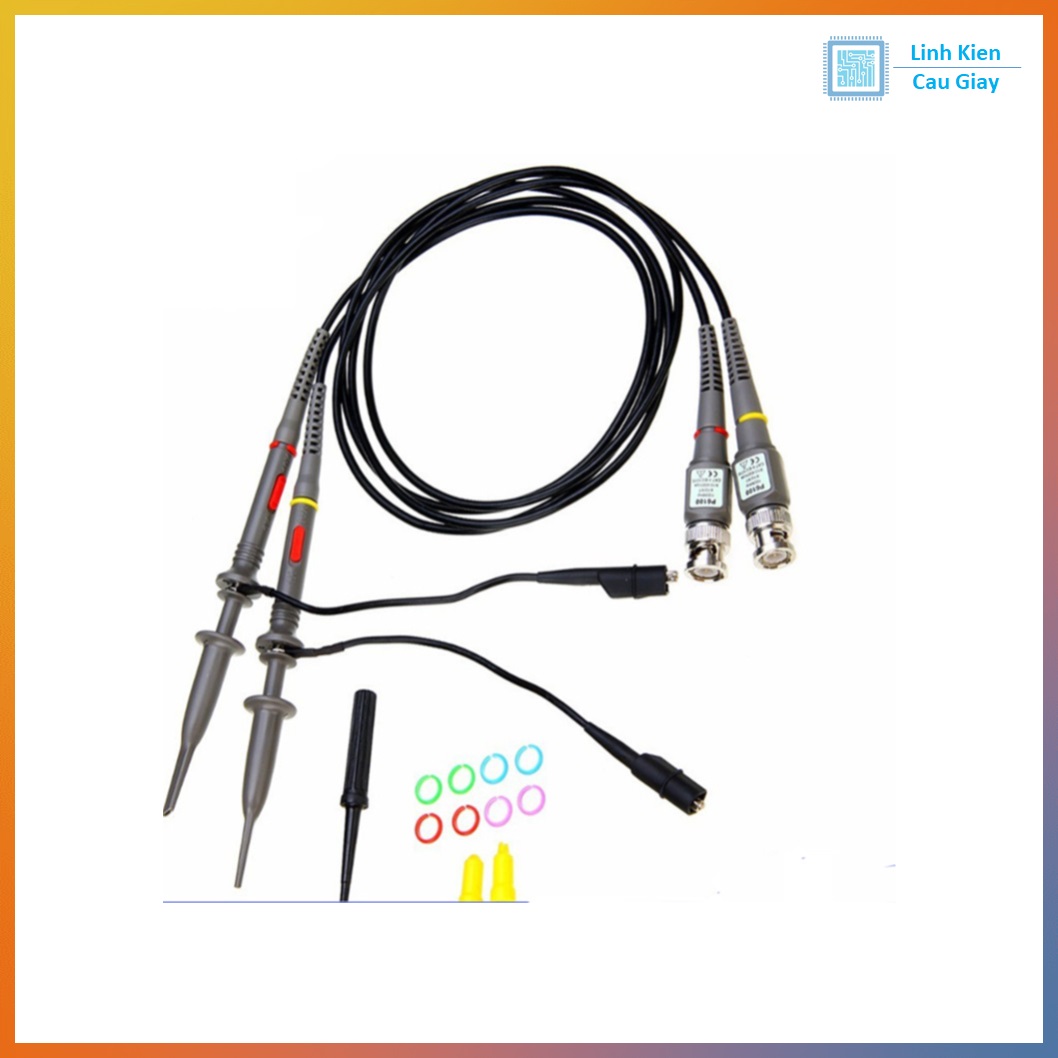

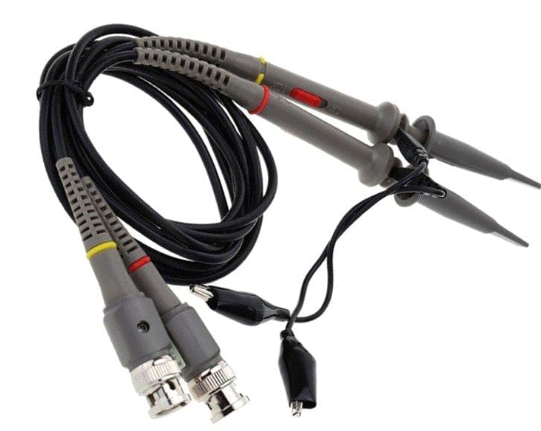

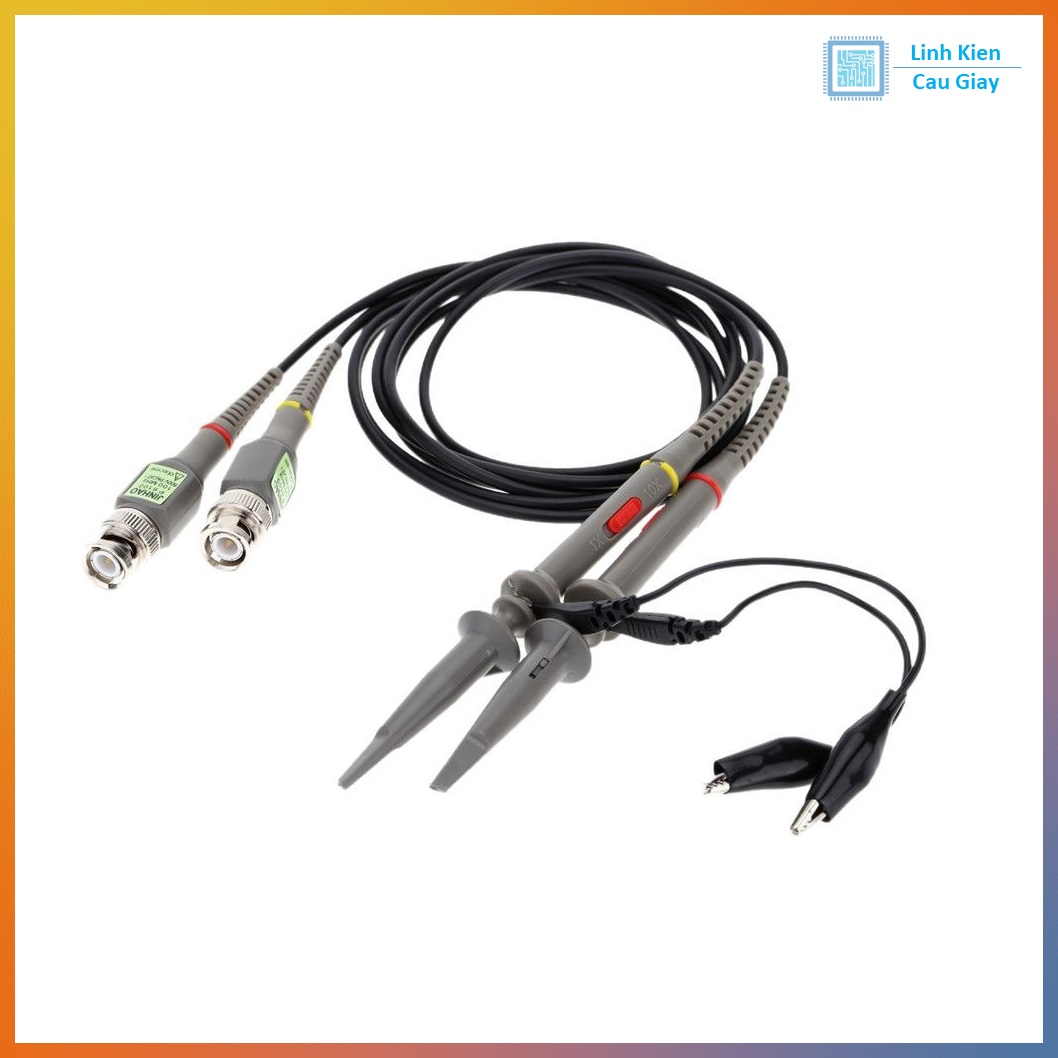

Dây Đo, que đo Oscilloscope P60100-100MHZ (1 sợi)

Mô tả sản phẩm

Dây đo Oscilloscope P6100 100MHz là loại que đo thụ động chuyên dùng cho máy hiện sóng Oscilloscope, giúp kết nối tín hiệu từ mạch điện tử tới đầu vào của máy đo để quan sát dạng sóng, biên độ, tần số, xung PWM, tín hiệu clock và nhiều loại tín hiệu điện khác.

Que đo được trang bị công tắc lựa chọn hệ số suy hao X1 / X10, phù hợp với nhiều mức tín hiệu khác nhau. Đầu kết nối chuẩn BNC giúp sử dụng với phần lớn các dòng máy hiện sóng phổ biến trên thị trường.

Ở chế độ X10, que đo làm giảm tải điện dung lên mạch cần đo, phù hợp hơn khi quan sát các tín hiệu có tần số cao. Băng thông tối đa của dòng P6100 phổ biến đạt khoảng 100MHz ở chế độ X10. ESR Electronic Components

Sản phẩm phù hợp cho kỹ thuật viên điện tử, sửa chữa thiết bị, phòng thí nghiệm, trường học, nghiên cứu mạch điện, Arduino, ESP32, STM32, nguồn xung, mạch PWM và các ứng dụng đo kiểm điện tử.

Số lượng: 1 sợi

Ứng dụng

Dây đo Oscilloscope P6100 100MHz được sử dụng trong nhiều ứng dụng đo kiểm điện tử như:

• Kết nối mạch điện tử với máy hiện sóng Oscilloscope.
• Đo và quan sát dạng sóng tín hiệu.
• Đo tín hiệu PWM.
• Kiểm tra tín hiệu Clock.
• Kiểm tra tín hiệu điều khiển vi điều khiển.
• Đo tín hiệu Arduino, ESP8266, ESP32, STM32.
• Kiểm tra tín hiệu mạch nguồn xung.
• Kiểm tra mạch DC-DC, Buck, Boost.
• Đo tín hiệu mạch nguồn Switching Power Supply.
• Kiểm tra tín hiệu MOSFET, IGBT.
• Quan sát tín hiệu Gate MOSFET.
• Kiểm tra mạch điều khiển động cơ.
• Kiểm tra tín hiệu cảm biến.
• Đo tín hiệu analog và digital.
• Kiểm tra tín hiệu UART, SPI, I2C ở mức phù hợp.
• Sửa chữa ampli, thiết bị âm thanh.
• Sửa chữa nguồn điện tử.
• Sửa chữa bo mạch điện tử.
• Thí nghiệm điện – điện tử.
• Phòng Lab điện tử.
• Dạy học STEM, Arduino và kỹ thuật điện tử.

Sơ đồ chân

Một bộ que đo P6100 thông thường gồm các phần chính:

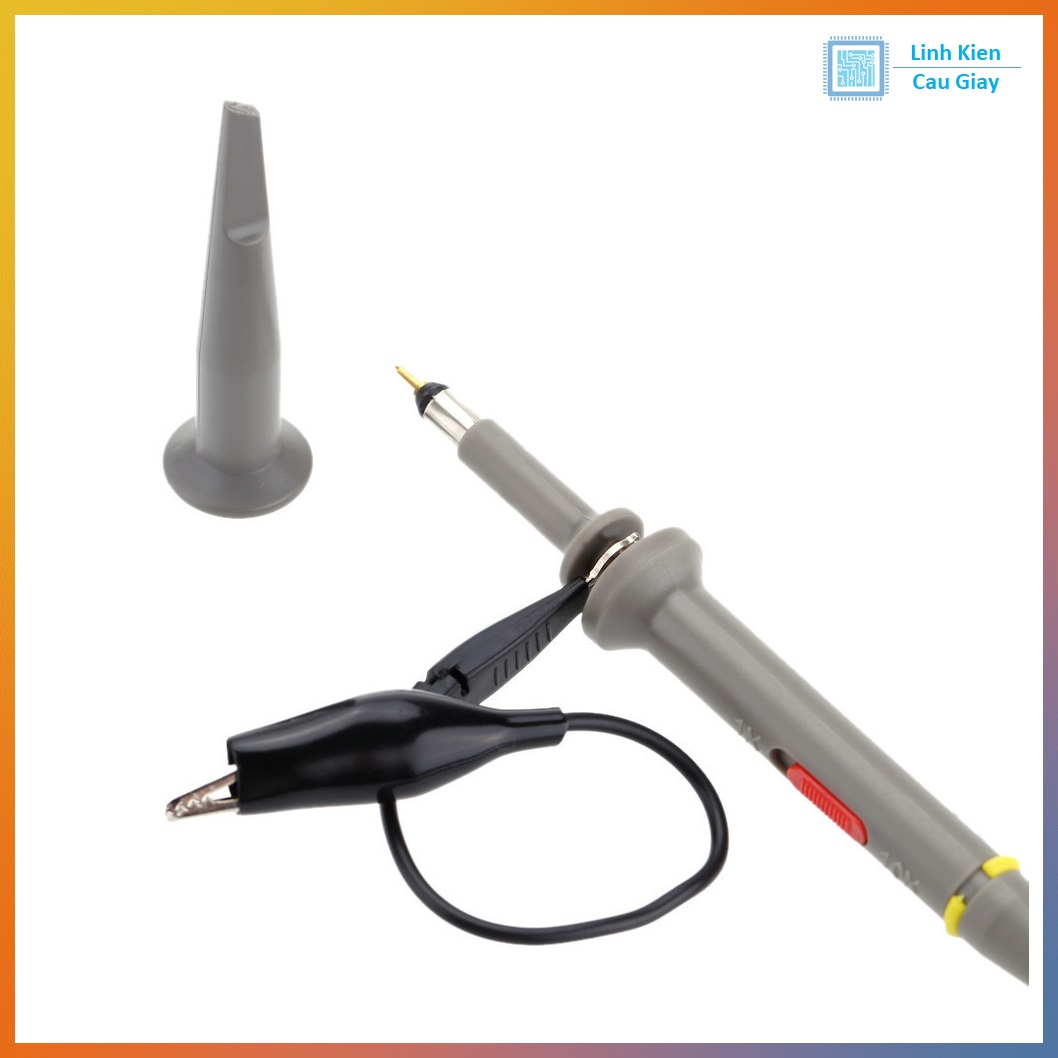

1. Đầu kim đo – Probe Tip
Tiếp xúc trực tiếp với điểm tín hiệu cần đo trên mạch.

2. Đầu móc – Hook Clip
Có thể gắn vào đầu kim để móc cố định vào chân linh kiện hoặc dây dẫn.

3. Công tắc X1/X10
Dùng để lựa chọn hệ số suy hao của que đo.

4. Dây Ground
Dây nối mass/GND của mạch cần đo.

5. Kẹp cá sấu Ground Clip
Kẹp vào điểm mass của mạch.

6. Dây tín hiệu đồng trục
Truyền tín hiệu từ đầu que đo về Oscilloscope và hạn chế nhiễu bên ngoài.

7. Đầu nối BNC
Kết nối trực tiếp vào cổng Channel của Oscilloscope.

8. Bộ phận chỉnh bù điện dung – Compensation Adjustment
Dùng để hiệu chỉnh que đo khi sử dụng ở chế độ X10.

Thông số kĩ thuật

• Model: P6100
• Loại: Que đo Oscilloscope thụ động
• Passive Oscilloscope Probe
• Băng thông tối đa: 100MHz
• Chế độ suy hao: X1 / X10
• Attenuation Ratio: 1:1 / 10:1
• Đầu kết nối máy đo: BNC
• Công tắc chuyển hệ số suy hao: Có
• Trở kháng đầu vào tham khảo:
  • X1: khoảng 1MΩ
  • X10: khoảng 10MΩ
• Điện dung đầu vào tham khảo:
  • X1: khoảng 85–120pF
  • X10: khoảng 19–23pF
• Dải bù điện dung tham khảo: khoảng 10–30pF
• Thời gian đáp ứng Rise Time: dưới khoảng 3.5ns ở cấu hình phù hợp
• Chiều dài dây phổ biến: khoảng 1.2m
• Đầu đo dạng kim
• Có thể sử dụng đầu móc
• Có dây kẹp Ground
• Chuẩn kết nối BNC thông dụng
• Phù hợp với nhiều loại Oscilloscope có đầu vào BNC 1MΩ.

Các thông số của P6100 trên thị trường có thể thay đổi nhẹ theo từng nhà sản xuất và phiên bản. Các mẫu P6100 100MHz phổ biến sử dụng suy hao X1/X10 và đầu BNC.

Hướng dẫn sử dụng

Bước 1: Kết nối với Oscilloscope

Cắm đầu BNC của que đo vào cổng:

CH1

hoặc:

CH2

của Oscilloscope.

Xoay đầu BNC để khóa chắc chắn.

Bước 2: Chọn hệ số suy hao

Trên que đo có công tắc:

X1
X10

Chế độ X1

Tín hiệu được đưa vào máy hiện sóng gần như theo tỷ lệ 1:1.

Phù hợp khi:

• Đo tín hiệu điện áp nhỏ.
• Đo tín hiệu tần số thấp.
• Không yêu cầu băng thông cao.

Chế độ X10

Tín hiệu được suy hao 10 lần trước khi đưa vào máy hiện sóng.

Ví dụ:

Điện áp thực tế: 20V
Que đo X10
Tín hiệu tới Oscilloscope: khoảng 2V

Chế độ X10 thường được sử dụng nhiều hơn khi đo mạch điện tử vì giúp giảm ảnh hưởng của que đo lên mạch, đặc biệt đối với tín hiệu tần số cao.

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
