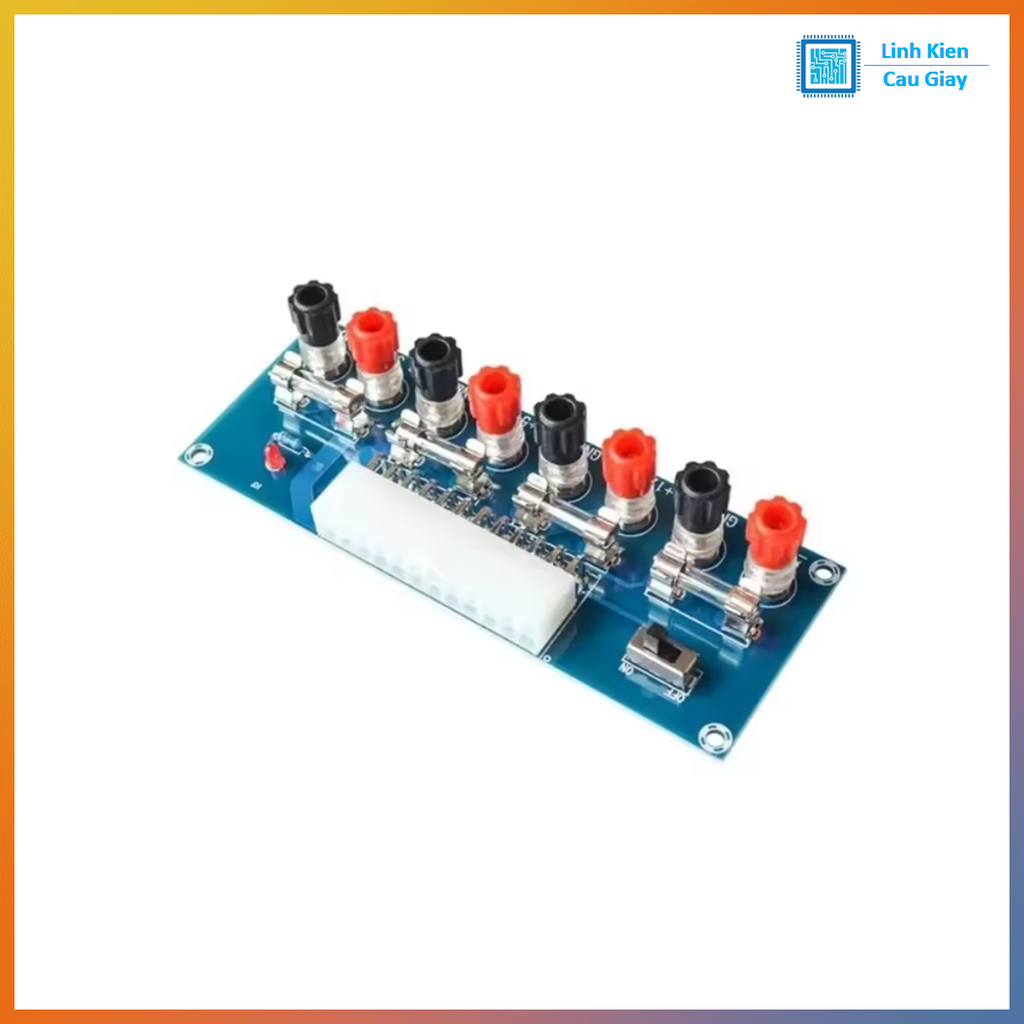

Mạch chuyển nguồn ATX 24Pin ra cọc đấu nguồn XH-M229

Mô tả sản phẩm

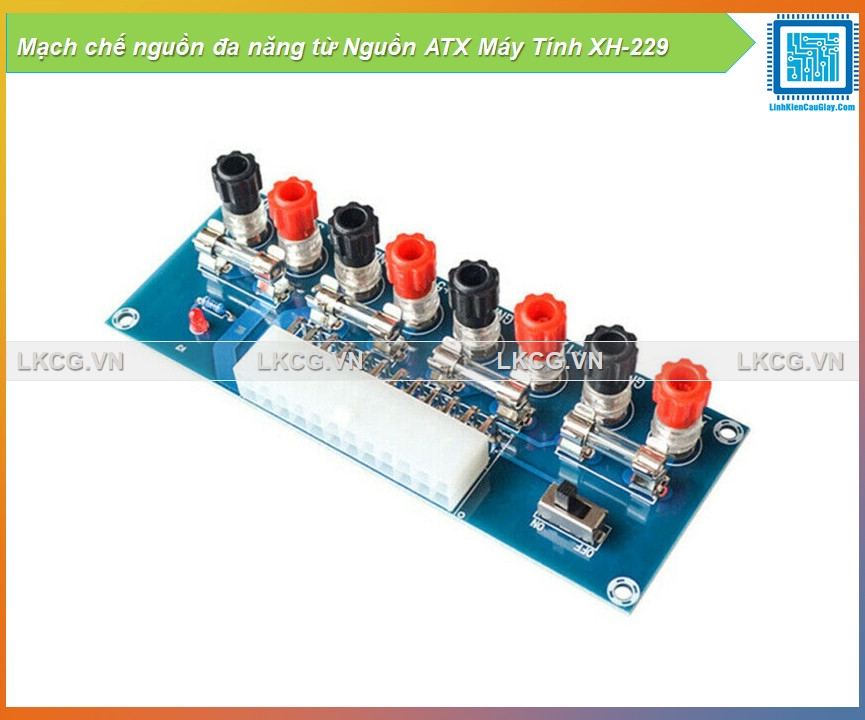

XH-M229 là mạch chuyển/breakout nguồn máy tính ATX 24Pin giúp đưa các đường nguồn từ PSU ATX ra các cổng đấu tiện dụng để dùng như nguồn bàn (bench power) hoặc cấp nguồn test cho dự án DIY. Trên board thường có các đường +12V, +5V, +3.3V và GND, kèm cầu chì bảo vệ cho từng đường ra, giúp cấp nguồn nhanh, gọn và an toàn hơn so với kẹp dây trực tiếp.

Ứng dụng

Dùng nguồn ATX làm nguồn bàn cho Arduino/ESP32, LED, motor, driver…
Test nhanh thiết bị cần 12V/5V/3.3V từ PSU PC
Làm trạm cấp nguồn cho phòng lab, học STEM, sửa chữa điện tử
Phân phối nguồn ra nhiều cổng, dễ đấu dây bằng cọc vít/jack chuối

Sơ đồ chân

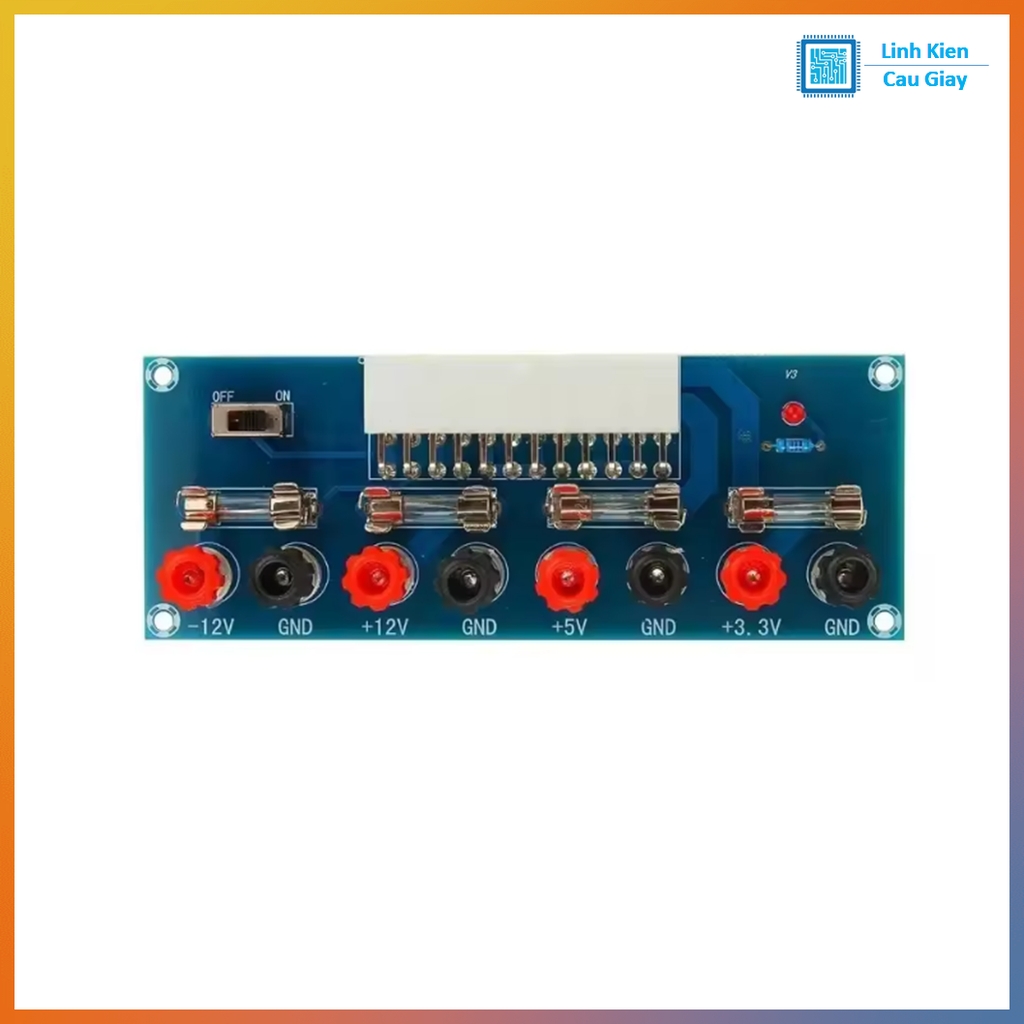

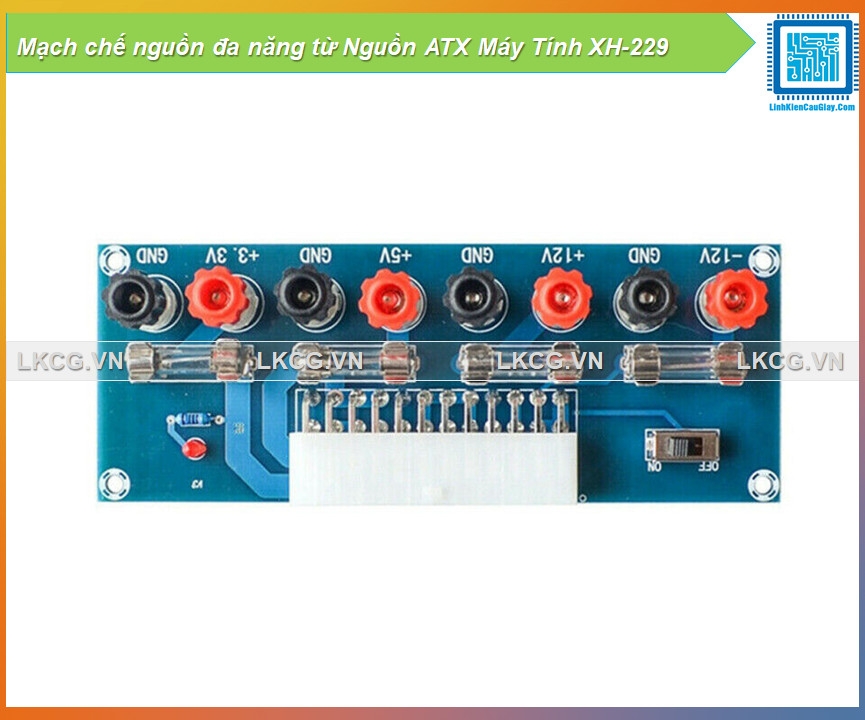

Các cổng ra phổ biến
+3.3V, +5V, +12V và GND (mass)

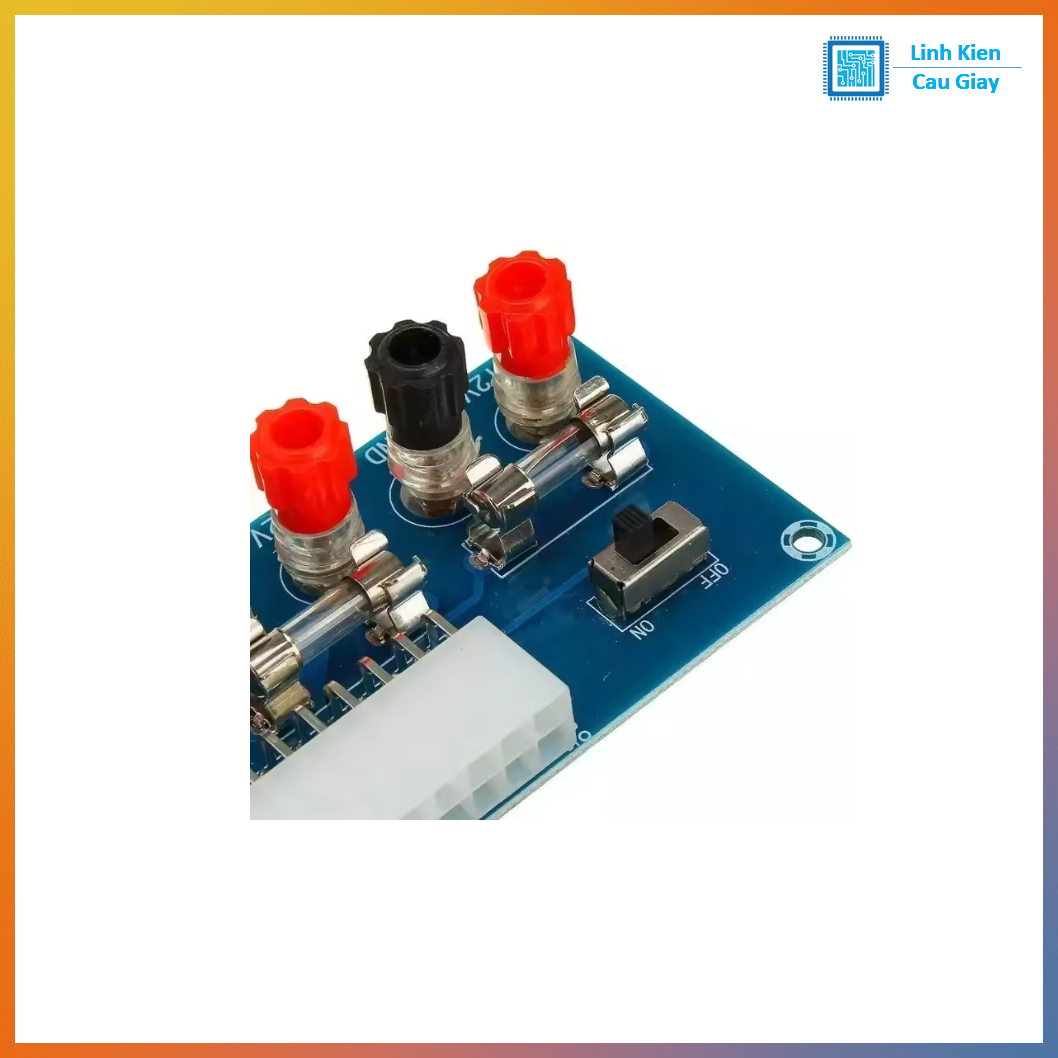

Một số phiên bản có công tắc ON/OFF và chân điều khiển PS_ON

Cách khởi động PSU ATX
Cắm giắc 24Pin vào board
Bật công tắc trên board (nếu có) hoặc dùng PS_ON (tùy phiên bản) để kích nguồn chạy
Sau đó lấy điện áp ở các cọc +12V/+5V/+3.3V

Lưu ý
PSU ATX thường cần tải tối thiểu để ổn định (tùy loại nguồn). Nếu điện áp dao động, thử gắn tải nhỏ ở 5V.

Thông số kĩ thuật

Model: XH-M229
Nguồn vào: ATX 24Pin (nguồn máy tính )
Nguồn ra: +12V, +5V, +3.3V, GND
Cổng ra: cọc đấu/jack chuối
Bảo vệ: cầu chì từng đường

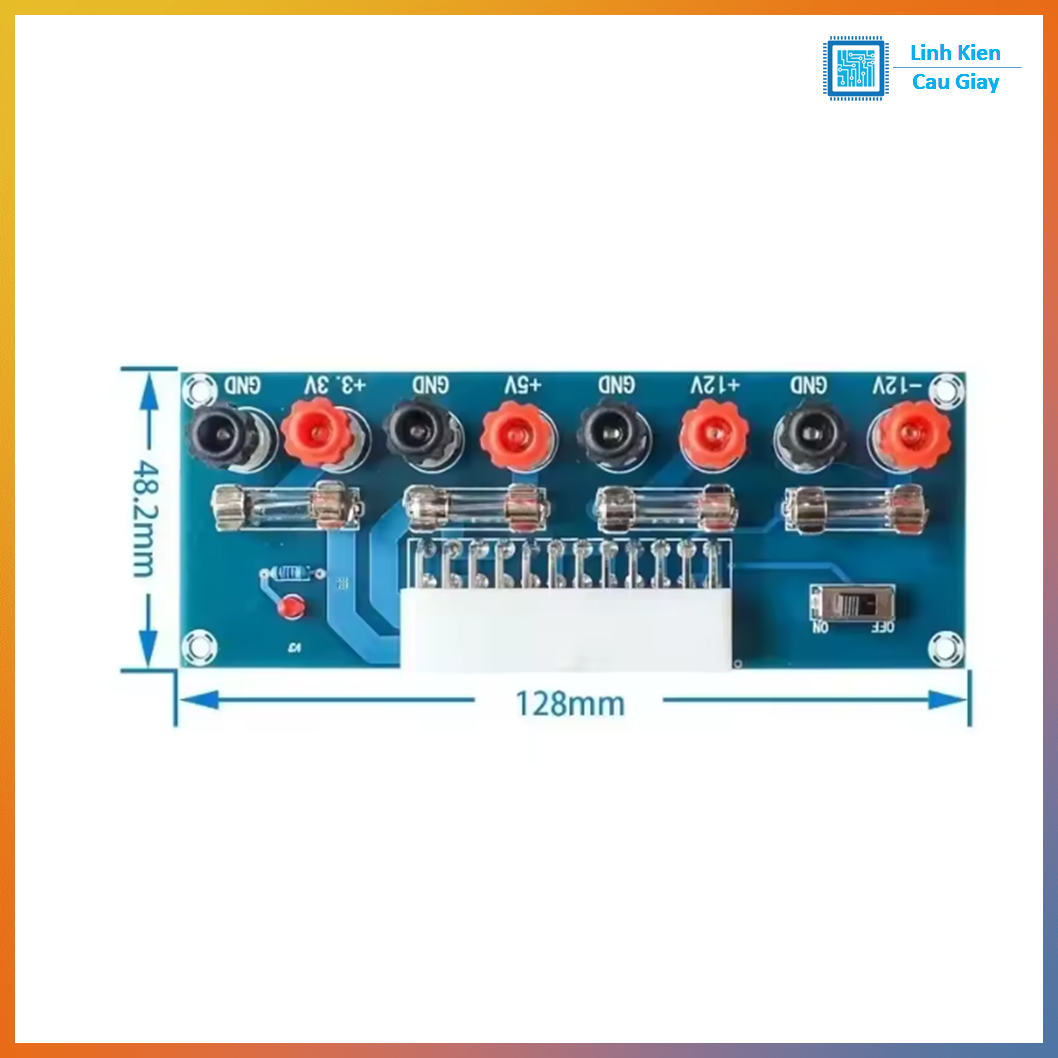

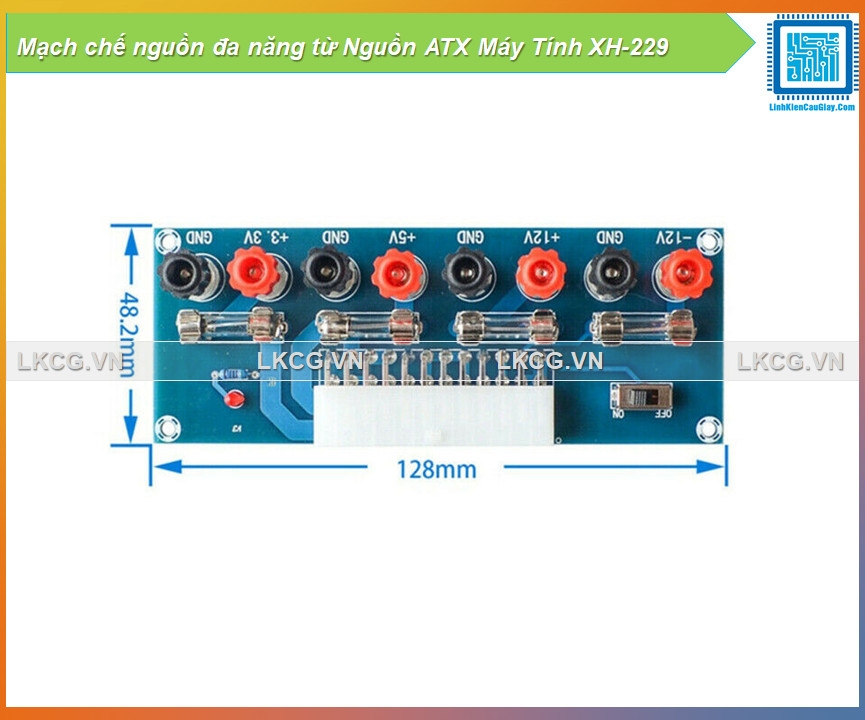

Kích thước tham khảo: khoảng 128mm x 48.2mm

Hướng dẫn sử dụng

Chỉ dùng PSU ATX chất lượng, dây/đầu cos chắc chắn
Không chập các cọc nguồn ra, đặc biệt đường 12V dòng lớn
Chọn dây đủ tiết diện khi kéo tải lớn (motor/LED công suất)
Luôn tắt nguồn trước khi đổi đấu nối

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
