Động cơ RC Servo TBS-K20 270 độ

Mô tả sản phẩm

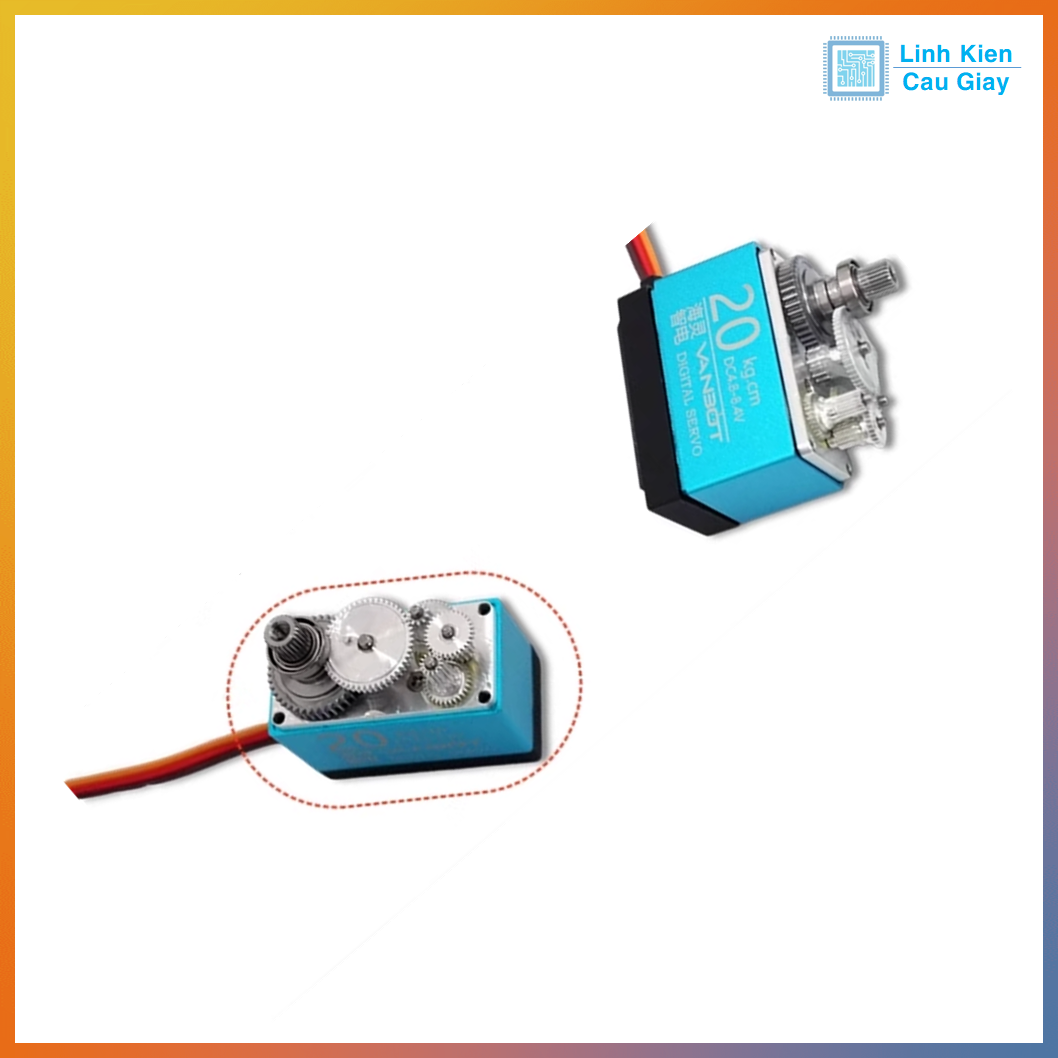

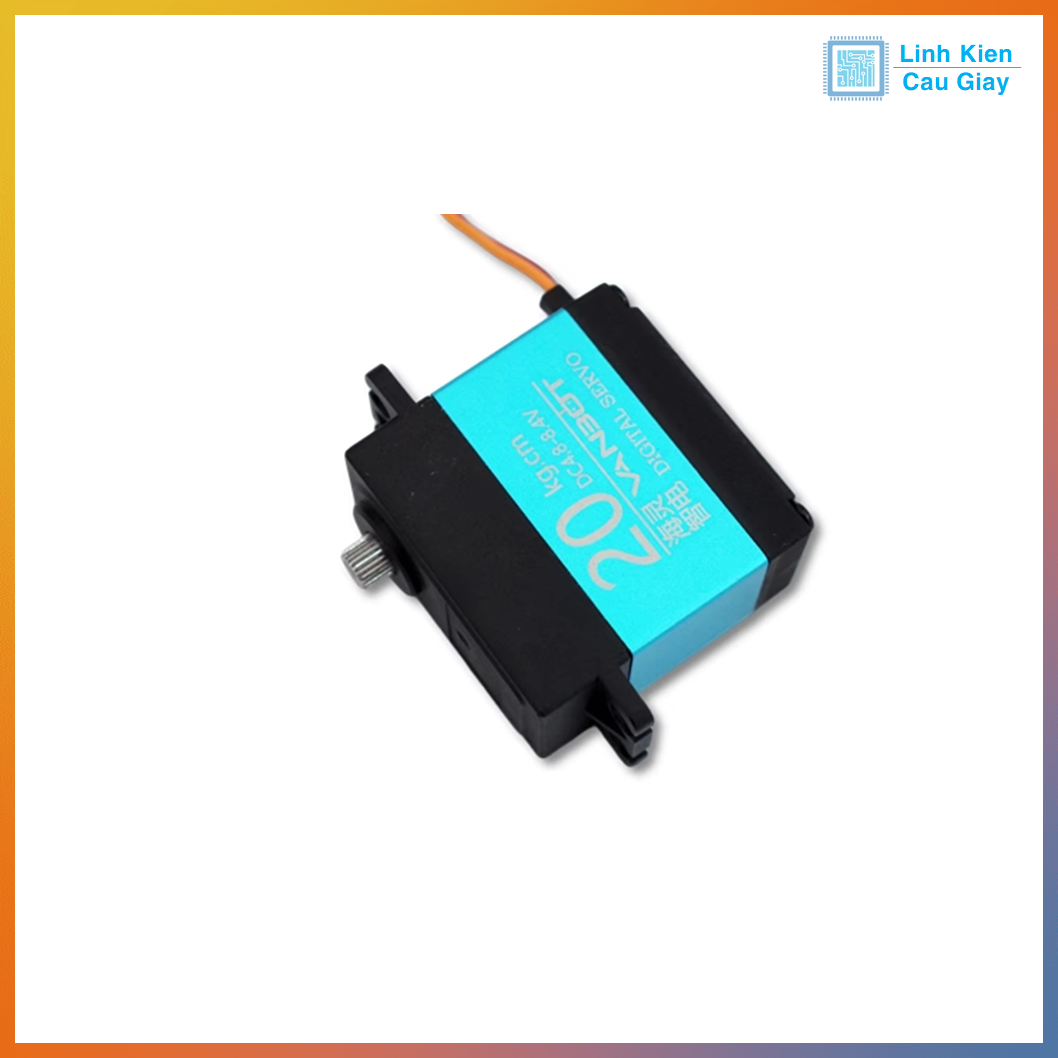

Động cơ RC Servo TBS-K20 20KG 270 độ là một servo kỹ thuật số hiệu suất cao với momen xoắn 20KG, được thiết kế với khả năng quay 270 độ, mang lại sự linh hoạt trong điều khiển chuyển động. Servo có vỏ kim loại màu xanh lam bền bỉ, tích hợp bánh răng kim loại chống mài mòn, đảm bảo độ bền và vận hành mượt mà. Sản phẩm đi kèm dây cáp 3 chân (tín hiệu, nguồn, đất), dễ dàng tích hợp với Arduino, Raspberry Pi hoặc các bộ điều khiển RC. Với thiết kế chắc chắn và hiệu suất cao, TBS-K20 là lựa chọn lý tưởng cho robot, mô hình điều khiển từ xa (RC) và các dự án tự động hóa đòi hỏi lực mạnh và góc quay rộng.

Ứng dụng

• Robot công nghiệp: Điều khiển cánh tay robot, cơ cấu chuyển động cần momen cao và góc quay rộng.

• Mô hình RC: Sử dụng trong xe RC, máy bay, thuyền với yêu cầu lực mạnh và chuyển động linh hoạt.

• Dự án DIY: Dùng trong các dự án tự chế như robot chiến đấu, xe robot.

• Tự động hóa: Điều khiển van, cửa tự động hoặc các cơ cấu cơ khí.

• Giáo dục STEM: Hỗ trợ các bài học về lập trình, điều khiển và cơ học robot.

Sơ đồ chân

• Dây đỏ (VCC): Nguồn dương, cấp điện áp 4.8V - 7.4V.

• Dây nâu/đen (GND): Nối đất.

• Dây cam/vàng (Signal): Chân tín hiệu PWM để điều khiển góc quay của servo.

Lưu ý: Đảm bảo cấp nguồn đúng điện áp (4.8V - 7.4V) để tránh hư hỏng servo. Kiểm tra datasheet để xác nhận thông số nguồn chính xác.

Thông số kĩ thuật

• Loại động cơ: Servo kỹ thuật số (Digital Servo)

• Góc quay: 270 độ

• Momen xoắn: 20Kg.cm (4.8V) - 22Kg.cm (6.8V)

• Điện áp hoạt động: 4.8V - 7.4V

• Tốc độ quay: 0.18 giây/60° (4.8V) - 0.16 giây/60° (6.8V)

• Bánh răng: Kim loại (Metal Gear)

• Chất liệu vỏ: Kim loại (màu xanh lam)

• Kích thước: 40mm x 20mm x 38mm (tiêu chuẩn servo)

• Trọng lượng: Khoảng 55g

• Dây cáp: 3 chân, dài 30cm

• Nhiệt độ hoạt động: -20°C đến 60°C

Hình ảnh - Hướng dẫn sử dụng

1. Kết nối servo:

   • Nối dây đỏ (VCC) với nguồn 4.8V - 7.4V.

   • Nối dây nâu/đen (GND) với đất của nguồn và vi điều khiển.

   • Nối dây cam/vàng (Signal) với chân PWM của vi điều khiển (ví dụ: chân D9 trên Arduino).

2. Cấp nguồn:

   • Sử dụng nguồn ngoài (như pin LiPo hoặc adapter) để cấp cho servo, không dùng trực tiếp nguồn 5V từ vi điều khiển vì servo tiêu thụ dòng lớn.

3. Lập trình điều khiển:

   • Sử dụng thư viện Servo.h trên Arduino IDE để điều khiển góc quay (0° - 270°).

   • Ví dụ: servo.write(135) để quay servo đến góc 135 độ.

4. Lắp ráp:

   • Gắn servo vào khung robot hoặc cơ cấu, sử dụng vít và cánh servo (servo horn) nếu cần.

   • Đảm bảo servo được cố định chắc chắn để tránh rung lắc khi hoạt động.

5. Bảo trì:

   • Tránh để servo chịu tải vượt quá momen định mức (20Kg) để tránh hư hỏng bánh răng.

   • Kiểm tra dây cáp và kết nối định kỳ để đảm bảo không bị lỏng.

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
