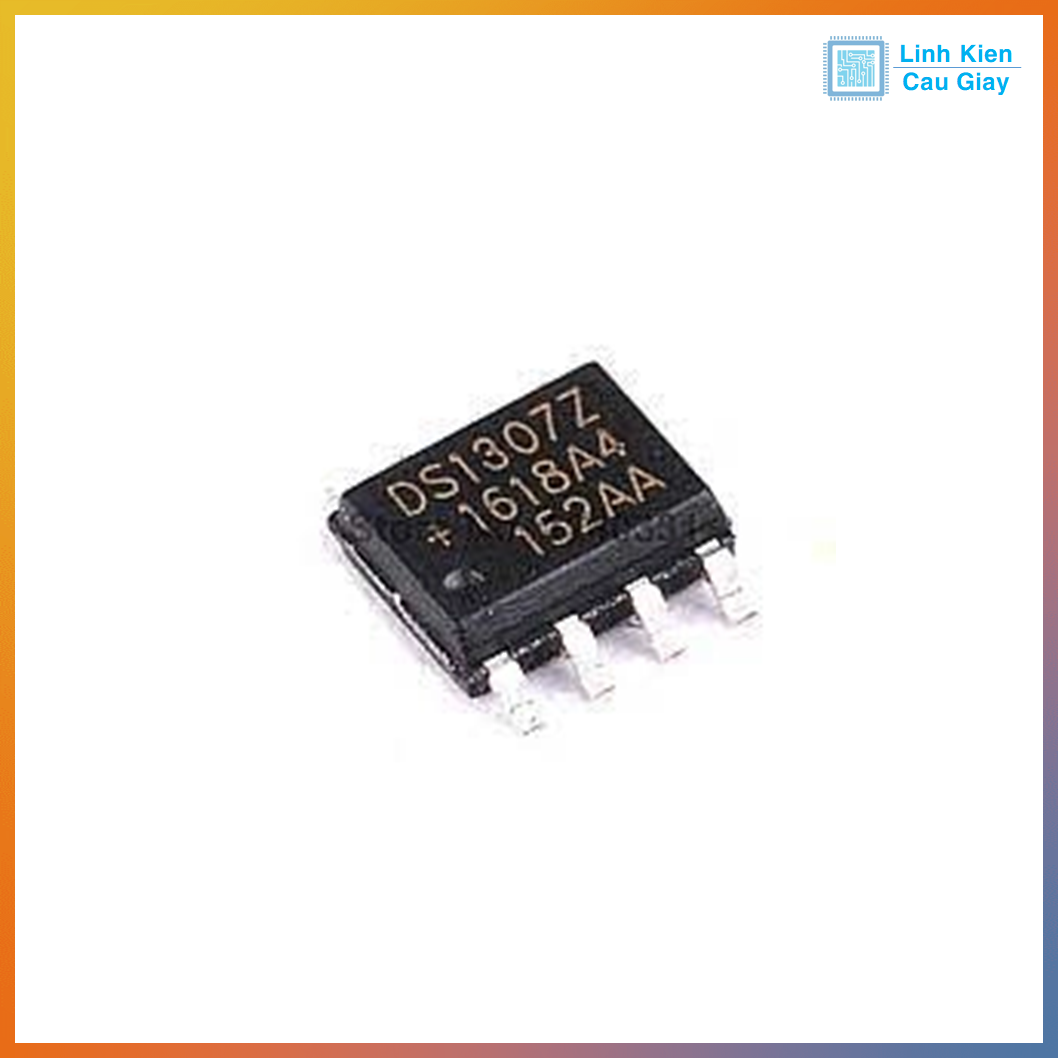

Kiểu chân và kích thước của IC DS1307:

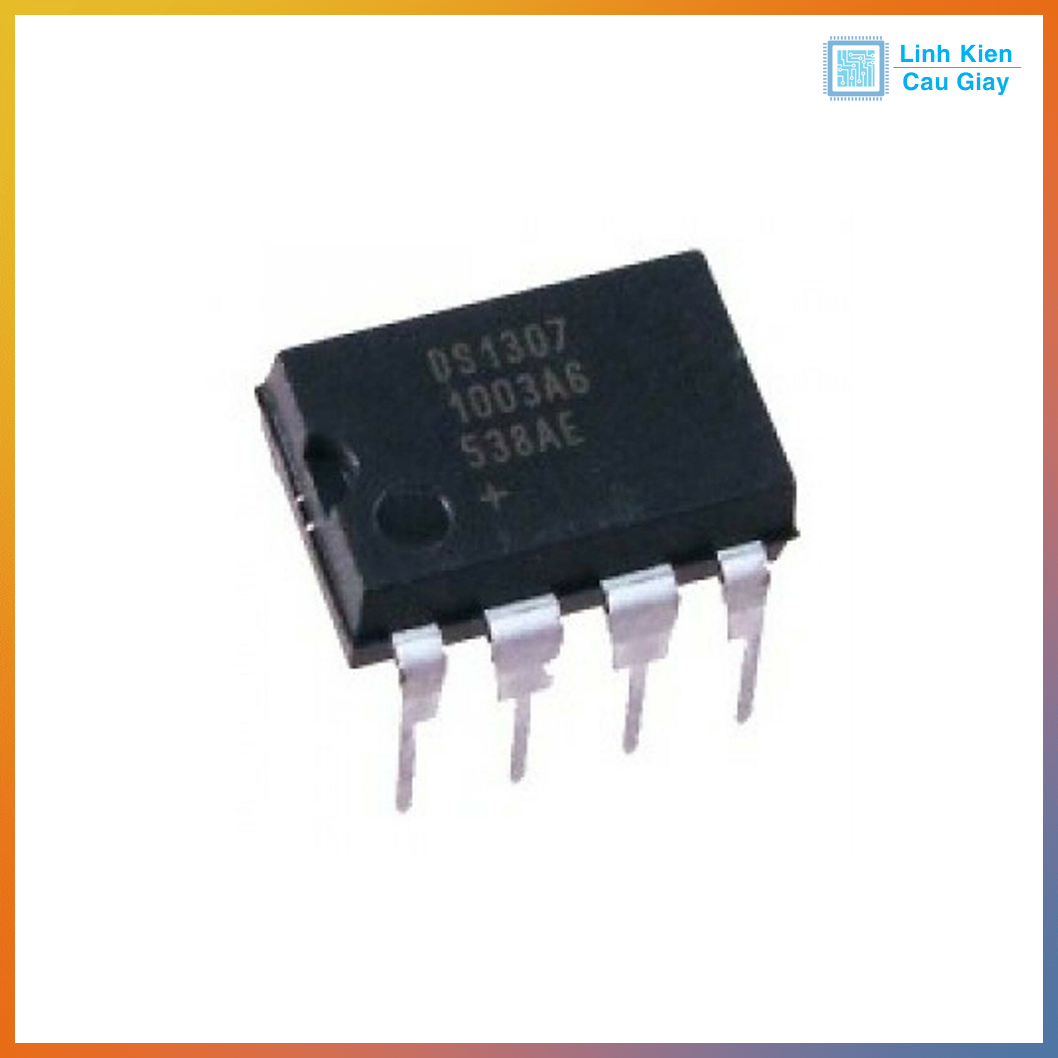

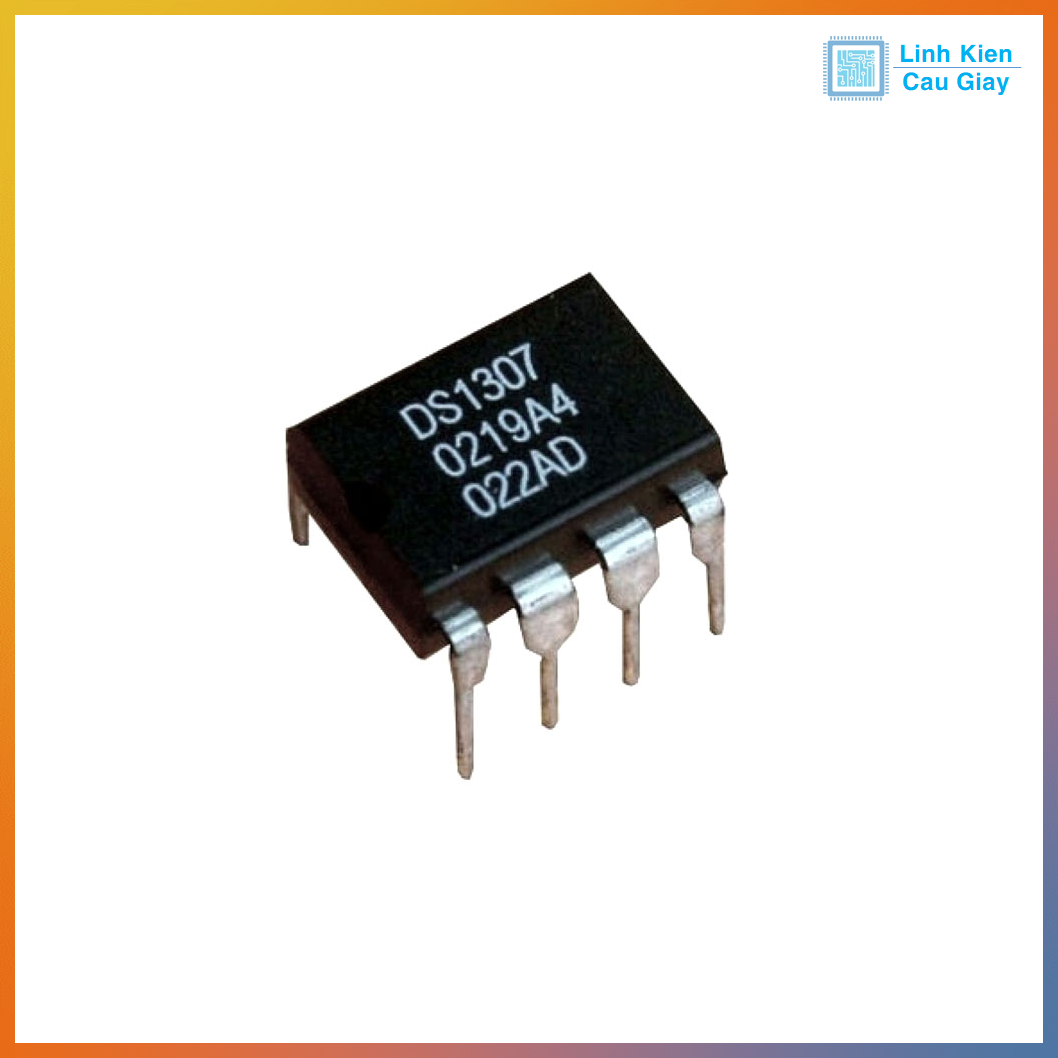

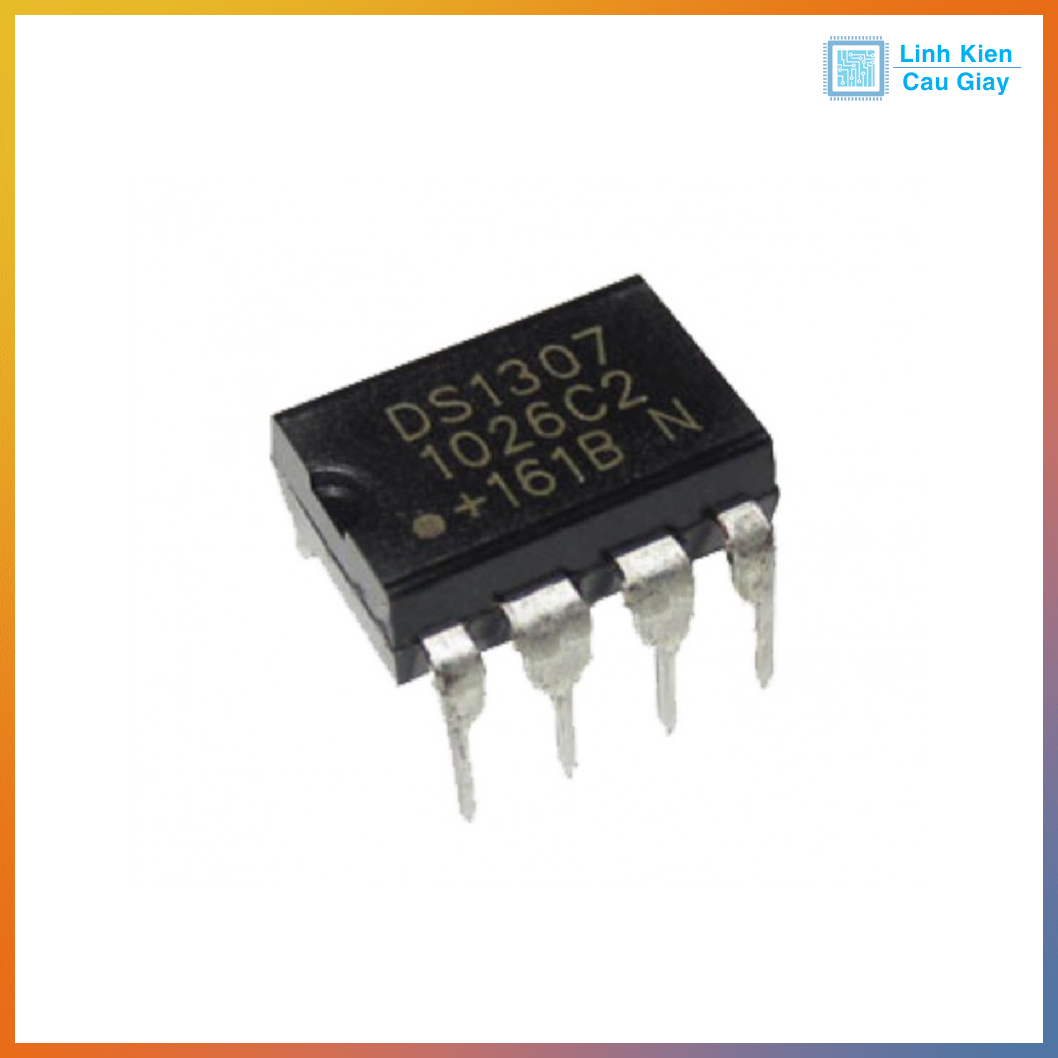

DS1307 có kiểu chân 8PIN-DIP

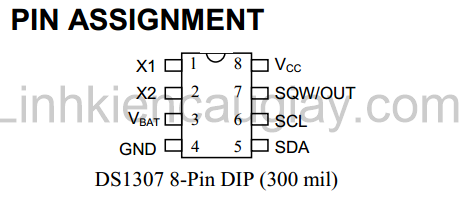

THỨ TỰ CHÂN CỦA DS1307

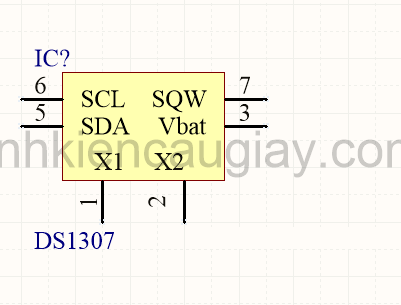

IC DS1307 TRONG ALTIUM

KÝ HIỆU VÀ CHỨC NĂNG CÁC CHÂN CỦA IC DS1307

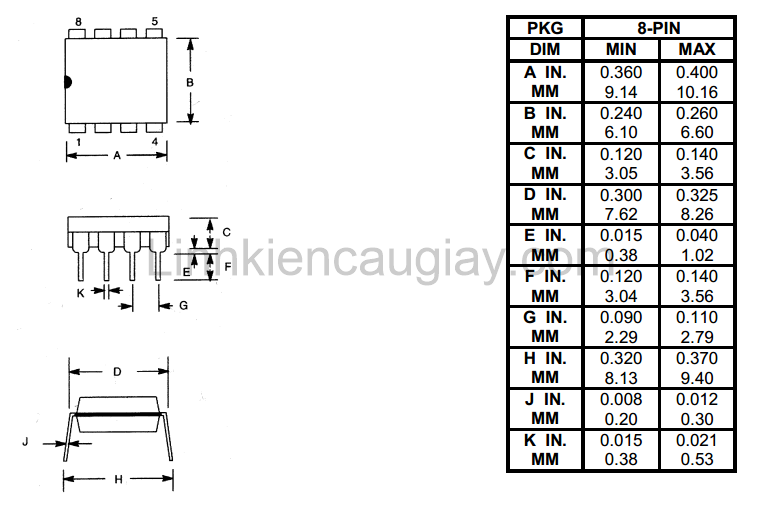

KÍCH THƯỚC IC VÀ KÍCH THƯỚC CHÂN CỦA DS1307

Bộ nhớ DS1307 có tất cả 64 thanh ghi 8-bit được đánh địa chỉ từ 0 đến 63 (từ 0x00 đến 0x3F theo hệ hexadecimal). Tuy nhiên, thực chất chỉ có 8 thanh ghi đầu là dùng cho chức năng “đồng hồ” (tôi sẽ gọi là RTC) còn lại 56 thanh ghi bỏ trông có thể được dùng chứa biến tạm như RAM nếu muốn. Bảy thanh ghi đầu tiên chứa thông tin về thời gian của đồng hồ bao gồm: giây (SECONDS), phút (MINUETS), giờ (HOURS), thứ (DAY), ngày (DATE), tháng (MONTH) và năm (YEAR). Việc ghi giá trị vào 7 thanh ghi này tương đương với việc “cài đặt” thời gian khởi động cho RTC. Việc đọc giá từ 7 thanh ghi là đọc thời gian thực mà chip tạo ra. Ví dụ, lúc khởi động chương trình, chúng ta ghi vào thanh ghi “giây” giá trị 42, sau đó 12s chúng ta đọc thanh ghi này, chúng ta thu được giá trị 54. Thanh ghi thứ 8 (CONTROL) là thanh ghi điều khiển xung ngõ ra SQW/OUT (chân 6). Tuy nhiên, do chúng ta không dùng chân SQW/OUT nên có thề bỏ qua thanh ghi thứ 8

CHI TIẾT CÁC THANH GHI

Công dụng sản phẩm:

• Có thể đếm thời gian thực tế giờ, phút, giây, ngày, tháng, năm đến năm 2100 .
• Giao tiếp với IC qua giao tiếp I2C.
• Có thể đếm thời gian theo định dạnh 24h hoặc 12h.
• Chip có bộ dò phát hiện mất nguồn và có thể sử dụng nguồn bằng PIN dự phòng lên không bị mất giờ.
