IC NE555 – IC Tạo Xung/Định Thời 555 Timer (DIP8/SOP8)

Mô tả sản phẩm

IC NE555 là IC tạo xung/định thời (Timer IC) nổi tiếng nhất, dùng để tạo xung vuông, xung đơn, tạo trễ thời gian, PWM điều chỉnh độ sáng LED/tốc độ motor, mạch nhấp nháy, còi báo, mạch chống dội nút nhấn… NE555 có 2 phiên bản phổ biến: chân cắm DIP-8 dễ lắp ráp cho DIY/học tập và chân dán SOP-8/SOIC-8 gọn nhẹ cho sản xuất. Linh kiện rẻ, dễ dùng, tài liệu nhiều, phù hợp mọi cấp độ từ học sinh đến kỹ thuật.

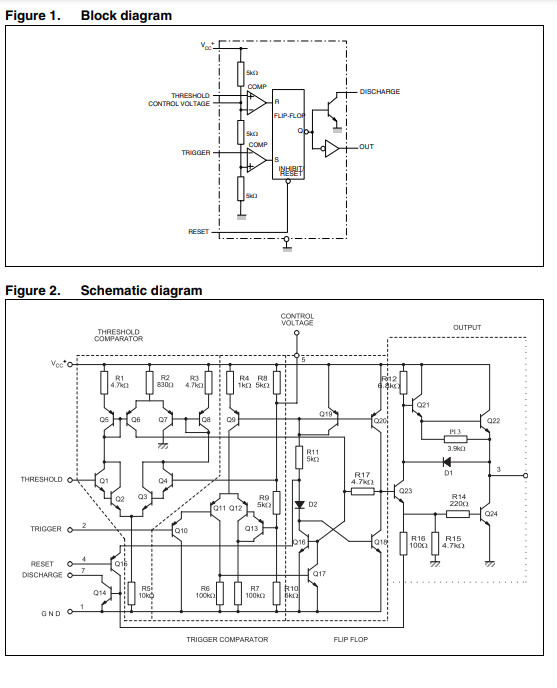

NE555 là IC định thời đa năng gồm bộ so sánh, chốt RS, transistor xả và tầng xuất tín hiệu. IC có thể cấu hình:
Astable: tự dao động tạo xung liên tục (xung vuông)
Monostable: tạo xung 1 lần theo kích (tạo trễ/định thời)
PWM: điều chỉnh độ rộng xung để dim LED hoặc điều tốc động cơ DC (qua tầng công suất)
NE555 chạy phổ biến ở 5V–15V (tùy loại), dễ mua, dễ thay thế, hoạt động ổn định.

Ứng dụng

Tạo xung nhấp nháy LED, đèn chớp, còi hú
Mạch tạo trễ bật/tắt (delay ON/OFF)
PWM dim LED, điều tốc motor DC (kết hợp MOSFET)
Tạo clock cho CD4017 (đèn chạy), CD4024 (chia tần), mạch số khác
Mạch tạo âm đơn giản (buzzer/speaker)
Chống dội nút nhấn, tạo xung kích relay

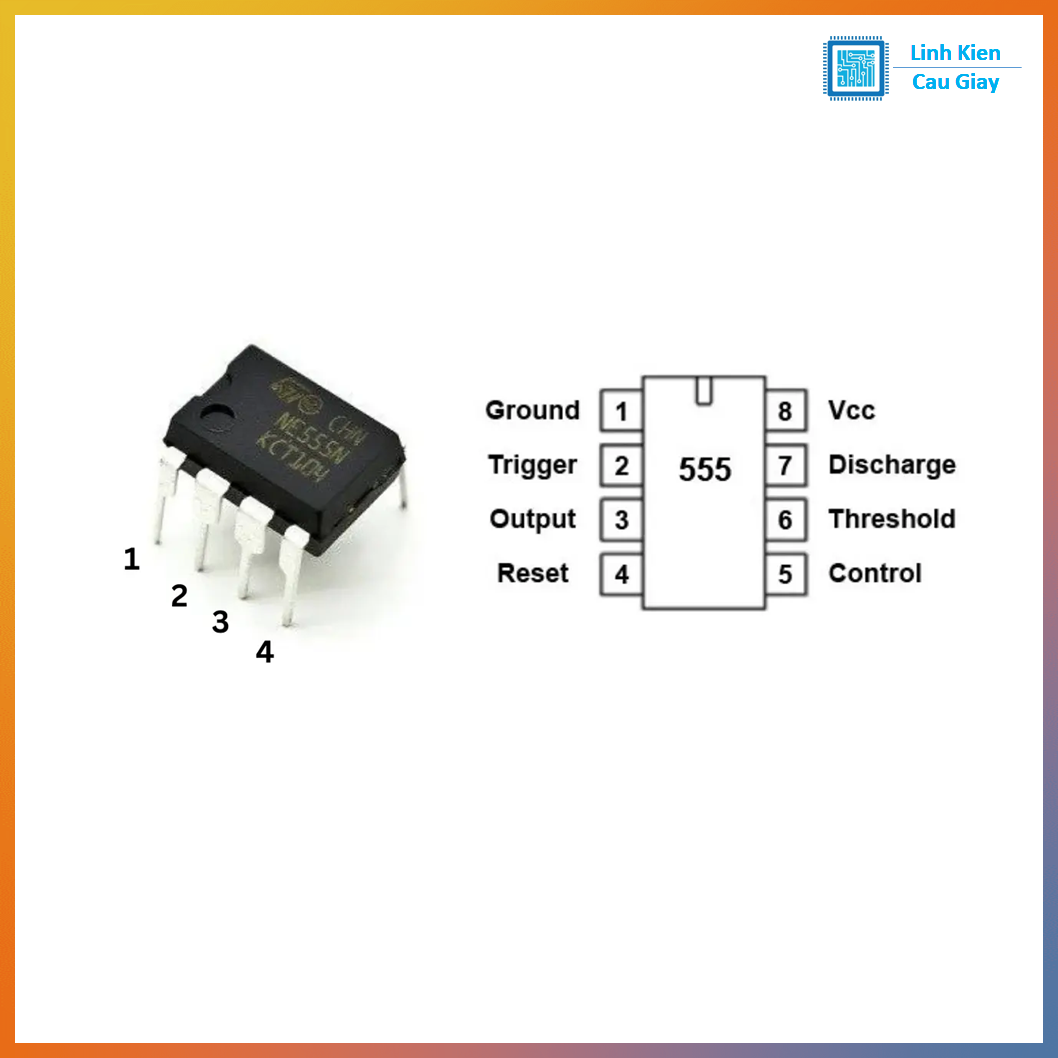

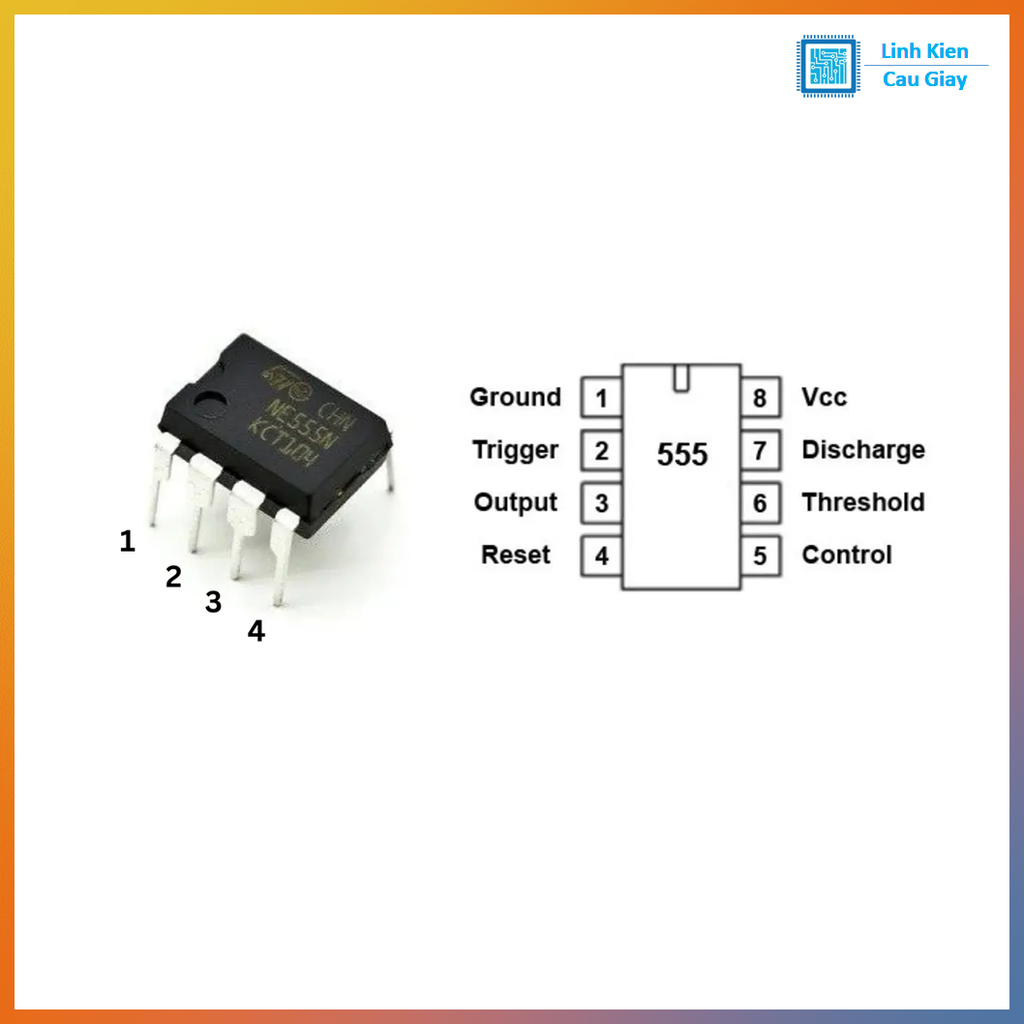

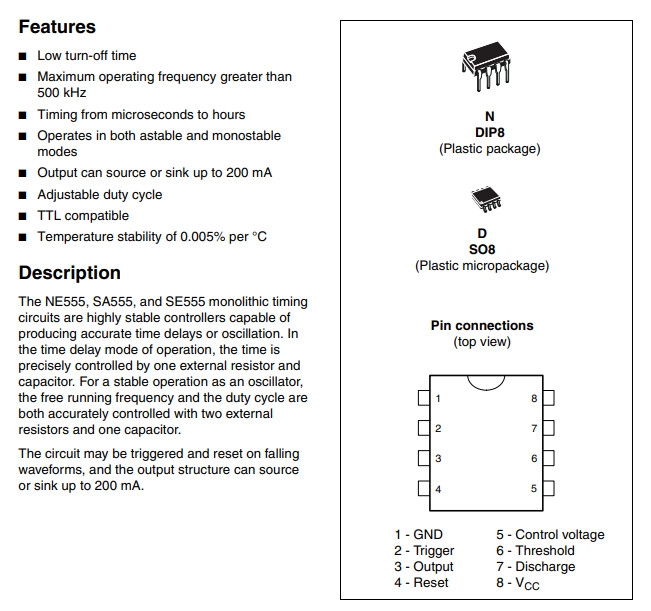

Sơ đồ chân

1 GND: Mass
2 TRIG: Kích xung (kéo thấp để kích ở chế độ monostable)
3 OUT: Ngõ ra xung
4 RESET: Reset (thường kéo lên VCC để chạy bình thường)
5 CTRL (CV): Chân điện áp điều khiển (thường nối tụ 10nF xuống GND để chống nhiễu)
6 THRES: Ngưỡng so sánh (liên quan tụ thời gian)
7 DISCH: Xả tụ (transistor xả)
8 VCC: Nguồn dương

Thông số kĩ thuật

Loại: Timer IC / Oscillator
Nguồn hoạt động: thường 4.5V–15V (NE555 chuẩn; tùy hãng)
Tần số tạo xung: từ rất thấp đến hàng chục kHz (tùy R-C và tải)
Ngõ ra: mức logic, có thể kéo tải nhỏ trực tiếp; tải lớn nên dùng transistor/MOSFET

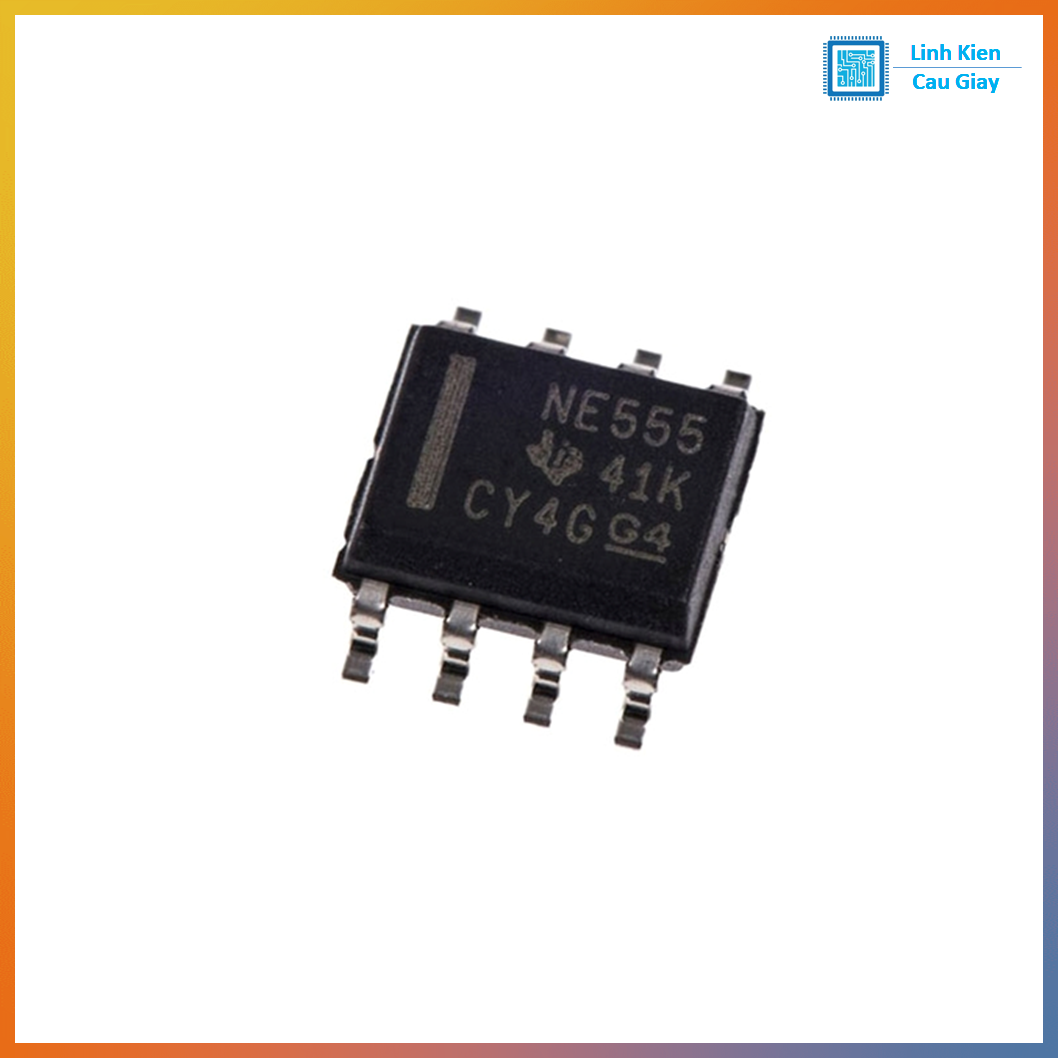

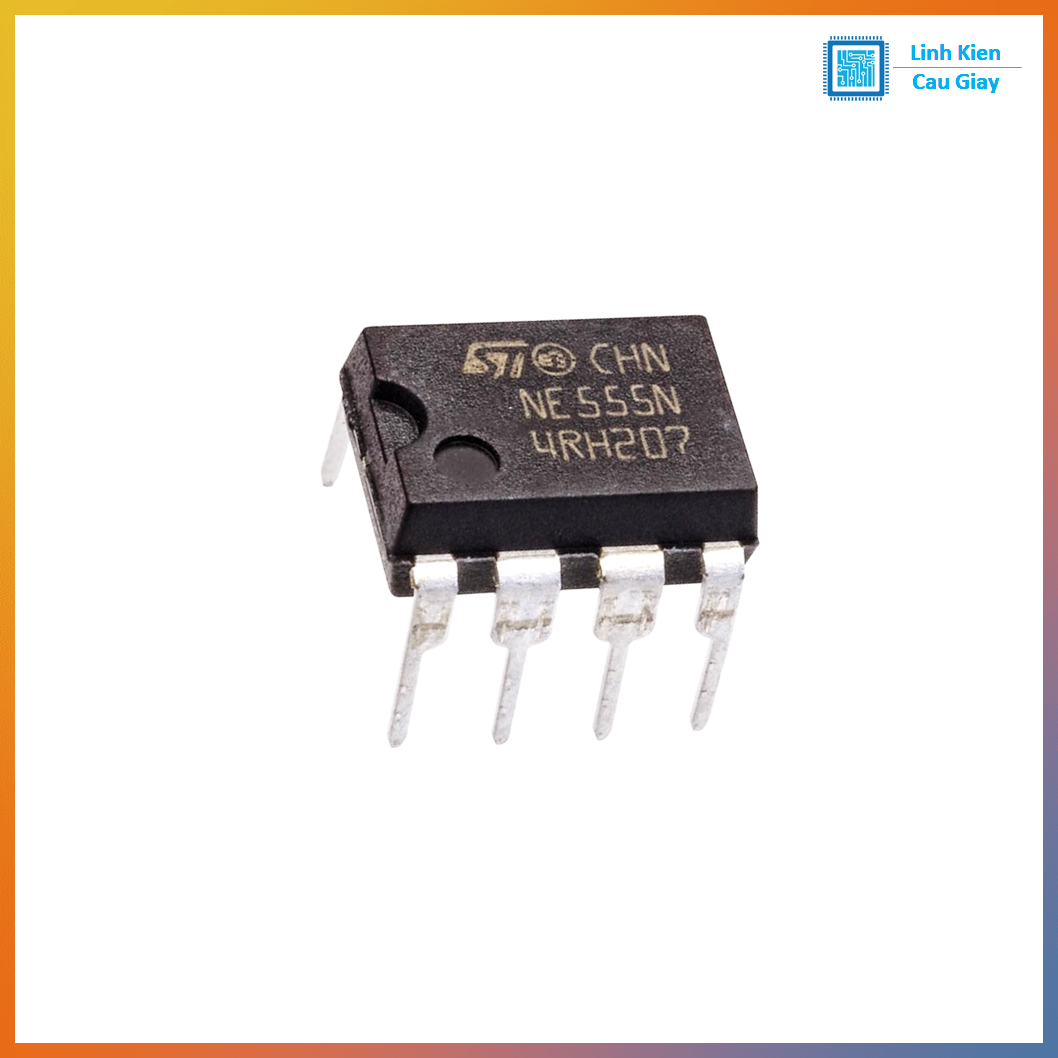

Đóng gói: DIP-8 (chân cắm), SOP-8/SOIC-8 (chân dán)

Hướng dẫn sử dụng

A) Chế độ Astable (tạo xung liên tục)
Cách mắc cơ bản: dùng 2 điện trở R1, R2 và tụ C để đặt tần số.
Tần số xấp xỉ: f ≈ 1 / (0.693 × (R1 + 2R2) × C)
Ngõ ra lấy tại chân OUT (pin 3).
Ứng dụng: làm xung clock cho CD4017 để chạy LED, làm đèn nhấp nháy.

B) Chế độ Monostable (tạo xung 1 lần / tạo trễ)
Đặt thời gian xung: T ≈ 1.1 × R × C
Kéo TRIG (pin 2) xuống thấp trong chốc lát để kích → OUT lên mức 1 trong thời gian T rồi về 0.

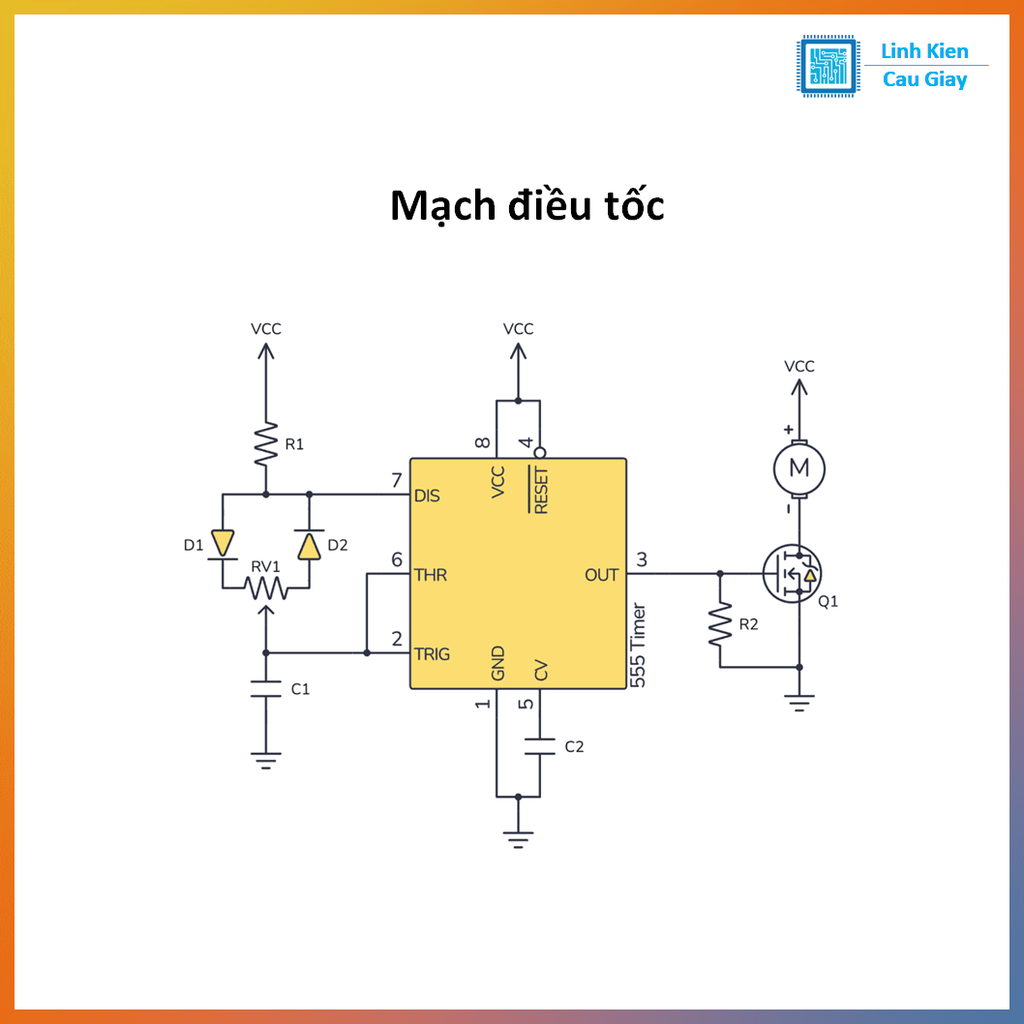

C) PWM dim LED / điều tốc motor
Dùng biến trở + diode tách đường nạp/xả để điều chỉnh duty (độ rộng xung).
Lưu ý: Motor/LED công suất nên điều khiển qua MOSFET, không lấy trực tiếp từ OUT.

Mẹo ổn định mạch
Gắn tụ 100nF sát VCC–GND của IC
Chân CTRL (pin 5) gắn tụ 10nF xuống GND để giảm nhiễu
RESET (pin 4) nên kéo lên VCC nếu không dùng

Hình ảnh
