Gá đỡ cảm biến tiệm cận E18-D80

Mô tả sản phẩm

• Gá đỡ cảm biến E18-D80 được làm từ mica/acrylic trong suốt độ cứng cao, giúp cố định cảm biến quang E18 chắc chắn và thẩm mỹ trên robot, mô hình, máy CNC hoặc hệ thống tự động hóa.

• Thiết kế theo tiêu chuẩn E18-D80, vừa khít đường kính sensor 18–19mm, bề mặt phẳng, khoét lỗ tròn đẹp, độ dày đồng đều.

• Có rãnh bắt vít dài (slot 13.6mm) cho phép tùy chỉnh vị trí cảm biến, đảm bảo góc chiếu chính xác nhất.

• Trọng lượng nhẹ chỉ 2.1g, không ảnh hưởng tới kết cấu robot.

• Sản phẩm đi kèm ốc & đai ốc đầy đủ, dễ lắp đặt và tương thích với mọi dòng cảm biến dạng trụ E18.

Ứng dụng

• Lắp đặt cảm biến tiệm cận quang E18-D80NK / E18-D80NL / E18-D80.

• Robot tránh vật cản, robot line, robot tự hành.

• Máy CNC mini, máy đóng gói, dây chuyền công nghiệp.

• Hệ thống kiểm tra sản phẩm, máy phân loại.

• Giải pháp gắn cảm biến trong dự án STEM – DIY.

Sơ đồ chân

(Gá đỡ không có chân điện, nhưng mô tả theo tiêu chuẩn cảm biến E18 để người mua dễ hiểu)
Cảm biến E18 gắn vào gá có 3 dây:

• Nâu (Brown): VCC

• Xanh dương (Blue): GND

• Đen (Black): Tín hiệu OUT
  Gá chỉ có nhiệm vụ cố định cảm biến, không xử lý điện.

Thông số kĩ thuật

• Chất liệu: Acrylic trong suốt

• Trọng lượng: 2.1g

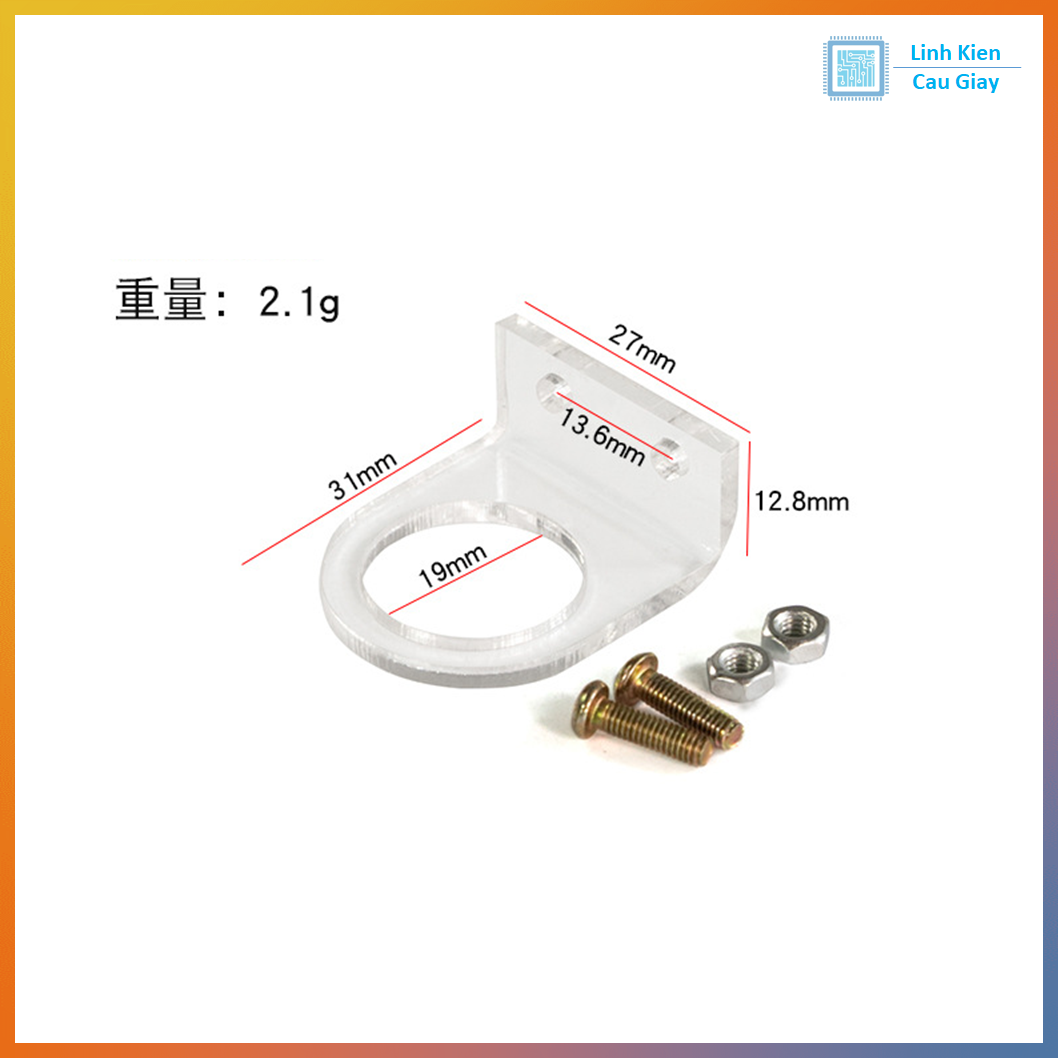

• Kích thước:

  • Đường kính lỗ gắn cảm biến: 19mm

  • Chiều dài tổng thể: 31mm

  • Chiều rộng mặt gá: 27mm

  • Rãnh chỉnh vít: 13.6mm

  • Chiều cao gá: 12.8mm

• Phụ kiện đi kèm:

  • 2× ốc bắt cảm biến

  • 2× đai ốc siết

• Sai số gia công: 1–3mm (do đo thủ công)

Hướng dẫn sử dụng

• Đưa cảm biến E18-D80 vào lỗ tròn Ø19mm.

• Căn chỉnh khoảng cách bằng rãnh 13.6mm.

• Siết chặt bằng ốc & đai ốc đi kèm.

• Lắp toàn bộ gá lên khung robot hoặc mặt phẳng bằng 2 ốc phù hợp.

• Điều chỉnh lại góc cảm biến trước khi cấp điện cho robot/máy.

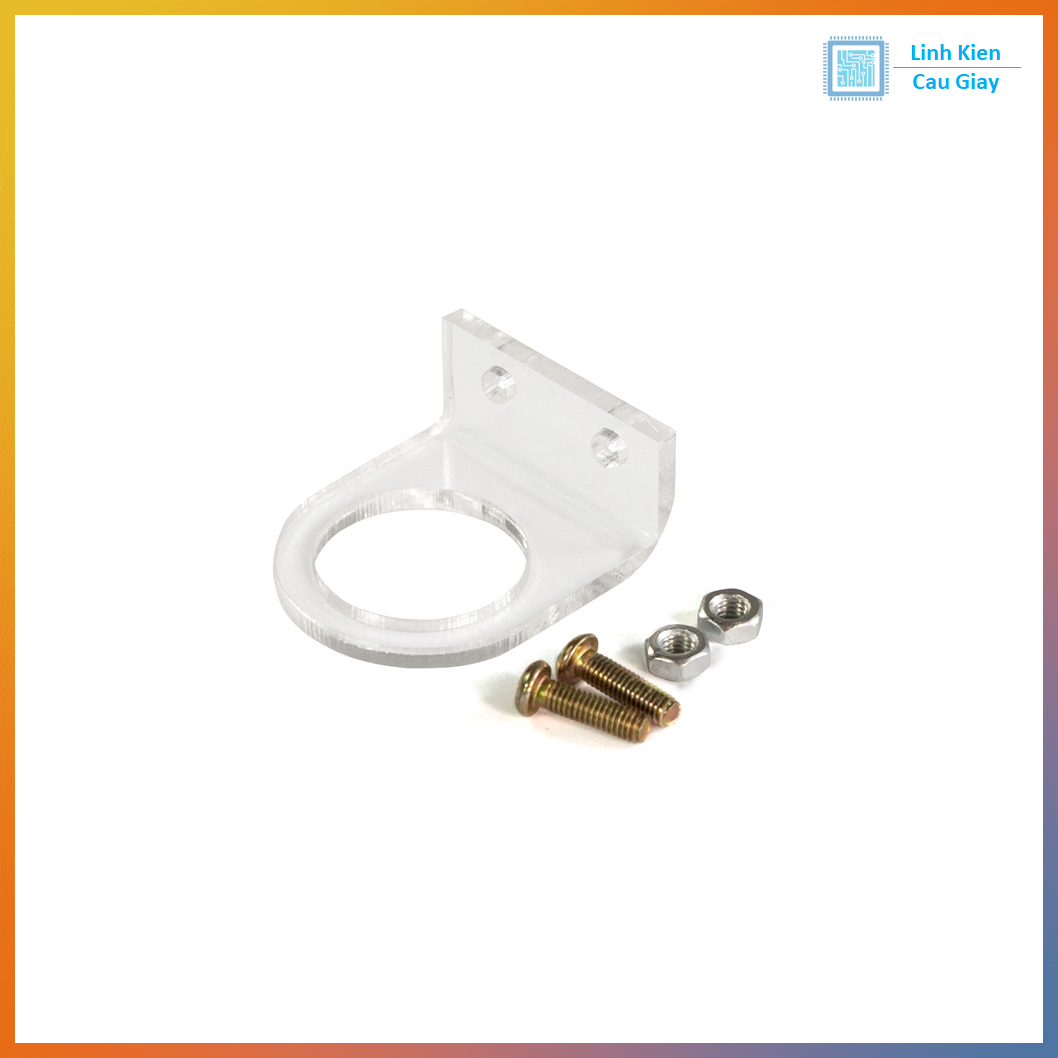

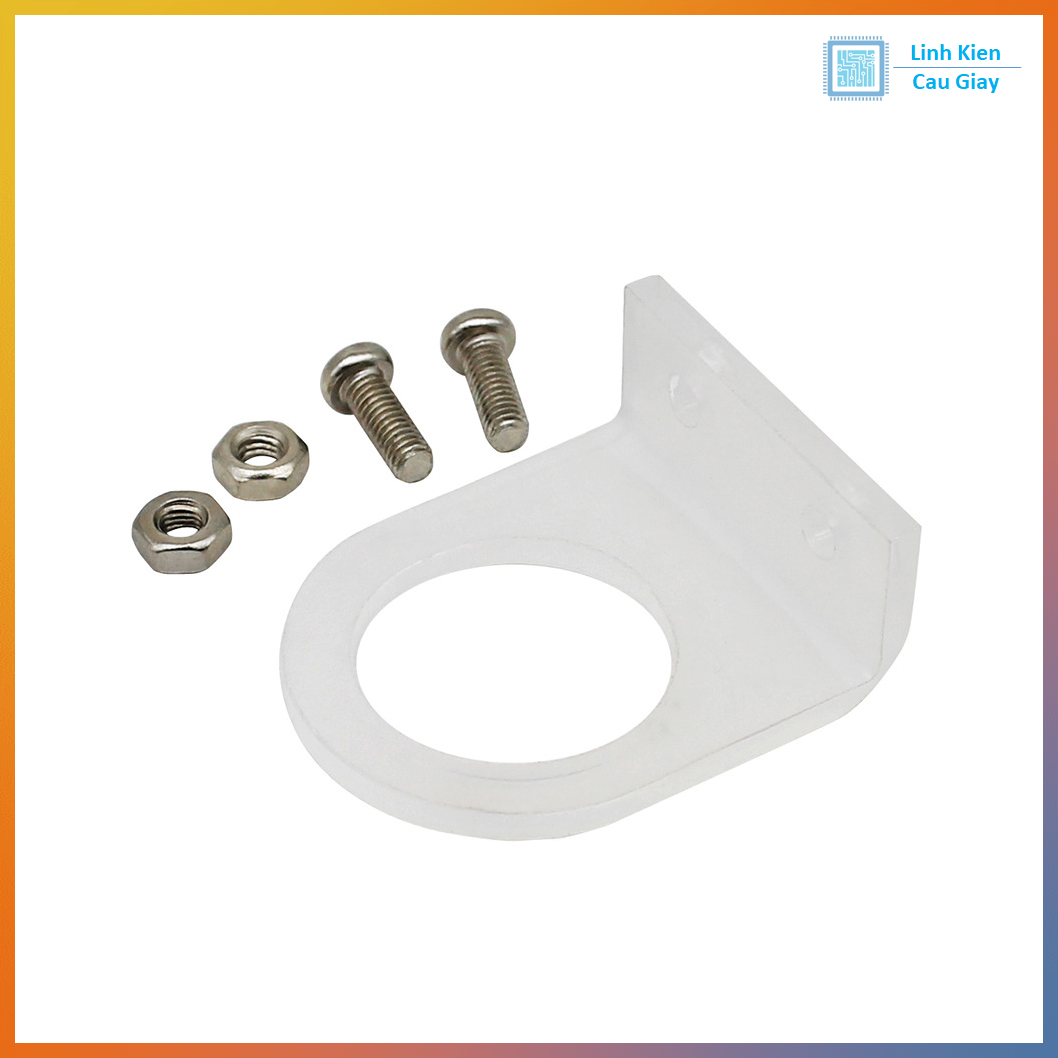

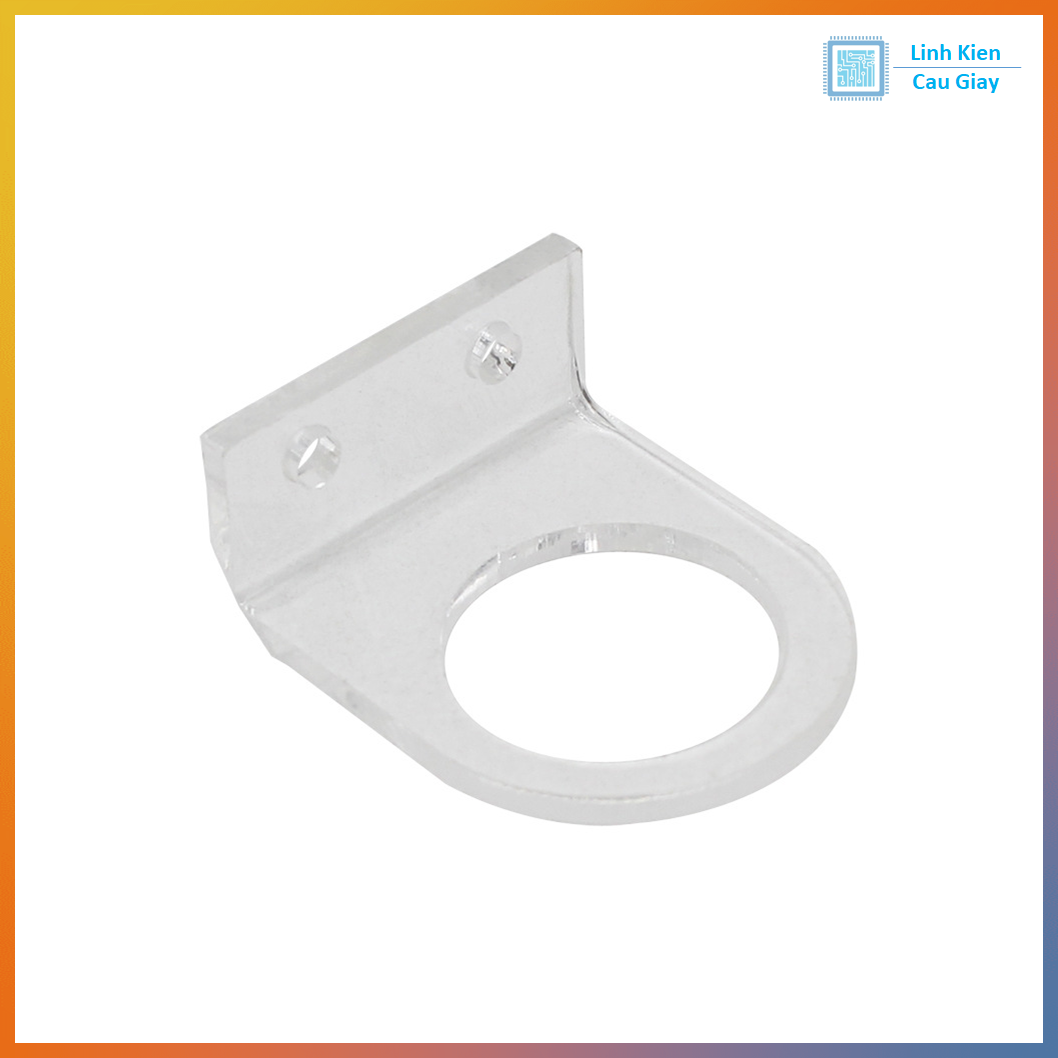

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
