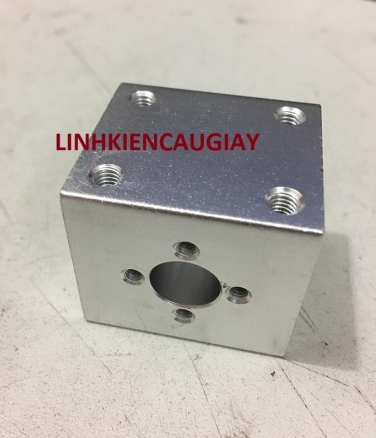

Gá bắt đai ốc trục vít me T8

Mô tả sản phẩm

Gá bắt đai ốc trục vít me T8 là linh kiện quan trọng dùng trong máy in 3D, máy CNC mini, máy khắc laser và các hệ truyền động tuyến tính. Sản phẩm được gia công từ nhôm nguyên khối, bề mặt phay CNC sắc nét, độ cứng cao, chịu lực tốt, đảm bảo đai ốc đồng T8 được cố định chắc chắn và vận hành mượt mà trên trục vít me.

Thiết kế chuẩn công nghiệp với lỗ lắp đai ốc T8 chính giữa, kết hợp 4–6 lỗ ren M3/M4 để gắn lên ray trượt, nhôm định hình hoặc cụm chuyển động Z/Y/X. Gá nhôm giữ đai ốc T8 giúp vít me xoay và sinh ra chuyển động tuyến tính chính xác – không rung – không lệch trục.

Sử dụng chuẩn T8 Lead Screw Pitch 2mm / 4mm / 8mm, tương thích mọi loại đai ốc đồng T8 phổ biến.

Ứng dụng

• Máy in 3D (Prusa, Ender, Anycubic, Voron mod T8).

• Máy CNC mini 1610 – 2418 – 3018.

• Máy khắc laser.

• Các bộ truyền động tuyến tính, bàn nâng Z, bàn trượt X/Y.

• Robot DIY, cơ cấu nâng – đẩy – dịch chuyển tuyến tính.

• Dự án STEM, mô hình tự động hóa.

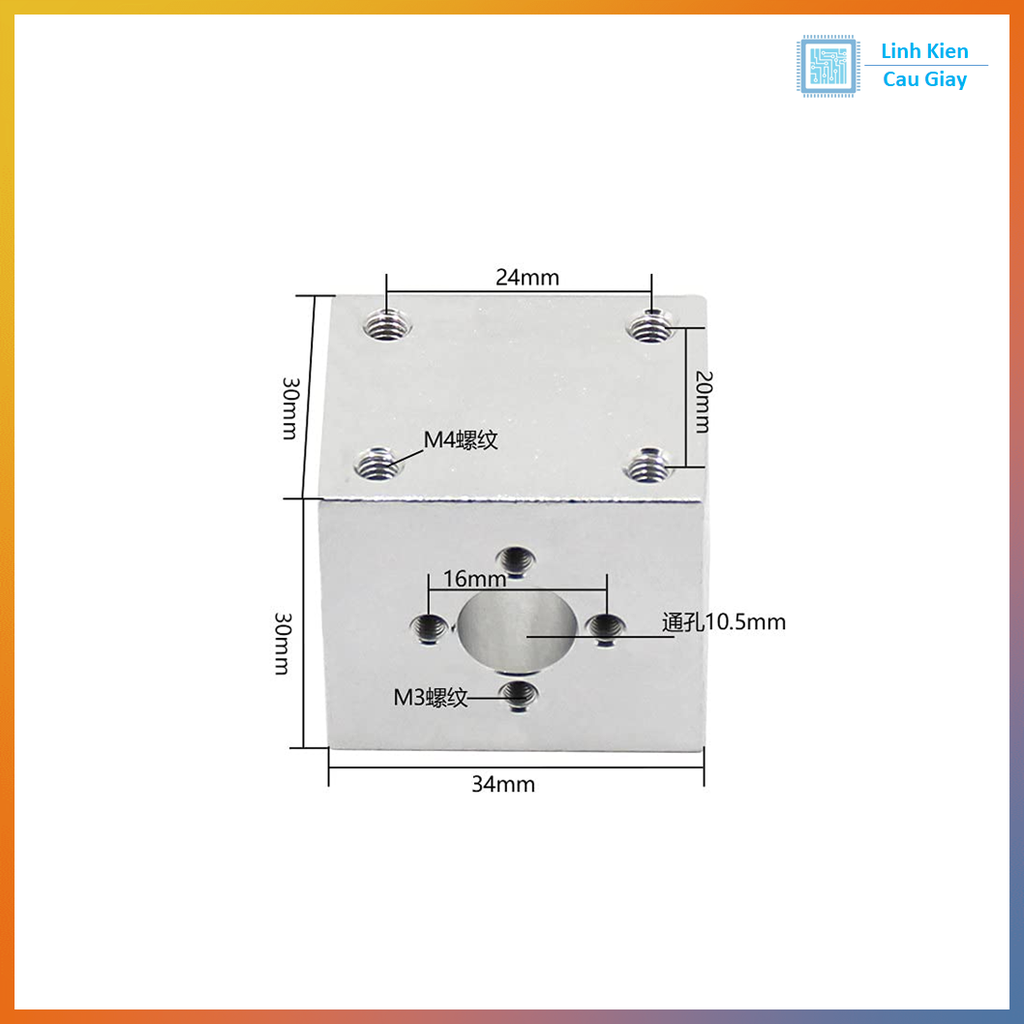

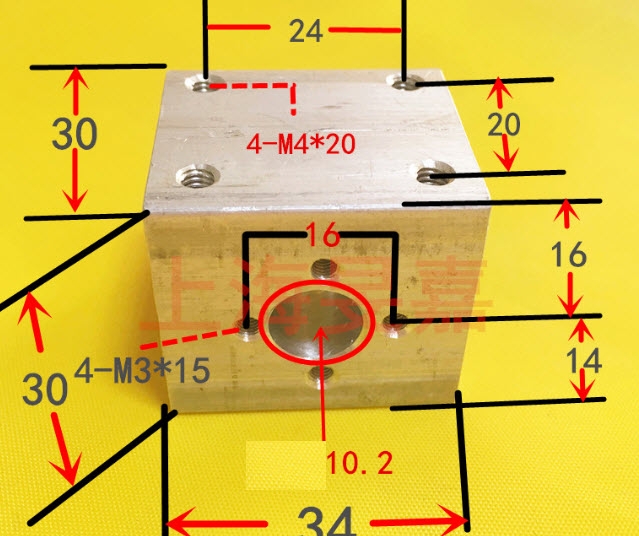

Sơ đồ chân

(Không phải điện tử nên gọi là bố trí lỗ/bracket layout)

• 1 lỗ trung tâm Ø16–17mm để lắp đai ốc đồng T8.

• 4 lỗ ren M4 xung quanh để bắt lên nhôm định hình 2020/2040 hoặc khung máy.

• Khoảng cách các lỗ: tiêu chuẩn bracket T8 (48×42mm tùy phiên bản).

• Ren sâu giúp bắt vít chắc chắn, chống tuột trong quá trình chuyển động.

Thông số kĩ thuật

• Vật liệu: Nhôm CNC nguyên khối.

• Màu sắc: Bạc / Trắng anod.

• Tương thích: Đai ốc đồng T8 tròn hoặc vuông.

• Hệ vít me: TR8/T8 lead screw – bước 2mm/4mm/8mm.

• Số lỗ bắt vít: 4–6 lỗ ren M3/M4 (tùy phiên bản).

• Kích thước chuẩn: 42–46mm (tùy mẫu).

• Độ cứng: Chịu lực tốt, không biến dạng khi siết mạnh.

• Công nghệ sản xuất: Phay CNC, bề mặt anod chống oxi hóa.

Hướng dẫn sử dụng

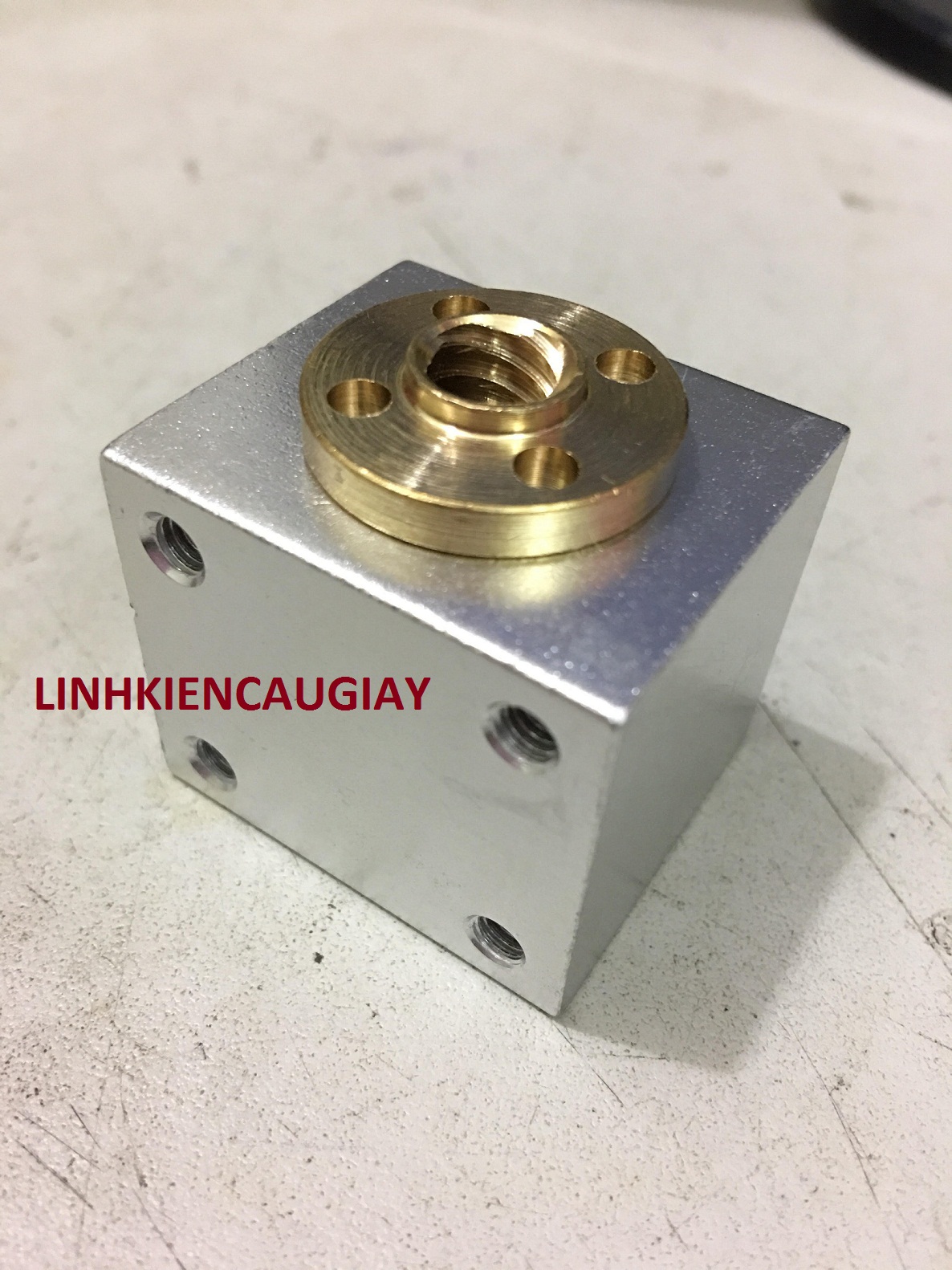

1. Gắn đai ốc đồng T8 vào lỗ trung tâm của gá.

2. Cố định bằng ốc M3/M4 đúng chuẩn, đảm bảo đai ốc không xoay theo trục.

3. Lắp gá lên cụm chuyển động (nhôm định hình hoặc ray trượt).

4. Luồn trục vít me T8 qua đai ốc và kết nối với motor bước NEMA17.

5. Chạy test – kiểm tra độ mượt và độ đồng trục (không kẹt – không rung).

6. Siết chắc toàn bộ vít để hệ thống hoạt động ổn định.

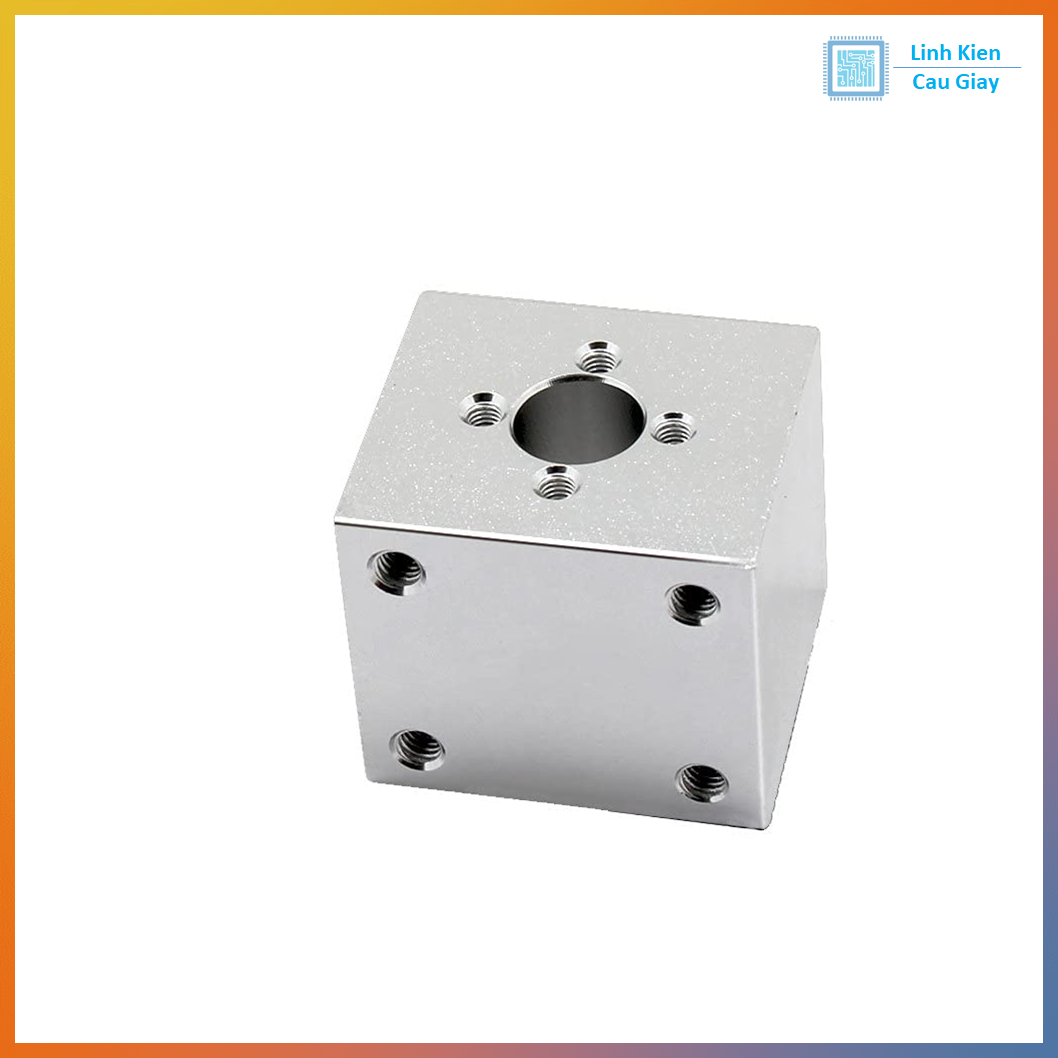

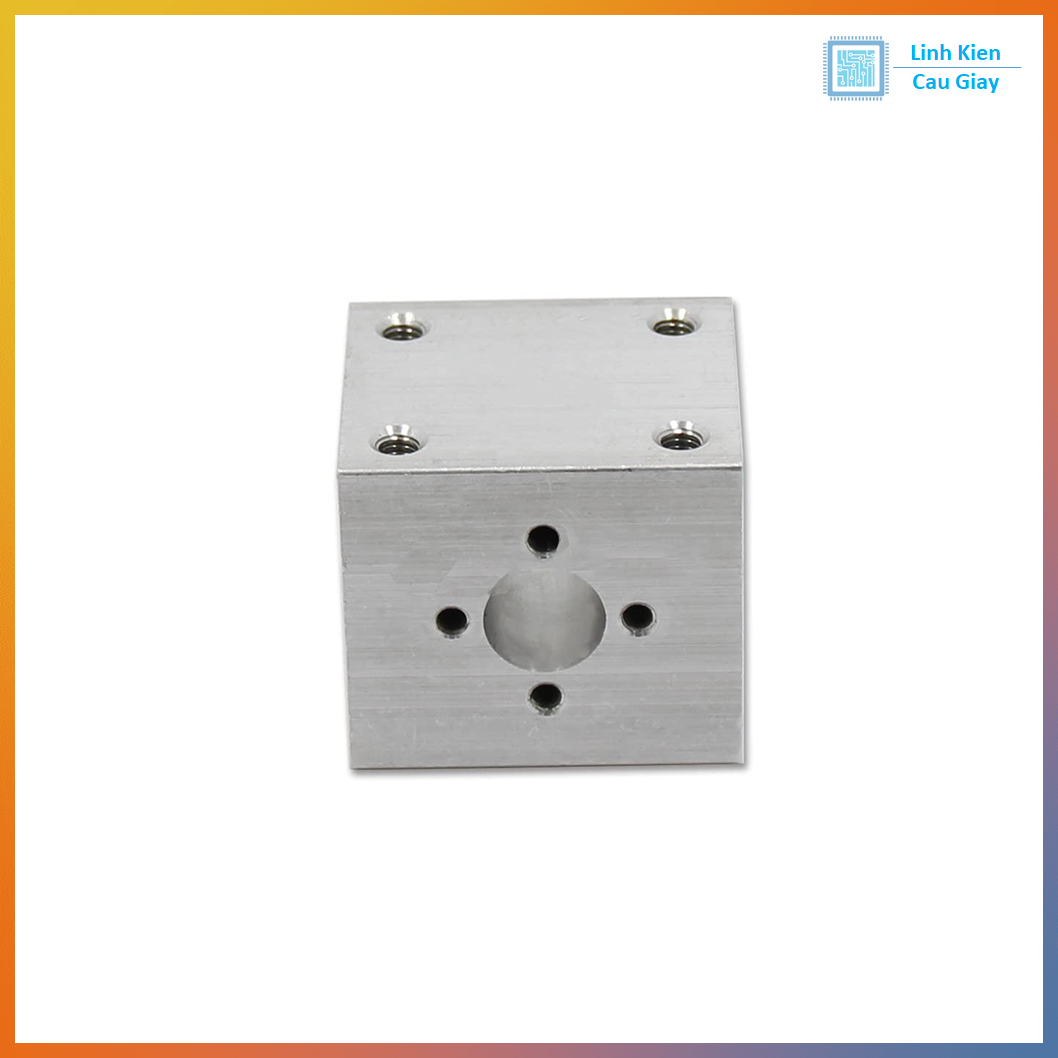

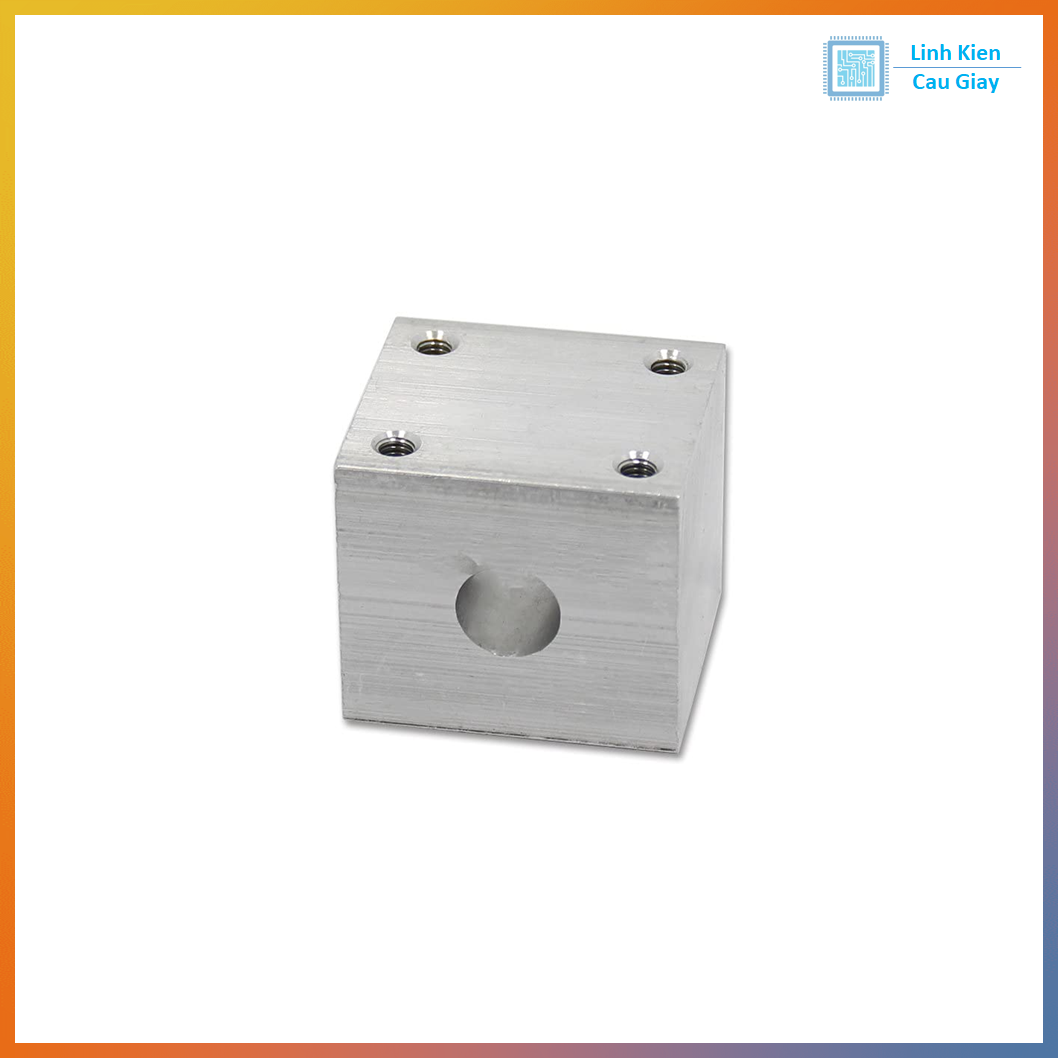

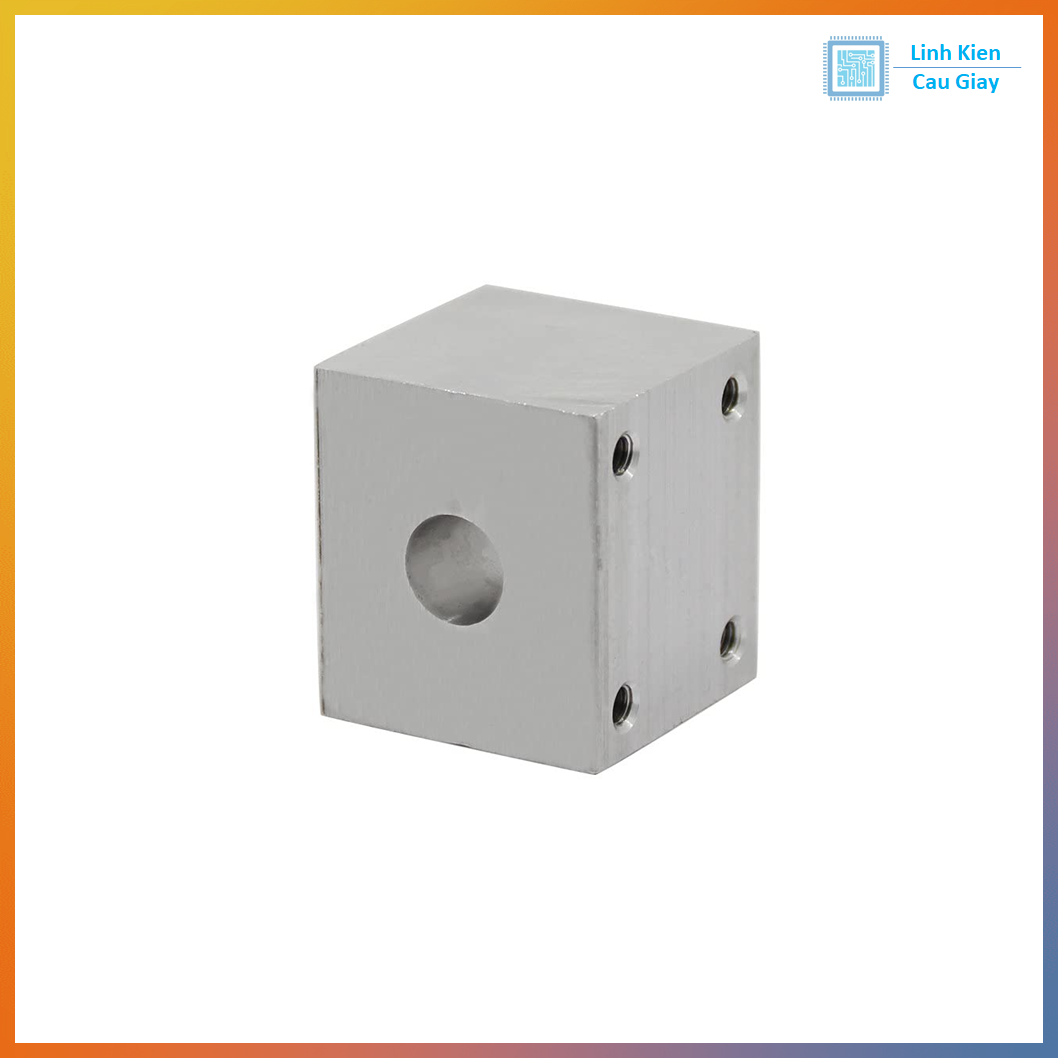

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng

Tại sao chọn mua tại Linh Kiện Cầu Giấy?

✅ Giao hàng toàn quốc – nhanh chóng, đóng gói cẩn thận

✅ Hỗ trợ kỹ thuật nhiệt tình, tư vấn đúng nhu cầu

✅ Cam kết linh kiện chính hãng, đúng mô tả

✅Giá cạnh tranh, phù hợp sinh viên, kỹ sư và DIY Maker

Hashtag

#gabatdaioct8 #gaT8 #T8leadscrew #nutbracketT8 #gaocT8
#khungmayin3D #linhkien3D #linhkiencnc #cncmini #maykhaclaser
#TR8 #T8screwnuthousing #T8bracket #aluminumbracket
#linhkiencaugiy #lkcg #robotDIY #cokhichinhxac

Vít me và đai ốc T8 được dùng nhiều trên các máy in 3D, CNC và laser mini. Khi dựng máy, việc chế tạo giá bắt vào Đai ốc vít me đôi khi gặp một số khó khăn do đai ốc kích thước nhỏ.

LKCG xin giới thiệu quý khách sản phẩm Giá bắt đai ốc vít me T8 với các đặc điểm:

- Chất liệu nhôm, được gia công CNC chính xác

- Tương thích tất cả đai ốc vít me T8 bước 2, 4, 8,...

- Có sẵn lỗ ren ứng với lỗ trên Đai ốc vít me
