Giấy in nhiệt làm mạch điện tử

Mô tả sản phẩm

Giấy in nhiệt làm mạch điện tử (PCB Transfer Paper) là loại giấy chuyên dụng dùng trong kỹ thuật làm mạch in PCB thủ công bằng phương pháp ủi nhiệt – chuyển mực.
Giấy có lớp phủ đặc biệt giúp mực in laser bám tốt và truyền sang bề mặt đồng một cách sắc nét, đường mạch mịn, không bị lem, rất thuận tiện cho học sinh, kỹ sư, maker hoặc người DIY mạch điện tử tại nhà.

Ưu điểm của giấy:

• Cho chất lượng đường mạch rõ, mịn, không đứt nét

• Dễ sử dụng – không cần máy móc phức tạp

• Tiết kiệm thời gian, chi phí làm mạch

• Phù hợp cho cả mạch đơn giản và mạch phức tạp

• Chuyển mạch tốt khi dùng bàn ủi hoặc máy ép nhiệt

Ứng dụng

Giấy in nhiệt PCB được dùng trong:

• ✔ Làm mạch điện tử thủ công (Toner Transfer Method)

• ✔ Làm prototyping PCB nhanh tại nhà

• ✔ Thử nghiệm mạch Arduino, ESP, nguồn, cảm biến…

• ✔ Dạy học STEM – thực hành mạch điện tử

• ✔ Chế tạo module, board test nhanh trước khi sản xuất công nghiệp

Thông số kĩ thuật

• Loại: Giấy in nhiệt làm mạch PCB

• Kích thước: A4 (phổ biến nhất)

• Độ kết dính mực: cao – phù hợp in laser

• Độ bóng: cao, cho đường nét sắc

• Nhiệt độ chuyển mạch: 150–200°C

• Tương thích:

  • Máy in laser

  • Bàn ủi nhiệt

  • Máy ép nhiệt A4/A3

• Màu sắc giấy: vàng

Hướng dẫn sử dụng

Giấy không có chân – phần này mô tả quy trình chuyển mạch, giúp SEO tốt hơn.

Quy trình làm mạch bằng giấy in nhiệt:

1. In mạch PCB bằng máy in laser lên mặt bóng của giấy.

2. Cắt giấy và đặt lên tấm đồng đã làm sạch.

3. Dùng bàn ủi nhiệt từ 150–200°C ép trong 2–5 phút.

4. Ngâm vào nước → bóc nhẹ lớp giấy ra.

5. Mạch mực bám lại trên đồng → đem đi ăn mòn (FeCl3 / H2O2).

6. Rửa, khoan và hoàn thiện PCB.

• Dùng máy in laser (không dùng máy in phun)

• Làm sạch bề mặt đồng bằng giấy nhám hoặc cồn

• Ủi đều tay, không di chuyển giấy khi đang ép

• Sau khi bóc giấy, kiểm tra đường mạch – có thể dùng bút dầu để sửa

• Bảo quản nơi khô ráo, tránh ẩm

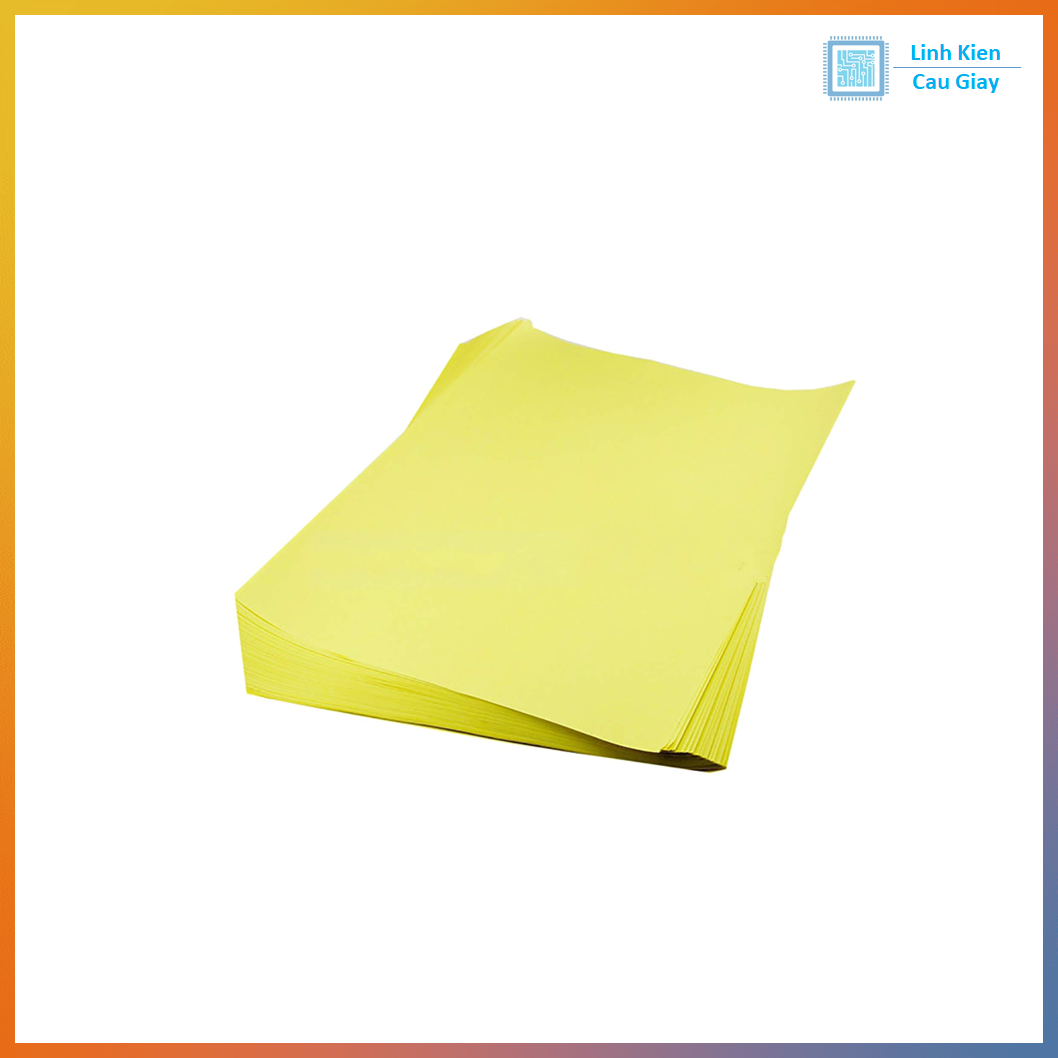

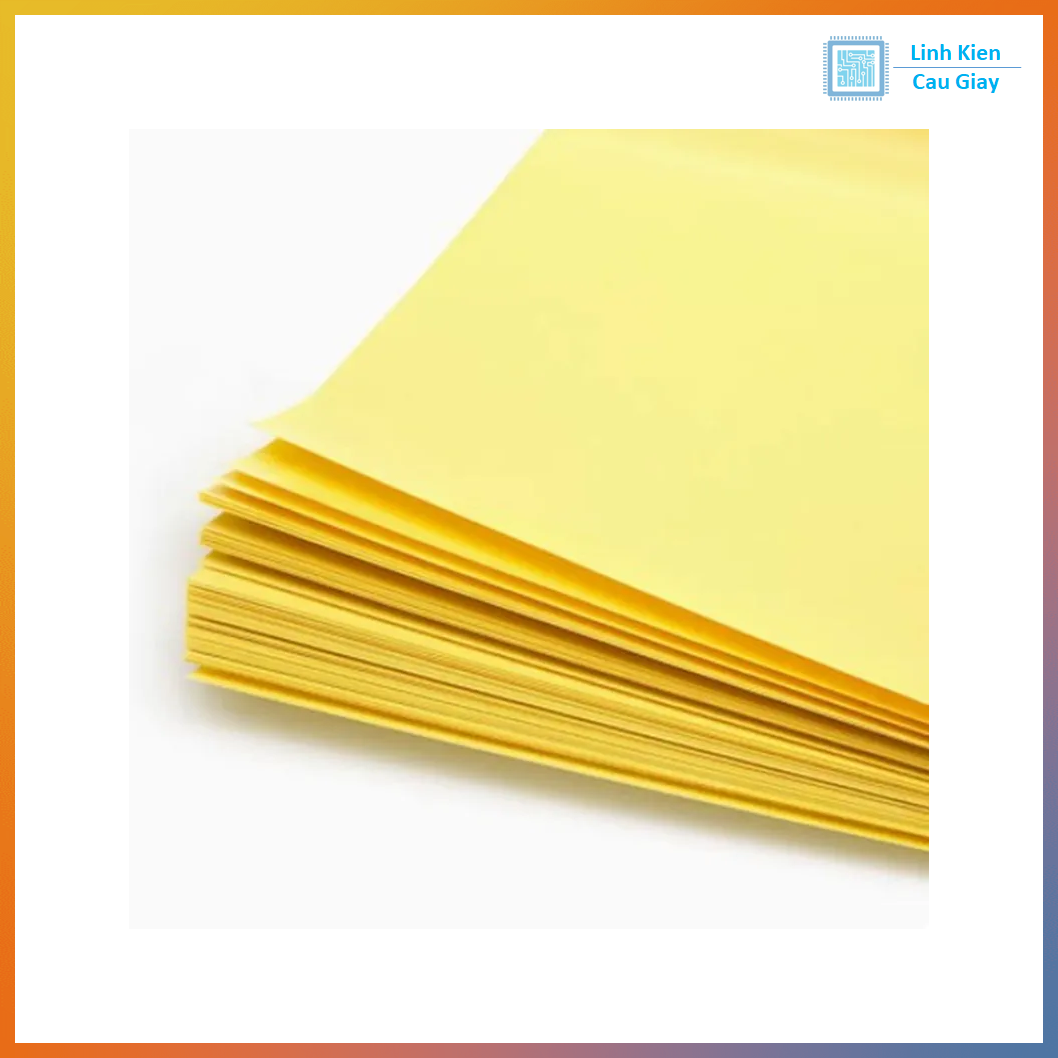

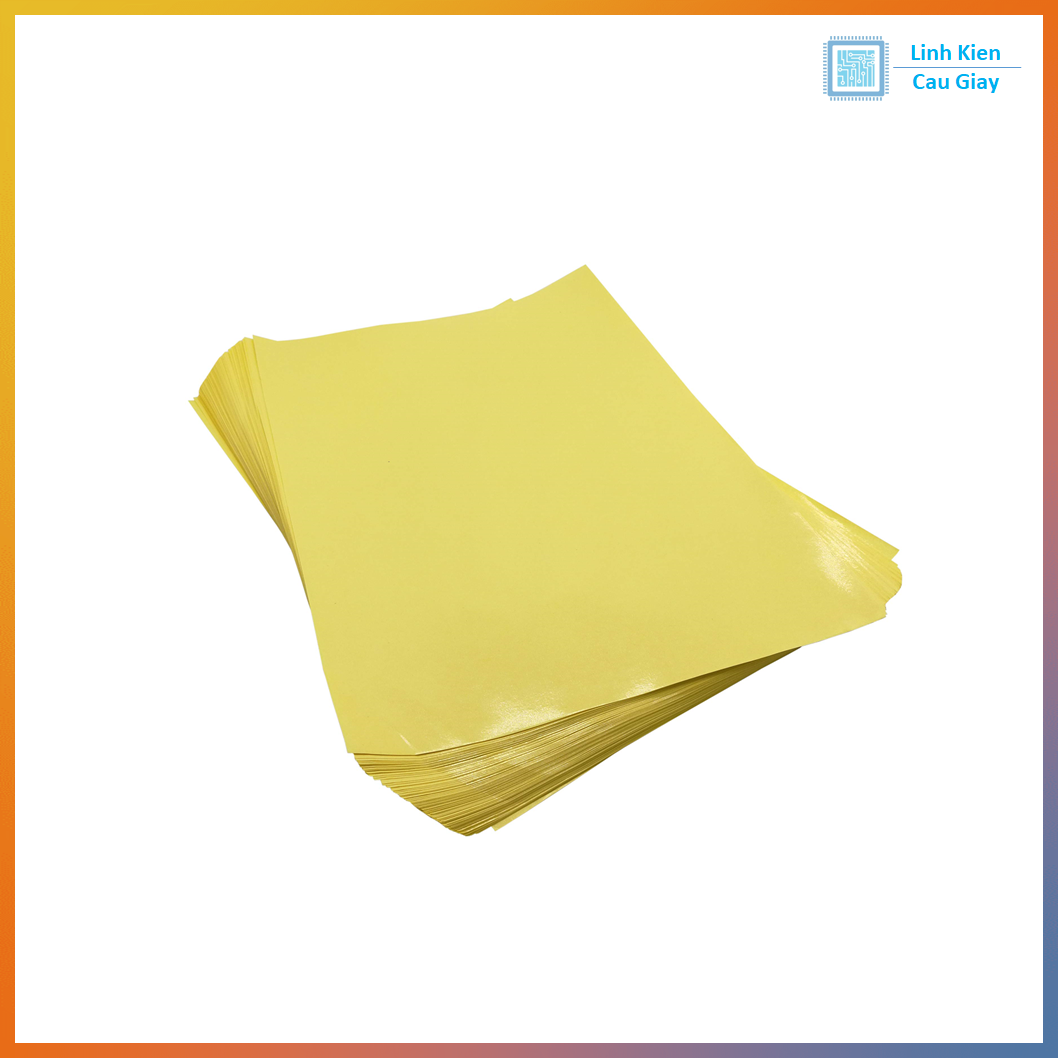

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
