KIT 8051 SOCKET V1

Mô tả sản phẩm

KIT AT89S52 Socket V1 là bo mạch hỗ trợ nạp – kiểm tra – chạy thử vi điều khiển AT89S52/AT89S51 thuộc họ 8051.
Bo được trang bị socket ZIF 40 chân giúp tháo lắp IC dễ dàng, không làm cong hoặc gãy chân IC – rất phù hợp cho người học, nghiên cứu và kỹ thuật viên.

Board có đầy đủ các thành phần: thạch anh dao động, tụ lọc, jack nguồn DC, đèn báo nguồn, nút reset, LED báo trạng thái và hệ thống chân header xuất tín hiệu ra ngoài phục vụ lập trình & kiểm thử.

Dùng được cho các lớp học vi điều khiển 8051, DIY, phòng lab, và kỹ sư phát triển hệ thống nhúng.

Ứng dụng

• ✔ Nạp chương trình cho AT89S52/AT89S51

• ✔ Chạy thử và kiểm tra LED, I/O, UART

• ✔ Học tập vi điều khiển 8051

• ✔ Phát triển sản phẩm sử dụng 89S52

• ✔ Thực hành điện tử, dự án STEM, DIY

• ✔ Sử dụng với mạch nạp USBASP, STK500, hoặc programmer 8051 tương thích

Sơ đồ chân

• Socket ZIF 40 chân cho AT89S52

• Thạch anh 11.0592 MHz / 12 MHz

• LED báo nguồn

• Nút Reset

• Header mở rộng tất cả chân IO

• Jack nguồn DC 5V – 12V

• Khu vực cắm mạch nạp ISP

• Tụ lọc nguồn giúp hoạt động ổn định

• Led test có thể đấu trực tiếp vào các chân MCU

Thông số kĩ thuật

• Hỗ trợ IC: AT89S52, AT89S51, họ 8051

• Nguồn cấp: 5V – 12V DC

• Kiểu socket: ZIF 40 Pin

• Hỗ trợ nạp ISP: tương thích USBASP / STK

• Dao động: 11.0592 MHz (hoặc theo phiên bản)

• Kích thước board: Nhỏ gọn, tiện dụng

• Tín hiệu mở rộng: Full port P0 – P1 – P2 – P3

• LED + nút test: Có sẵn

Hướng dẫn sử dụng

1. Cấp nguồn 5V–12V qua jack DC hoặc cổng ISP.

2. Gắn IC AT89S52 vào socket ZIF (đúng chiều vạch).

3. Kết nối đầu nạp (USBASP hoặc tương đương).

4. Nạp file HEX bằng phần mềm ProgISP hoặc Khác.

5. Chạy chương trình, dùng header để kiểm tra I/O.

6. Sử dụng LED test/nút nhấn để thử chức năng.

Lưu ý:

• Đặt đúng chiều IC

• Không nạp khi nguồn không ổn định

• Không rút IC khi board đang có điện

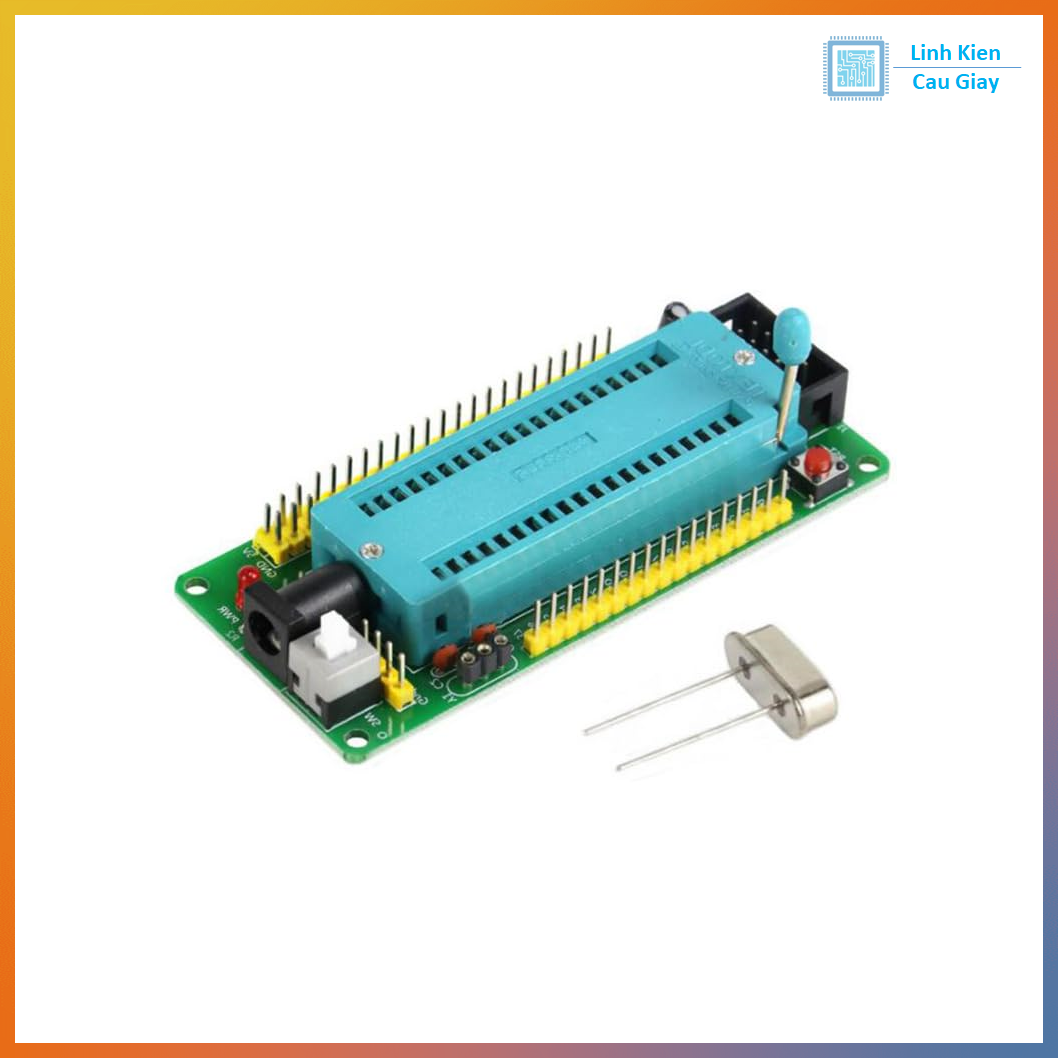

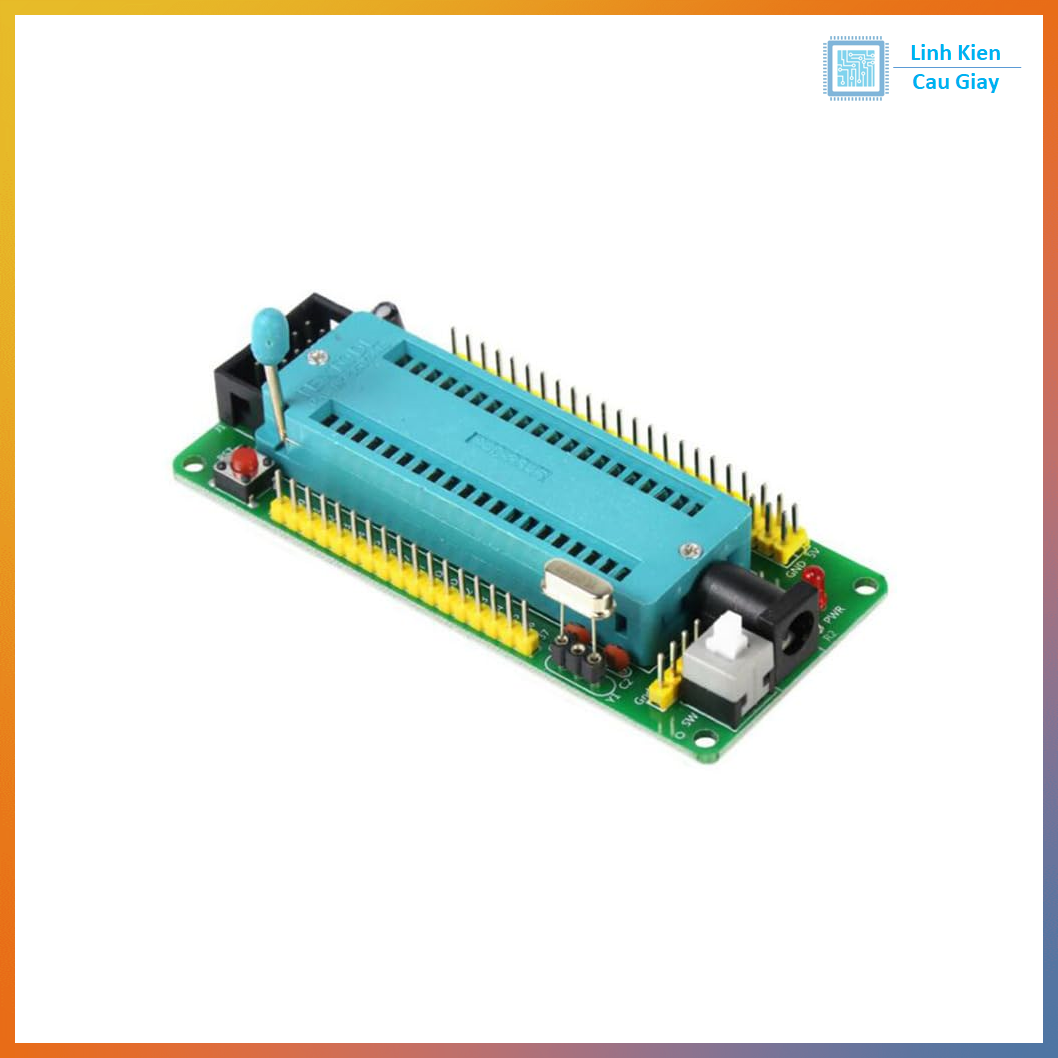

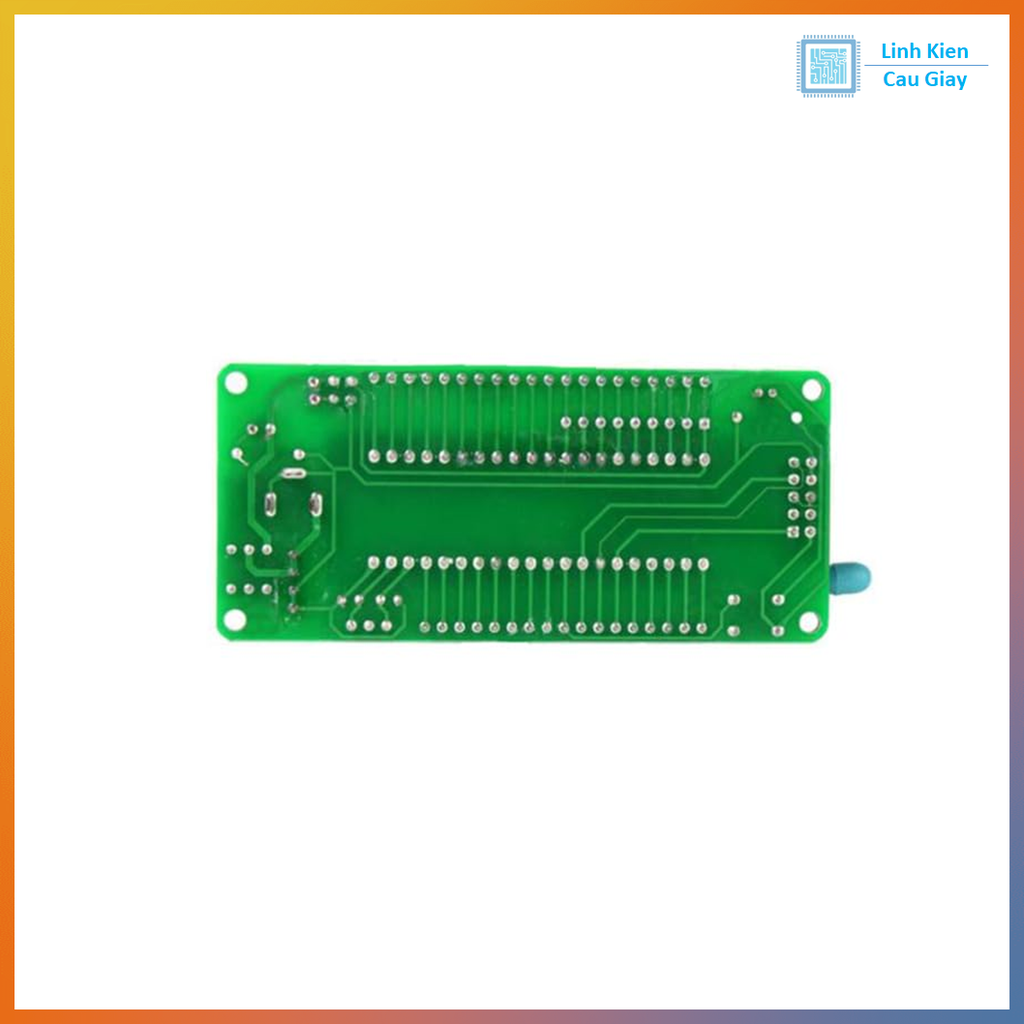

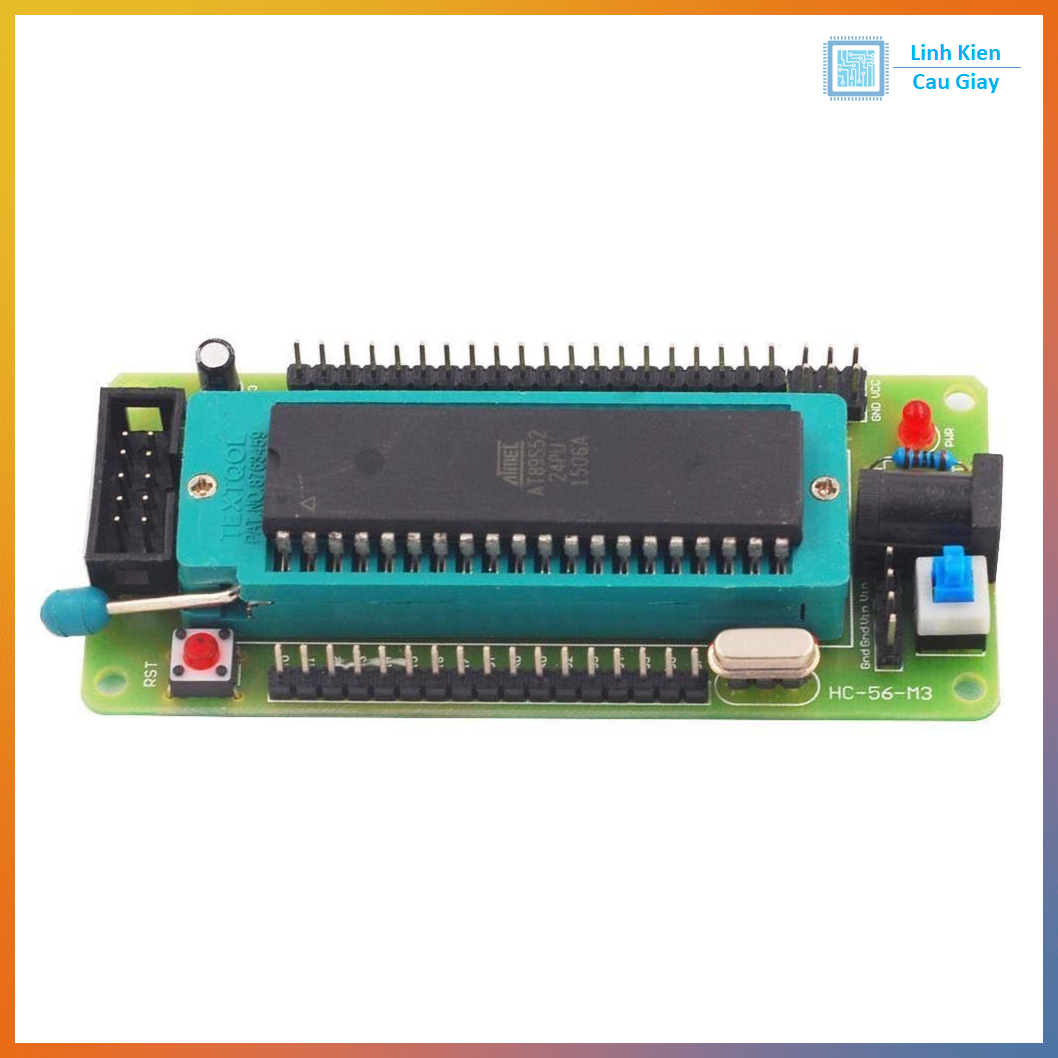

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
