Kit học tập PIC16F877A – Board phát triển PIC DIP40 (RS232, ICSP, LCD1602/12864, DS18B20)

Mô tả sản phẩm

Kit học tập PIC16F877A là board phát triển/ thí nghiệm dành cho người mới học PIC và làm project nhanh. Board tích hợp sẵn socket DIP40 (dễ thay IC), thạch anh 4MHz, 4 nút nhấn, 8 LED, cổng RS232 giao tiếp PC, nguồn cấp đa dạng (USB hoặc DC 5V), và đầy đủ header mở rộng IO giúp bạn thực hành từ cơ bản đến nâng cao: LED, phím, UART, cảm biến DS18B20, LCD1602/LCD12864…

Ứng dụng

Học lập trình PIC: I/O, ngắt, timer, UART, ADC, PWM…
Làm bài thực hành môn vi điều khiển, đồ án mini
Test nhanh PIC16F877A trước khi đưa vào mạch thật
Dạy học STEM/đào tạo điện tử – lập trình nhúng

Sơ đồ chân

1. Vi điều khiển
   Socket DIP40 gắn PIC16F877A (dễ tháo lắp)

2. Nút nhấn & LED
   4 phím nhấn: nối vào RB0, RB1, RB2, RB3
   8 LED: nối vào PORTD (có jumper J3 để bật/tắt phần LED)

3. Giao tiếp
   Cổng RS232 chuẩn DB9: giao tiếp MCU ↔ PC

4. Nguồn cấp
   Cổng USB cấp nguồn
   Cổng DC 5V ngoài
   Công tắc nguồn, nút Reset

5. Nạp/Debug
   Cổng ICSP: hỗ trợ K150, PICkit2, PICkit3, ICD2…

6. Header mở rộng
   Chân VCC/GND cấp ra ngoài
   Header kéo ra các chân IO tiện mở rộng

7. Ngoại vi thực hành
   Cổng DS18B20
   Header LCD1602
   Header LCD12864

Thông số kĩ thuật

Vi điều khiển hỗ trợ: PIC16F877A (DIP40)
Thạch anh: 4MHz (dạng socket, có thể thay)
Phím nhấn: 4 nút (RB0–RB3)
LED: 8 LED (PORTD, jumper J3 bật/tắt)
Giao tiếp: RS232 DB9
Nguồn: USB 5V hoặc DC 5V ngoài, có công tắc nguồn
Lập trình: ICSP (PICkit2/3, K150, ICD2…)
Ngoại vi: DS18B20, LCD1602, LCD12864
Mở rộng: Header IO + VCC/GND

Hướng dẫn sử dụng

1. Gắn PIC16F877A đúng chiều vào socket DIP40

2. Cấp nguồn bằng USB hoặc DC 5V, bật công tắc

3. Nạp chương trình qua ICSP (khuyến nghị PICkit2/PICkit3)

4. Test nhanh: LED PORTD, phím RB0–RB3, UART qua RS232

5. Dùng jumper J3: cắm để dùng LED, rút để “trả” PORTD ra ngoài làm IO tự do

Lưu ý
Nếu dùng RS232 với máy tính đời mới cần USB-to-RS232 (đúng chuẩn)
Luôn kiểm tra nguồn 5V ổn định trước khi nạp để tránh lỗi.

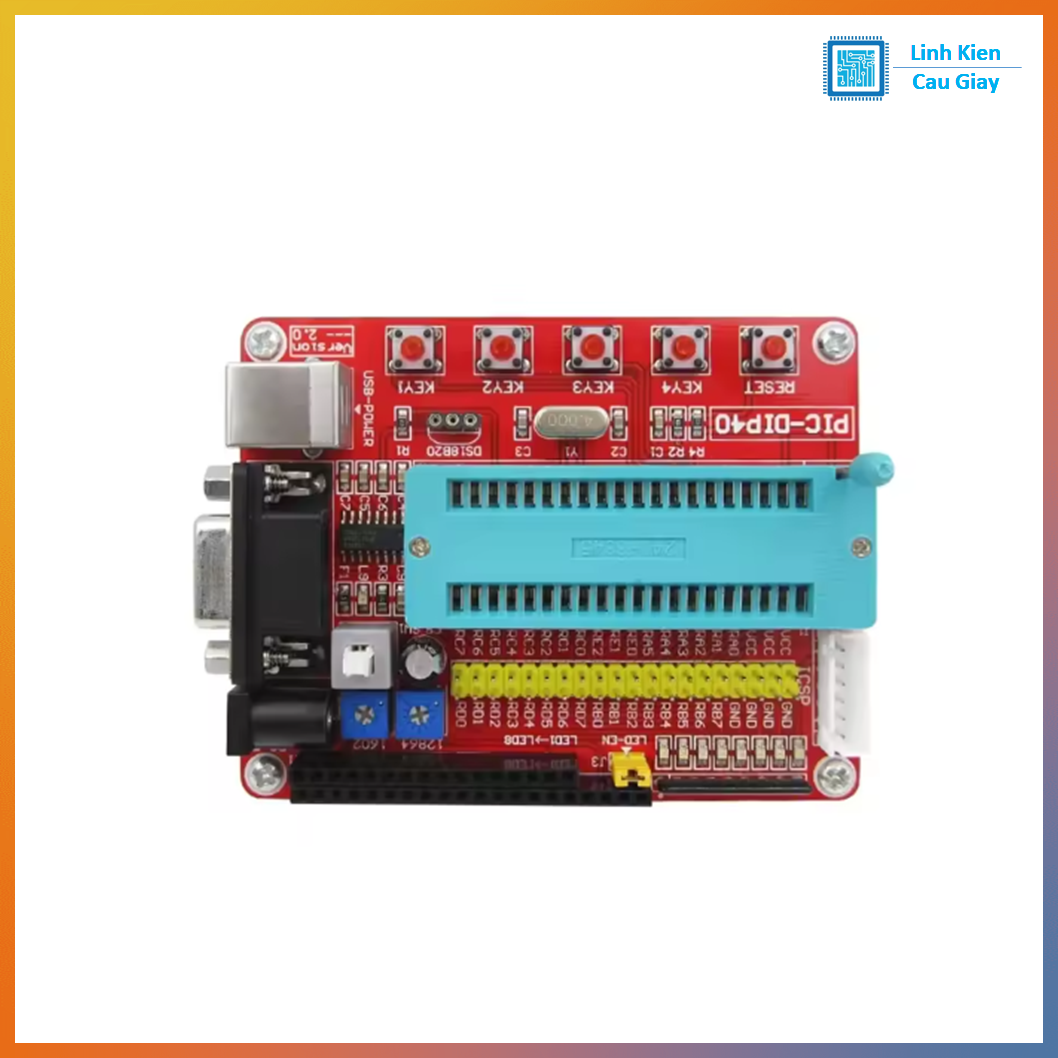

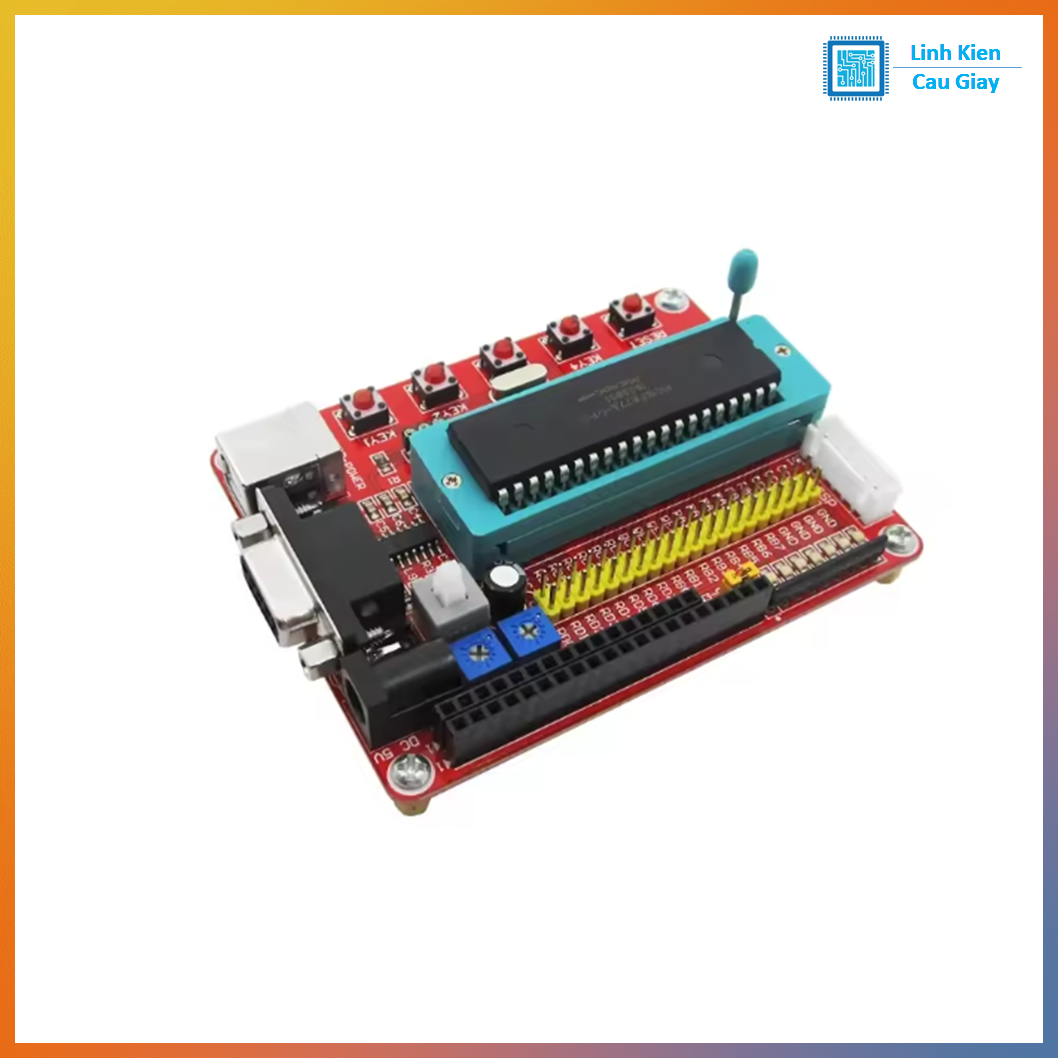

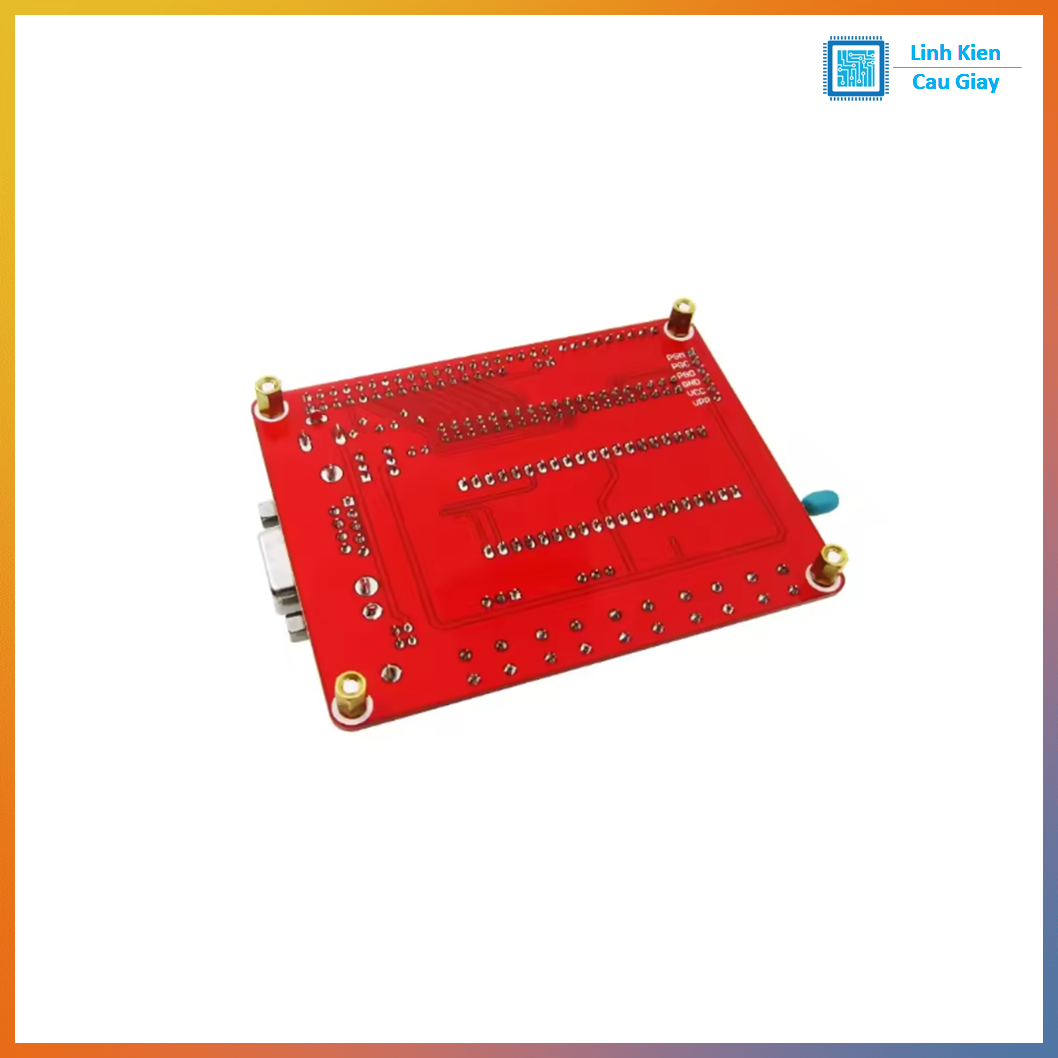

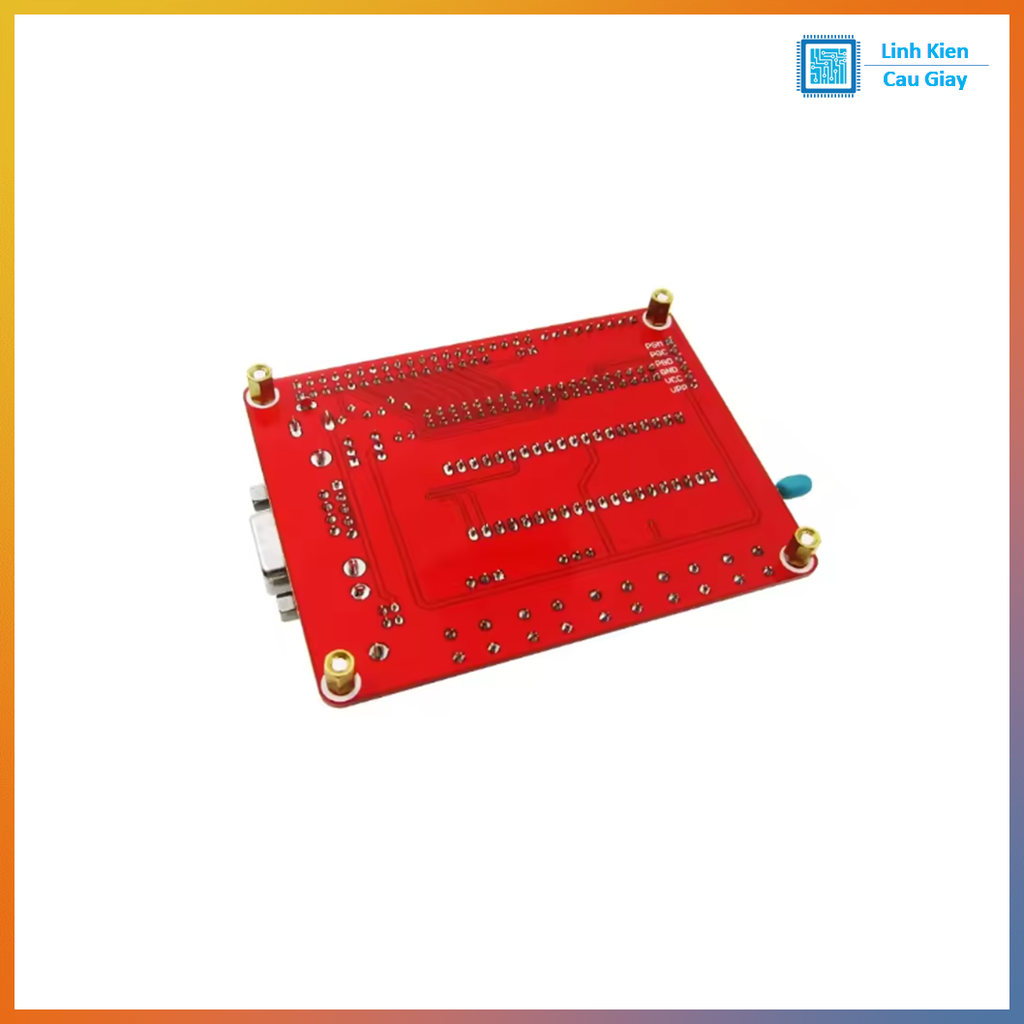

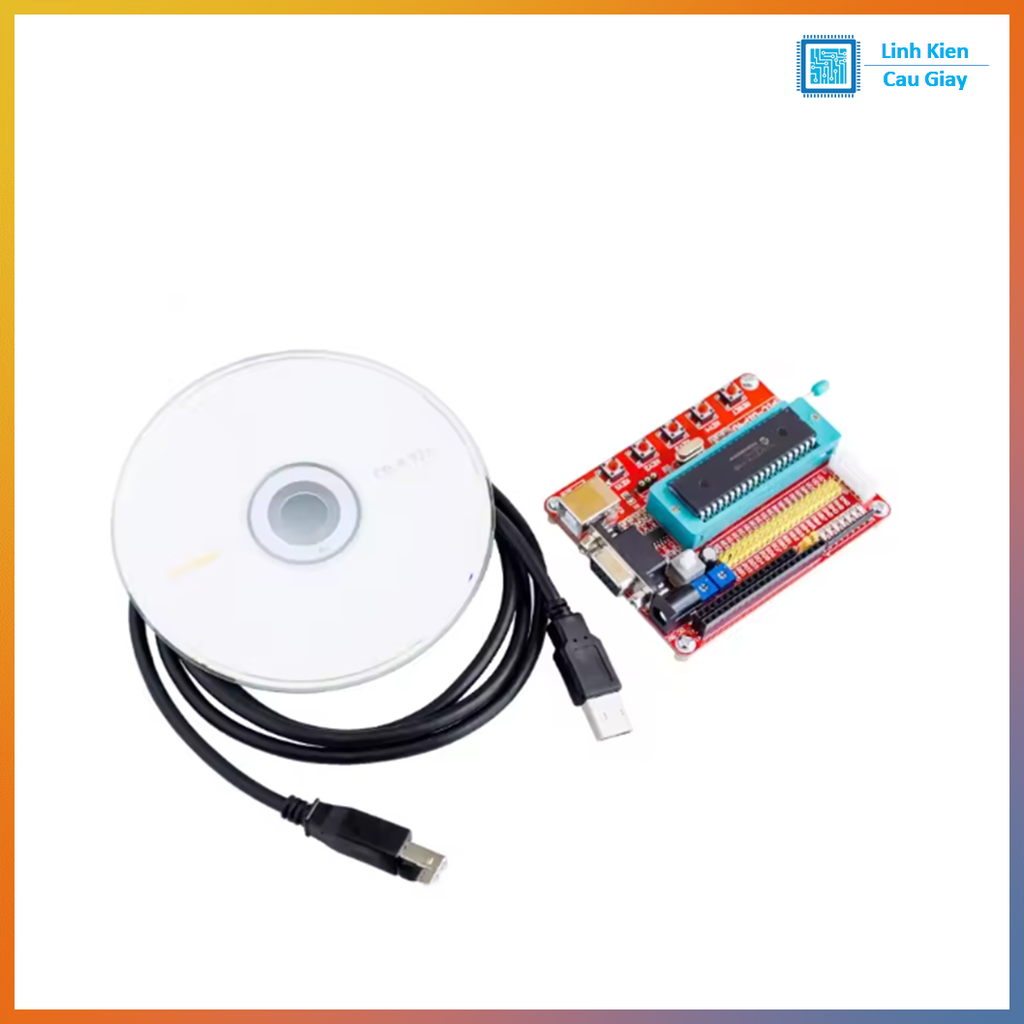

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
