KIT ESP32-S3 N16R8 Camera board OV3660, OV5640

Mô tả sản phẩm

Đây là bo phát triển dùng chip ESP32-S3 (2 nhân), có sẵn Flash 16MB (N16) và PSRAM 8MB (R8) giúp chạy mượt các ứng dụng cần RAM như camera, xử lý ảnh, web server, streaming. Board hỗ trợ gắn camera module OV3660 hoặc OV5640 (tùy phiên bản), phù hợp làm camera WiFi, chụp ảnh gửi mạng, nhận diện đơn giản hoặc tích hợp vào robot.

Ứng dụng

Camera WiFi: chụp ảnh/stream MJPEG, web camera nội bộ
IoT giám sát: cửa hàng, kho, lớp học (dạng DIY)
Robot có “mắt”: theo dõi vật thể, đọc QR/marker đơn giản
Dự án AI cơ bản (ESP32-S3): phát hiện chuyển động, phân loại đơn giản (tùy mô hình)
Thiết bị chấm công/nhận diện đơn giản (tùy triển khai)

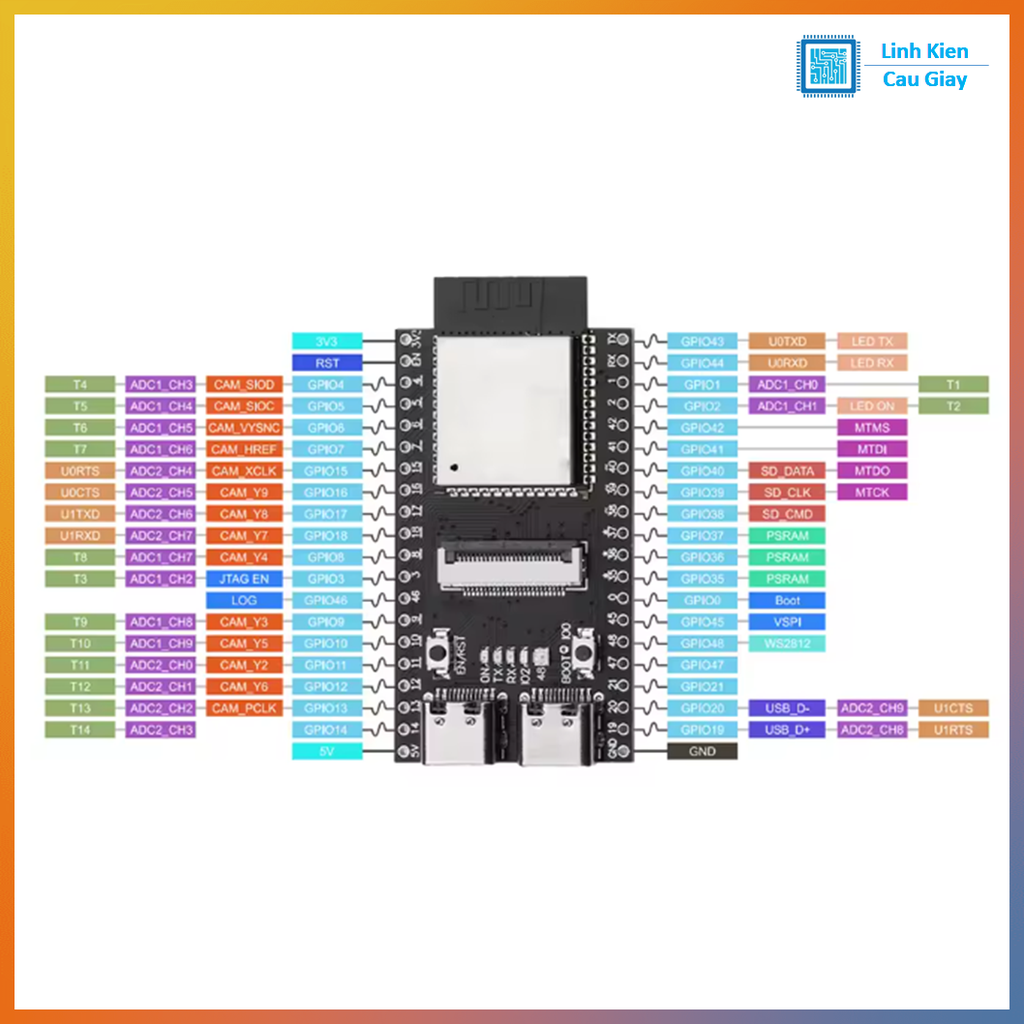

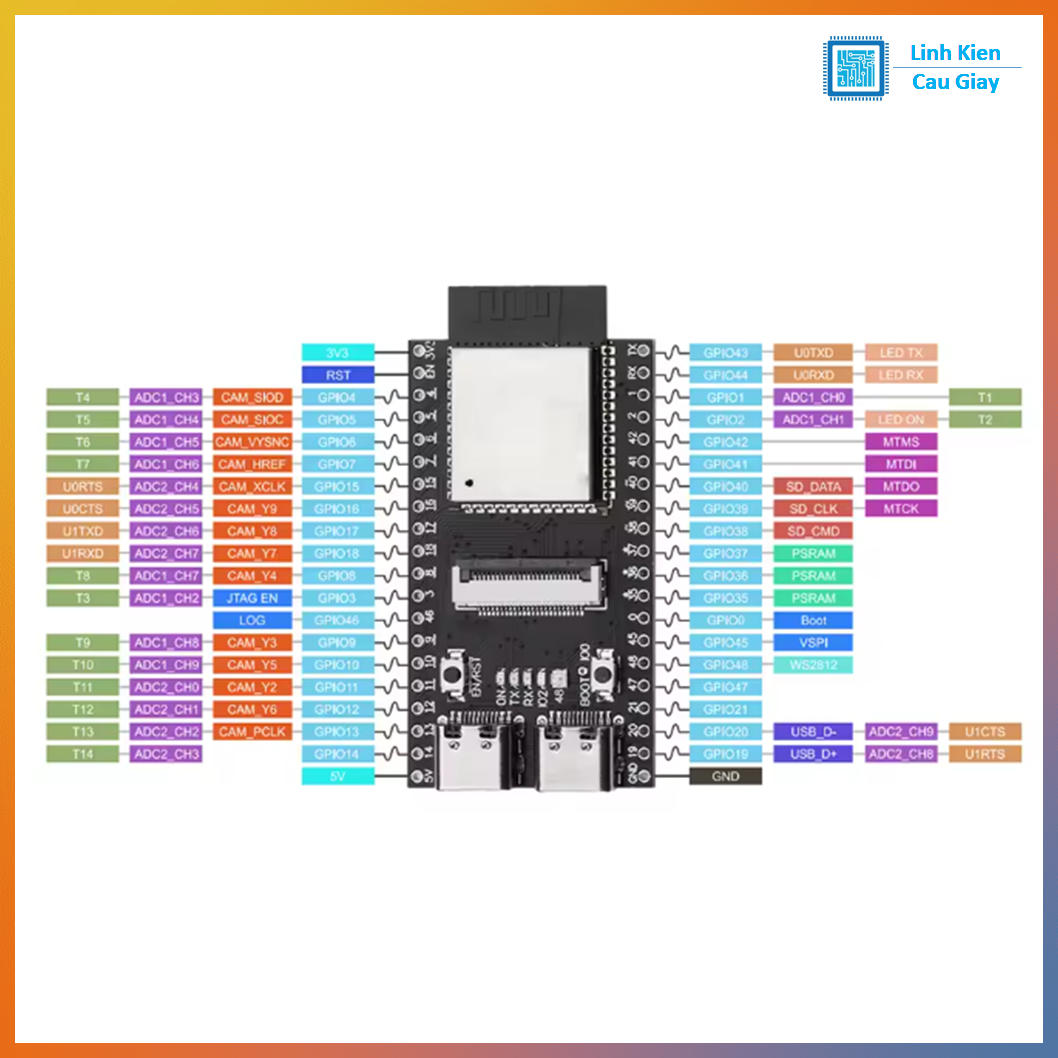

Sơ đồ chân

Board ESP32-S3 camera thường có:
Cổng USB để nạp chương trình/Serial
Các chân GPIO đưa ra header (tùy phiên bản board)
Header/Socket camera (kết nối D0–D7, PCLK, VSYNC, HREF, SCCB I2C, XCLK, PWDN/RESET)

Thông số kĩ thuật

Vi điều khiển: ESP32-S3 (WiFi + Bluetooth)
Bộ nhớ: 16MB Flash + 8MB PSRAM (N16R8)
Camera hỗ trợ: OV3660 / OV5640 (tùy phân loại)
Giao tiếp camera: DVP/parallel (theo thiết kế board)
Nguồn cấp: 5V qua USB (board tự hạ áp 3.3V)
Lập trình: Arduino IDE / ESP-IDF (tùy nhu cầu)

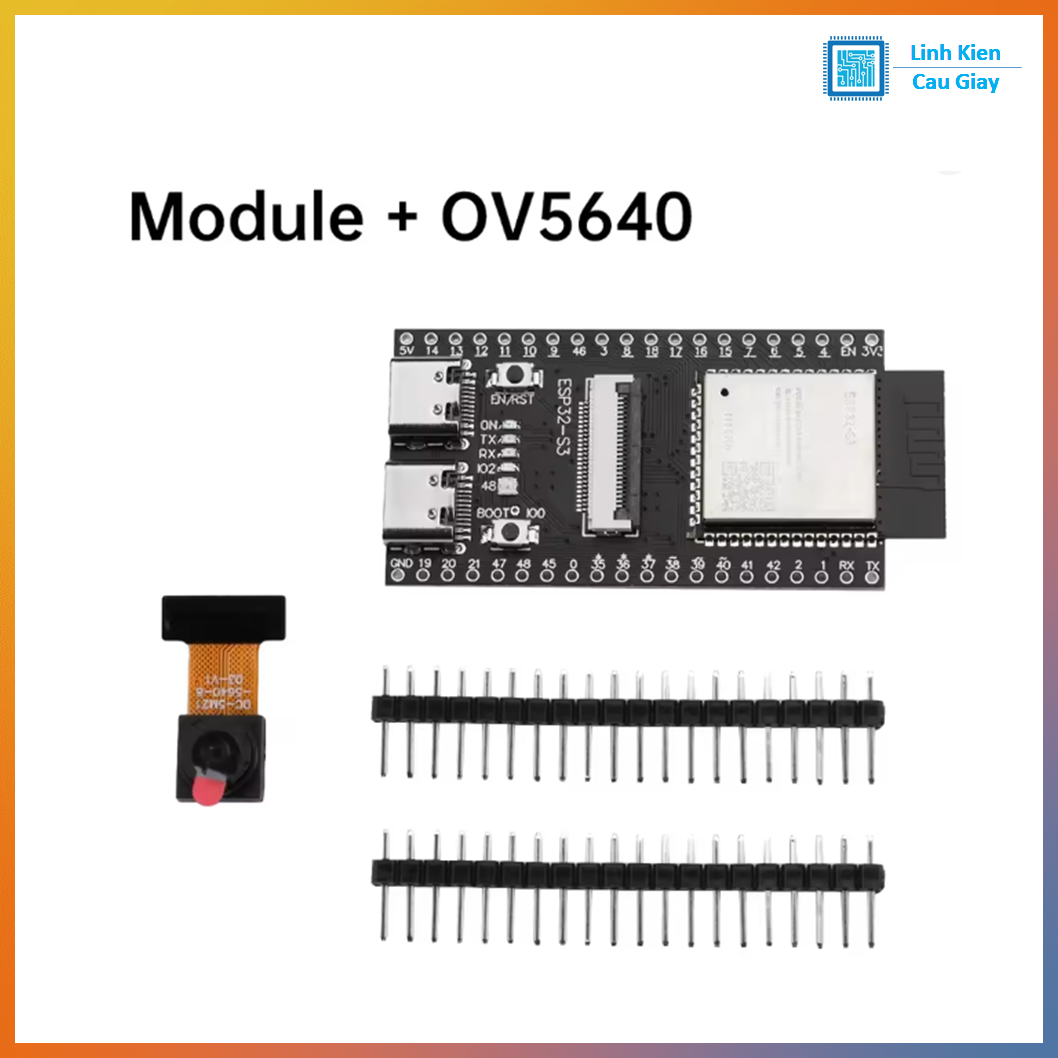

OV5640: độ phân giải cao hơn (5MP), cảm biến “to” hơn (1/4"), có thêm tính năng như auto-focus control/VCM driver và MIPI 2-lane (ngoài DVP).

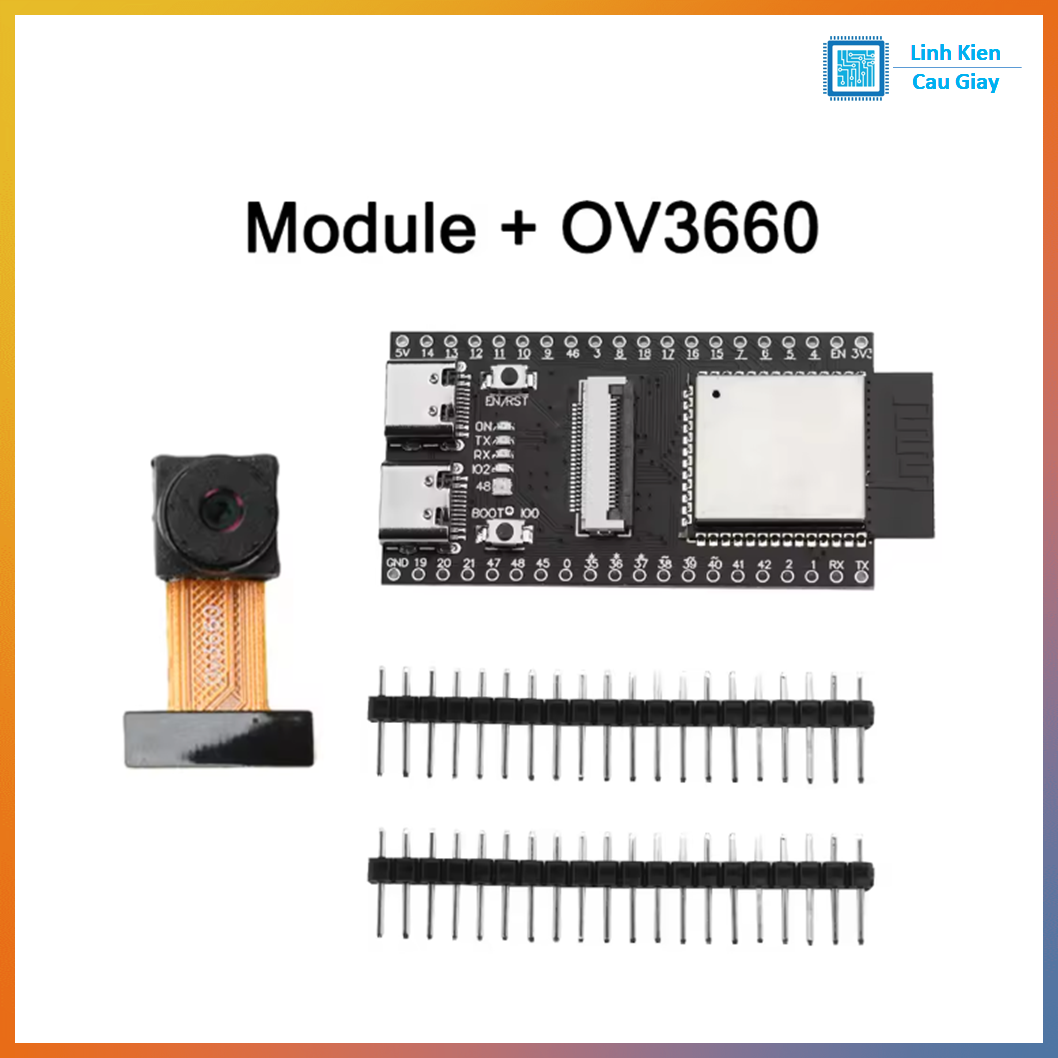

OV3660: 3MP, cảm biến nhỏ hơn (1/5"), thường “nhẹ” hơn về dữ liệu/PSRAM, dễ đạt ổn định hơn khi stream ở độ phân giải vừa.

• OV3660: 2048×1536 (3MP)  15 fps, 1080p 20 fps, 720p 45 fps
• OV5640: 2592×1944 (5MP)  15 fps, 1080p 30 fps, 720p 60 fps

Hướng dẫn sử dụng

Cài Arduino IDE → thêm ESP32 boards (Espressif)
Chọn board ESP32-S3 tương ứng (hoặc “ESP32S3 Dev Module” nếu chưa có preset)
Nạp ví dụ CameraWebServer (ESP32 camera)
Chọn đúng cấu hình camera OV3660/OV5640 và đúng pin mapping theo board
Mở Serial Monitor để lấy IP → truy cập web xem hình/stream

Mẹo: Nếu không stream được, thường do chọn sai loại camera hoặc sai pin mapping.

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
