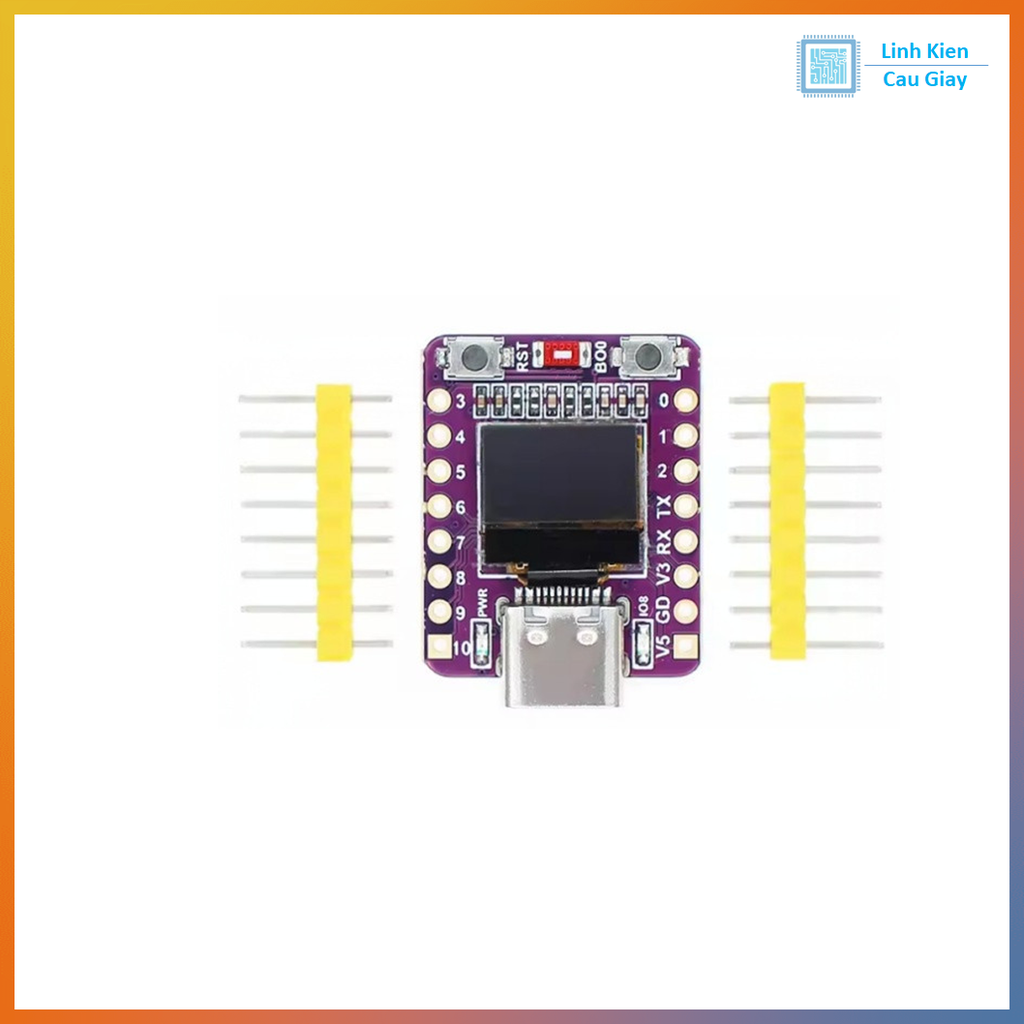

Module ESP32-C3 tích hợp màn hình OLED 0.42 inch

Mô tả sản phẩm

• Module ESP32-C3 OLED tích hợp vi điều khiển ESP32-C3FN4/FH4 hỗ trợ WiFi 2.4GHz + Bluetooth 5.0, phù hợp cho các dự án IoT hiện đại cần màn hình hiển thị nhỏ gọn.

• Trên bo có sẵn màn hình OLED 0.42 inch, kết nối I2C (SCL = GPIO6, SDA = GPIO5), hiển thị dữ liệu trực quan: nhiệt độ, thời gian, cảm biến, trạng thái hệ thống…

• Tích hợp Flash 4MB, tốc độ CPU 160MHz, hỗ trợ download trực tiếp qua USB Type-C, tiện lợi cho lập trình Arduino, ESP-IDF, MicroPython.

• Kích thước cực nhỏ 25mm × 20.8mm, trọng lượng chỉ 3.2g (bao gồm header).

• Tích hợp đầy đủ GPIO, ADC, UART, SPI, I2C giúp mở rộng linh hoạt cho robot, cảm biến, IoT gateway, đồng hồ mini…

• Anten gốm tích hợp giúp thu sóng mạnh, ổn định và ít nhiễu.

Ứng dụng

• Đồng hồ mini / hiển thị trạng thái trên OLED.

• Dự án IoT: đọc cảm biến nhiệt độ–độ ẩm, giám sát môi trường.

• Smart Home: điều khiển thiết bị qua WiFi, Bluetooth.

• Hiển thị thông số robot, dữ liệu cảm biến trực tiếp trên màn hình.

• Máy ghi dữ liệu nhỏ gọn (datalogger).

• Học tập – nghiên cứu ESP32 – STEM điện tử.

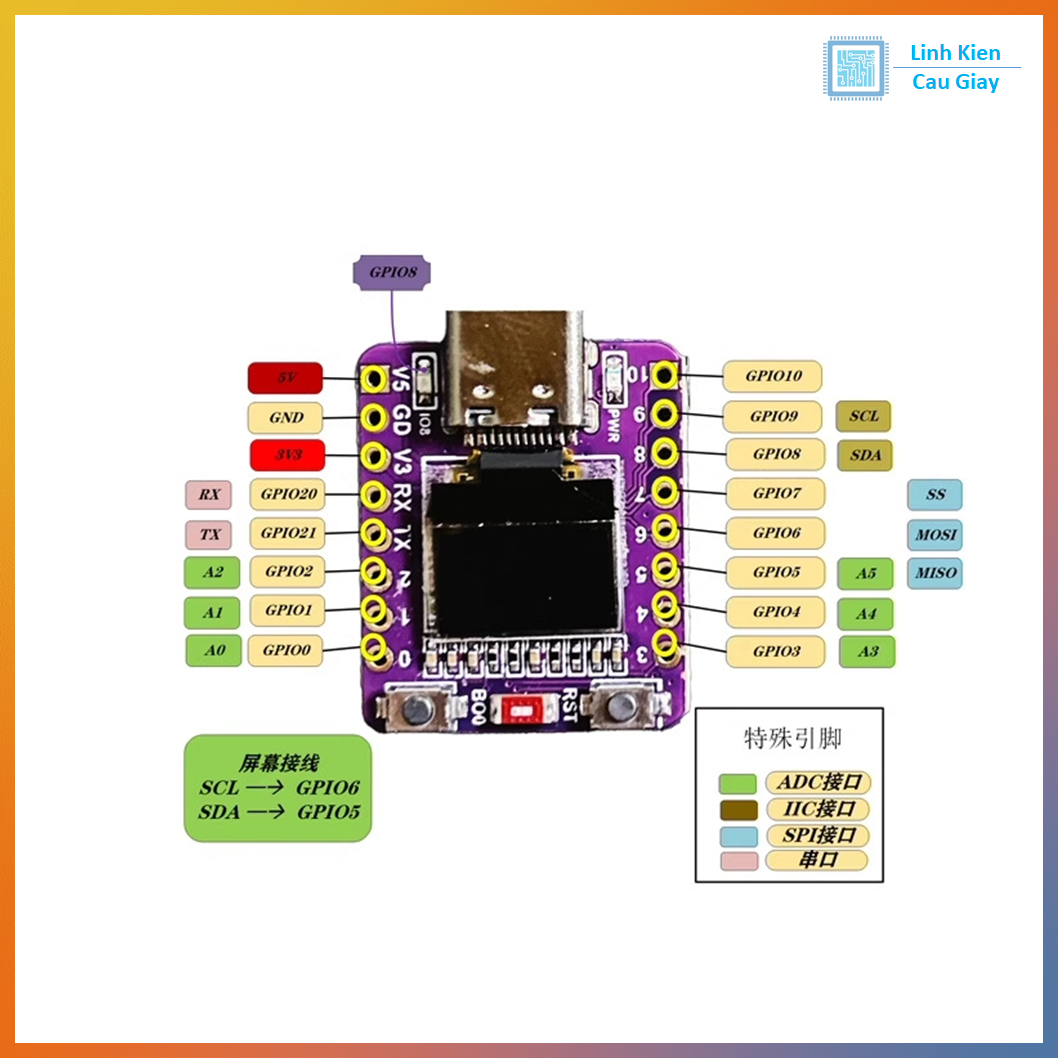

Sơ đồ chân

Nguồn cấp:

• 5V (USB Type-C)

• 3V3 Output

GPIO chính:

• GPIO00 → A0

• GPIO01 → A1

• GPIO02 → A2

• GPIO03 → A3

• GPIO04 → A4

• GPIO05 → SDA

• GPIO06 → SCL

• GPIO07 / GPIO08 / GPIO09 / GPIO10

Giao tiếp hỗ trợ:

• UART: GPIO20 (RX), GPIO21 (TX)

• SPI: MOSI / MISO / SCK / SS

• I2C: SDA (GPIO05), SCL (GPIO06)

• ADC: A0 – A5 (tùy phiên bản hiển thị trong ảnh)

Kết nối màn OLED 0.42":

• SDA → GPIO05

• SCL → GPIO06

Thông số kĩ thuật

• MCU: ESP32-C3FN4 / ESP32-C3FH4

• Flash tích hợp: 4MB

• WiFi: 2.4GHz

• Bluetooth: BLE 5.0

• Tốc độ CPU: 160 MHz

• UART: 2 cổng

• ADC: 5 kênh

• SPI: 1 cổng

• I2C: 1 cổng

• GPIO/PWM: 11 chân

• Anten: Anten gốm tích hợp

• Kích thước: 25mm × 20.8mm

• Trọng lượng: 3.2g (bo 2.4g + header 0.8g)

Hướng dẫn sử dụng

• B1: Cắm cáp USB Type-C vào máy tính → bo tự cấp nguồn 5V.

• B2: Cài driver (nếu cần) → mở Arduino IDE hoặc ESP-IDF.

• B3: Chọn board: ESP32-C3 Dev Module.

• B4: Tải thư viện OLED (SSD1306 hoặc SH1106 tùy chip).

• B5: Kết nối OLED qua I2C đã tích hợp sẵn (SDA, SCL).

• B6: Sử dụng các chân GPIO theo sơ đồ để kết nối cảm biến, relay, servo…

• B7: Upload code trực tiếp qua USB và kiểm tra hiển thị trên OLED.

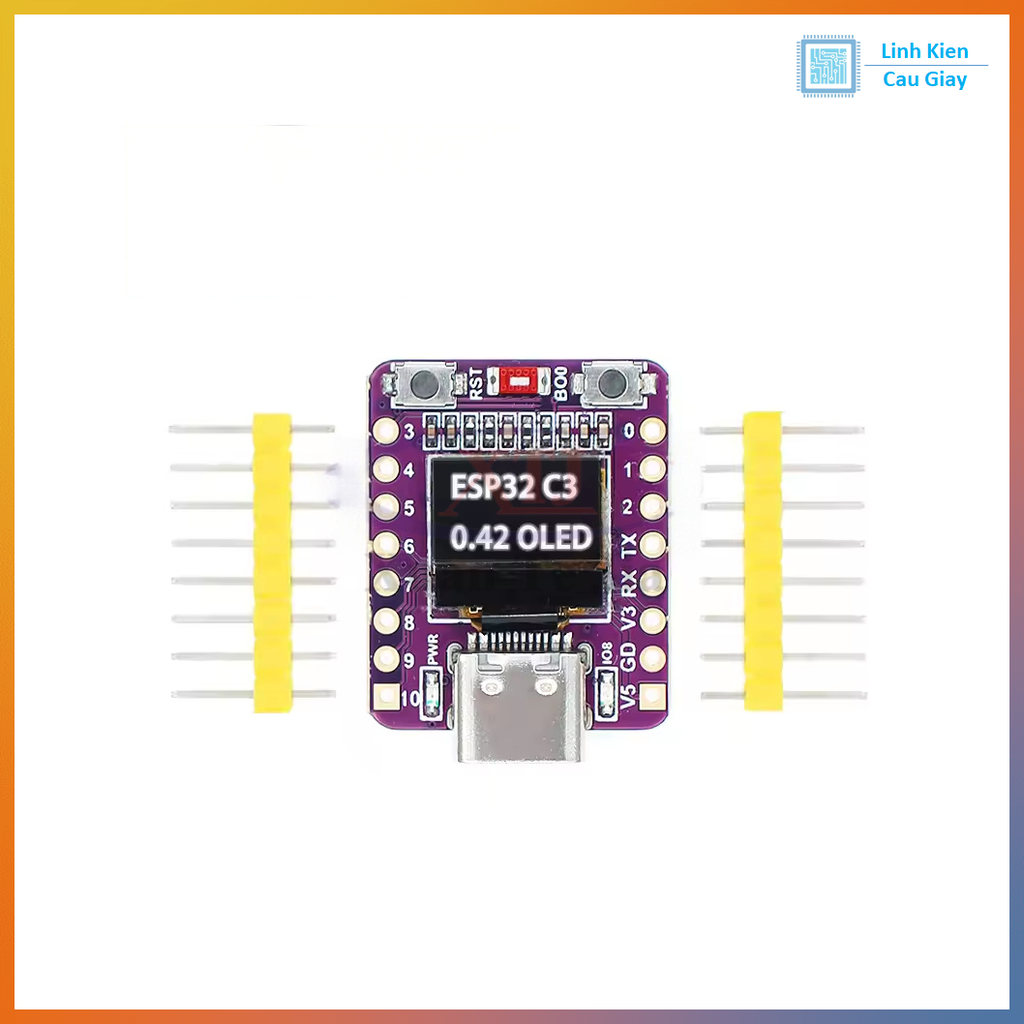

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
