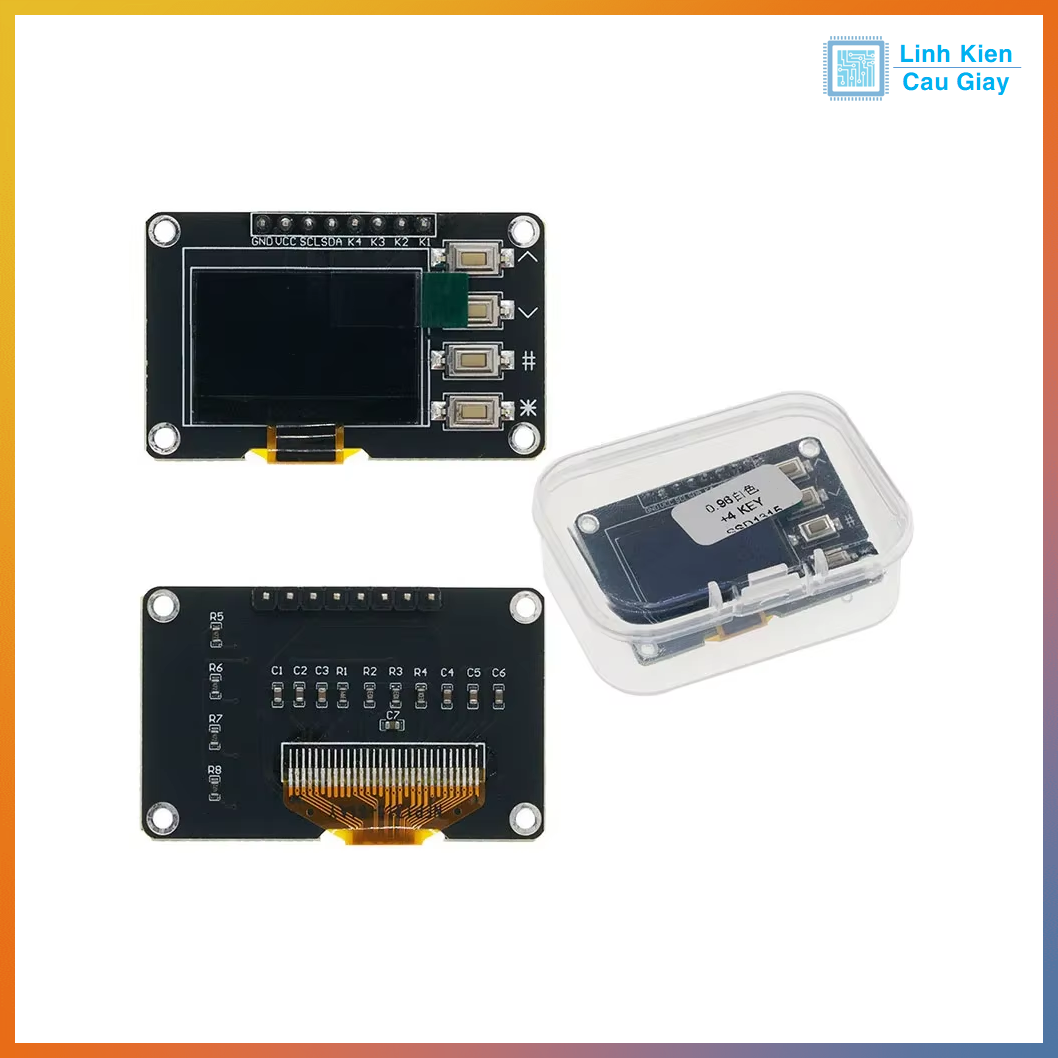

Màn hình Oled trắng 0.96 Inch tích hợp 4 nút bấm giao tiếp I2C SSD1315

Mô tả sản phẩm

Màn hình OLED trắng 0.96 Inch tích hợp 4 nút bấm là một module hiển thị nhỏ gọn sử dụng driver SSD1315, giao tiếp qua I2C, lý tưởng cho các dự án điện tử cần giao diện người dùng đơn giản. Màn hình OLED 0.96 inch có độ phân giải 128x32, hiển thị màu trắng sắc nét, tiết kiệm năng lượng và không cần đèn nền. Module này tích hợp 4 nút bấm (thường được đánh dấu là Setup, Up, Down, Exit) để điều hướng menu, giúp người dùng dễ dàng tương tác với thiết bị. Với thiết kế nhỏ gọn và giao tiếp I2C đơn giản, sản phẩm phù hợp cho Arduino, Raspberry Pi và các vi điều khiển khác trong các dự án DIY, IoT và giáo dục.

Ứng dụng

• Dự án IoT: Hiển thị thông tin như nhiệt độ, độ ẩm, hoặc trạng thái thiết bị trong các dự án nhà thông minh.

• Giao diện người dùng: Tạo menu điều khiển cho robot, thiết bị điện tử tự chế.

• Dự án Arduino/Raspberry Pi: Hiển thị dữ liệu cảm biến, thời gian, hoặc thông tin debug.

• Giáo dục STEM: Dùng trong các bài học lập trình và phát triển phần cứng.

• Thiết bị đeo: Ứng dụng trong đồng hồ thông minh, thiết bị đeo tay nhờ kích thước nhỏ gọn.

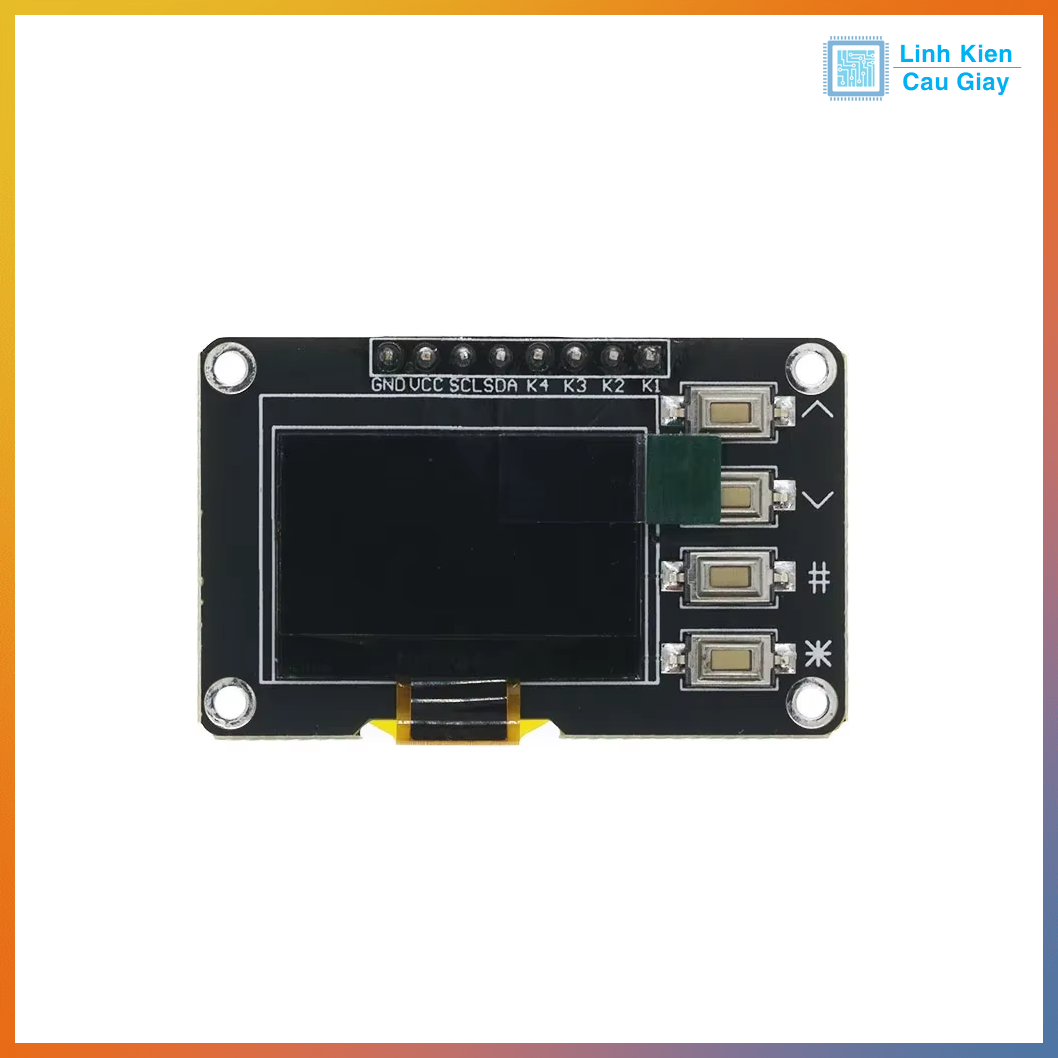

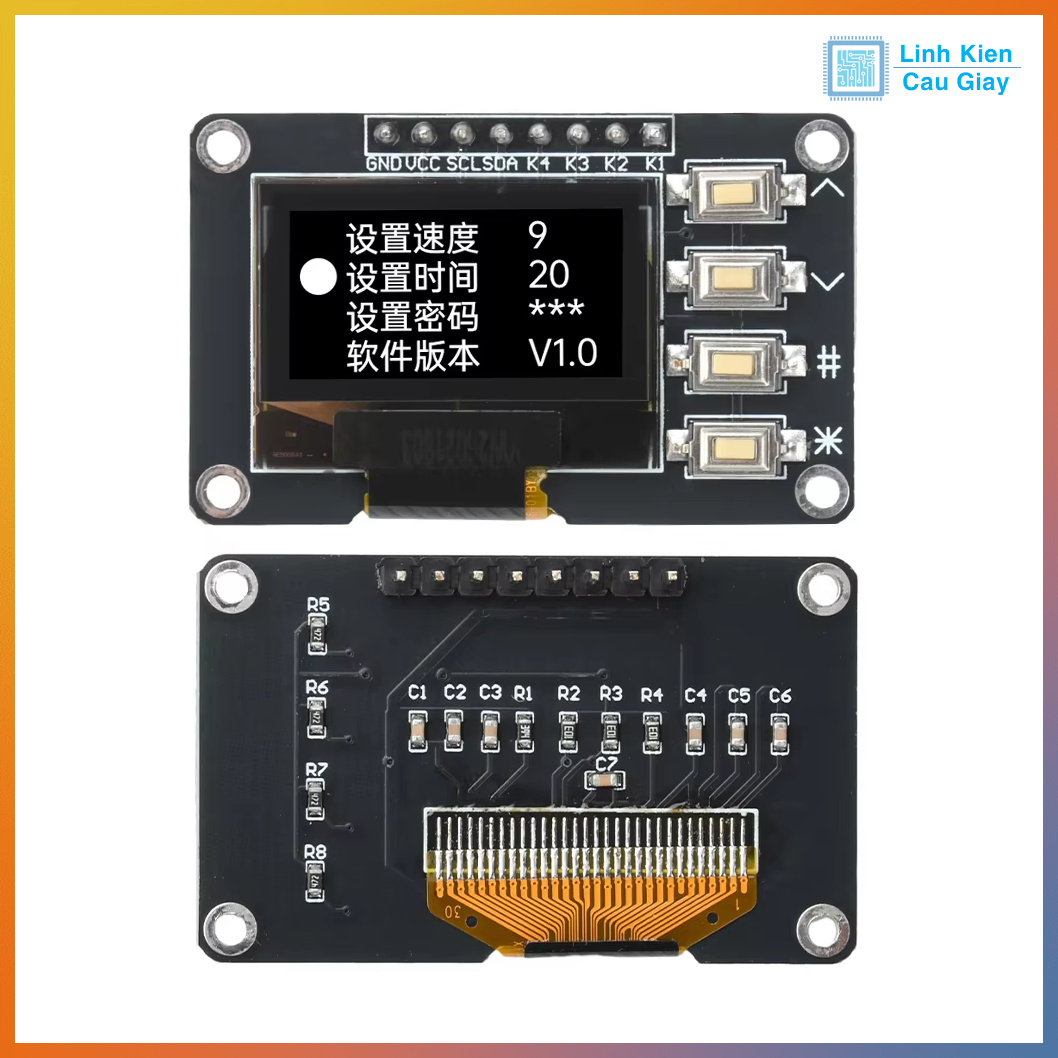

Sơ đồ chân

• VCC: Nguồn vào (3.3V - 5V).

• GND: Chân nối đất.

• SCL: Chân xung nhịp I2C (kết nối với chân SCL trên vi điều khiển).

• SDA: Chân dữ liệu I2C (kết nối với chân SDA trên vi điều khiển).

• Nút bấm (Setup, Up, Down, Exit): Mỗi nút có 1 chân tín hiệu (kết nối với chân GPIO để đọc trạng thái nhấn).

Lưu ý: Kiểm tra datasheet của module để biết địa chỉ I2C mặc định (thường là 0x3C hoặc 0x3D) và cấu hình đúng chân GPIO cho các nút bấm.

Thông số kĩ thuật

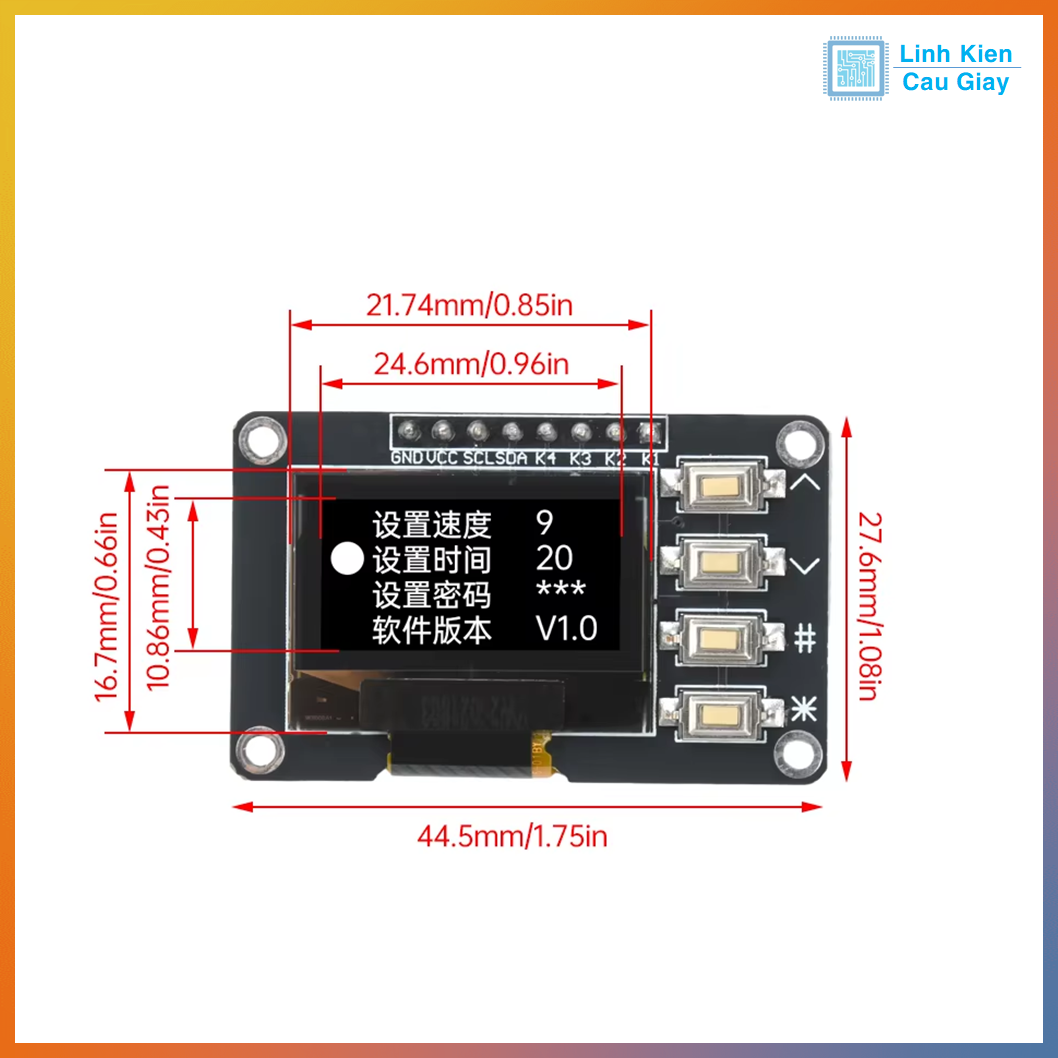

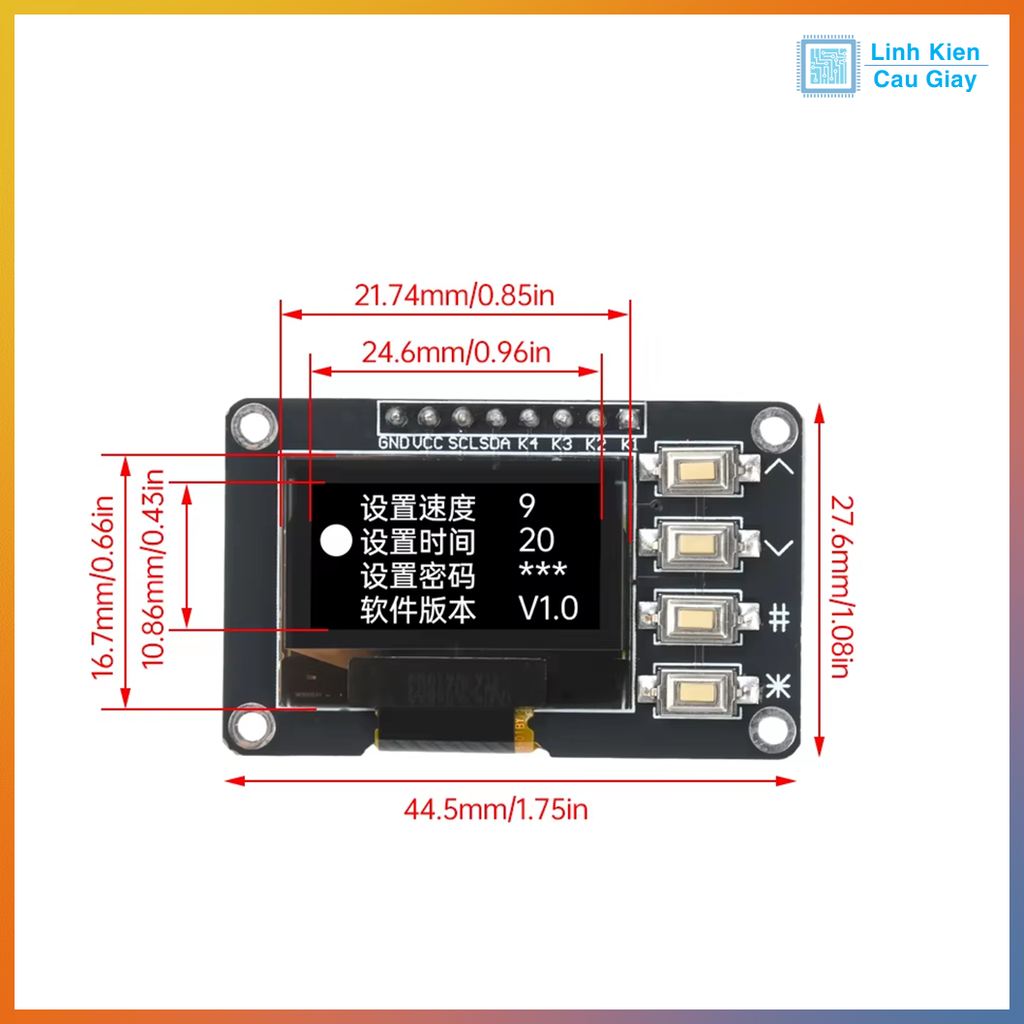

• Kích thước màn hình: 0.96 inch

• Độ phân giải: 128x32 pixel

• Màu hiển thị: Trắng

• Driver IC: SSD1315

• Giao tiếp: I2C (4 chân: VCC, GND, SCL, SDA)

• Điện áp hoạt động: 3.3V - 5V

• Dòng tiêu thụ: Khoảng 15mA (tùy độ sáng)

• Góc nhìn: >160°

• Kích thước module: 30mm x 25mm (ước lượng dựa trên thiết kế chuẩn của OLED 0.9 inch)

• Nút bấm: 4 nút (Setup, Up, Down, Exit)

• Nhiệt độ hoạt động: -20°C đến 70°C

Hình ảnh - Hướng dẫn sử dụng

1. Kết nối với vi điều khiển:

   • Nối VCC và GND của module với nguồn 3.3V/5V và đất của vi điều khiển (Arduino, Raspberry Pi).

   • Nối SCL và SDA với các chân I2C trên vi điều khiển (ví dụ: A5 và A4 trên Arduino Uno).

   • Nối các chân tín hiệu của 4 nút bấm (Setup, Up, Down, Exit) với các chân GPIO (ví dụ: D2, D3, D4, D5 trên Arduino).

2. Cấu hình thư viện:

   • Sử dụng thư viện Adafruit_SSD1306 hoặc U8g2 trên Arduino IDE để điều khiển màn hình OLED (SSD1315 tương thích với SSD1306).

   • Khởi tạo địa chỉ I2C (thường là 0x3C hoặc 0x3D).

3. Lập trình hiển thị:

   • Viết code để hiển thị dữ liệu trên màn hình (ví dụ: hiển thị văn bản, số liệu cảm biến).

   • Sử dụng hàm display.drawString() hoặc u8g2.drawStr() để vẽ nội dung.

4. Điều khiển nút bấm:

   • Đọc tín hiệu từ các nút Setup, Up, Down, Exit để điều hướng menu hoặc thay đổi thông số.

   • Ví dụ: Nhấn nút Up để tăng giá trị, nút Down để giảm giá trị, nút Confirm để xác nhận.

5. Bảo trì:

   • Tránh để màn hình tiếp xúc với độ ẩm cao hoặc va đập mạnh.

   • Không cấp nguồn vượt quá 5V để tránh hư hỏng module.

Lưu ý: Đảm bảo cấu hình đúng địa chỉ I2C và chân GPIO trong code để module hoạt động chính xác.

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng

Tại sao chọn mua tại Linh Kiện Cầu Giấy?

✅ Giao hàng toàn quốc – nhanh chóng, đóng gói cẩn thận

✅ Hỗ trợ kỹ thuật nhiệt tình, tư vấn đúng nhu cầu

✅ Cam kết linh kiện chính hãng, đúng mô tả

✅Giá cạnh tranh, phù hợp sinh viên, kỹ sư và DIY Maker
