Màn hình Oled trắng 1.3 Inch tích hợp Núm xoay EC11 và 2 nút bấm giao tiếp I2C SSD13151
(Mã SP:PVN5509)
Thương hiệu: Chưa cập nhật
90.000₫
Màn hình Oled trắng 1.3 Inch tích hợp Núm xoay EC11 và 2 nút bấm giao tiếp I2C SSD13151
Mô tả sản phẩm

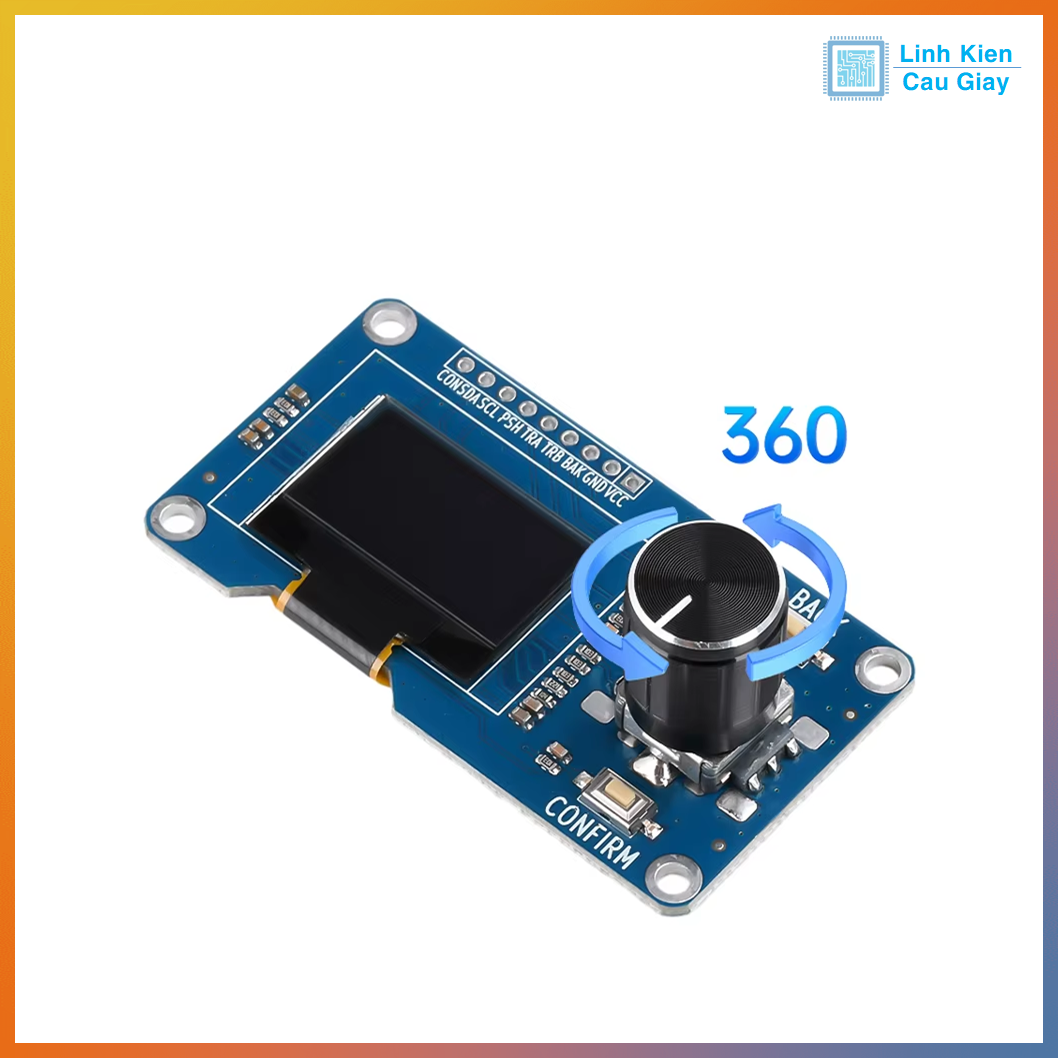

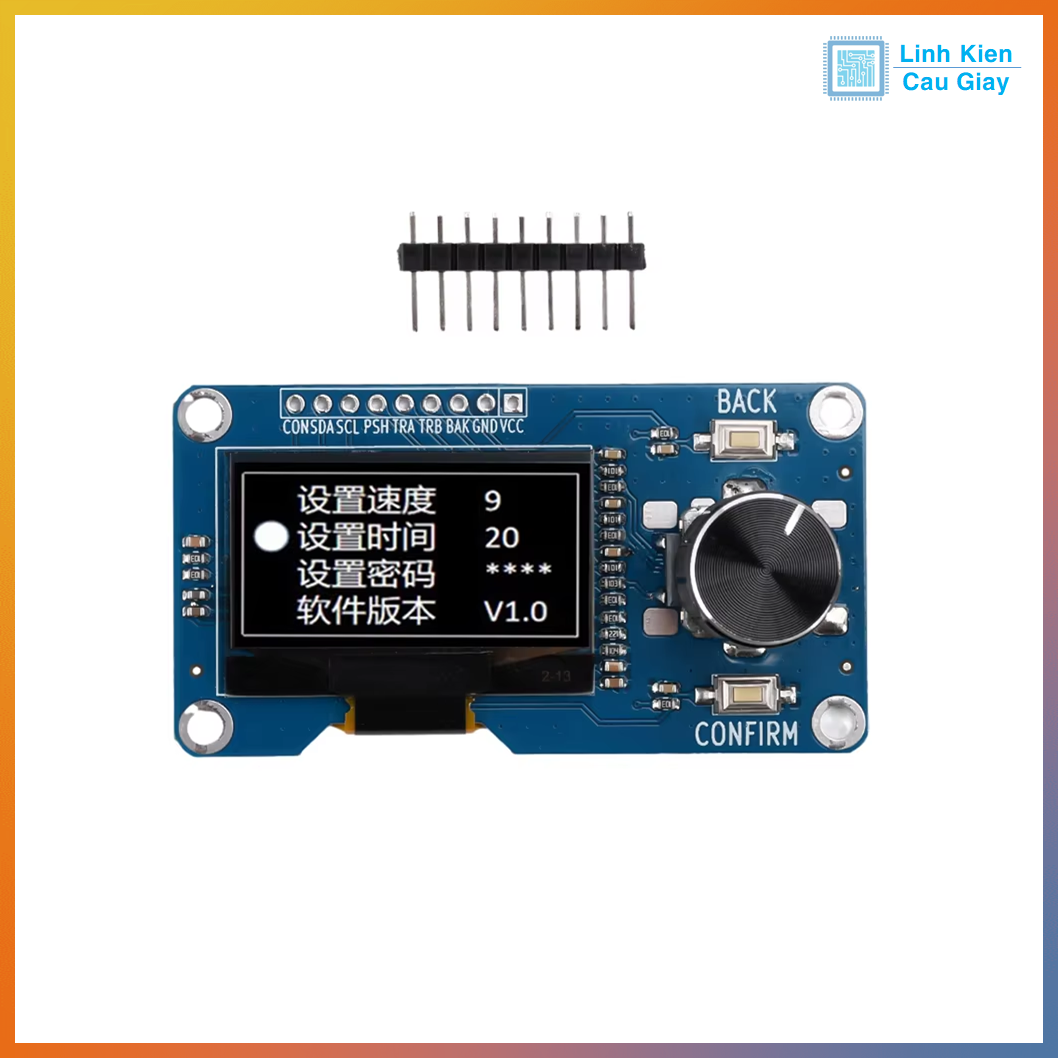

Màn hình OLED trắng 1.3 Inch tích hợp núm xoay EC11 và 2 nút bấm là một module hiển thị chất lượng cao sử dụng driver SSD1315, giao tiếp qua I2C, phù hợp cho các dự án điện tử cần giao diện người dùng nhỏ gọn. Màn hình OLED 1.3 inch có độ phân giải 128x64, hiển thị màu trắng sắc nét, tiết kiệm năng lượng và không cần đèn nền. Module này tích hợp núm xoay EC11 (rotary encoder) để điều hướng menu và 2 nút bấm (Confirm và Back) để tương tác, giúp người dùng dễ dàng điều khiển các ứng dụng. Với kích thước nhỏ gọn và giao tiếp I2C đơn giản, sản phẩm lý tưởng cho Arduino, Raspberry Pi và các vi điều khiển khác trong các dự án DIY và IoT.
Ứng dụng
-
Dự án IoT: Hiển thị thông tin như nhiệt độ, độ ẩm, hoặc trạng thái thiết bị trong các dự án nhà thông minh.
-
Giao diện người dùng: Tạo menu điều khiển cho robot, thiết bị điện tử tự chế.
-
Dự án Arduino/Raspberry Pi: Hiển thị dữ liệu cảm biến, thời gian, hoặc thông tin debug.
-
Giáo dục STEM: Dùng trong các bài học lập trình và phát triển phần cứng.
-
Thiết bị đeo: Ứng dụng trong đồng hồ thông minh, thiết bị đeo tay nhờ kích thước nhỏ gọn.

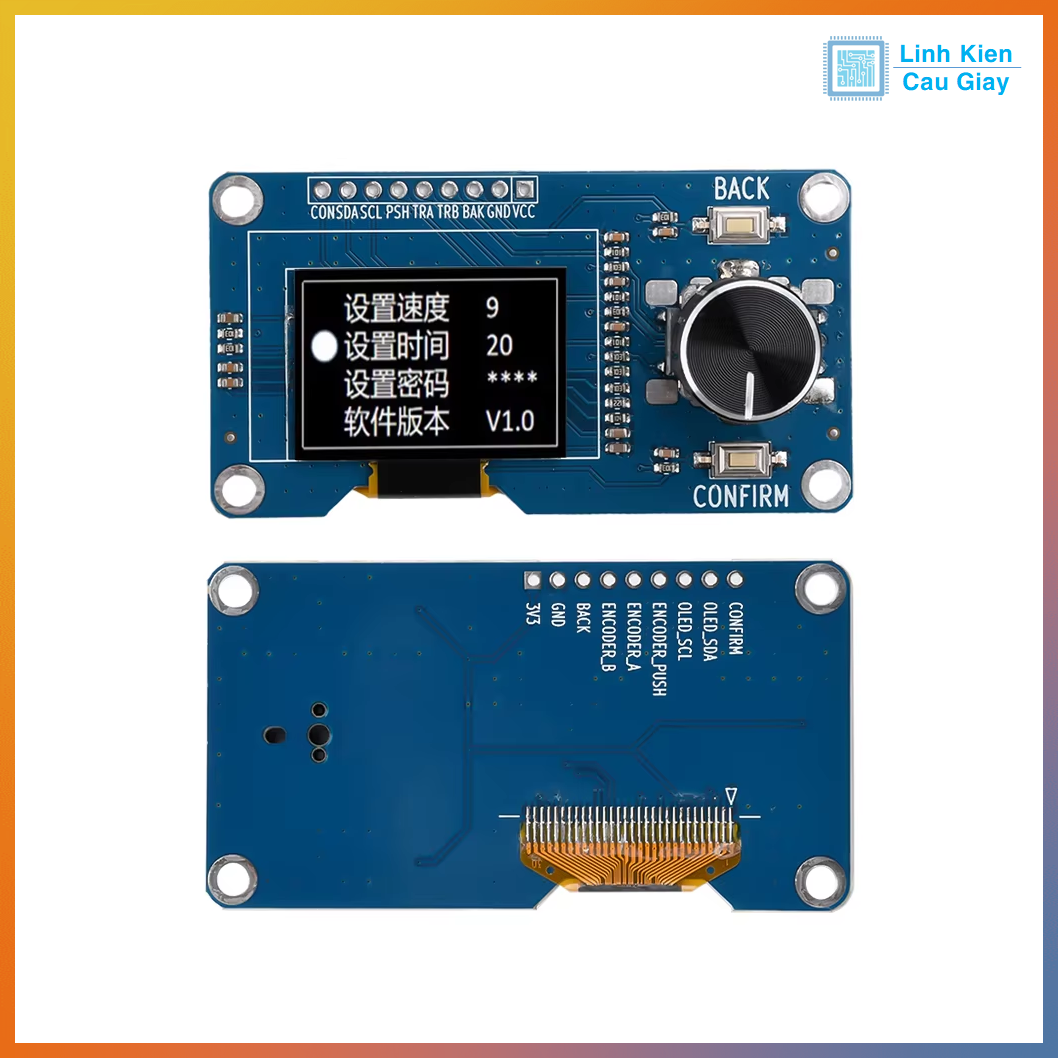

Sơ đồ chân
-
VCC: Nguồn vào (3.3V - 5V).
-
GND: Chân nối đất.
-
SCL: Chân xung nhịp I2C (kết nối với chân SCL trên vi điều khiển).
-
SDA: Chân dữ liệu I2C (kết nối với chân SDA trên vi điều khiển).
-
Núm xoay EC11 (3 chân):
-
Chân A, B: Đầu ra tín hiệu quay (kết nối với chân GPIO để đọc tín hiệu).
-
Chân SW: Tín hiệu nhấn (kết nối với chân GPIO để phát hiện nhấn núm).
-
-
Nút Confirm/Back: Mỗi nút có 1 chân tín hiệu (kết nối với chân GPIO để đọc trạng thái nhấn).
Lưu ý: Kiểm tra datasheet của module để biết địa chỉ I2C mặc định (thường là 0x3C hoặc 0x3D) và cấu hình đúng chân GPIO cho núm xoay và nút bấm.
Thông số kĩ thuật
Thông số | Giá trị / Mô tả |
---|---|
Kích thước màn hình | 1.3 inch OLED đơn sắc màu trắng |
Độ phân giải | 128 x 64 pixel |
Chip điều khiển | SSD1315 (tương thích SSD1306) |
Giao tiếp | I2C (4 chân: GND, VCC, SCL, SDA) |
IC giao tiếp encoder | Tích hợp sẵn (không cần xử lý analog phức tạp) |
Encoder | Loại EC11 (có nút nhấn) |
Nút nhấn vật lý | 2 nút: BACK và CONFIRM |
Điện áp hoạt động | 3.3V – 5V |
Kích thước toàn bộ module | ~55mm x 30mm (ước lượng) |
Hình ảnh - Hướng dẫn sử dụng
-
Kết nối với vi điều khiển:
-
Nối VCC và GND của module với nguồn 3.3V/5V và đất của vi điều khiển (Arduino, Raspberry Pi).
-
Nối SCL và SDA với các chân I2C trên vi điều khiển (ví dụ: A5 và A4 trên Arduino Uno).
-
Nối các chân của núm xoay EC11 (A, B, SW) và nút Confirm/Back với các chân GPIO (ví dụ: D2, D3, D4, D5, D6 trên Arduino).
-
-
Cấu hình thư viện:
-
Sử dụng thư viện Adafruit_SSD1306 hoặc U8g2 trên Arduino IDE để điều khiển màn hình OLED (SSD1315 tương thích với SSD1306).
-
Khởi tạo địa chỉ I2C (thường là 0x3C hoặc 0x3D).
-
-
Lập trình hiển thị:
-
Viết code để hiển thị dữ liệu trên màn hình (ví dụ: hiển thị văn bản, số liệu cảm biến).
-
Sử dụng hàm display.drawString() hoặc u8g2.drawStr() để vẽ nội dung.
-
-
Điều khiển núm xoay và nút bấm:
-
Đọc tín hiệu từ núm xoay EC11 (A, B) để phát hiện hướng quay (theo chiều kim đồng hồ hoặc ngược).
-
Đọc tín hiệu từ chân SW (nhấn núm) và các nút Confirm/Back để điều hướng menu.
-
-
Bảo trì:
-
Tránh để màn hình tiếp xúc với độ ẩm cao hoặc va đập mạnh.
-
Không cấp nguồn vượt quá 5V để tránh hư hỏng module.
-
Bảo hành
Linh kiện mới 100%, test kỹ nếu khách yêu cầu
Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)
Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách
Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
Tại sao chọn mua tại Linh Kiện Cầu Giấy?
✅ Giao hàng toàn quốc – nhanh chóng, đóng gói cẩn thận
✅ Hỗ trợ kỹ thuật nhiệt tình, tư vấn đúng nhu cầu
✅ Cam kết linh kiện chính hãng, đúng mô tả
✅Giá cạnh tranh, phù hợp sinh viên, kỹ sư và DIY Maker
