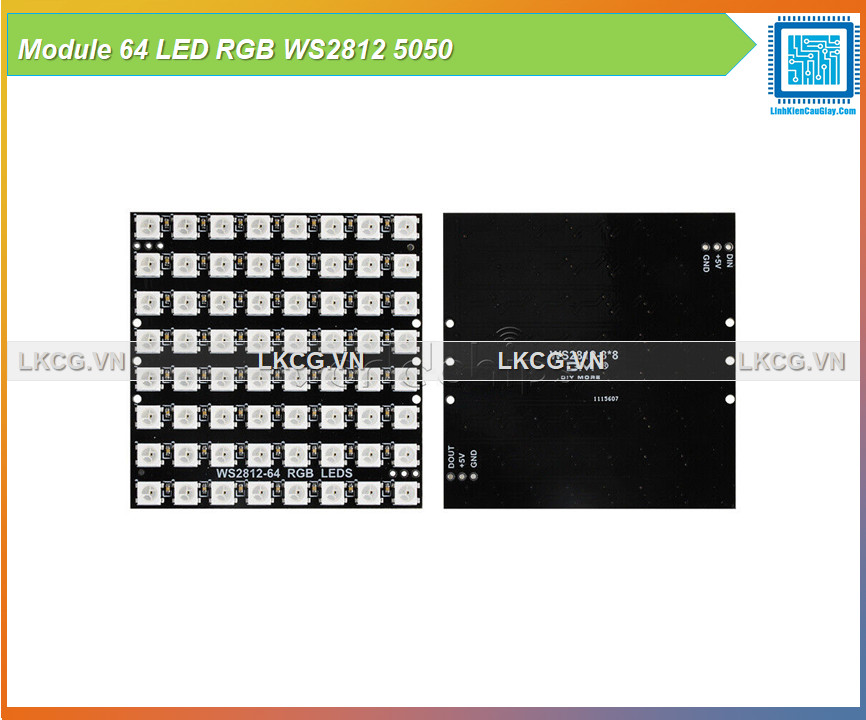

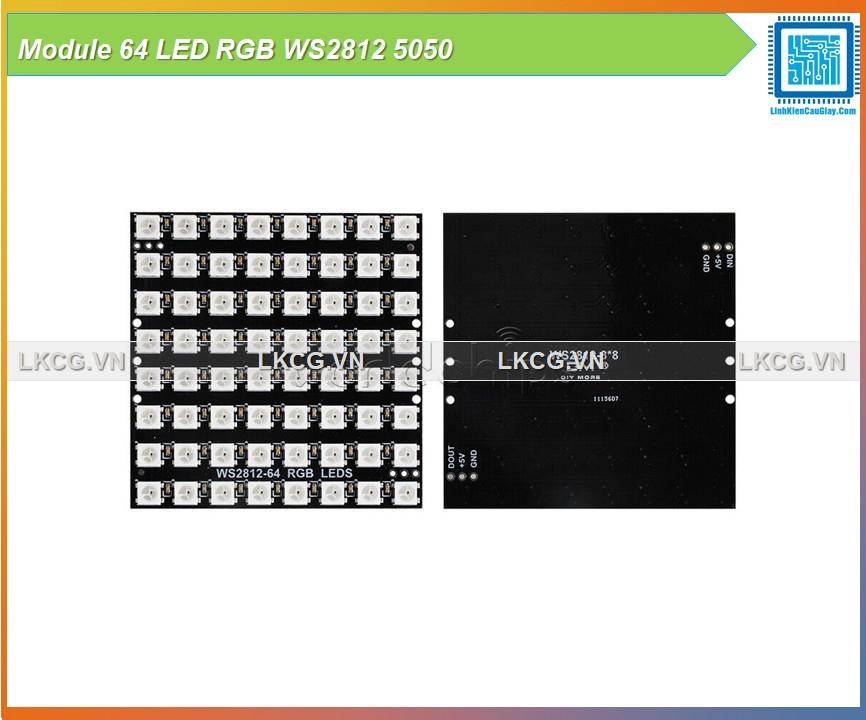

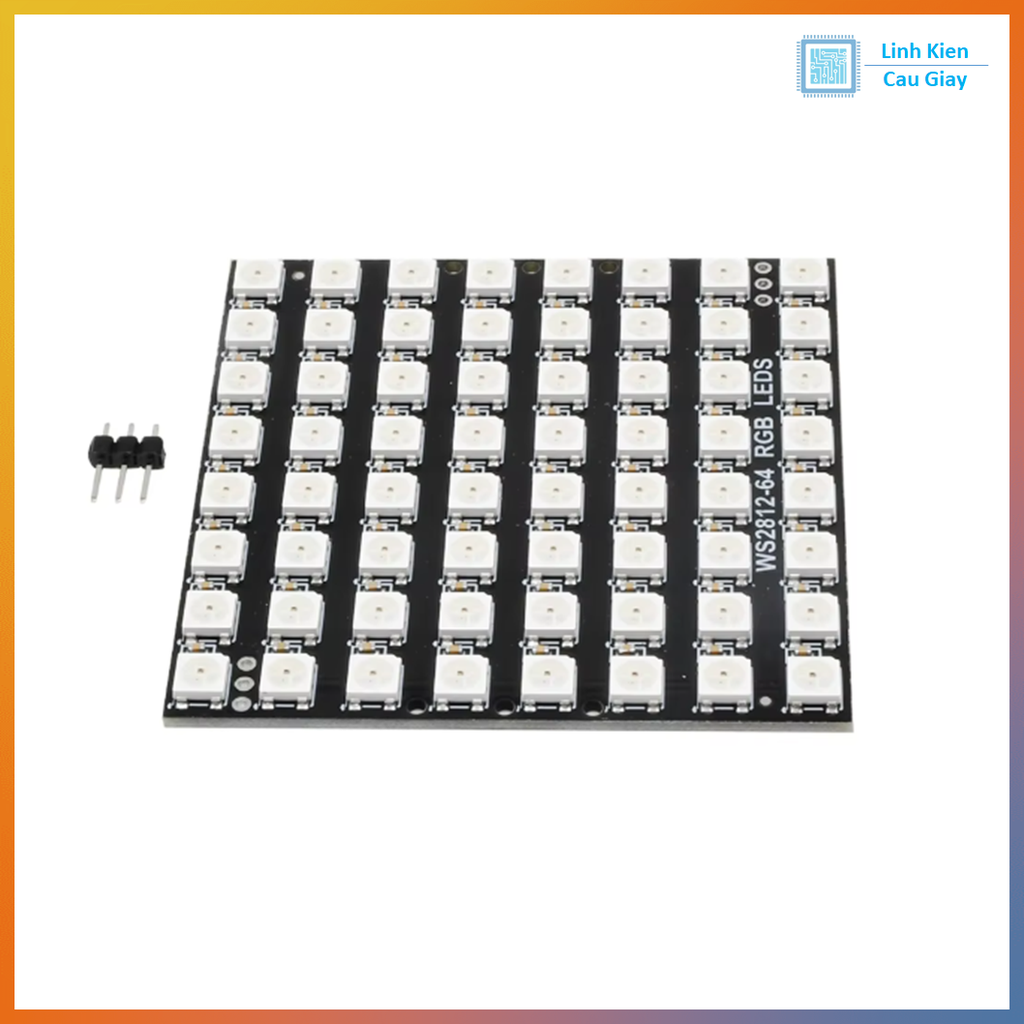

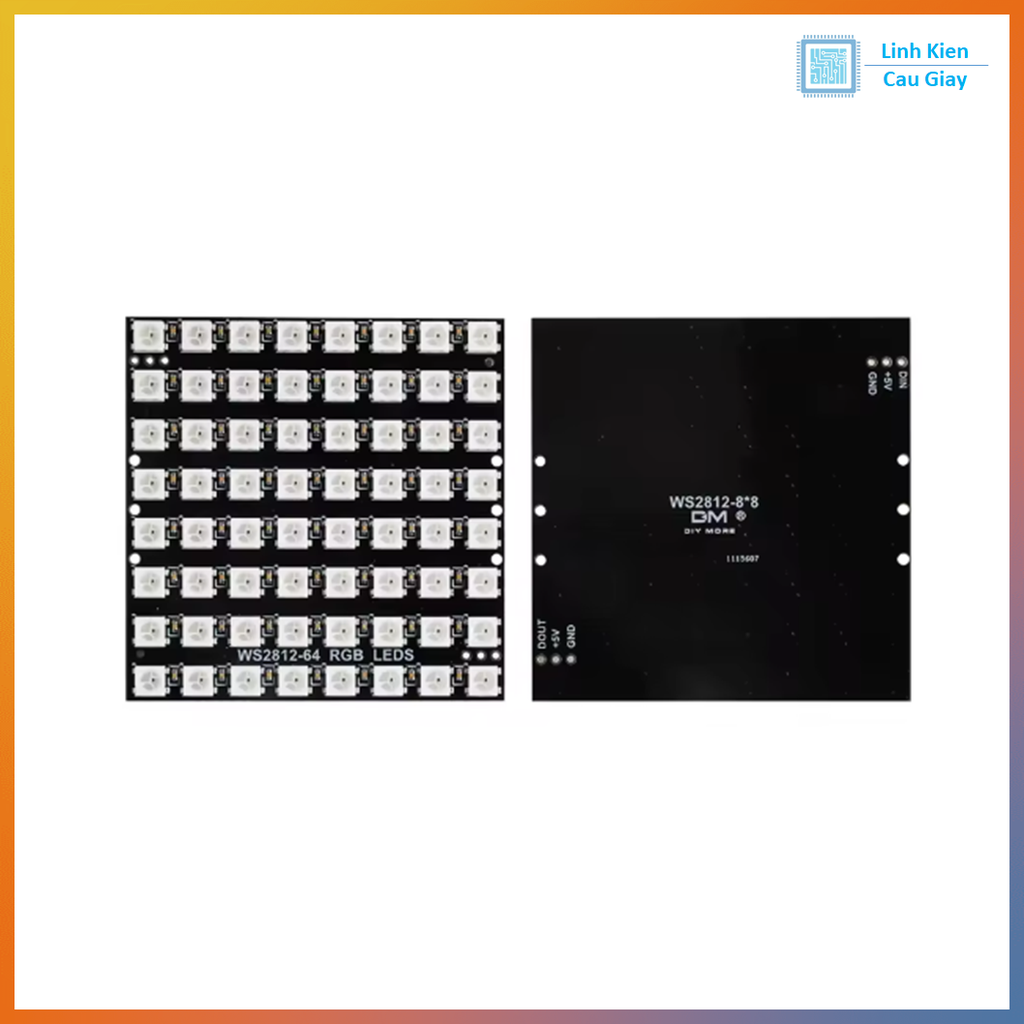

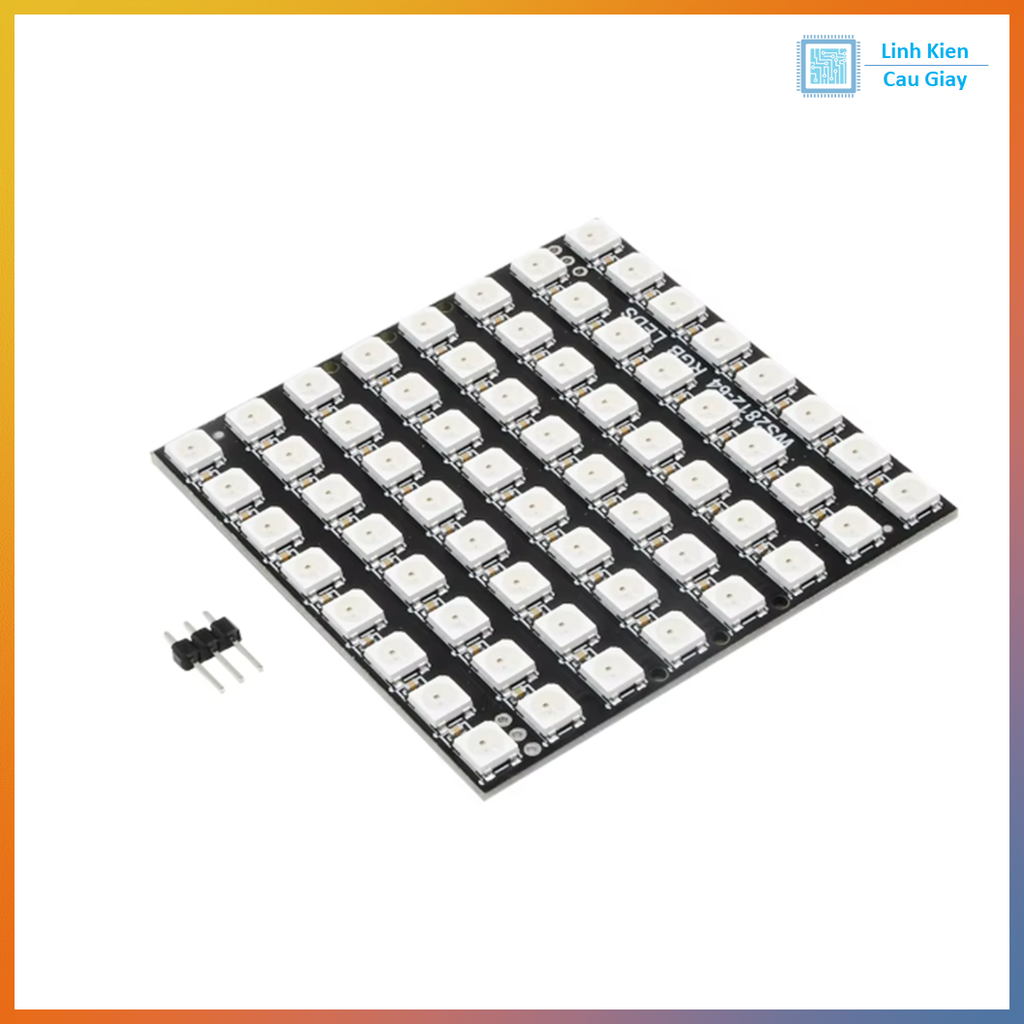

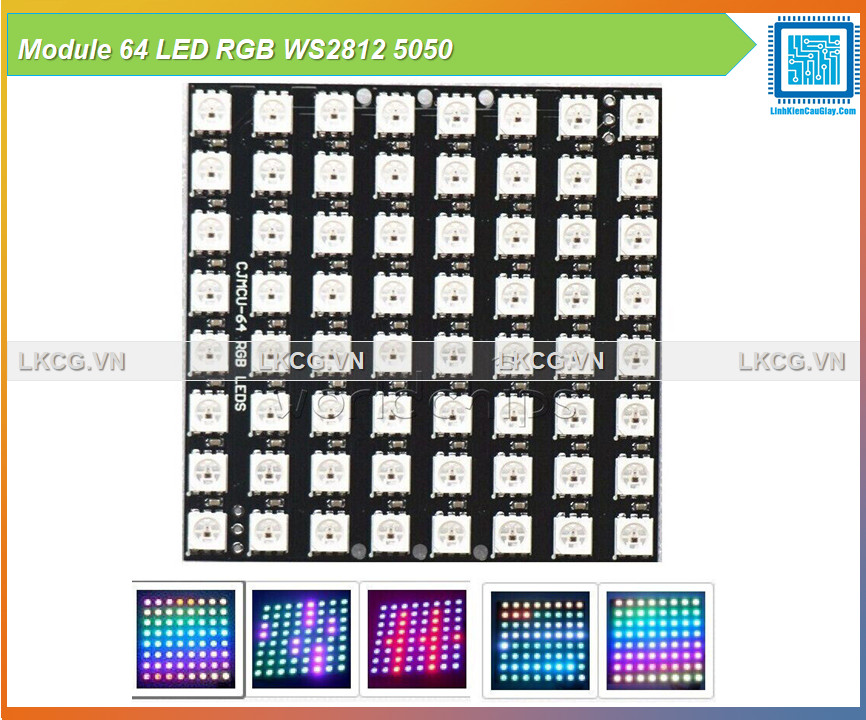

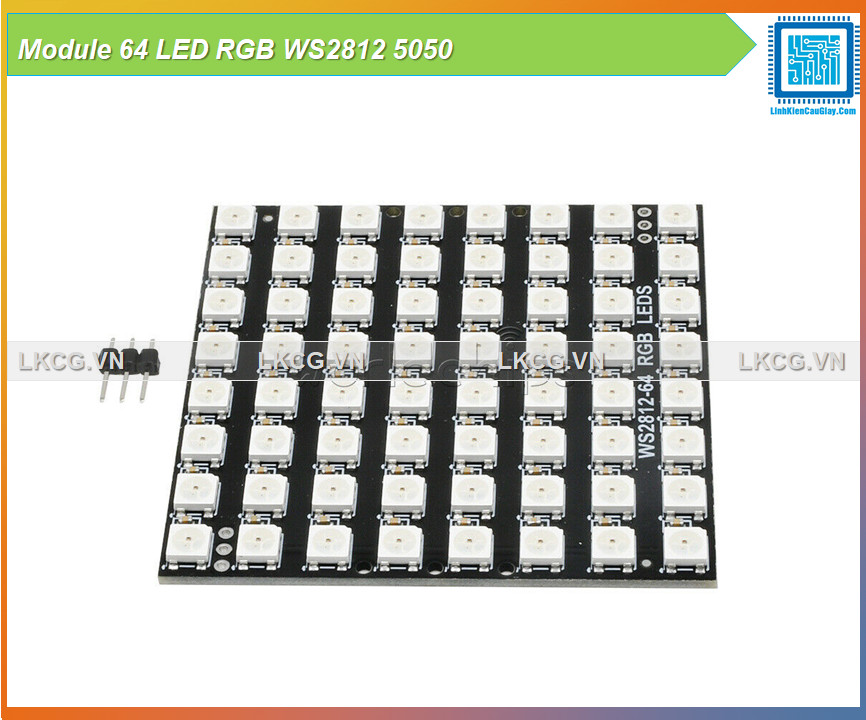

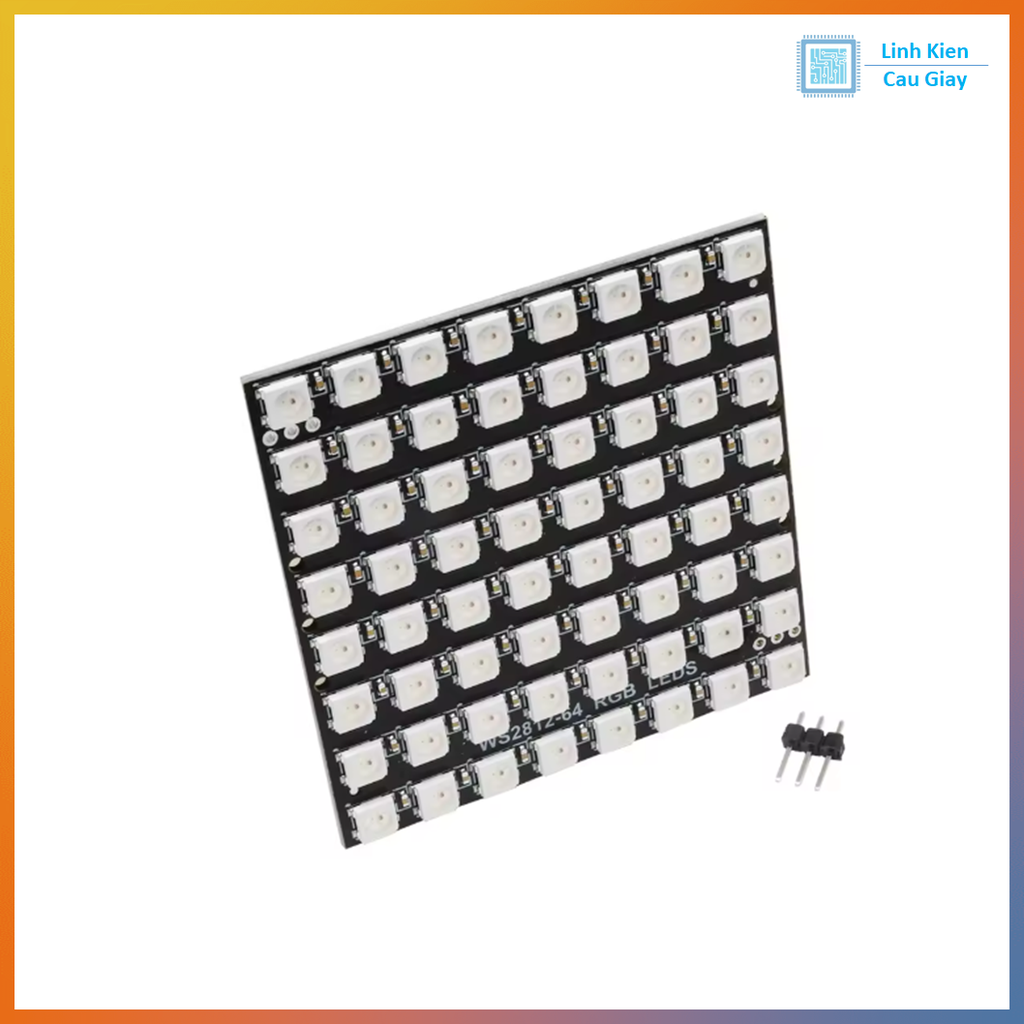

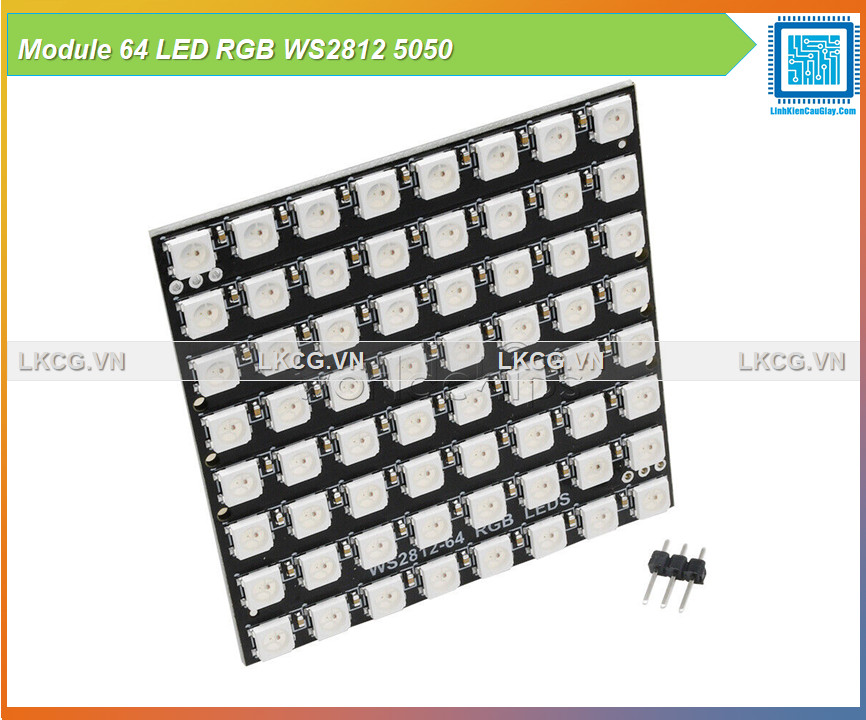

Module 64 LED RGB WS2812 5050

(Mã SP:PVN3954)

Thương hiệu: Chưa cập nhật |

Đánh giá

Giá

80.000₫

Mô tả :

Đang cập nhật ...

Đa dạng sản phẩm, lĩnh vực Linh kiện điện tử, CNC, 3D, Laser...

Khách hàng dễ dàng theo dõi hành trình đơn hàng online tại mục "Kiểm tra đơn hàng"

Nhiều hình thức thanh toán + ship hàng linh động: Mua trực tiếp; mua online; chuyển khoản; ship COD

Chất lượng đảm bảo, sản phẩm được test kĩ và đóng gói cẩn thận

Module 64 LED RGB WS2812 5050

Mô tả sản phẩm

Họ WS2812 là nguồn sáng LED điều khiển thông minh mà mạch điều khiển và chip RGB được tích hợp trong một gói 5050 linh kiện. Bên trong nó bao gồm chốt dữ liệu cổng kỹ thuật số thông minh và mạch truyền động khuếch đại định hình lại tín hiệu. đảm bảo một cách hiệu quả chiều cao màu của ánh sáng điểm pixel nhất quán. Giao thức truyền dữ liệu sử dụng chế độ truyền thông NZR duy nhất. Sau khi thiết lập lại nguồn pixel, cổng DIN nhận dữ liệu từ bộ điều khiển, pixel đầu tiên thu thập dữ liệu 24bit ban đầu sau đó được gửi đến chốt dữ liệu bên trong, dữ liệu khác được định hình lại bởi mạch khuếch đại định hình lại tín hiệu bên trong được gửi đến pixel tầng tiếp theo thông qua cổng DO. Sau khi truyền cho mỗi pixel, tín hiệu giảm 24bit. Pixel áp dụng công nghệ truyền ping tự động, làm cho số tầng pixel không bị giới hạn trong việc truyền tín hiệu, chỉ phụ thuộc vào tốc độ truyền tín hiệu.
LED với điện áp lái xe thấp, bảo vệ môi trường và tiết kiệm năng lượng, độ sáng cao, góc tán xạ lớn, tính nhất quán tốt, công suất thấp, tuổi thọ cao và các ưu điểm khác. Các chip điều khiển tích hợp trong đèn LED phía trên trở nên mạch đơn giản hơn, âm lượng nhỏ, lắp đặt thuận tiện.
Mỗi vòng được trang bị một đường dữ liệu duy nhất với giao thức rất cụ thể về thời gian yêu cầu bộ vi điều khiển thời gian thực với bộ xử lý 8MHz hoặc nhanh hơn như AVR, Arduino, PIC, mbed, v.v. Có các miếng hàn ở mặt sau để kết nối dây hoặc ghim breadboard và hai lỗ gắn để cố định bảng này vào nhiều bề mặt khác nhau.

Đặc trưng:
Bảo vệ kết nối ngược thông minh, kết nối ngược nguồn điện không làm hỏng vi mạch.
Mạch điều khiển và đèn LED dùng chung nguồn điện duy nhất.
Mạch điều khiển và chip RGB được tích hợp trong một gói 5050 linh kiện, tạo thành một điều khiển hoàn chỉnh điểm pixel.
Mạch định hình lại tín hiệu tích hợp, sau khi định hình lại sóng tới trình điều khiển tiếp theo, đảm bảo không tích tụ biến dạng dạng sóng.
Tích hợp mạch reset điện và mạch reset mất nguồn.
Mỗi pixel của ba màu cơ bản có thể đạt được độ sáng hiển thị 256, hiển thị đầy đủ 16777216 màu và tần số quét không nhỏ hơn 400Hz / s.
Cổng phân tầng truyền tín hiệu theo đường đơn.
Hai điểm bất kỳ cách đường truyền quá 5m mà không có mạch tăng.
Khi tốc độ làm mới là 30 khung hình / giây, số tầng không nhỏ hơn 1024 điểm.
Gửi dữ liệu với tốc độ 800Kbps.
Màu sắc của ánh sáng nhất quán cao, tiết kiệm chi phí.

Thông số kỹ thuật:
Điện áp: 5 V
Kích thước: 68x 68mm

DATASHEET:

Thông số kĩ thuật

bao gồm 64 Led RGB 5050 thẳng hàng giao tiếp nối tiếp qua chuẩn giao tiếp 1 wire (chỉ cần 1 cổng IO để điều khiển nhiều đèn LED), mạch rất dễ sử dụng với bộ thư viện hỗ trợ đi kèm với khả năng hiển thị của mỗi LED lên đến 160.000 màu và 256 cấp độ sáng khác nhau, phù hợp cho các ứng dụng trang trí, hiển thị led...

Thông số kỹ thuật:

Chip: WS2812 (đèn LED tích hợp)
LED: 5050 RGB đầy đủ màu sắc
Điện áp: 5VDC
Cổng: Kỹ thuật số
Nền tảng: Arduino vi điều khiển
5050 LED nổi bật, chip điều khiển tích hợp, chỉ có 1 cổng IO để điều khiển nhiều đèn LED
Hiển thị ổn định và đẹp mắt
Điều chỉnh độ sáng tricolor 256, màn hình TFT 160.000 màu, tần số quét không nhỏ hơn 400Hz /S
Tốc độ làm 30 khung hình / giây, thậm chí cả chế độ mức thấp cũng không ít hơn 512 điểm
Gửi và nhận dữ liệu ở tốc độ lên tới 800Kb / giây
Làm nổi bật LED, độ sáng màu sáng nhất quán

Hình ảnh - Hướng dẫn sử dụng
