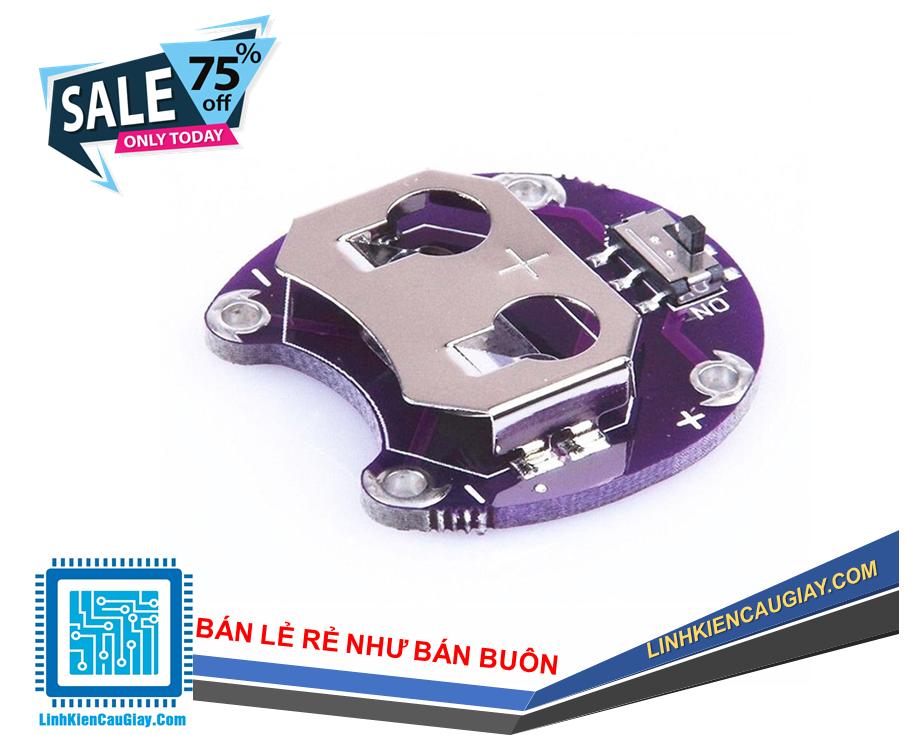

Đế gắn pin cúc áo CR2032 LilyPad

Mô tả sản phẩm

• Đế gắn pin cúc áo CR2032 chuẩn LilyPad dùng để cấp nguồn 3V cho các mạch LilyPad, Arduino wearable, đồ chơi thông minh, sản phẩm may mặc điện tử.

• Thiết kế dạng module tròn mỏng, có các pad lớn xung quanh để khâu chỉ dẫn điện hoặc hàn dây rất tiện cho dự án e-textile / quần áo phát sáng.

• Khe gài pin CR2032 giữ rất chắc, thay pin nhanh; mặt PCB in rõ cực + / – tránh cắm nhầm.

Ứng dụng

• Cấp nguồn cho mạch LilyPad LED, LilyPad USB, mạch cảm biến trên quần áo, balo, đồ chơi.

• Dự án điện tử mềm (soft electronics), e-textile, vòng tay, móc khóa, trang phục biểu diễn.

• Các ứng dụng Arduino mini, module cảm biến nhỏ, mạch 3V tiêu thụ dòng thấp.

Sơ đồ chân

• + (PLUS / VCC): Nối tới cực dương của pin CR2032 (3V), pad lớn để khâu/hàn.

• – (MINUS / GND): Nối tới cực âm, mass của hệ thống.

• Một số bản PCB có thêm lỗ/miệng để bắt chỉ dẫn điện dùng trong LilyPad.

Thông số kĩ thuật

• Loại pin: Pin cúc áo CR2032 (3V, đường kính 20mm)

• Điện áp danh định: 3V DC (tùy theo pin CR2032 sử dụng)

• Dòng tải: Phù hợp cho mạch LED, MCU công suất thấp (vài chục mA)

• Chuẩn PCB: LilyPad compatible – pad lớn, mỏng, nhẹ

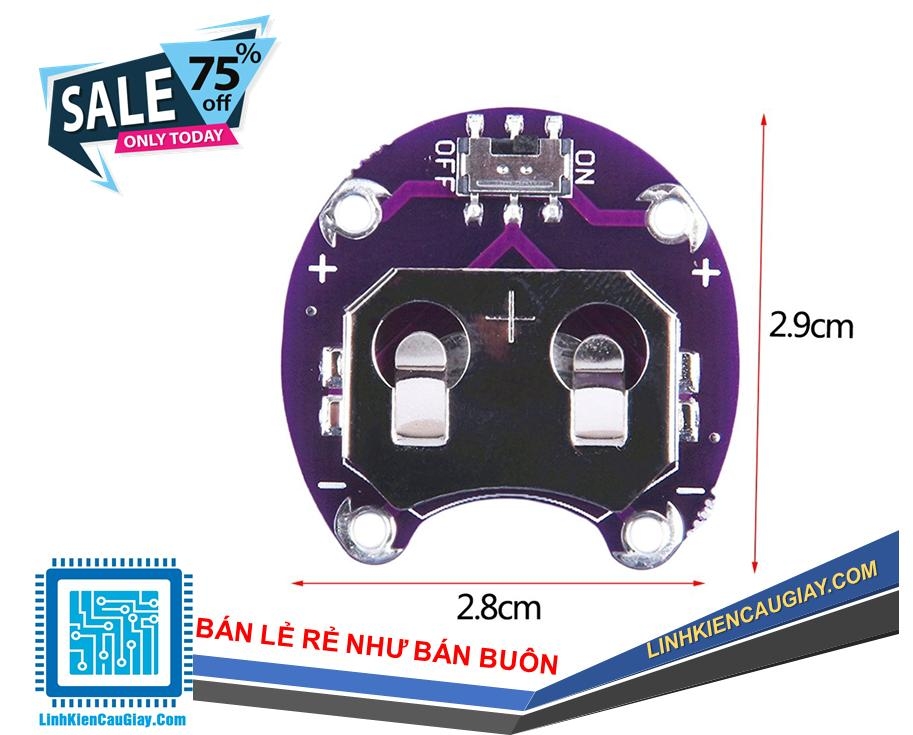

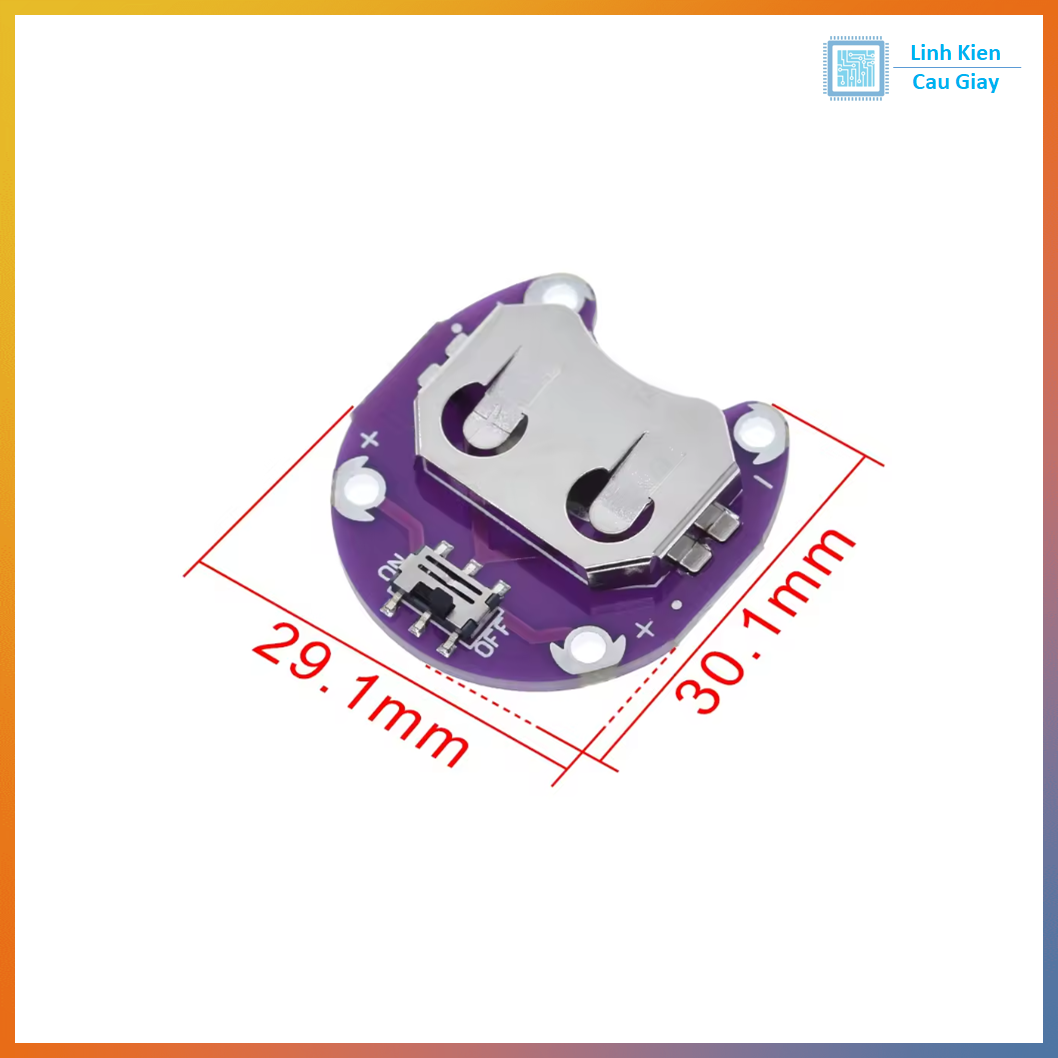

• Kích thước module: Đường kính khoảng 25–30mm (tùy lô)

• Cách đấu nối: Khâu chỉ dẫn điện hoặc hàn dây vào pad + và –.

Hướng dẫn sử dụng

• Gắn pin CR2032 vào khay, đúng chiều (+ lên trên) theo ký hiệu trên module.

• Khâu chỉ dẫn điện hoặc hàn dây từ pad + tới chân VCC của mạch LilyPad / Arduino, pad – tới GND.

• Cố định module trên vải, áo, balo bằng chỉ hoặc keo dán phù hợp.

• Khi không sử dụng dài ngày, nên tháo pin để tránh tự xả.

• Không để module/pin tiếp xúc nước, giặt đồ phải tháo module ra trước.

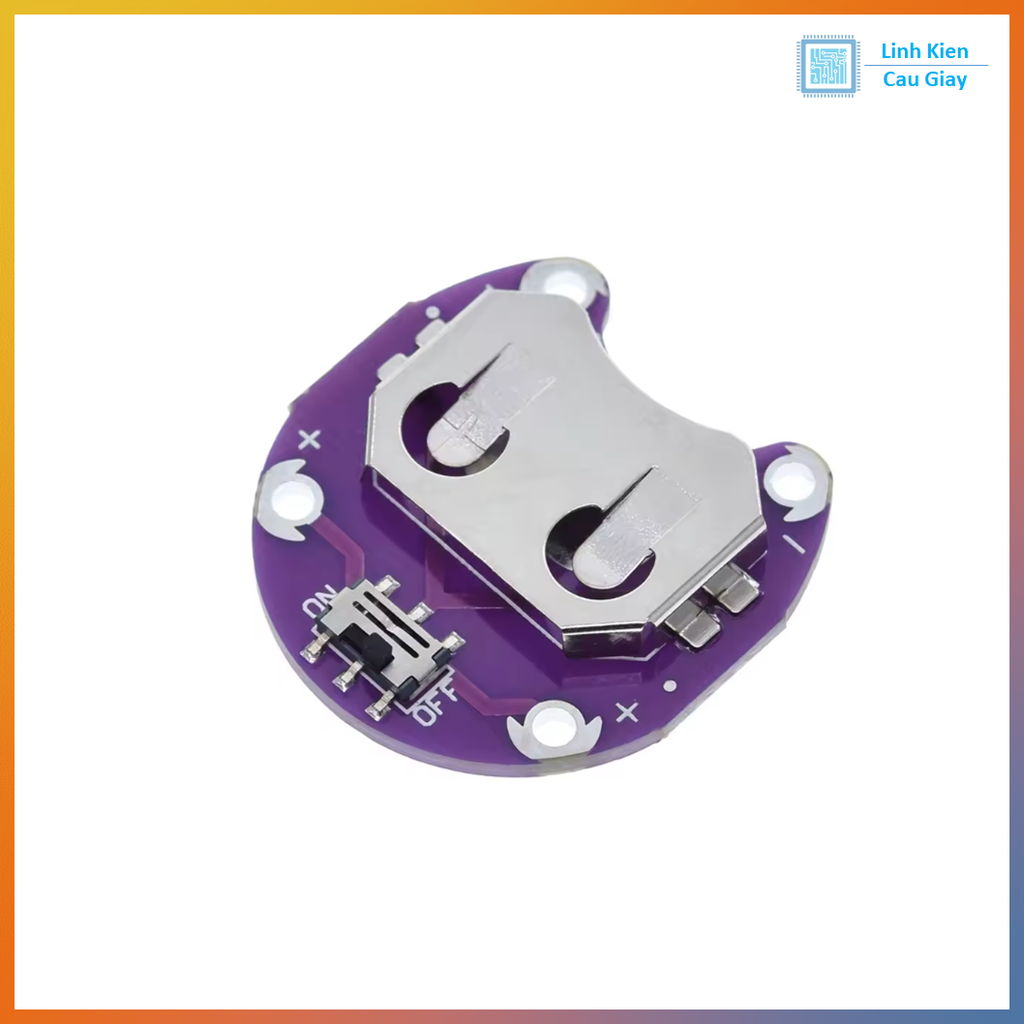

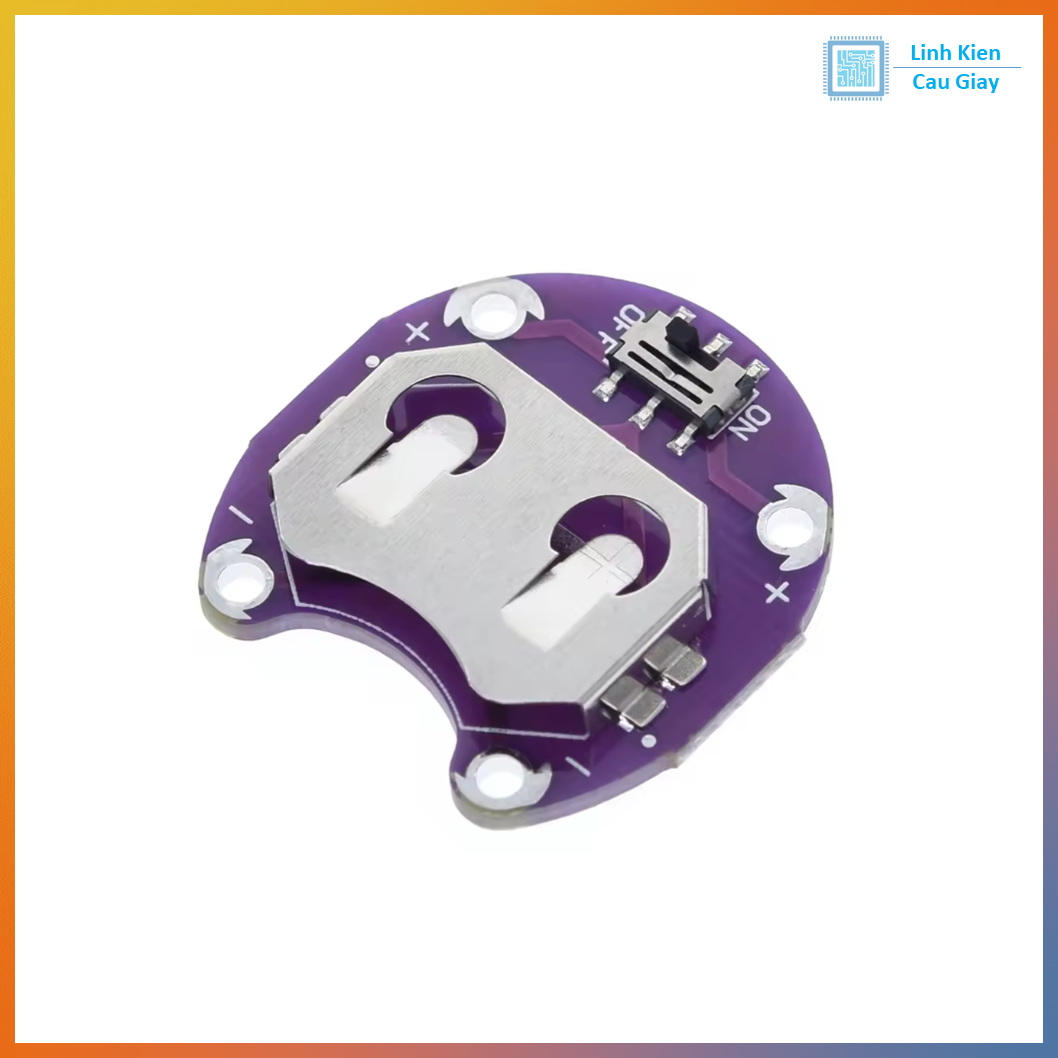

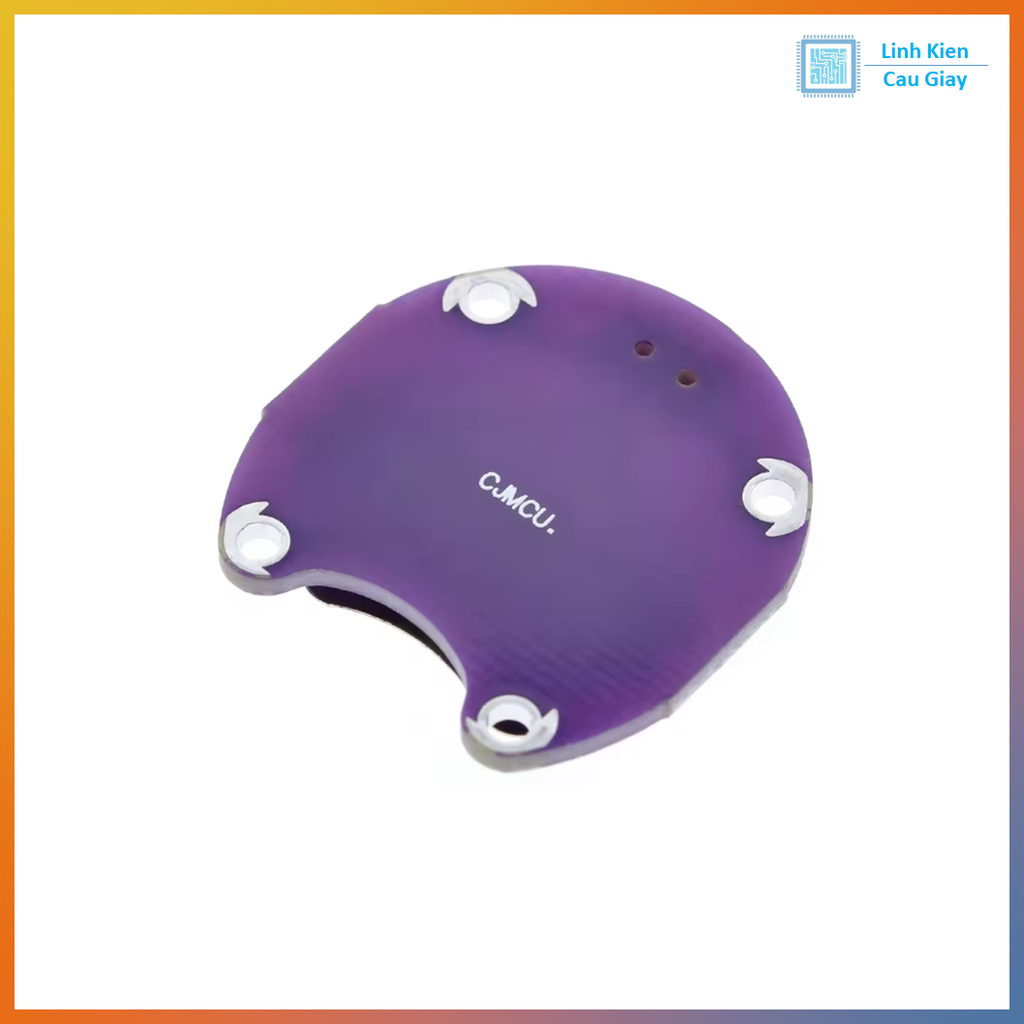

Hình ảnh
