Nguồn tổ ong 24V – 5A / 10A / 20A / 25A

Mô tả sản phẩm

• Nguồn tổ ong 24V là nguồn xung chuyển mạch (SMPS) cho điện áp đầu ra 24V DC ổn định, chuyên dùng cấp nguồn cho động cơ DC 24V, van điện từ, PLC, cảm biến công nghiệp, LED 24V, module điều khiển…

• Vỏ kim loại đục lỗ dạng tổ ong, tản nhiệt tốt, dễ lắp vào tủ điện, hộp điều khiển, khung máy, bảng kỹ thuật.

• Có nhiều mức dòng: 24V–5A / 24V–10A / 24V–20A / 24V–25A, phù hợp từ hệ thống nhỏ đến tải công suất lớn.

Ứng dụng

• Cấp nguồn cho động cơ DC 24V, bơm mini 24V, quạt 24V, van nước 24V.

• Nguồn cho PLC, cảm biến công nghiệp, relay, contactor điều khiển 24VDC.

• Hệ thống LED 24V, biển bảng, đèn thanh nhôm 24V.

• Dùng trong tủ điện điều khiển, máy CNC mini, robot, dây chuyền nhỏ, dự án STEM – DIY.

Sơ đồ chân

• AC IN:

  • L: Dây pha (Line) 220VAC

  • N: Dây trung tính (Neutral) 220VAC

  • ⏚ / Ground: Chân nối đất (tiếp địa vỏ/tủ)

• DC OUT:

  • V+: Cực dương 24V DC

  • V-: Cực âm (GND)

  • Thường có 2–3 cặp V+ / V- để chia nhiều tải

Thông số kĩ thuật

• Điện áp vào: 100–240VAC, 50/60Hz (hoặc 110/220VAC – tùy model)

• Điện áp ra: 24V DC ổn định

• Dòng ra (phân loại):

  • 24V–5A

  • 24V–10A

  • 24V–20A

  • 24V–25A

• Công suất tương ứng: ~120W / 240W / 480W / 600W

• Loại nguồn: Switching Mode Power Supply (nguồn xung tổ ong)

• Vỏ: Kim loại đục lỗ, tản nhiệt tự nhiên

Hướng dẫn sử dụng

• Tính tổng công suất/tổng dòng tải 24V, chọn nguồn dư tối thiểu 20–30% so với tải.

• Ngắt điện, đấu dây 220VAC vào chân L – N, nối dây tiếp địa (nếu có) vào chân Ground / ⏚.

• Đấu tải vào các cặp V+ (24V) và V- (GND), siết chặt ốc chống lỏng.

• Bật nguồn, dùng đồng hồ kiểm tra lại điện áp 24V nếu cần, có thể tinh chỉnh bằng biến trở “V-ADJ”.

• Lắp nguồn ở nơi thoáng, không che kín lỗ tổ ong, tránh gần vật dễ cháy.

• Luôn ngắt điện trước khi thao tác đấu dây hoặc bảo trì.

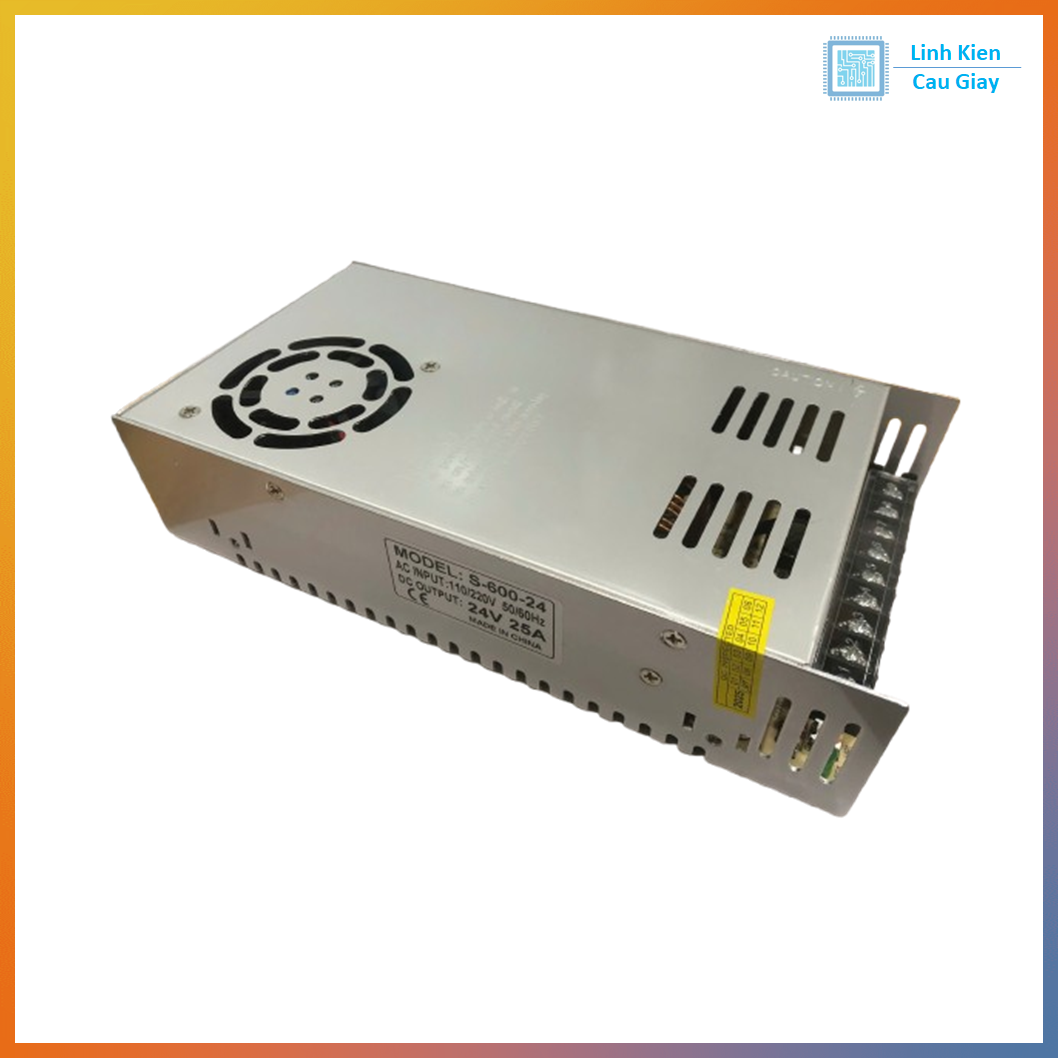

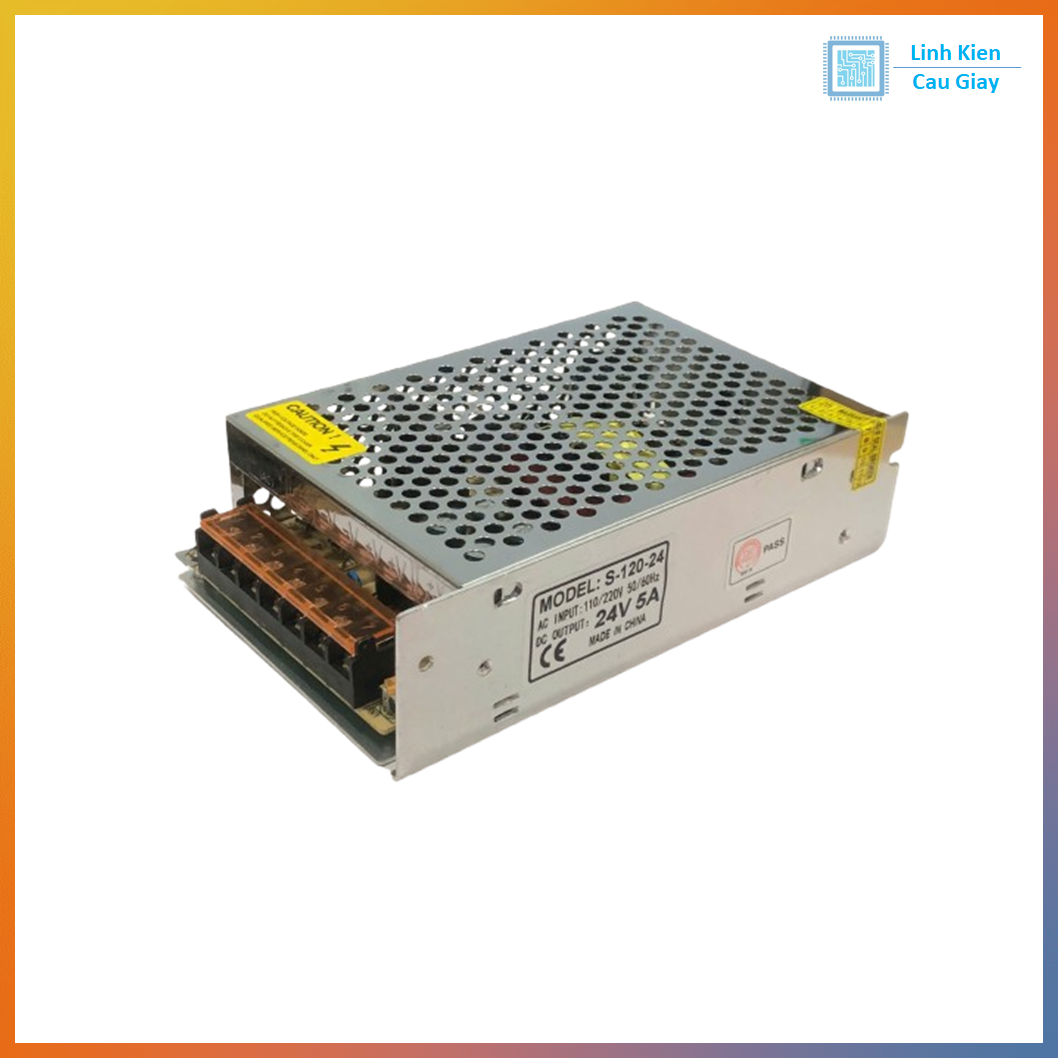

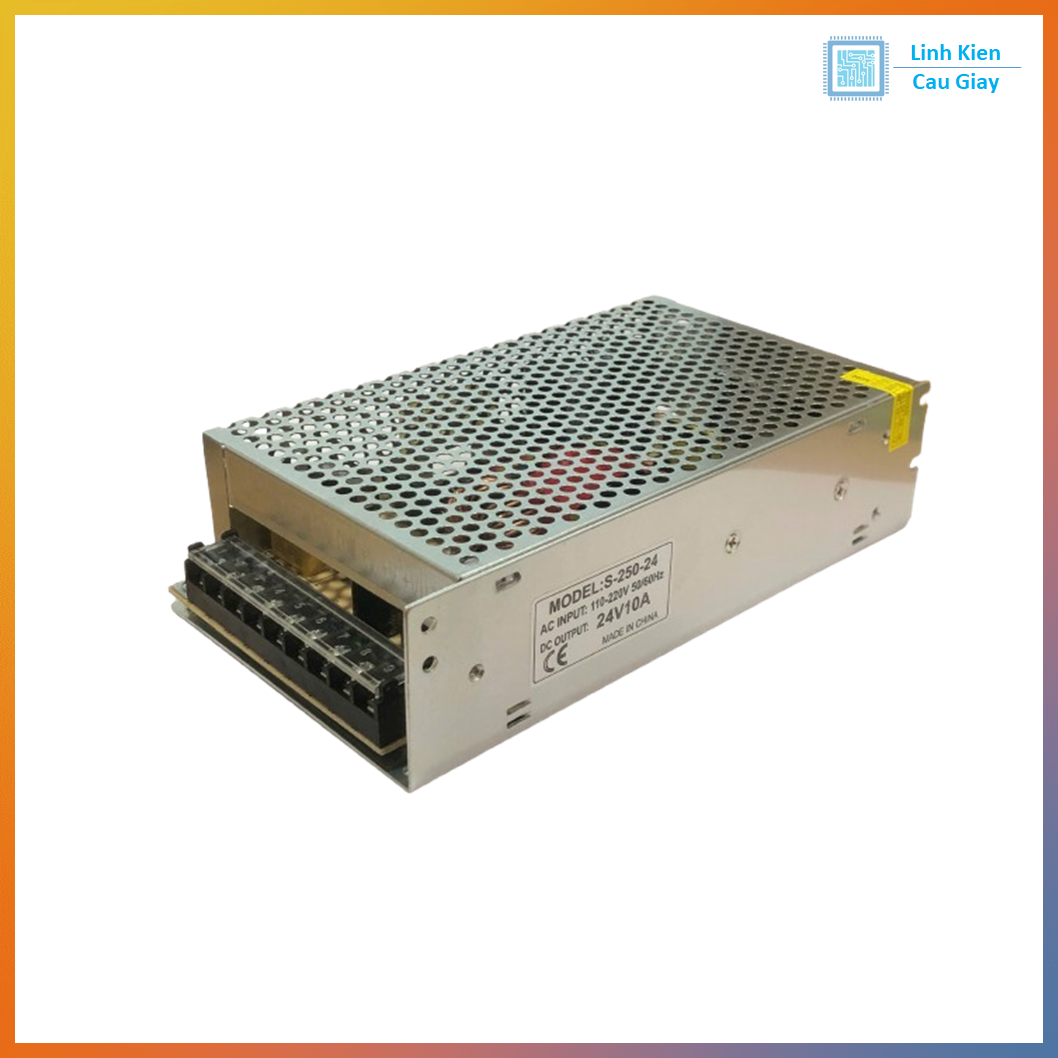

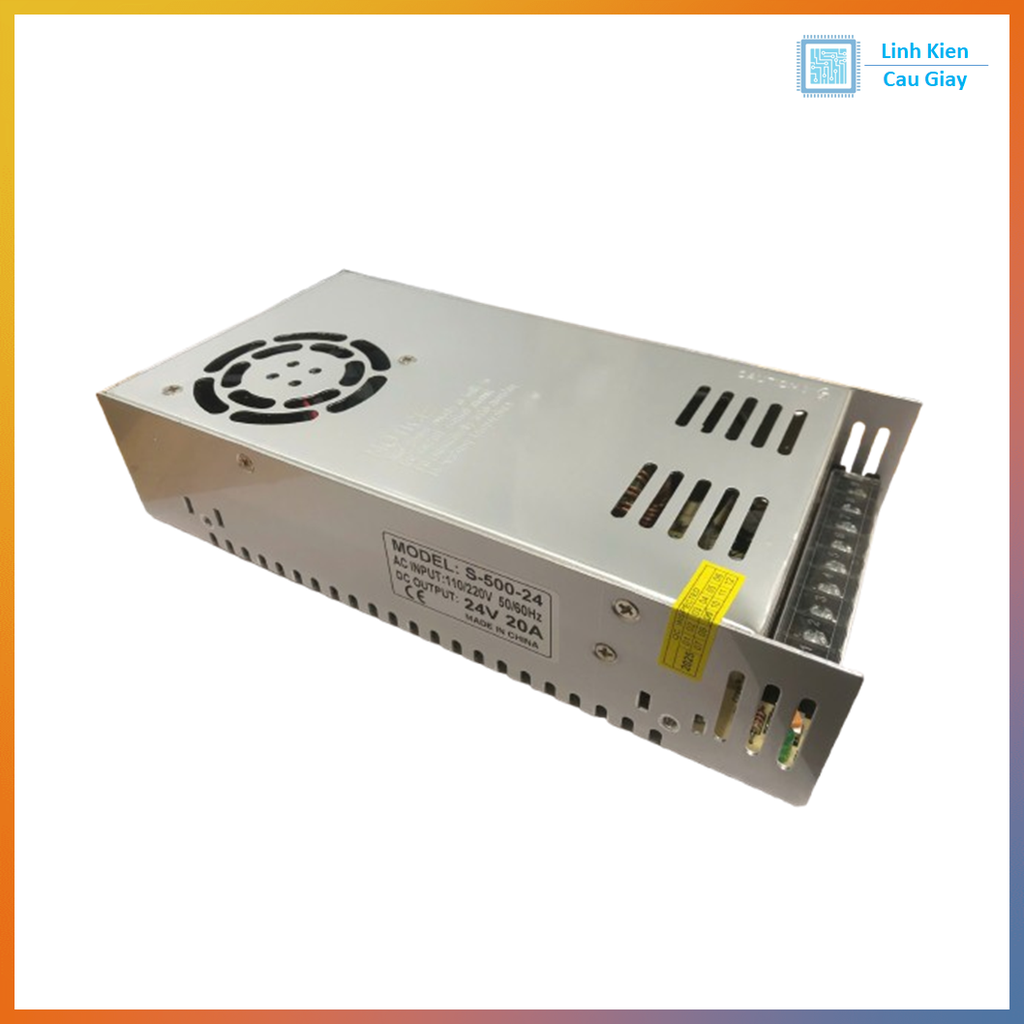

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
