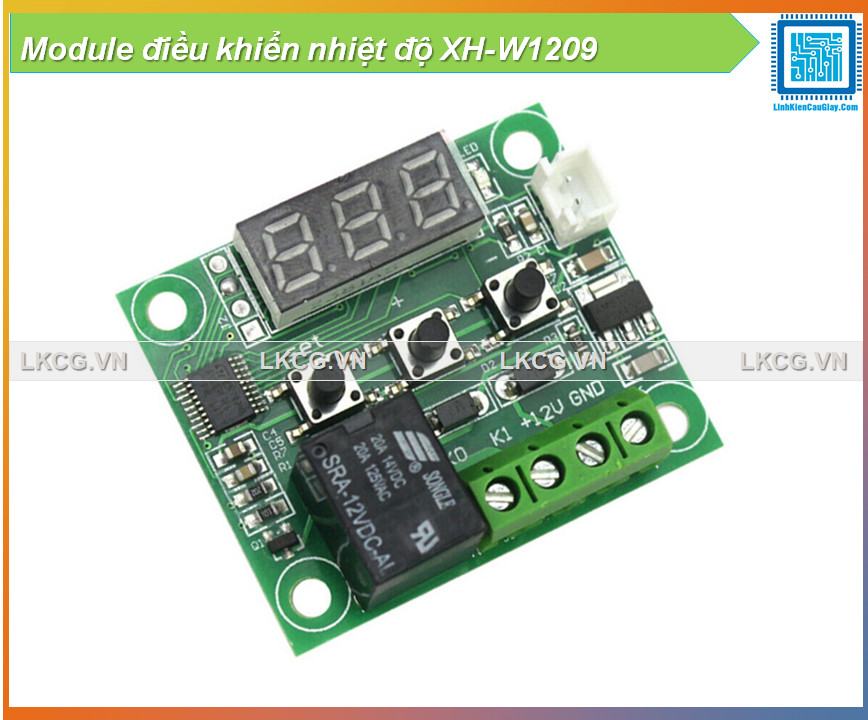

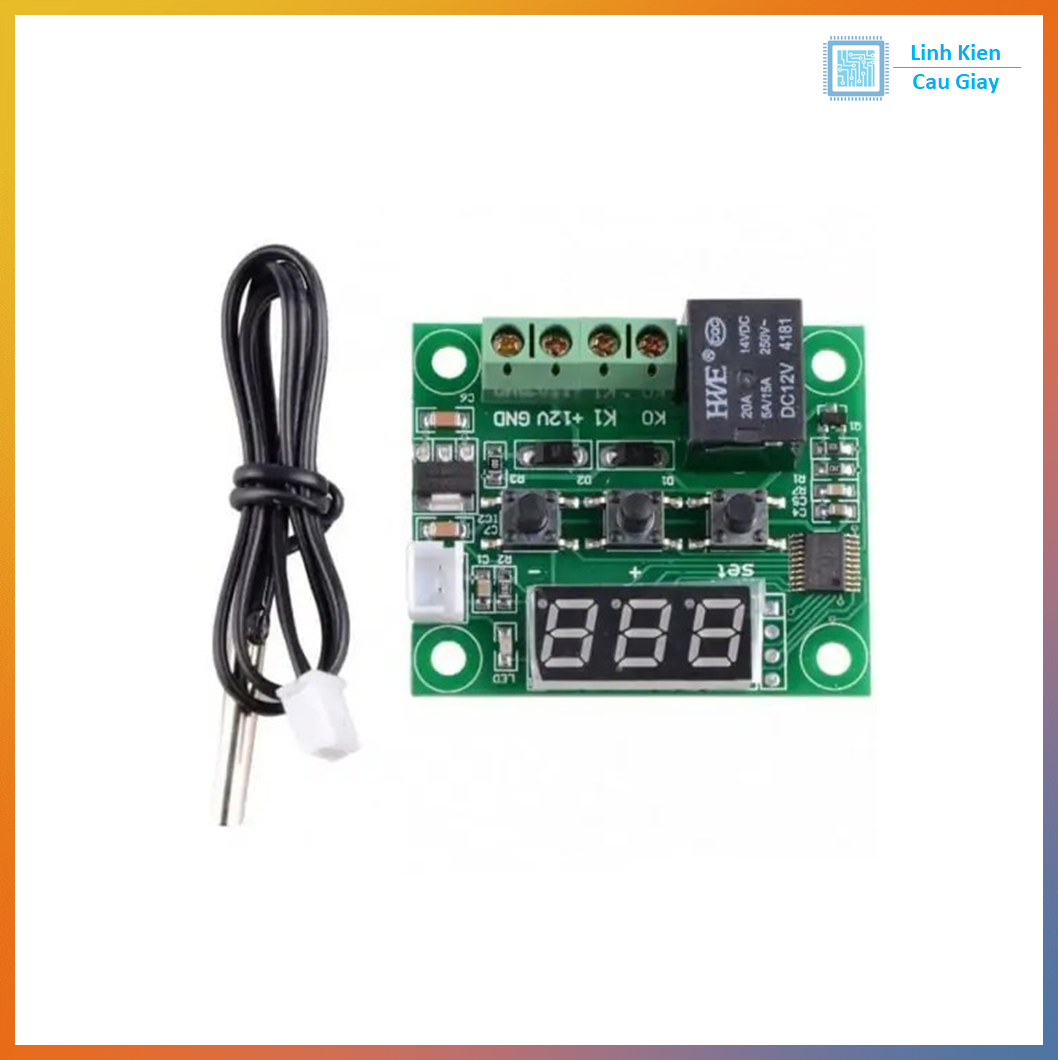

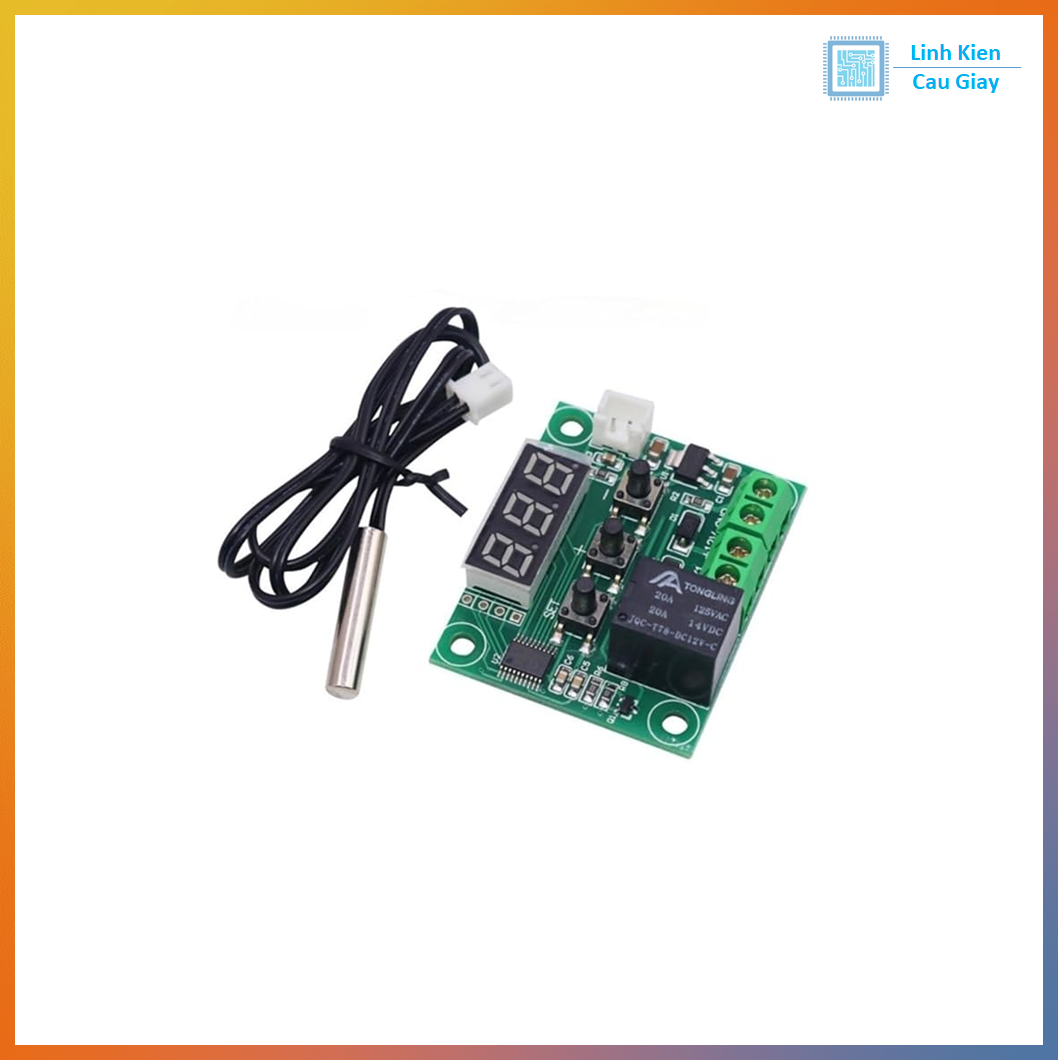

Module Điều Khiển Nhiệt Độ XH-W1209 12VDC Có Relay

Mô tả sản phẩm

Module Điều Khiển Nhiệt Độ XH-W1209 12VDC là thiết bị điều chỉnh và duy trì nhiệt độ hiệu quả, lý tưởng cho các dự án DIY và ứng dụng thực tế. Sử dụng cảm biến nhiệt độ NTC 10K, module tích hợp relay để kích hoạt/ngắt các thiết bị gia nhiệt hoặc làm mát, hiển thị nhiệt độ qua LED 7 đoạn. Với khả năng cài đặt ngưỡng hoặc khoảng nhiệt độ (từ -50°C đến 110°C), sản phẩm hỗ trợ chế độ nóng/lạnh, phù hợp cho máy ấp trứng, làm mát tự động, hoặc cảnh báo nhiệt độ. Thiết kế nhỏ gọn, độ bền cao, và giá thành hợp lý, module là lựa chọn tối ưu cho người mới và chuyên gia.

Đặc điểm nổi bật:

Điều chỉnh nhiệt độ từ -50°C đến 110°C với relay kích hoạt.
Hiển thị LED 7 đoạn, cài đặt ngưỡng qua nút bấm và biến trở.
Điện áp hoạt động 12VDC, cảm biến NTC 10K không thấm nước.
Kích thước nhỏ gọn: 48 x 40mm.
Giá thành hợp lý, dễ tích hợp vào hệ thống IoT.

Ứng dụng

Máy ấp trứng: Duy trì nhiệt độ ổn định cho ấp gia cầm.
Làm mát tự động: Kích hoạt quạt hoặc điều hòa khi nhiệt độ vượt ngưỡng.
Cảnh báo nhiệt độ: Phát tín hiệu khi nhiệt độ quá cao/thấp.
Dự án DIY: Tích hợp vào hệ thống điều khiển nhiệt độ tự động.
Công nghiệp nhẹ: Theo dõi nhiệt độ trong kho bãi hoặc dây chuyền sản xuất.

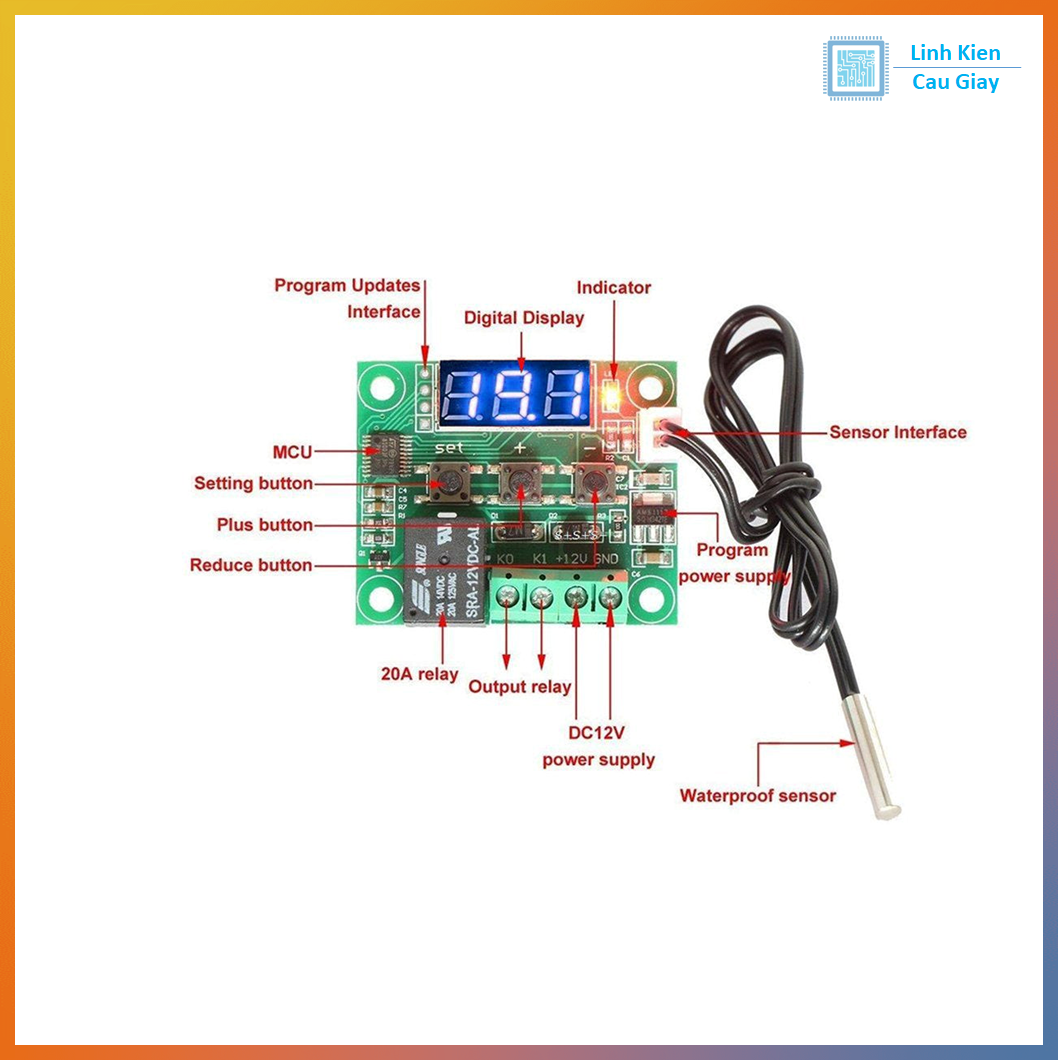

Sơ đồ chân

Module Điều Khiển Nhiệt Độ XH-W1209 có các chân kết nối chính:

IN+ / IN-: Đầu vào nguồn 12VDC (dương/âm).
NC (Normally Closed): Chân relay thường đóng (tùy chọn).
NO (Normally Open): Chân relay thường mở (kích hoạt khi vượt ngưỡng).
COM: Chân chung relay.
Sensor+ / Sensor-: Kết nối với cảm biến nhiệt độ NTC (thường 2 dây).

Lưu ý:

Cảm biến NTC 10K thường đi kèm với chiều dài 0.5m, không thấm nước.
Kiểm tra nhãn module hoặc tài liệu từ nhà cung cấp (như linhkienthanhcong.com) để xác định chính xác sơ đồ chân.

Thông số kĩ thuật

Model: XH-W1209.
Điện áp hoạt động: 12VDC.
Dòng tải relay: Tối đa 10A (khuyến nghị <5A liên tục).
Phạm vi điều chỉnh nhiệt độ: -50°C đến 110°C.
Độ chính xác: ±0.1°C (tùy cảm biến NTC).
Thời gian phản hồi: ~0.5s.

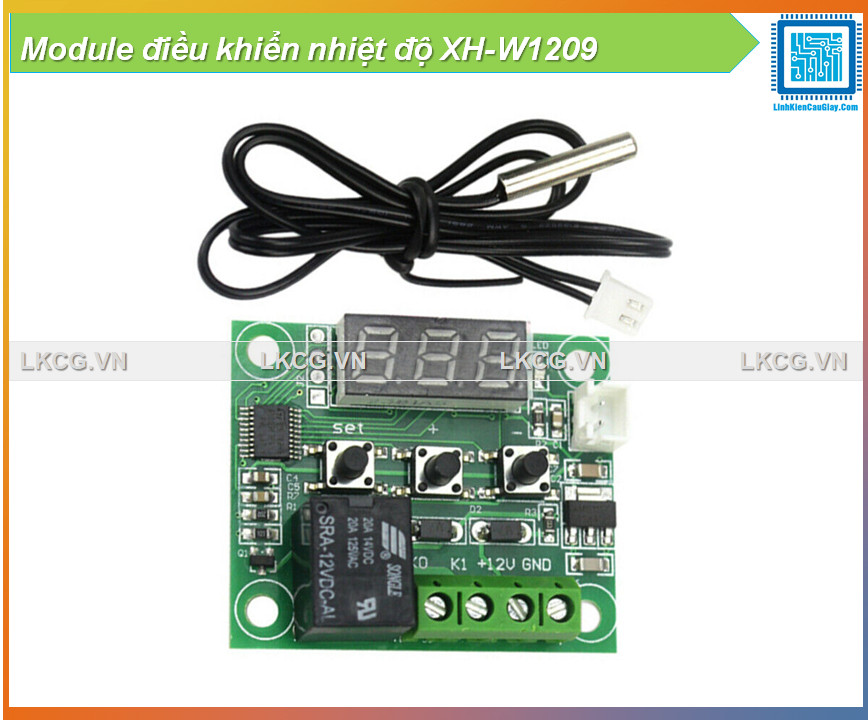

Cảm biến: NTC 10K (chiều dài 0.5m, không thấm nước).
Chế độ: H (nóng), C (lạnh), hoặc P0-P6 (tùy chỉnh).

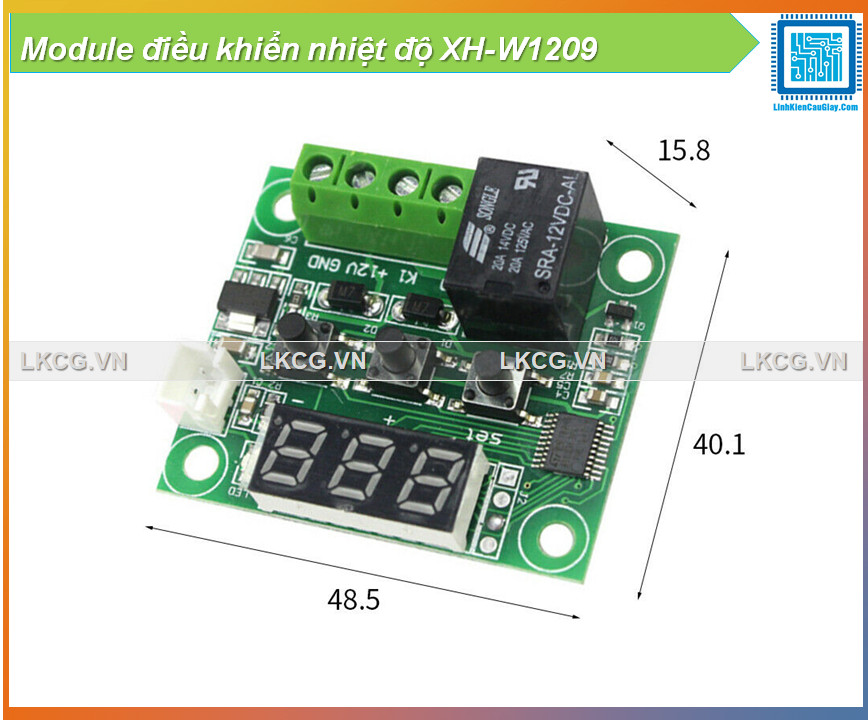

Kích thước: 48 x 40 x 15mm.
Trọng lượng: ~20g.
Nhiệt độ hoạt động: -10°C đến +60°C.

Hướng dẫn sử dụng

Chuẩn bị:
- Nguồn điện 12VDC (adapter hoặc pin).
- Cảm biến NTC 10K (đi kèm hoặc mua riêng).
- Thiết bị tải (đèn sưởi, quạt, v.v.) với công suất ≤120W.
- Dây nối hoặc breadboard.
Kết nối:
- Kết nối IN+ và IN- vào nguồn 12VDC (chú ý không đảo cực).
- Kết nối cảm biến NTC vào chân Sensor+ và Sensor- (theo hướng dẫn).
- Kết nối relay:
  - COM → Nguồn điện tải.
  - NO → Thiết bị tải (kích hoạt khi nhiệt độ vượt ngưỡng).
- Nhấn nút SET và xoay biến trở để cài đặt ngưỡng nhiệt độ mong muốn.
Kiểm tra và sử dụng:
- Bật nguồn, quan sát LED 7 đoạn hiển thị nhiệt độ hiện tại.
- Nhấn và giữ SET (~3s) để vào chế độ cài đặt, sử dụng nút +/- để điều chỉnh ngưỡng.
- Kiểm tra relay kích hoạt/ngắt khi nhiệt độ đạt ngưỡng (LED nhấp nháy khi cài đặt).
- Đặt module ở nơi thoáng khí, tránh tiếp xúc với nước hoặc nhiệt độ quá cao.

Ví dụ quy trình cài đặt:

Nhấn SET để hiển thị nhiệt độ cài đặt (mặc định ~50°C).
Nhấn +/- để thay đổi giá trị (ví dụ: 30°C).
Nhấn SET lần nữa để lưu và thoát.
Để vào chế độ nâng cao (P0-P6), giữ SET 3s, chọn chế độ (như P0 cho nóng/lạnh), và điều chỉnh thông số.
