Thạch Anh Cắm 32.768 MHZ

(Mã SP:CG001120)

Thương hiệu: Chưa cập nhật |

Đánh giá

:

Giá

:

2.000₫

Mô tả :
Đang cập nhật ...

Đa dạng sản phẩm, lĩnh vực Linh kiện điện tử, CNC, 3D, Laser...

Đa dạng sản phẩm, lĩnh vực Linh kiện điện tử, CNC, 3D, Laser...

Khách hàng dễ dàng theo dõi hành trình đơn hàng online tại mục

Khách hàng dễ dàng theo dõi hành trình đơn hàng online tại mục "Kiểm tra đơn hàng"

Nhiều hình thức thanh toán + ship hàng linh động: Mua trực tiếp; mua online; chuyển khoản; ship COD

Nhiều hình thức thanh toán + ship hàng linh động: Mua trực tiếp; mua online; chuyển khoản; ship COD

Chất lượng đảm bảo, sản phẩm được test kĩ và đóng gói cẩn thận

Chất lượng đảm bảo, sản phẩm được test kĩ và đóng gói cẩn thận

Thạch Anh 32.768kHz Chân Cắm – Tần Số Chuẩn Cho Đồng Hồ RTC

Mô tả sản phẩm

Thạch anh 32.768kHz (hay còn gọi là thạch anh đồng hồ) là loại linh kiện tạo dao động tần số cực thấp, chuyên dùng trong các ứng dụng thời gian thực (RTC), đo thời gian chính xác. Tần số 32.768kHz là chuẩn lý tưởng vì dễ chia xuống 1Hz (2¹⁵ = 32768).

Loại chân cắm (2 chân) nhỏ gọn, dễ hàn và phổ biến trong các mạch thời gian như DS1307, DS3231, vi điều khiển có chức năng RTC như STM32, ESP32, Arduino...

Ứng dụng

  • Mạch thời gian thực RTC (DS1307, DS3231…)

  • Đồng hồ số, đồng hồ đo thời gian thực

  • Vi điều khiển cần chức năng giữ thời gian (STM32, AVR…)

  • Thiết bị tiêu thụ năng lượng thấp (low-power RTC)

  • Ứng dụng đo thời gian, hẹn giờ chính xác

Sơ đồ chân



Thông số kĩ thuật

Thông số

Giá trị

Tần số dao động

32.768 kHz

Dạng đóng gói

Cylinder / Can cắm 2 chân

Điện dung tải (CL)

12.5 pF (phổ biến)

Sai số tần số

±20 ppm

Nhiệt độ hoạt động

-40°C đến +85°C

Kích thước tiêu chuẩn

~3mm x 8mm

Điện trở tương đương ESR

30–70 kΩ

Loại

Thạch anh thụ động, không có IC

Hướng dẫn sử dụng

  • Kết nối trực tiếp vào IC RTC (DS1307/DS3231) hoặc chân XTAL của vi điều khiển.

  • Sử dụng tụ 22pF – 33pF nối từ mỗi chân thạch anh xuống mass (nếu yêu cầu).

  • Không cấp nguồn trực tiếp – chỉ cần kết nối đúng vị trí dao động trong mạch.

  • Không cắt chân ngắn quá – dễ gãy, khó hàn.

  • Đặt xa nguồn xung nhiễu và dây nguồn để tránh sai lệch tần số.

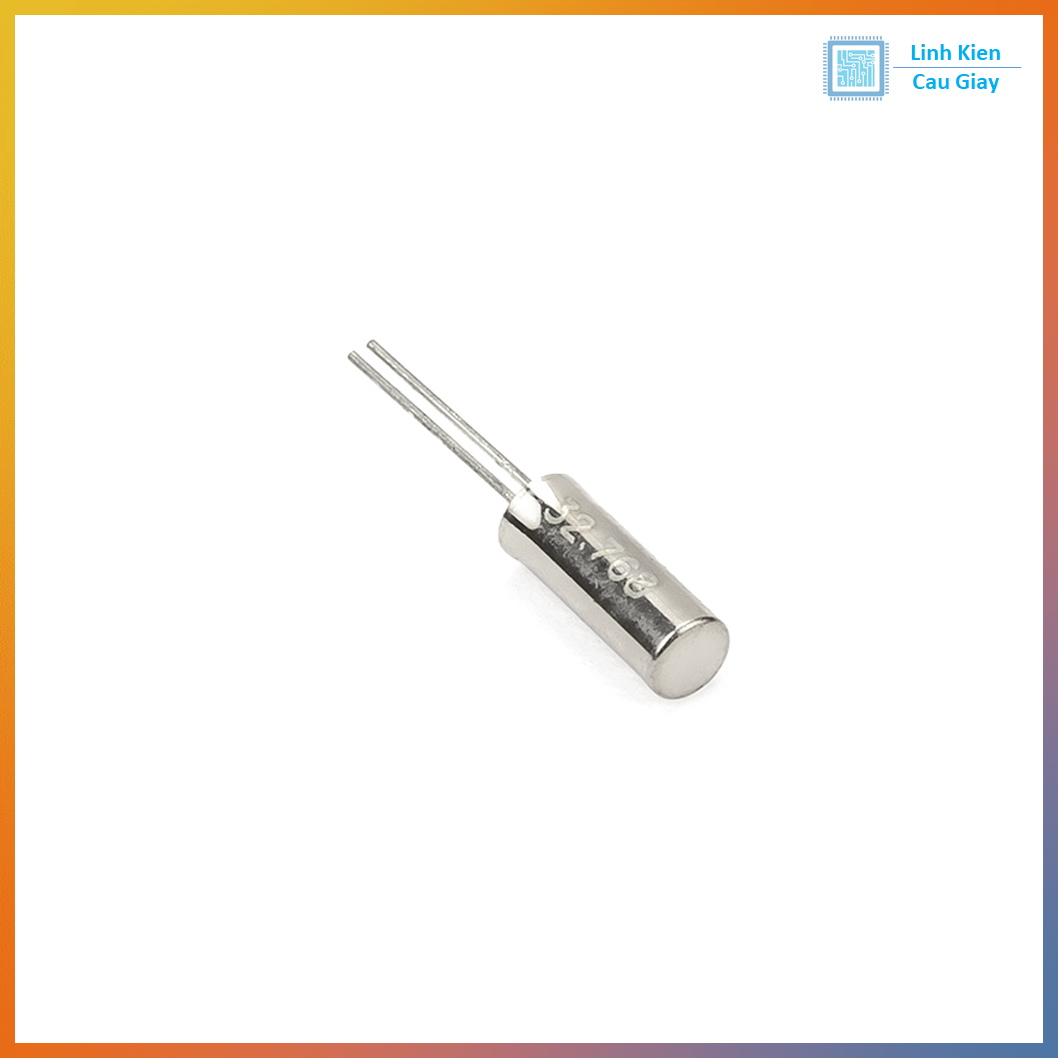

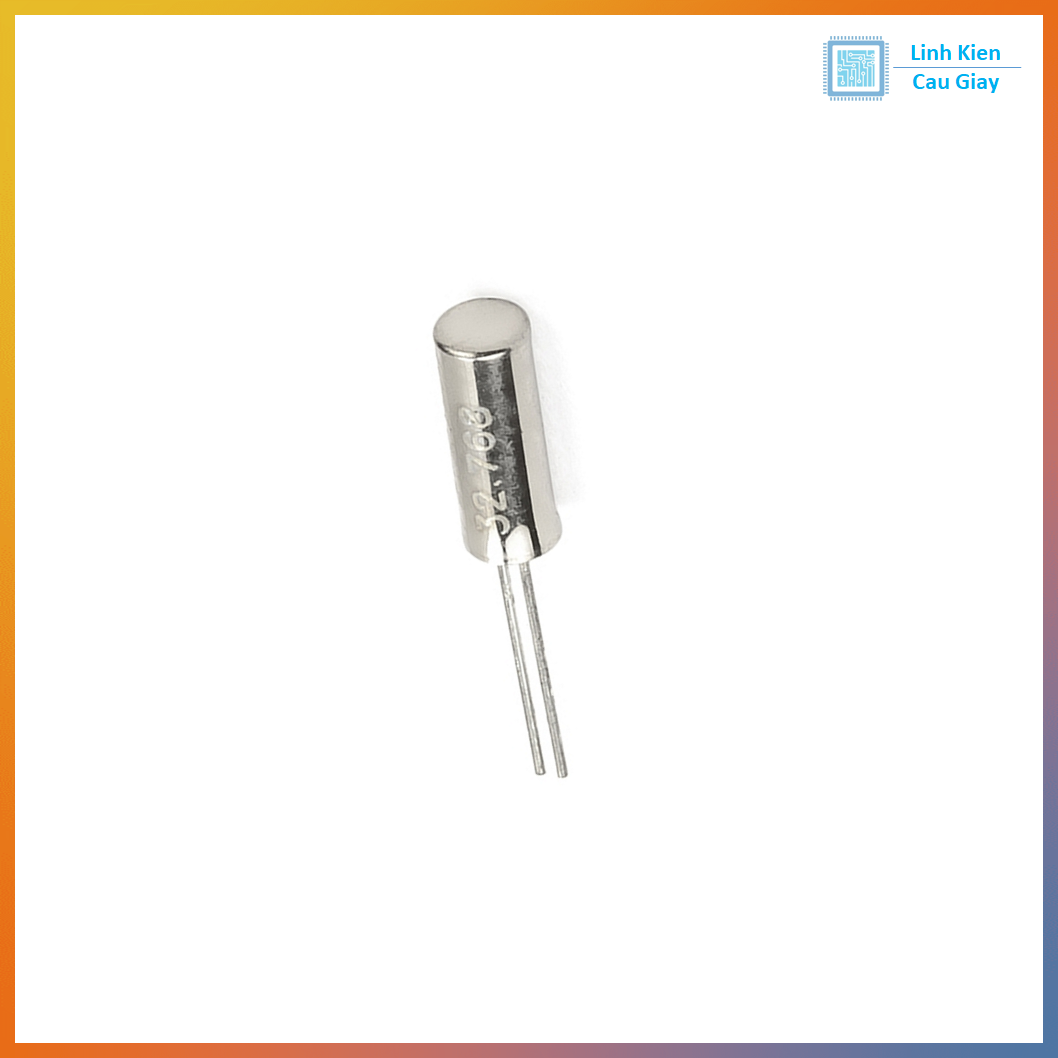

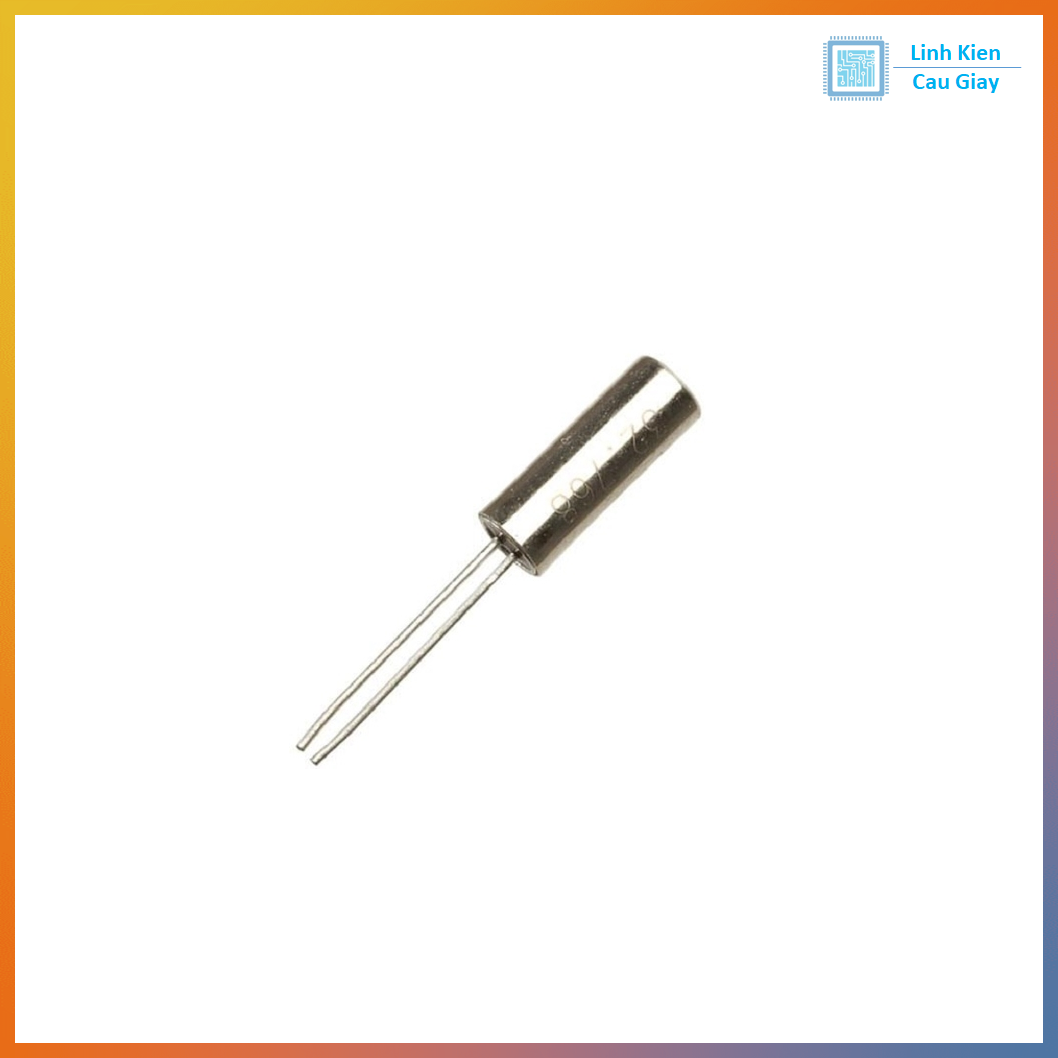

Hình ảnh



Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
