Thạch Anh Cắm 8Mhz, 12Mhz, 16Mhz, 20Mhz

Mô tả sản phẩm

Thạch Anh Cắm (Quartz Crystal Oscillator) là linh kiện tạo dao động ổn định cho vi điều khiển và mạch số.
Sản phẩm sử dụng chuẩn HC-49S / HC-49U, dạng cắm (THT), độ chính xác cao, nhiễu thấp, hoạt động ổn định trong nhiều điều kiện môi trường.

Các mức tần số phổ biến: 8MHz – 12MHz – 16MHz – 20MHz, tương thích tuyệt đối với các MCU như: 8051, AVR (Arduino), STM32, ESP32 công nghiệp (external clock), PIC…

Ứng dụng

✔ Mạch Arduino tự thiết kế (Arduino Nano, Uno, Pro Mini…)
✔ Mạch STM32, 8051, PIC, ESP
✔ Mạch thời gian thực, đồng hồ số
✔ Thiết bị đo – điều khiển – truyền thông
✔ Mạch dao động, PLL, bộ tạo xung
✔ Mạch công nghiệp yêu cầu dao động chuẩn và ổn định
✔ Dự án DIY, đồ án điện tử – robotics – IoT

Sơ đồ chân

Thông số kĩ thuật

• Kiểu: Quartz Crystal Oscillator (HC-49S/HC-49U)

• Dạng: Through Hole (THT) – dạng cắm

• Tần số: 8MHz / 12MHz / 16MHz / 20MHz

• Sai số tần số: ±20 ~ ±30 ppm

• Nhiệt độ hoạt động: –20°C → +70°C

• Điện dung tải (CL): 18pF (tùy loại)

• Điện trở tương đương (ESR): 50Ω – 100Ω

• Dạng gói: HC-49S mini / HC-49U tiêu chuẩn

• Số chân: 2 chân

• Tuổi thọ dao động: >10 triệu giờ

Hướng dẫn sử dụng

Bước 1: Gắn thạch anh vào 2 chân OSC của vi điều khiển (XTAL1 – XTAL2 hoặc OSC1 – OSC2).
Bước 2: Gắn 2 tụ gốm 22pF – 33pF từ mỗi chân của thạch anh xuống GND.

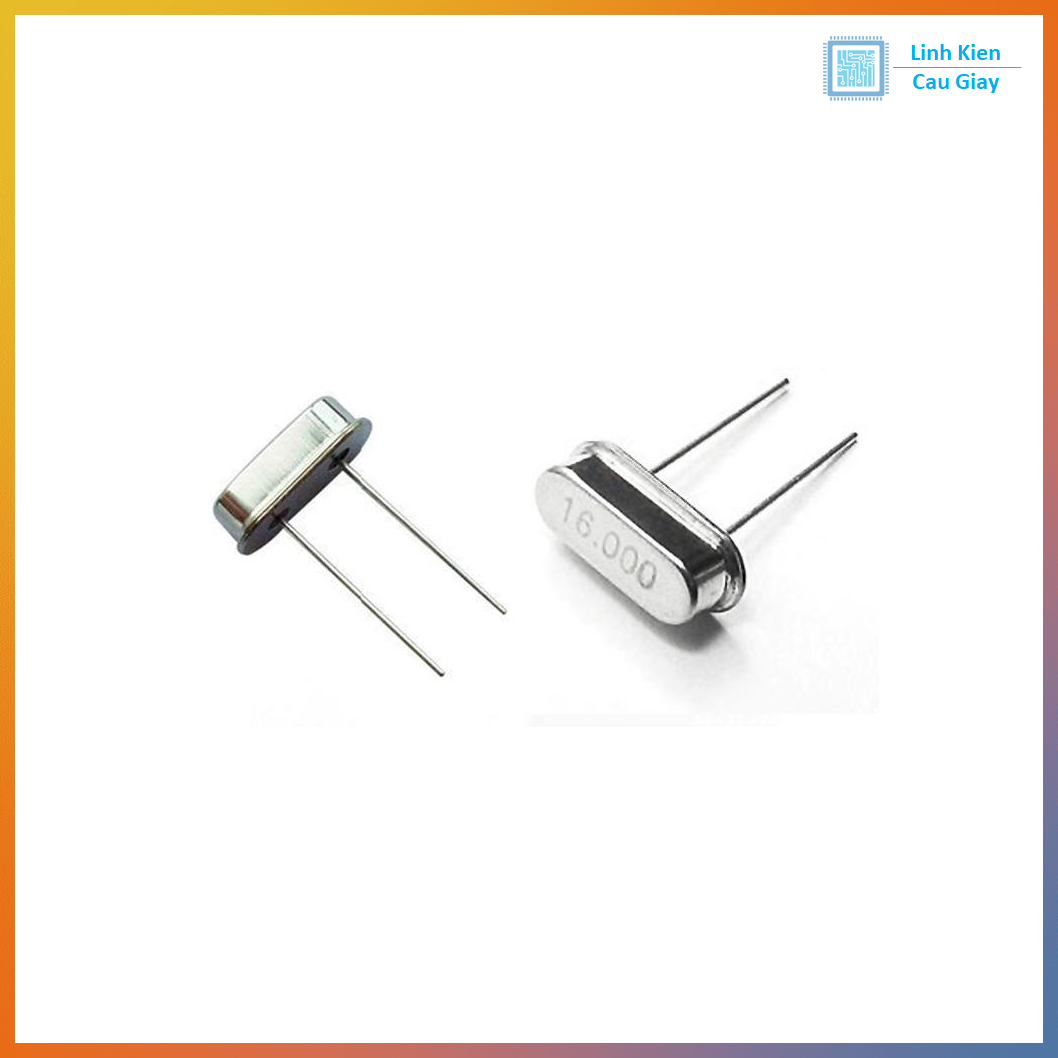

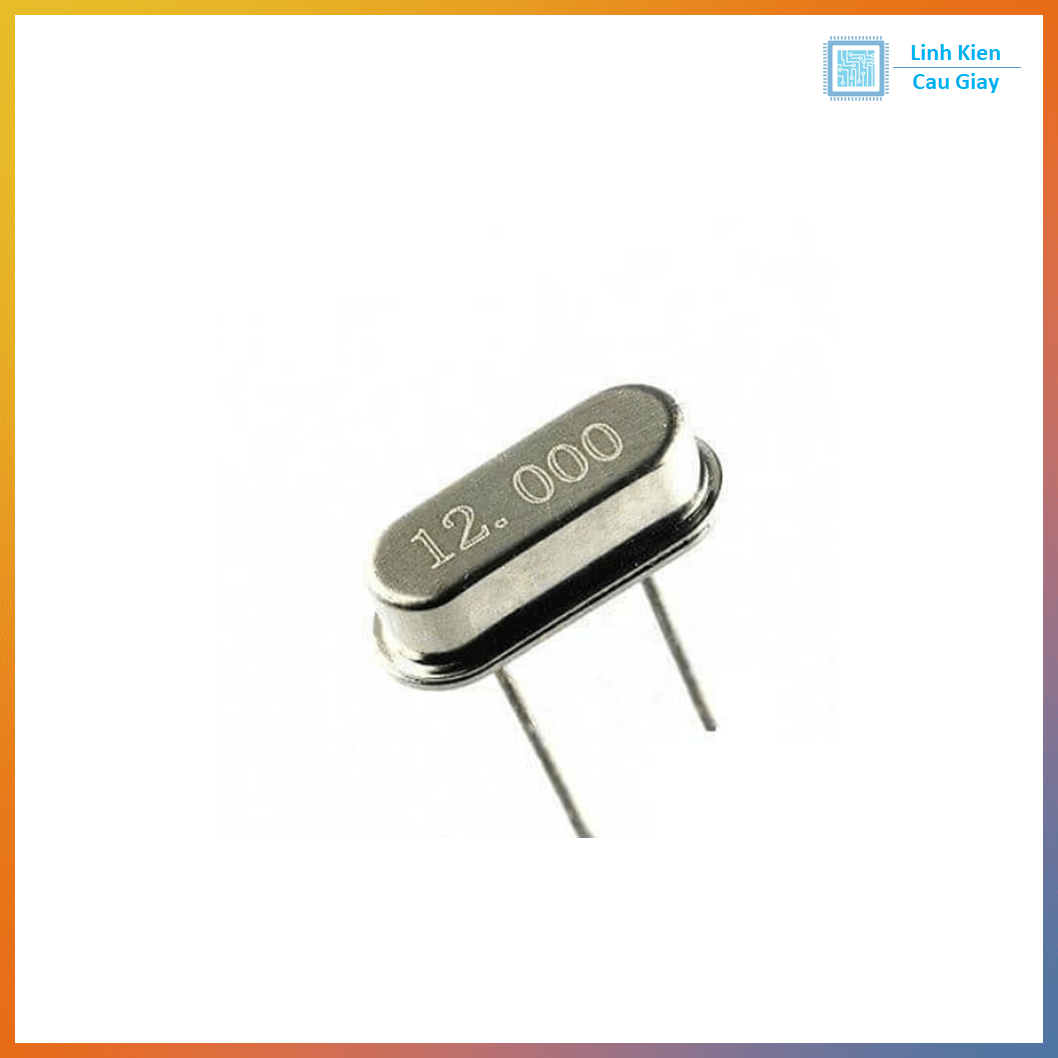

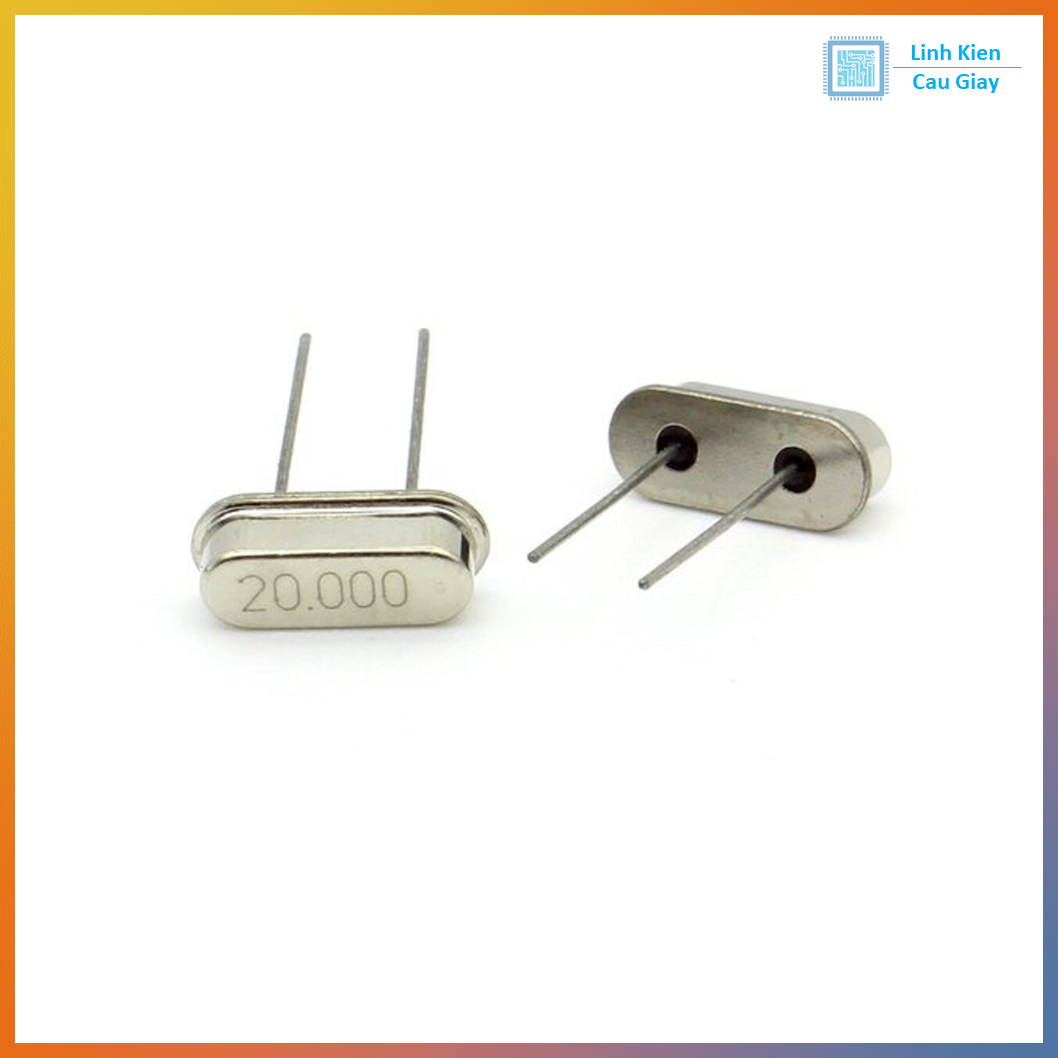

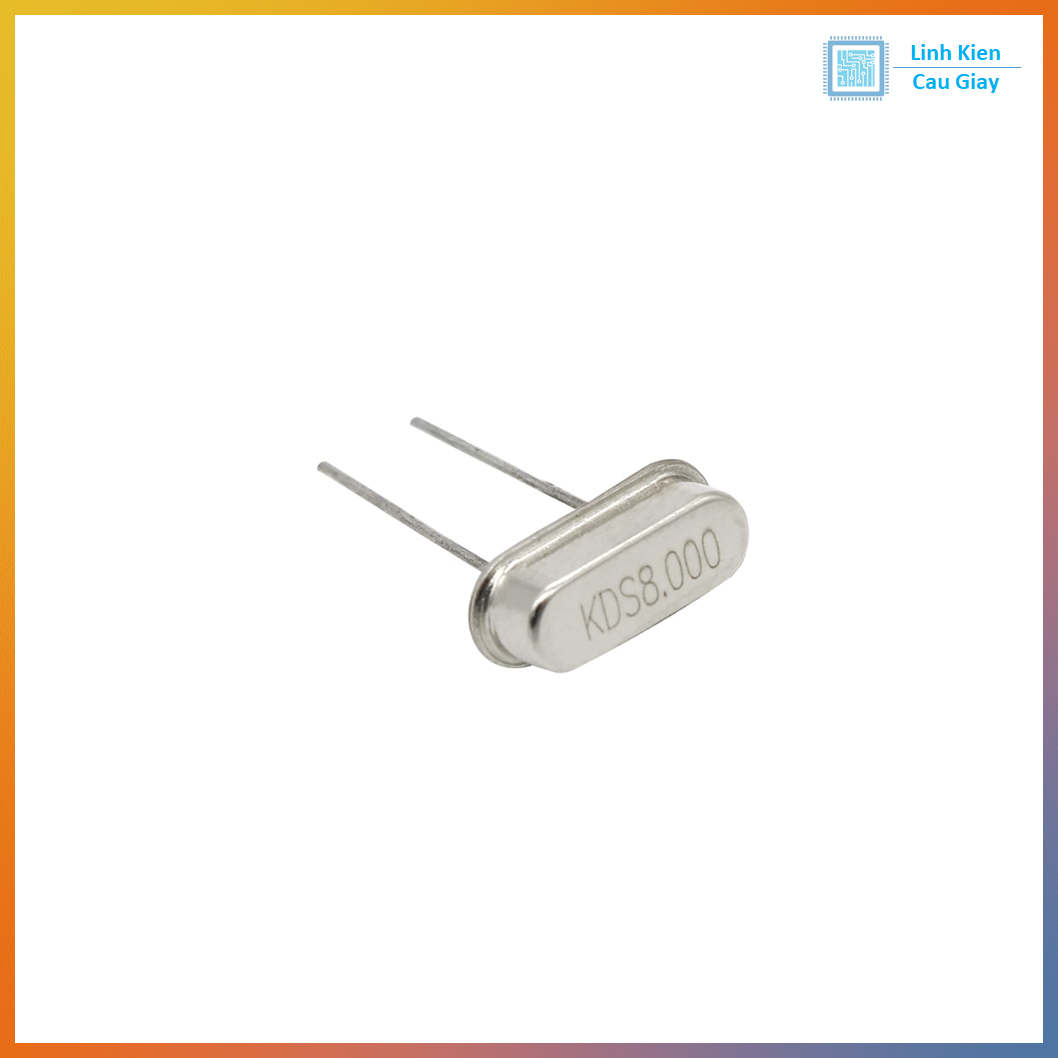

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
