Thanh trượt tròn có đế SBR10, SBR12, SBR16, SBR20, SBR25 (1 mét)

Mô tả sản phẩm

• Thanh trượt tròn có đế SBR10 / SBR12 / SBR16 / SBR20 / SBR25

• Thanh ray trượt SBR – Linear Shaft Support Rail

• SBR Supported Rail / SBR Linear Guide Rod

• SBR10 Linear Rail / SBR12 Linear Guide / SBR16 Supported Rod

Thanh trượt tròn có đế SBR là dòng thanh dẫn hướng độ cứng cao, được gia công từ thép cán cứng mạ Chrome, tích hợp đế nhôm hỗ trợ, giúp tăng độ vững chắc và giảm độ võng khi hoạt động ở tải trọng lớn.
Hệ thanh trượt SBR sử dụng kết hợp với ổ bi trượt SBRxxUU để tạo chuyển động tuyến tính mượt mà, chính xác, ít ma sát – phù hợp cho máy CNC, máy in 3D, máy khắc laser, máy tự động hóa và các cơ cấu cơ khí chính xác.

Thanh SBR có nhiều kích thước phổ biến như 10mm, 12mm, 16mm, 20mm, 25mm, độ dài chuẩn 300–1000mm, có thể cắt theo yêu cầu.

Ứng dụng

• Cơ cấu trượt tuyến tính trong máy CNC mini – CNC 1325

• Máy in 3D / máy khắc Laser / máy Plasma

• Máy đóng gói – dây chuyền tự động hóa

• Robot công nghiệp – robot DIY – máy XYZ

• Hệ thống bàn trượt, trục Z/X/Y của chuyển động tuyến tính

• Các dự án DIY, nghiên cứu, mô hình cơ khí trường học

Sơ đồ chân

• Trục tròn (Shaft): Thép tôi cứng, đường kính Ø10/12/16/20/25

• Đế nhôm (Support Base): Có rãnh định vị + lỗ bắt vít

• Hai hàng bu lông âm để cố định trục thép lên đế

• Góc nâng 60° cho khả năng chịu tải cao

• Khe bắt vít S1 – S2 – N – P theo tiêu chuẩn chiều dài

Không có “sơ đồ chân” như điện tử, nhưng thay bằng sơ đồ kích thước cơ khí, đúng với ngành cơ khí.

Thông số kĩ thuật

SBR10

• Đường kính trục: Ø10 mm

• Chiều cao h: 14 mm

• Bản đế rộng B: 30 mm

• Trọng lượng: ~1.1 kg/m

SBR12

• Đường kính trục: Ø12 mm

• Chiều cao h: 15 mm

• Bản đế rộng B: 32 mm

• Trọng lượng: ~1.4 kg/m

SBR16

• Đường kính trục: Ø16 mm

• Chiều cao h: 20 mm

• Bản đế rộng B: 40 mm

• Trọng lượng: ~2.56 kg/m

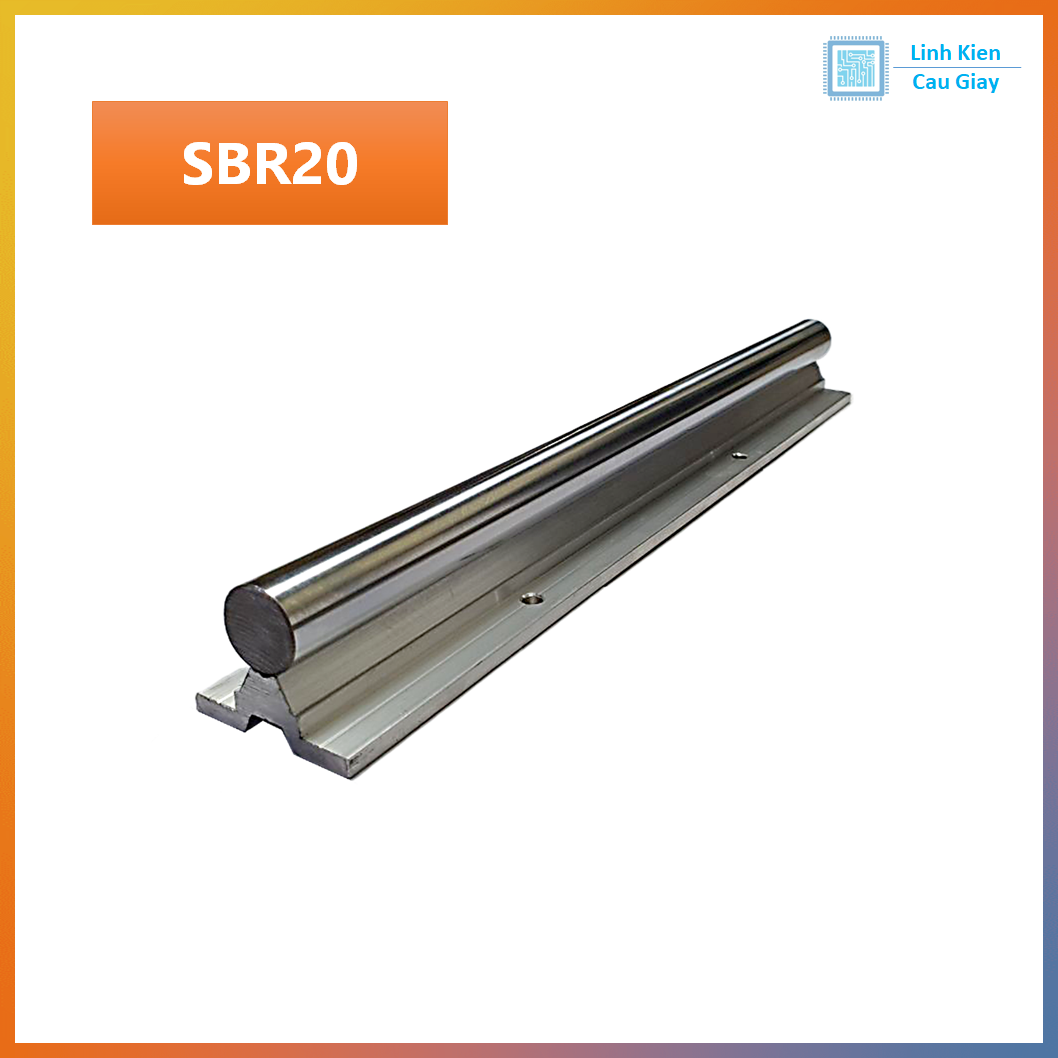

SBR20

• Đường kính trục: Ø20 mm

• Chiều cao h: 23 mm

• Bản đế rộng B: 47 mm

• Trọng lượng: ~3.5 kg/m

SBR25

• Đường kính trục: Ø25 mm

• Bản đế rộng B: 55 mm

• Trọng lượng: ~5.3 kg/m

Hướng dẫn sử dụng

• Chọn loại SBR phù hợp tải trọng (SBR10–SBR25).

• Cố định thanh ray lên mặt phẳng bằng bu lông âm theo lỗ chuẩn S1 – S2 – P.

• Lắp ổ bi trượt SBRxxUU tương ứng:

  • SBR10 → SBR10UU

  • SBR12 → SBR12UU

  • SBR16 → SBR16UU

  • SBR20 → SBR20UU

  • SBR25 → SBR25UU

• Canh chỉnh song song 2 thanh ray để đạt độ chính xác cao.

• Bôi trơn thanh trượt định kỳ bằng mỡ máy hoặc dầu nhớt cơ khí.

• Không để bụi kim loại hoặc mạt sắt bám vào bề mặt thanh trượt.

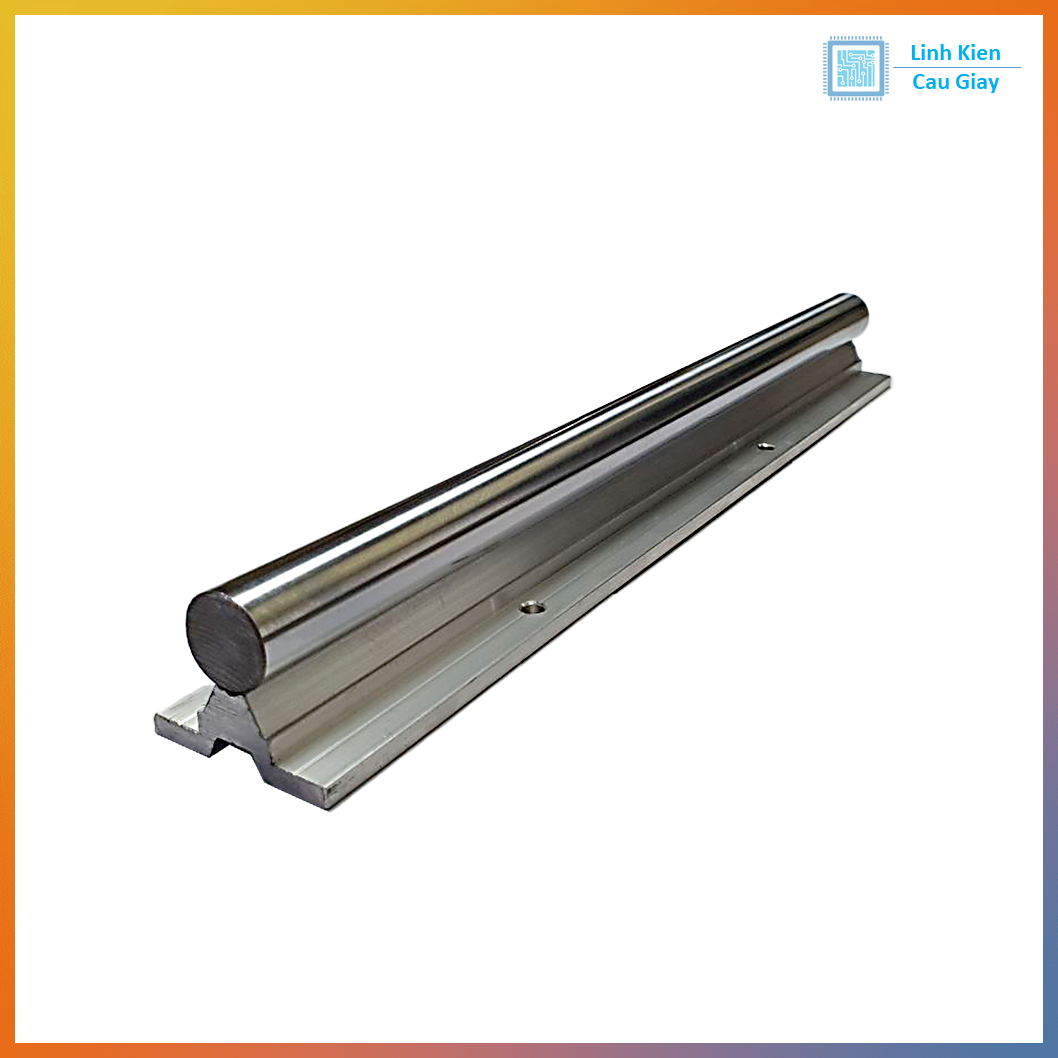

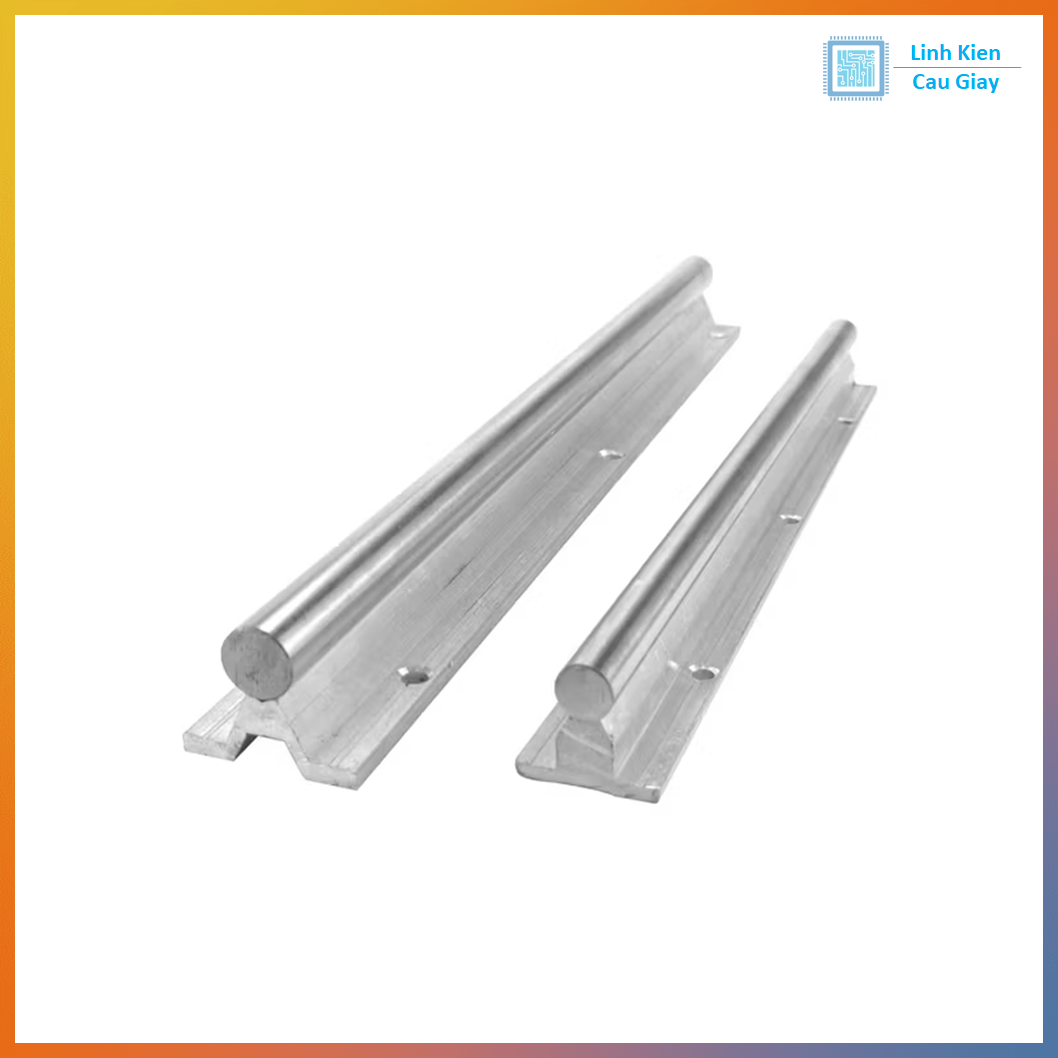

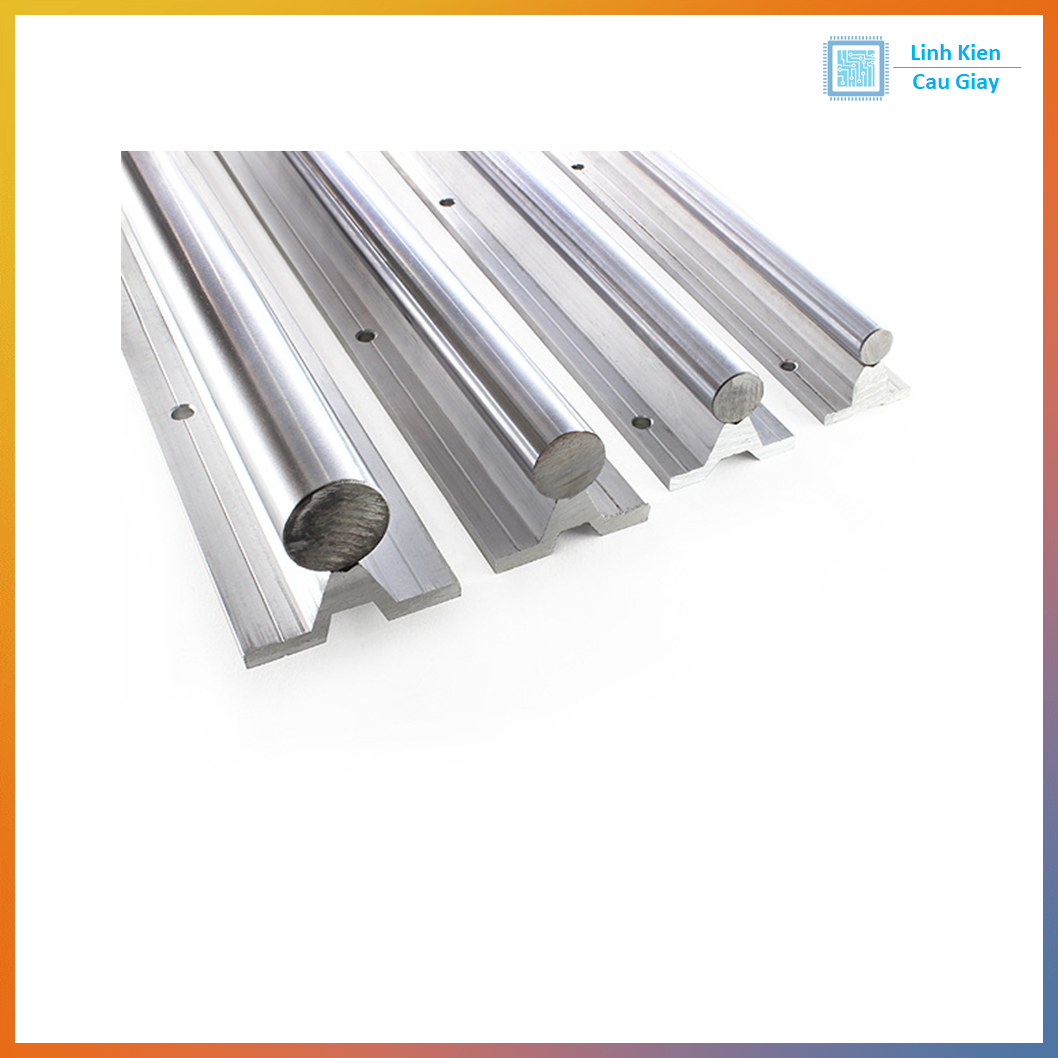

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
