Bo mạch chủ điều khiển máy CNC MKS DLC32 MAX

Bo mạch chủ điều khiển máy CNC MKS DLC32 MAX

(Mã SP:PVN5807)

Thương hiệu: Chưa cập nhật |

Đánh giá

Giá

520.000₫

Mô tả :

Đang cập nhật ...

Đa dạng sản phẩm, lĩnh vực Linh kiện điện tử, CNC, 3D, Laser...

Khách hàng dễ dàng theo dõi hành trình đơn hàng online tại mục "Kiểm tra đơn hàng"

Nhiều hình thức thanh toán + ship hàng linh động: Mua trực tiếp; mua online; chuyển khoản; ship COD

Chất lượng đảm bảo, sản phẩm được test kĩ và đóng gói cẩn thận

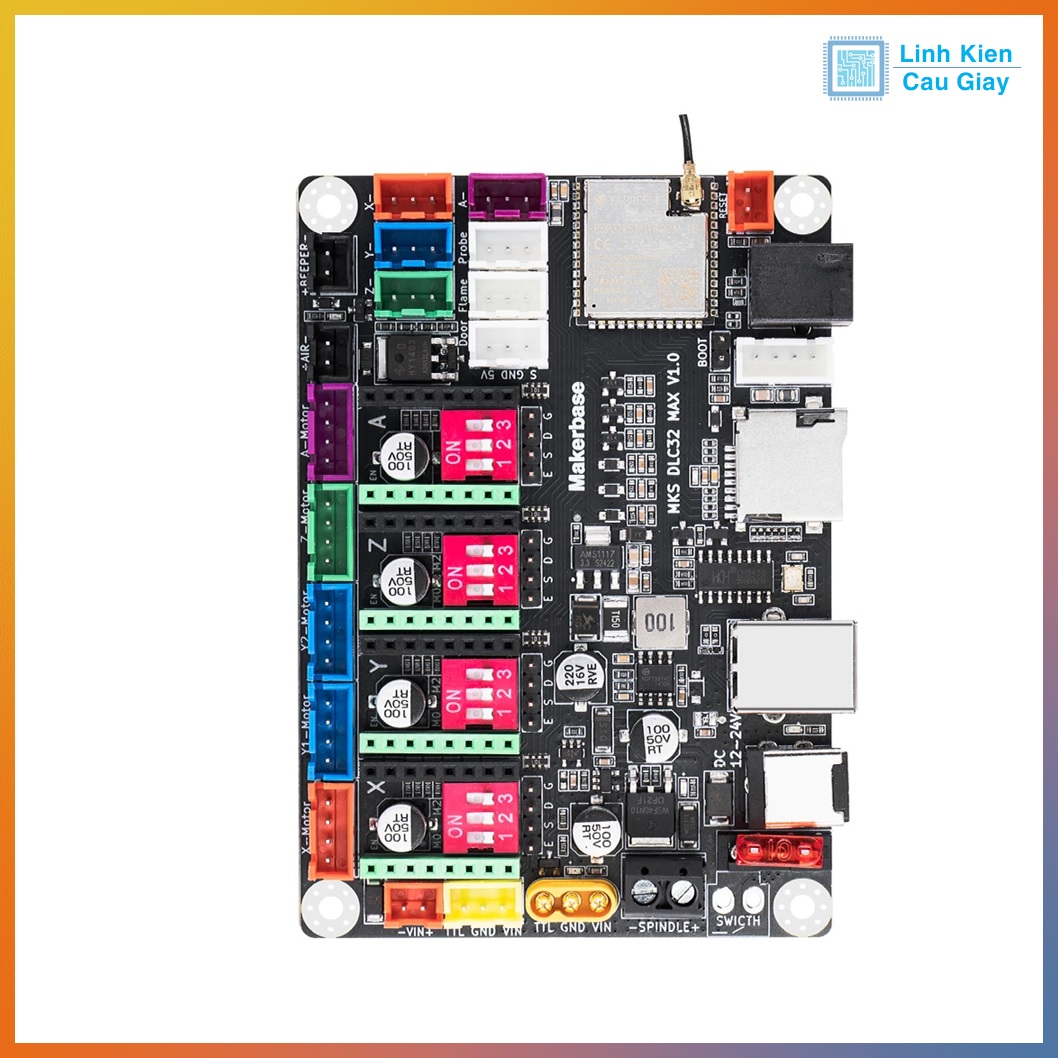

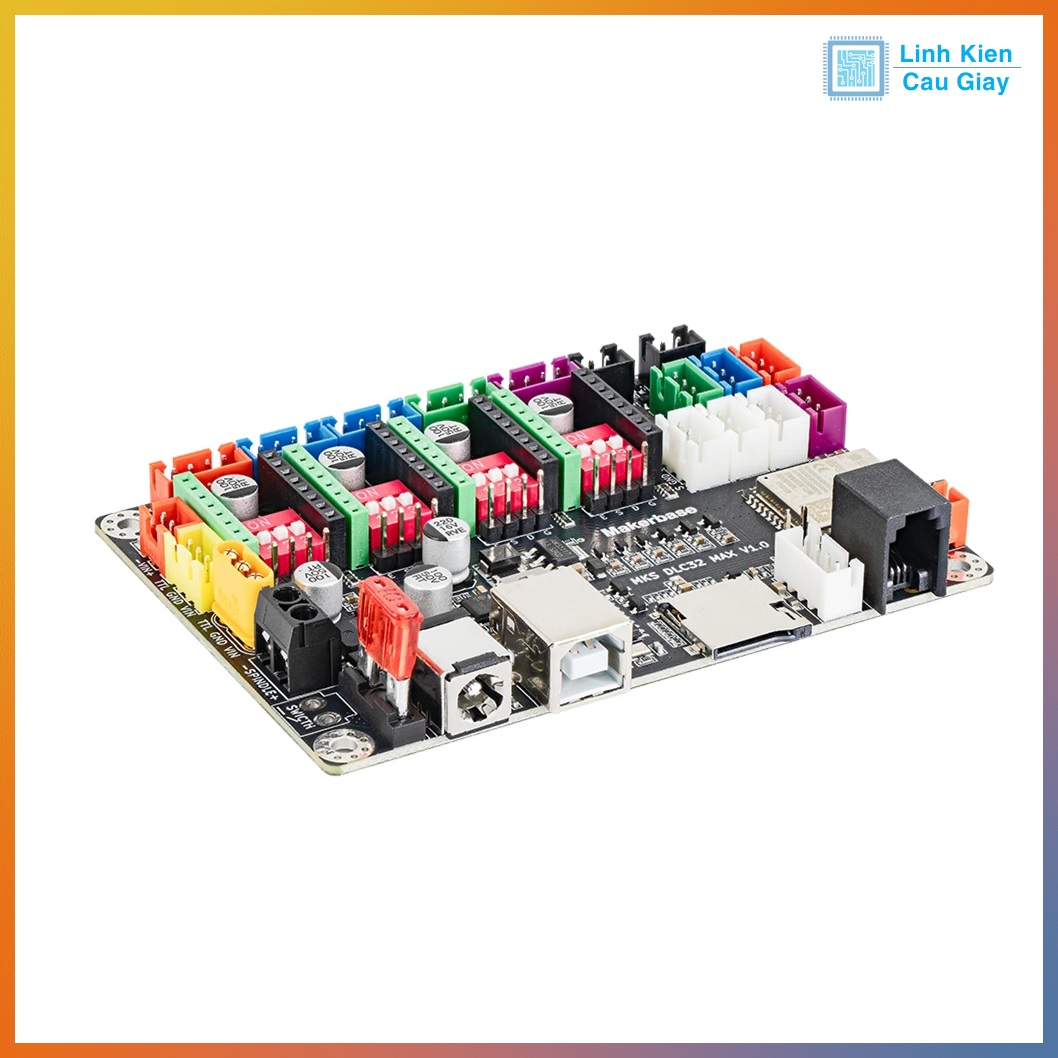

Bo mạch chủ điều khiển máy CNC MKS DLC32 MAX

Mô tả sản phẩm

Bo mạch điều khiển máy CNC MKS DLC32 MAX là bo mạch chủ CNC/Laser hiệu suất cao 32-bit dùng chip ESP32-S3 siêu mạnh, hỗ trợ điều khiển máy CNC router, máy laser khắc/cắt, máy khắc bảng, 4-axis CNC, cho phép hoạt động offline mà không cần PC liên tục.
Bo mạch tích hợp Wi-Fi & Bluetooth, điều khiển qua app/WEB, tương thích với firmware GRBL và nhiều phần mềm như LightBurn, LaserGRBL. Thiết kế mở cho phép kết nối với các driver bước A4988, DRV8825 hoặc các driver cao cấp như TMC2209

Ứng dụng

Ứng dụng thực tế của MKS DLC32 MAX:

• Điều khiển máy CNC router 3-axis hoặc 4-axis
• Điều khiển máy laser khắc/cắt gỗ, acrylic, da, nhựa
• Dùng cho máy khắc bảng, máy tiện CNC, CNC mini DIY
• Tích hợp điều khiển qua mạng không dây (Wi-Fi, Bluetooth)
• Có thể điều khiển offline bằng màn hình TFT hoặc thẻ SD/ngắt nguồn an toàn

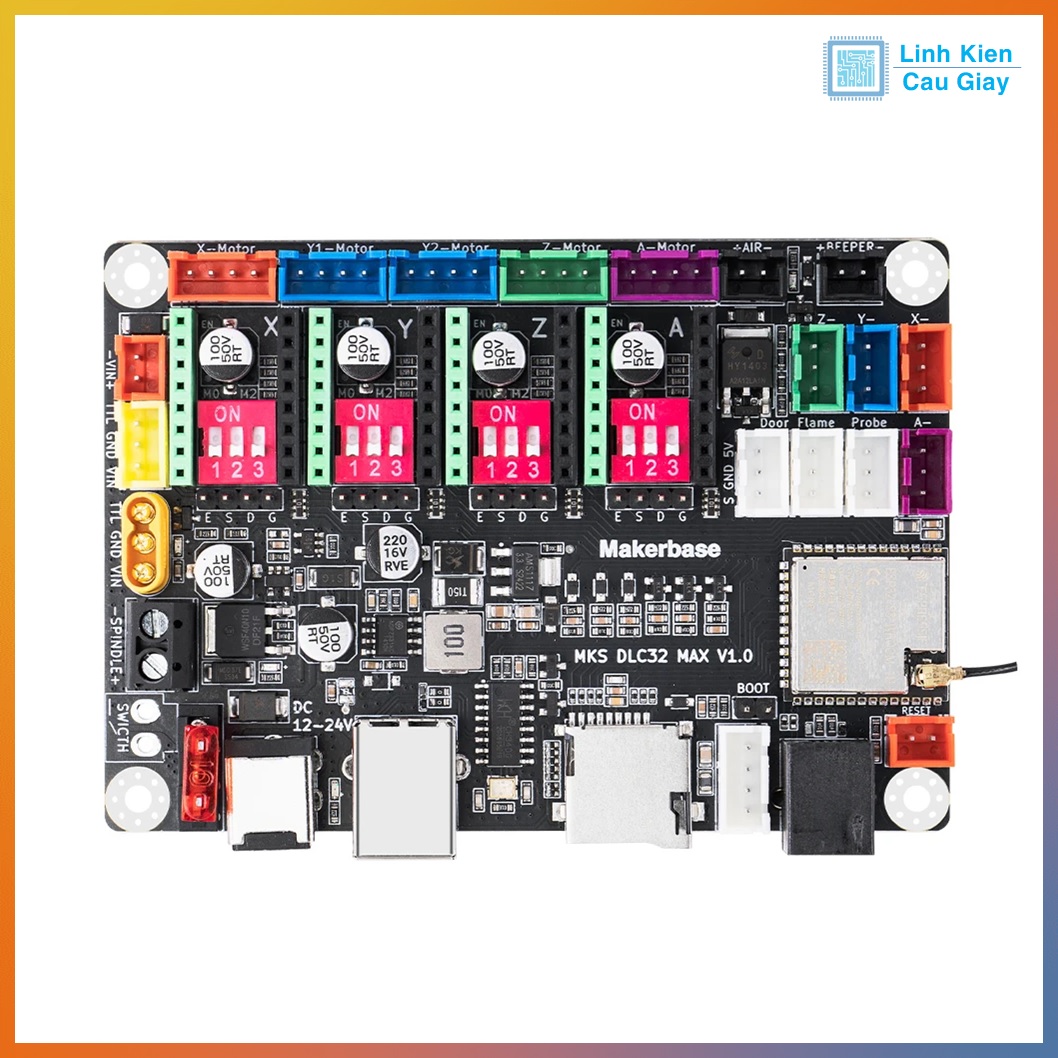

Sơ đồ chân

Bo mạch MKS DLC32 MAX được thiết kế có các khe/đầu nối tiêu chuẩn để dễ dàng đấu nối:

• Jack nguồn DC 12–24 V
• Đầu nối driver động cơ (X, Y, Z, A) – Step/Dir/Enable
• Đầu nối cho limit switches / endstops
• SPI/UART cho màn hình TFT cảm ứng 3.5”
• Cổng USB-C để nạp/firmware và kết nối PC
• ESP32-S3 module tích hợp Wi-Fi / Bluetooth

Lưu ý: Sơ đồ chân chi tiết có trong hướng dẫn/ wiring manual của nhà sản xuất.

Thông số kĩ thuật

Thông số	Giá trị
MCU	Dual-core ESP32-S3, 32-bit
Tần số CPU	~240 MHz
Bộ nhớ Flash	~8 MB
RAM	~520 KB
Hỗ trợ trục	3-axis hoặc mở rộng 4-axis
Kết nối	Wi-Fi / Bluetooth / USB
Hỗ trợ màn hình	TFT cảm ứng 3.5”
Firmware	GRBL (offline/online)
Giao diện điều khiển	Web/APP/Wi-Fi
Điện áp hoạt động	12–24 V DC
Phần mềm tương thích	LightBurn, LaserGRBL, MKS LaserTool
G-code	Hỗ trợ tải từ SD hoặc cổng USB
Kích thước bo	~100 × 70 mm (Scribd)

Hướng dẫn sử dụng

Bước 1: Cấp nguồn 12–24 V DC cho board.
Bước 2: Kết nối USB-C với máy tính để nạp firmware hoặc dùng firmware có sẵn.
Bước 3: Cài đặt firmware GRBL phù hợp với máy CNC/laser.
Bước 4: Kết nối Wi-Fi qua app hoặc qua trình duyệt web để điều khiển không dây.
Bước 5: Dùng phần mềm như LightBurn/LaserGRBL để tải lệnh G-code và bắt đầu khắc/cắt.
Bước 6: Kết nối các limit switches, driver bước để tối ưu hoạt động CNC.

Tài liệu chi tiết firmware, wiring và cập nhật hướng dẫn có thể tải từ trang GitHub chính thức của Makerbase.
