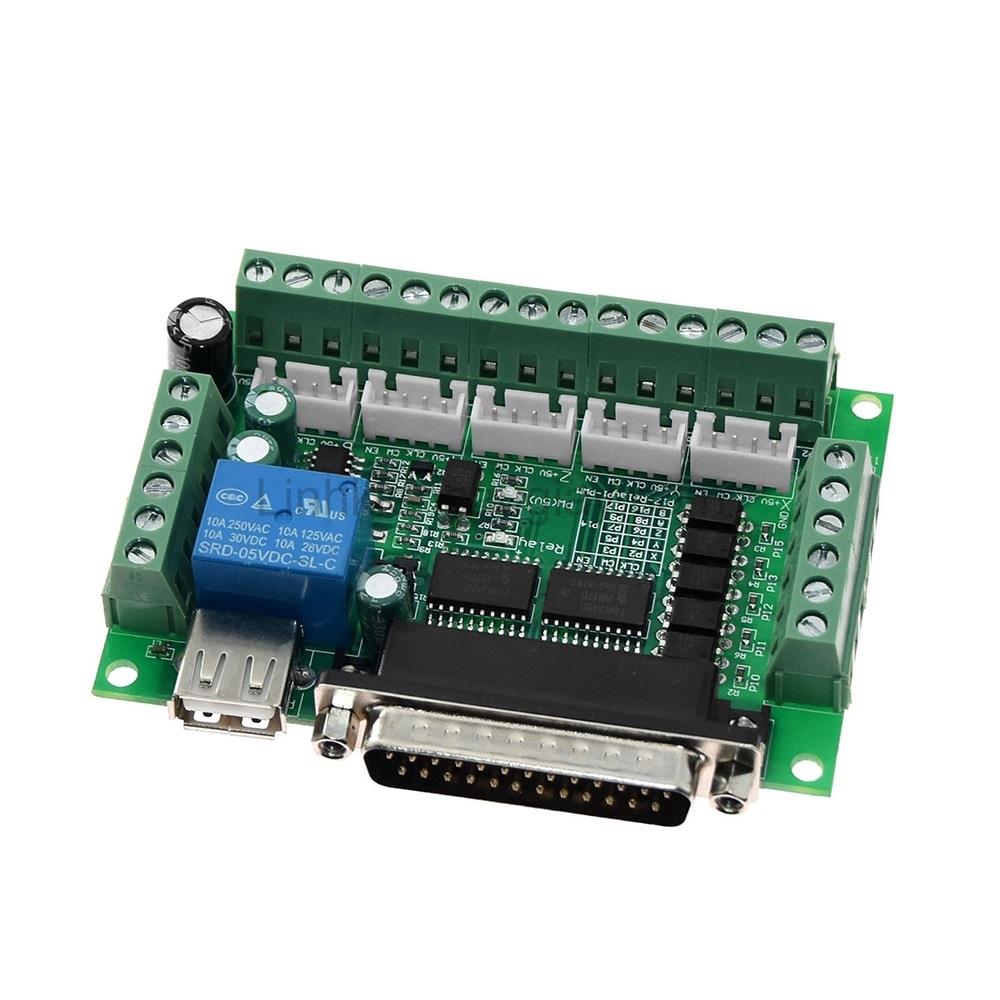

Boar CNC 5 Trục MACH3 LPT
(Mã SP:CG000508)
Thương hiệu: Chưa cập nhật
157.500₫
Mô tả sản phẩm
Bo mạch CNC 5 trục MACH3 LPT là một giải pháp điều khiển đa trục cho máy CNC sử dụng cổng song song (LPT 25 chân), tương thích hoàn toàn với phần mềm điều khiển CNC Mach3 trên nền tảng Windows. Bo hỗ trợ tới 5 trục (X, Y, Z, A, B), hoạt động ổn định và có cách đấu nối rõ ràng với các driver điều khiển động cơ bước (stepper driver) như TB6600, DM542, Leadshine, v.v.
Bo còn hỗ trợ đầy đủ các tính năng như điều khiển spindle, dừng khẩn cấp, nút nhấn Jog, relay điều khiển, và tín hiệu đầu vào đầu ra đa dạng, rất phù hợp cho hệ thống máy CNC chuyên nghiệp hoặc DIY.
Ứng dụng
-
Điều khiển máy CNC khắc gỗ, nhôm, đá
-
Máy Plasma CNC, máy cắt laser
-
Máy in 3D công nghiệp
-
Máy khoan mạch PCB tự động
-
Máy chế tác kim loại, cắt dây EDM
-
Các hệ thống điều khiển chuyển động 5 trục
-
Hệ thống máy CNC sử dụng phần mềm Mach3

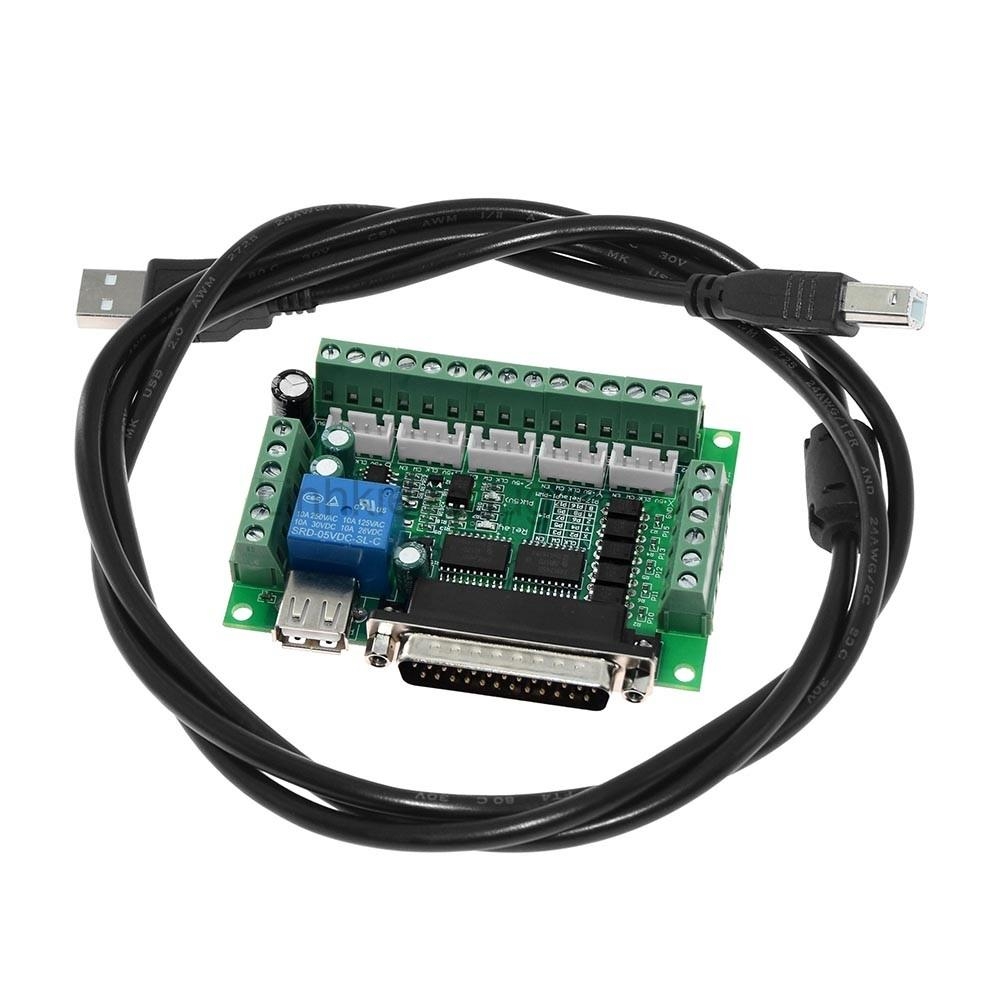

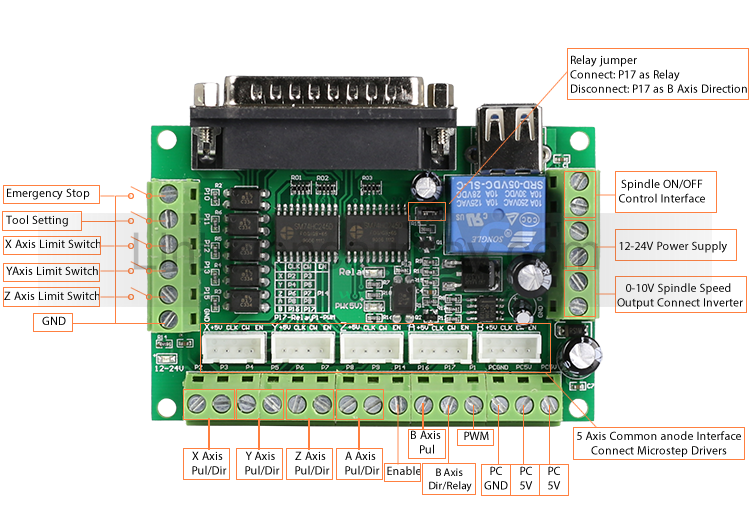

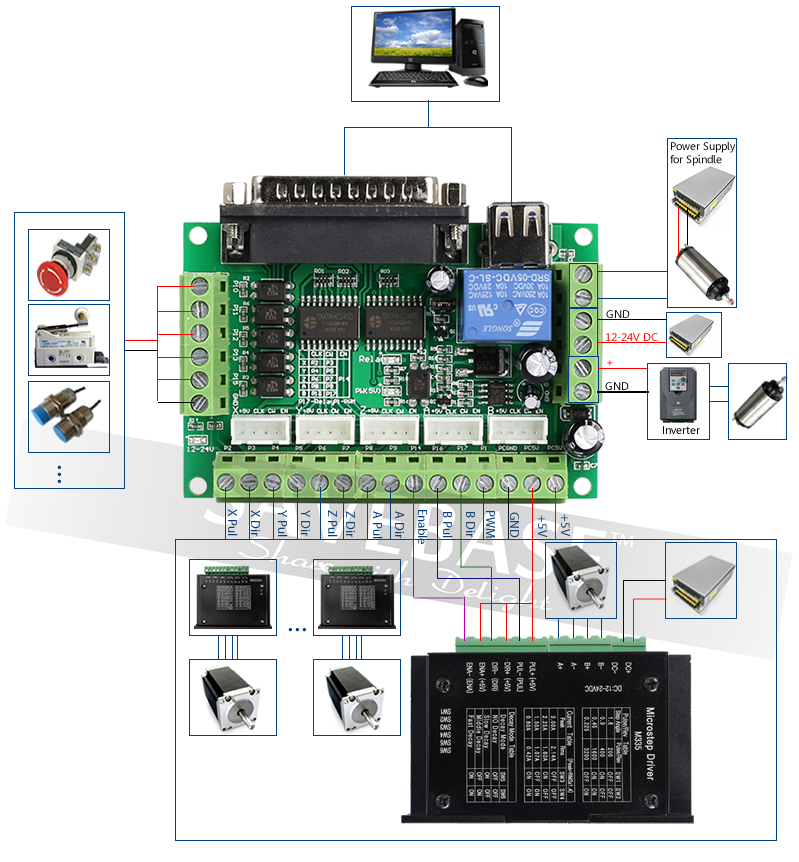

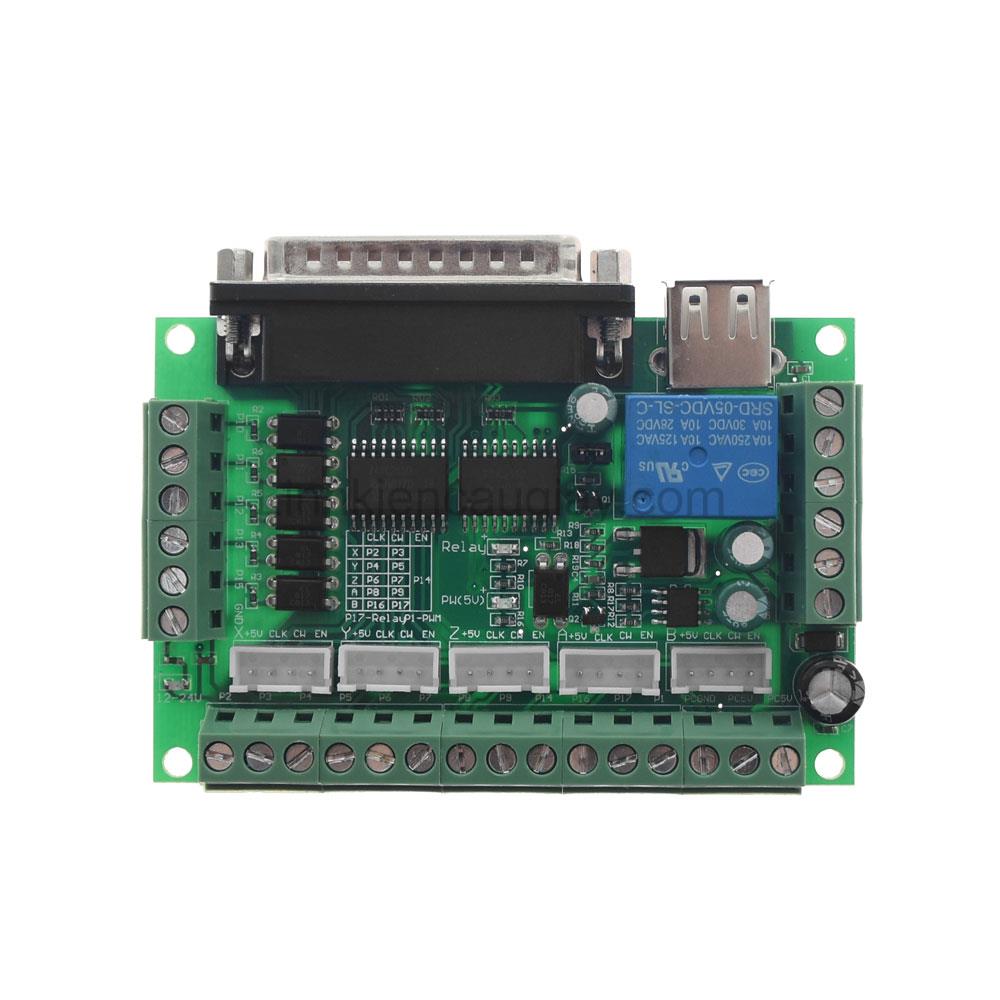

Sơ đồ chân
-
LPT (DB25): Giao tiếp cổng song song với máy tính
-
OUT X/Y/Z/A/B: Tín hiệu STEP và DIR cho từng trục
-
INPUTS: Nút nhấn giới hạn (limit), home, E-stop
-
Relay: Điều khiển thiết bị ngoại vi (spindle, quạt, bơm nước...)
-
5V, GND: Cấp nguồn logic
-
12-24V DC: Cấp nguồn chính cho bo mạch (tùy loại)
Thông số kĩ thuật
Thông số |
Giá trị |
---|---|
Số trục hỗ trợ |
5 (X, Y, Z, A, B) |
Chuẩn giao tiếp |
LPT DB25 (song song) |
Tương thích phần mềm |
Mach3 |
Nguồn hoạt động |
12V – 24V DC |
I/O cách ly quang |
Có |
Tốc độ đáp ứng |
100kHz (tùy bo) |
Relay tích hợp |
1 kênh (Spindle/Pump) |
Tín hiệu đầu ra |
STEP/DIR (TTL) |
Cách ly opto |
Có |
Kích thước bo |
~ 90mm x 60mm |
Hướng dẫn sử dụng
-
Cài đặt phần mềm Mach3 trên máy tính (Windows XP, Win7).
-
Cấu hình cổng LPT (DB25) đúng địa chỉ trong BIOS máy tính.
-
Đấu nối tín hiệu STEP/DIR từ bo ra driver điều khiển động cơ bước.
-
Kết nối các công tắc giới hạn, E-stop vào các cổng input.
-
Kết nối relay điều khiển trục chính (spindle) nếu cần.
-
Cài đặt thông số pin trong Mach3 tương ứng với sơ đồ chân.
-
Kiểm tra chuyển động từng trục trên phần mềm.
📌 Đảm bảo dây mass (GND) giữa máy tính, bo và driver phải chung nhau để tránh lỗi tín hiệu.
