CNC Shield V3 Điều Khiển Máy CNC Mini

(Mã SP:CG000509)

Thương hiệu: Chưa cập nhật |

Đánh giá

:

Giá

:

52.500₫

Mô tả :
Đang cập nhật ...

Đa dạng sản phẩm, lĩnh vực Linh kiện điện tử, CNC, 3D, Laser...

Đa dạng sản phẩm, lĩnh vực Linh kiện điện tử, CNC, 3D, Laser...

Khách hàng dễ dàng theo dõi hành trình đơn hàng online tại mục

Khách hàng dễ dàng theo dõi hành trình đơn hàng online tại mục "Kiểm tra đơn hàng"

Nhiều hình thức thanh toán + ship hàng linh động: Mua trực tiếp; mua online; chuyển khoản; ship COD

Nhiều hình thức thanh toán + ship hàng linh động: Mua trực tiếp; mua online; chuyển khoản; ship COD

Chất lượng đảm bảo, sản phẩm được test kĩ và đóng gói cẩn thận

Chất lượng đảm bảo, sản phẩm được test kĩ và đóng gói cẩn thận

Mô tả sản phẩm

CNC Shield V3 là bo mở rộng chuyên dùng cho Arduino UNO R3 để điều khiển các máy CNC mini, máy khắc laser, máy khắc PCB, máy khắc gỗ,... Shield hỗ trợ gắn 4 driver A4988 hoặc DRV8825, tương thích với firmware GRBL, giúp điều khiển động cơ bước cho trục X, Y, Z và cả trục A mở rộng.

Với thiết kế gọn gàng, dễ lắp ráp và sử dụng, CNC Shield V3 là giải pháp lý tưởng cho các dự án chế tạo máy CNC DIY.

Ứng dụng

  • Làm máy CNC mini DIY (khắc gỗ, nhựa, mạch in PCB)

  • Máy khắc Laser

  • Máy in 3D (phiên bản đơn giản)

  • Máy khắc bút vẽ tự động (plotter)

  • Máy khoan mạch PCB tự động

  • Các ứng dụng điều khiển động cơ bước đa trục

Sơ đồ chân

Cổng

Chức năng

X, Y, Z, A

Gắn driver điều khiển động cơ bước A4988/DRV8825

EN

Tắt/mở driver

DIR, STEP

Tín hiệu điều hướng và bước

ENDSTOP

Cổng kết nối công tắc giới hạn (limit switch) cho từng trục

SPN, RST

Điều khiển spindle hoặc laser

I2C, Serial

Mở rộng thêm chức năng khác

Thông số kĩ thuật

  • Tương thích: Arduino UNO R3

  • Hỗ trợ: GRBL Firmware (phiên bản 0.8–1.1)

  • Gắn được: 4 driver A4988 / DRV8825

  • Điều khiển được: 4 trục (X, Y, Z, A)

  • Điện áp hoạt động: 12V–36V (qua driver)

  • Hỗ trợ công tắc giới hạn (limit switch)

  • Kích thước: ~65mm x 50mm

  • Chuẩn header mở rộng tiêu chuẩn 2.54mm

Hướng dẫn sử dụng

  • Gắn CNC Shield V3 lên Arduino UNO R3.

  • Cắm các driver A4988 hoặc DRV8825 vào đúng vị trí (lưu ý hướng cắm).

  • Kết nối dây động cơ bước 4 dây vào cổng X/Y/Z.

  • Cấp nguồn từ 12V–36V cho driver qua Jack DC hoặc chân VCC/GND.

  • Kết nối các công tắc giới hạn nếu cần.

  • Nạp firmware GRBL cho Arduino bằng phần mềm XLoader hoặc Arduino IDE.

  • Sử dụng phần mềm như Candle, Universal Gcode Sender (UGS) để gửi lệnh CNC.

LƯU Ý

  • Không được cắm hoặc tháo driver khi đang cấp nguồn.

  • Kiểm tra kỹ hướng cắm driver (VMOT, GND, VDD...)

  • Nên sử dụng tản nhiệt cho A4988 hoặc DRV8825 khi chạy liên tục.

  • Đảm bảo dòng điện cho mỗi động cơ được chỉnh đúng bằng biến trở trên driver.

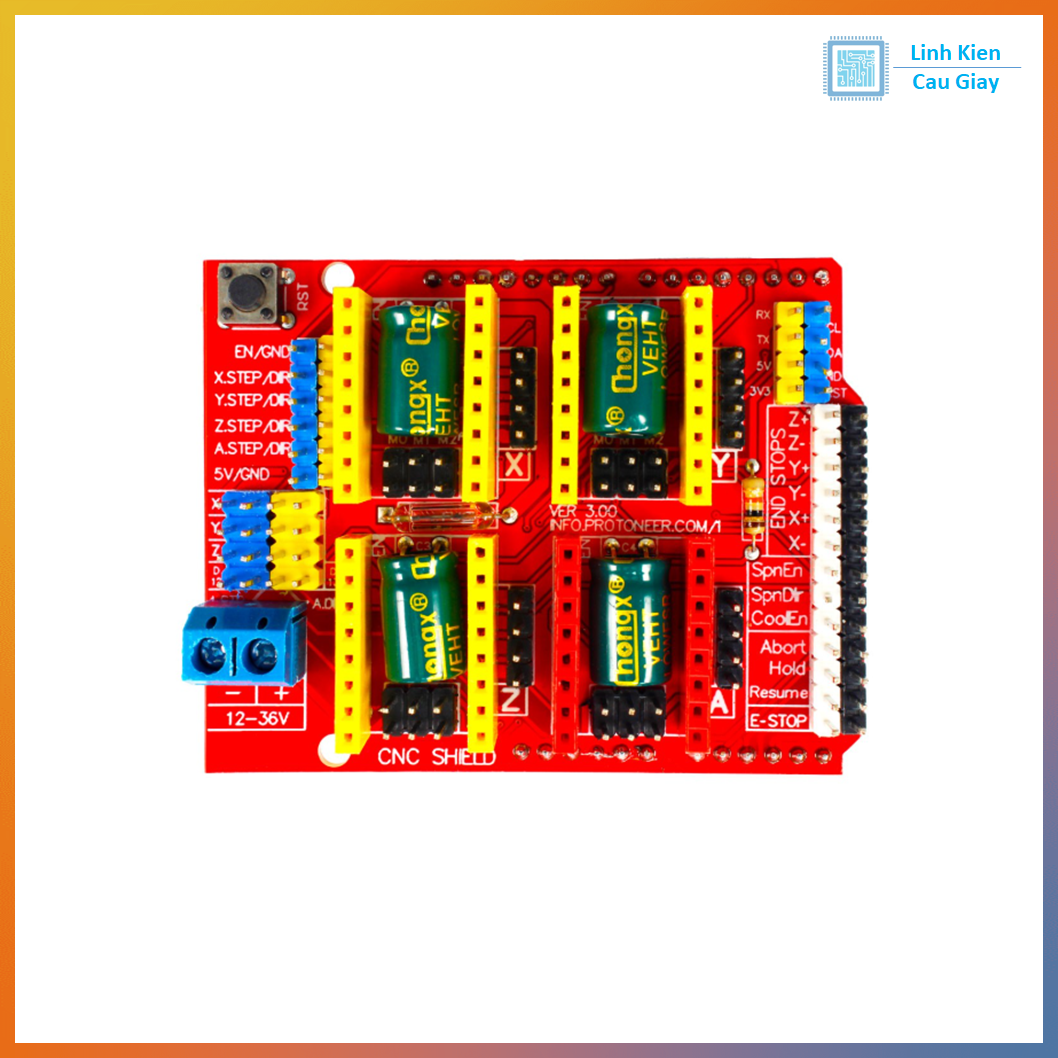

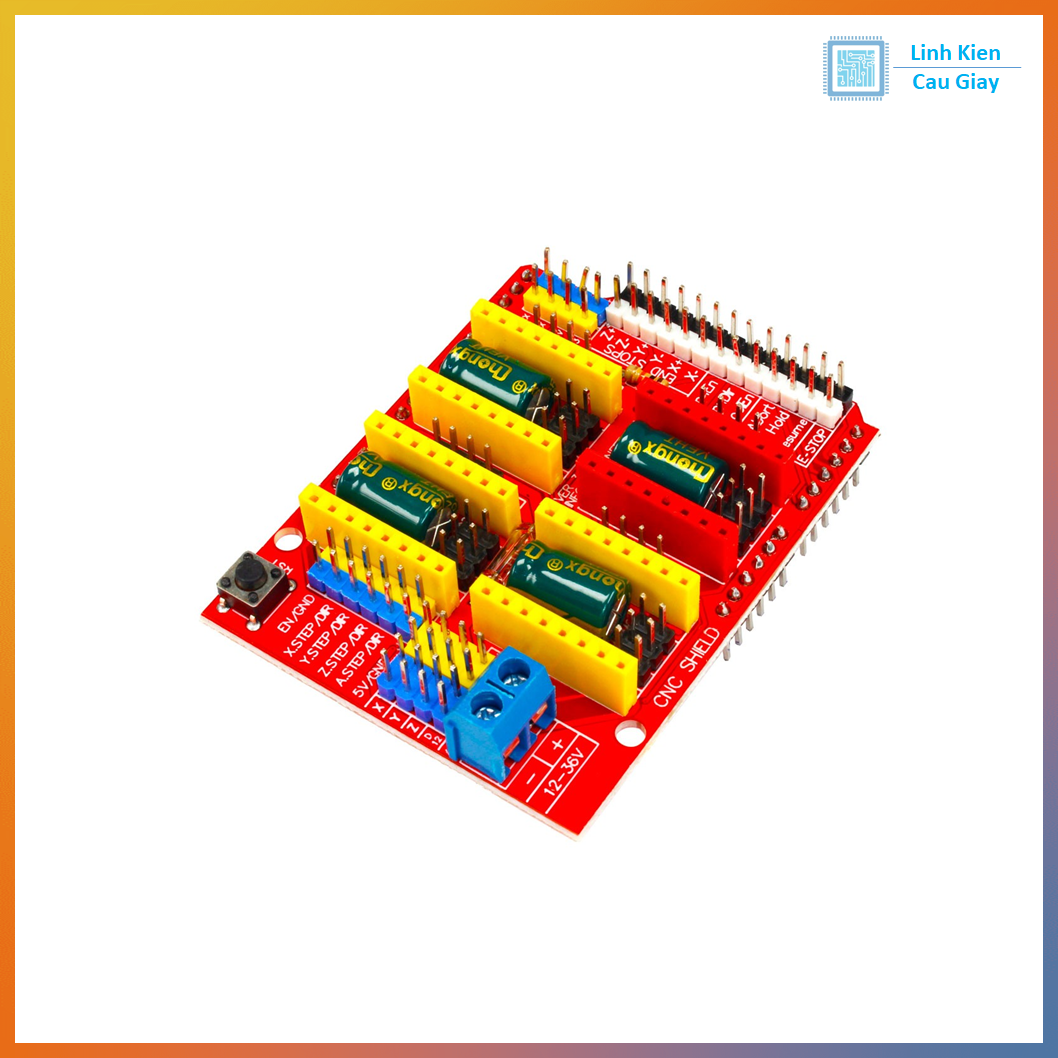

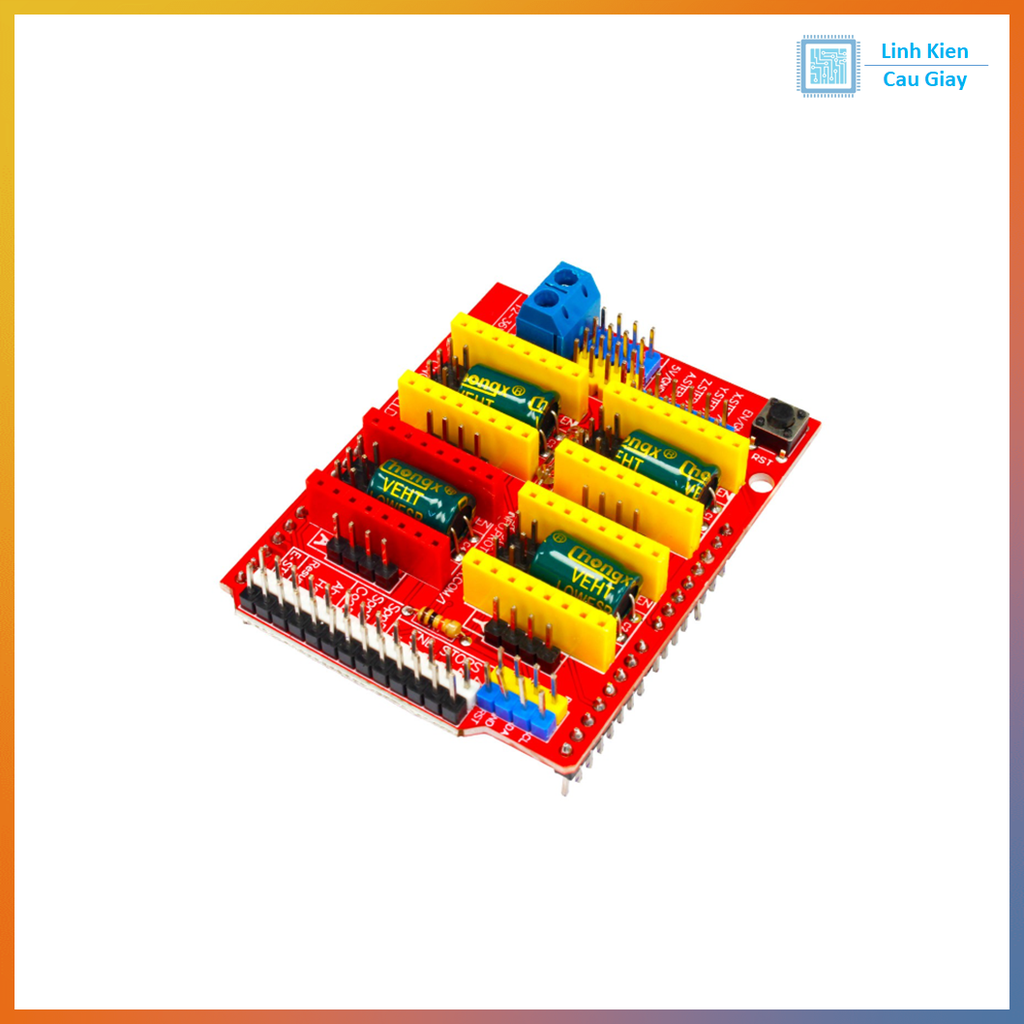

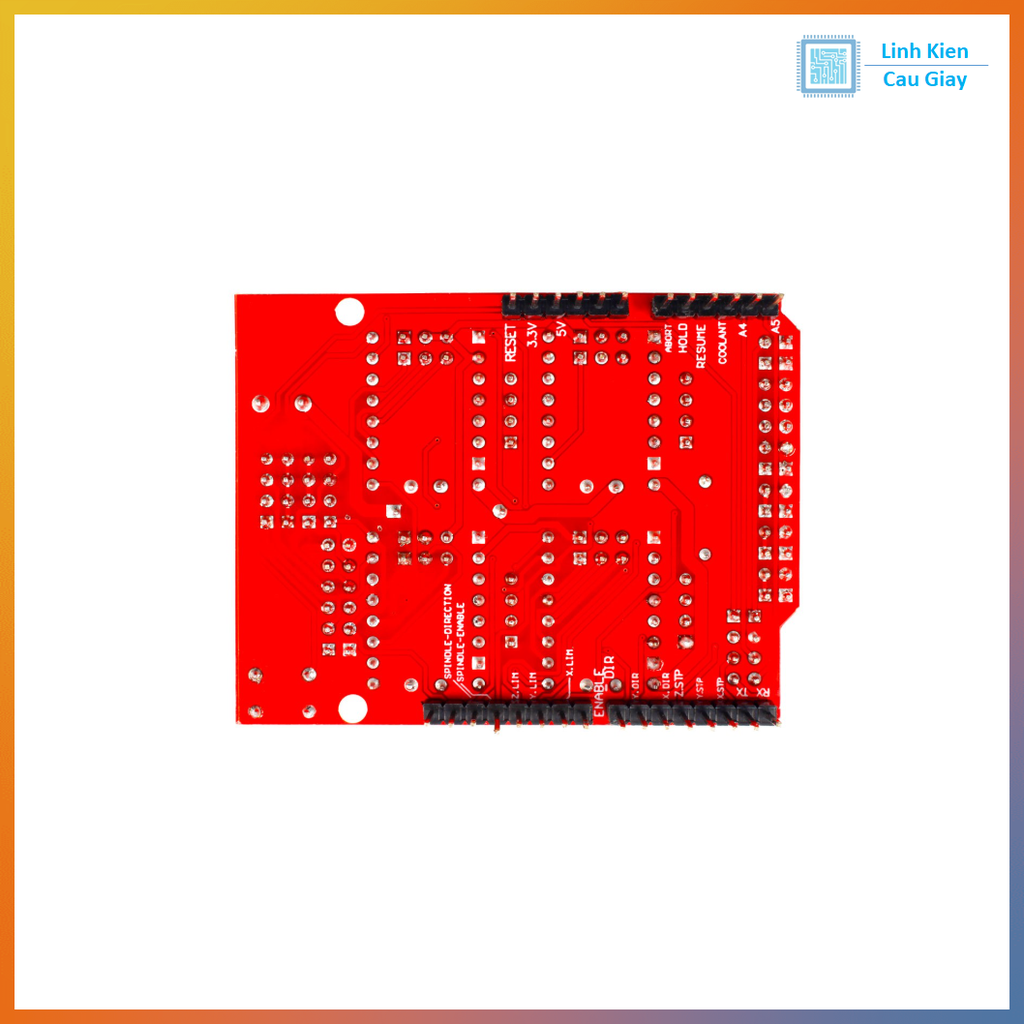

Hình ảnh



Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
