Công Tắc ENDSTOP Quang
(Mã SP:CG000292)
Thương hiệu: Chưa cập nhật
21.000₫
Công Tắc Endstop Quang – Cảm Biến Giới Hạn Không Tiếp Xúc Cho Máy In 3D, CNC
Mô tả sản phẩm
Công tắc Endstop quang (Optical Endstop) là loại công tắc giới hạn sử dụng nguyên lý cảm biến hồng ngoại chặn tia, giúp phát hiện vị trí giới hạn mà không cần tiếp xúc vật lý, tăng độ bền và độ chính xác.
Sản phẩm được tích hợp sẵn mạch khuếch đại và đèn báo trạng thái, dễ dàng kết nối với mainboard máy in 3D, máy CNC, robot tự hành, hệ thống tự động hóa. So với công tắc cơ truyền thống, endstop quang có độ chính xác cao hơn, tuổi thọ dài hơn và chống nhiễu tốt hơn.
Ứng dụng
-
Làm công tắc giới hạn trục X/Y/Z trong máy in 3D (Prusa, Ender, v.v.)
-
Máy CNC mini, máy khắc laser, máy khâu tự động
-
Robot tự hành: phát hiện điểm dừng, điểm giới hạn
-
Hệ thống cửa tự động, băng tải, tay máy
-
Dự án DIY IoT cần cảm biến không tiếp xúc
Sơ đồ chân
Chân |
Ký hiệu |
Màu dây |
Mô tả |
---|---|---|---|
1 |
VCC |
Đỏ |
Cấp nguồn 5V |
2 |
GND |
Đen |
Mass (âm) |
3 |
SIG |
Vàng |
Tín hiệu đầu ra (LOW khi bị che, HIGH khi thông tia) |
Có thể kết nối trực tiếp với Arduino, RAMPS, MKS, SKR... tùy mainboard.
Thông số kĩ thuật
Thông số |
Giá trị |
---|---|
Loại cảm biến |
Cảm biến quang hồng ngoại chặn tia |
Điện áp hoạt động |
3.3V – 5V DC |
Tín hiệu đầu ra |
Mức TTL (LOW khi che tia, HIGH khi thông) |
Khoảng cách phát hiện |
< 5mm (tùy thanh che) |
Kích thước module |
~32mm x 10mm |
Đèn báo |
LED đỏ tích hợp (sáng khi che tia) |
Đầu nối |
3 chân Dupont (hoặc JST 2.54mm) |
Hướng dẫn sử dụng
Hướng Dẫn Sử Dụng Với Arduino
Code mẫu:
#define ENDSTOP_PIN 2
void setup() {
pinMode(ENDSTOP_PIN, INPUT);
Serial.begin(9600);
}
void loop() {
int state = digitalRead(ENDSTOP_PIN);
if (state == LOW) {
Serial.println("Tia bị chặn – Đã tới giới hạn");
} else {
Serial.println("Tia thông – Chưa tới giới hạn");
}
delay(300);
}
Có thể dùng làm công tắc home trục cho máy in 3D, cần định cấu hình firmware Marlin nếu dùng thực tế.

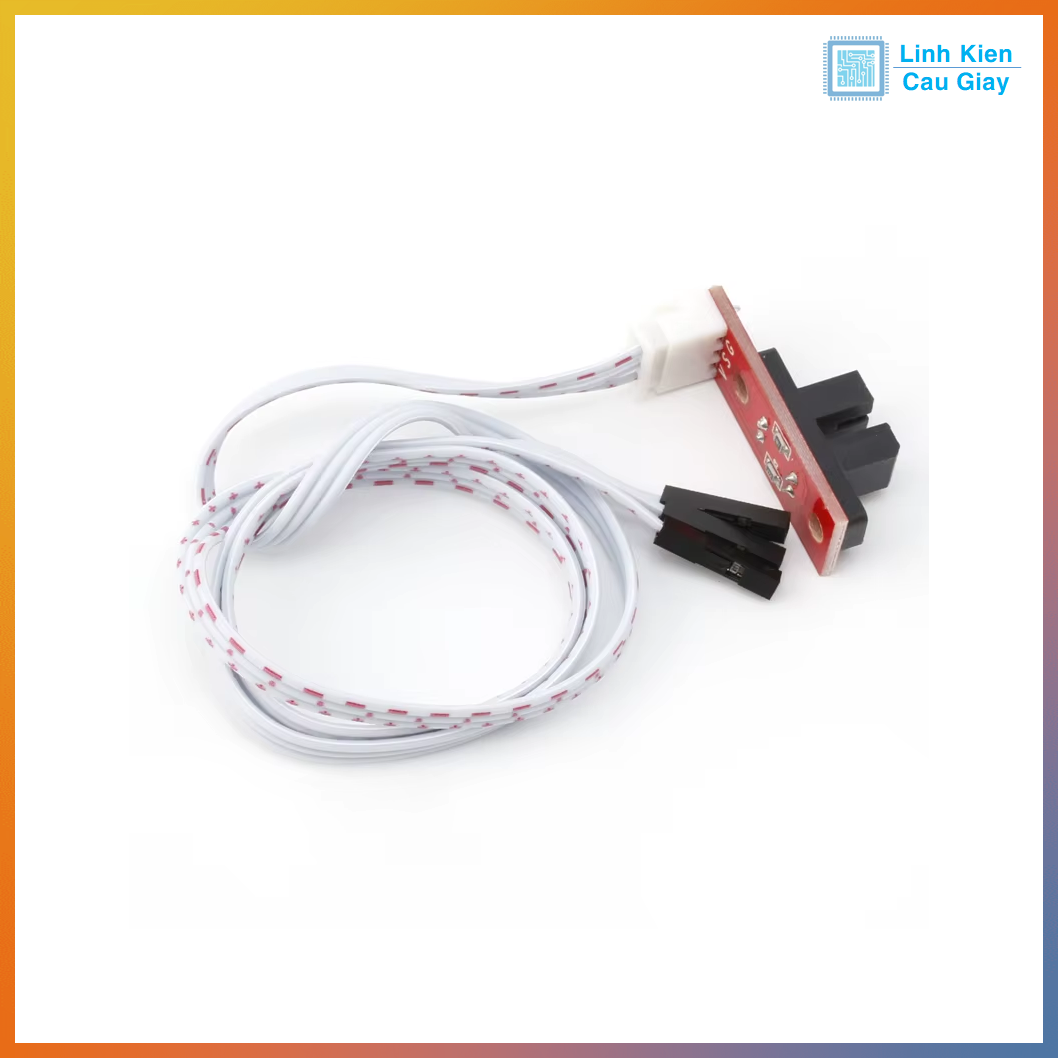

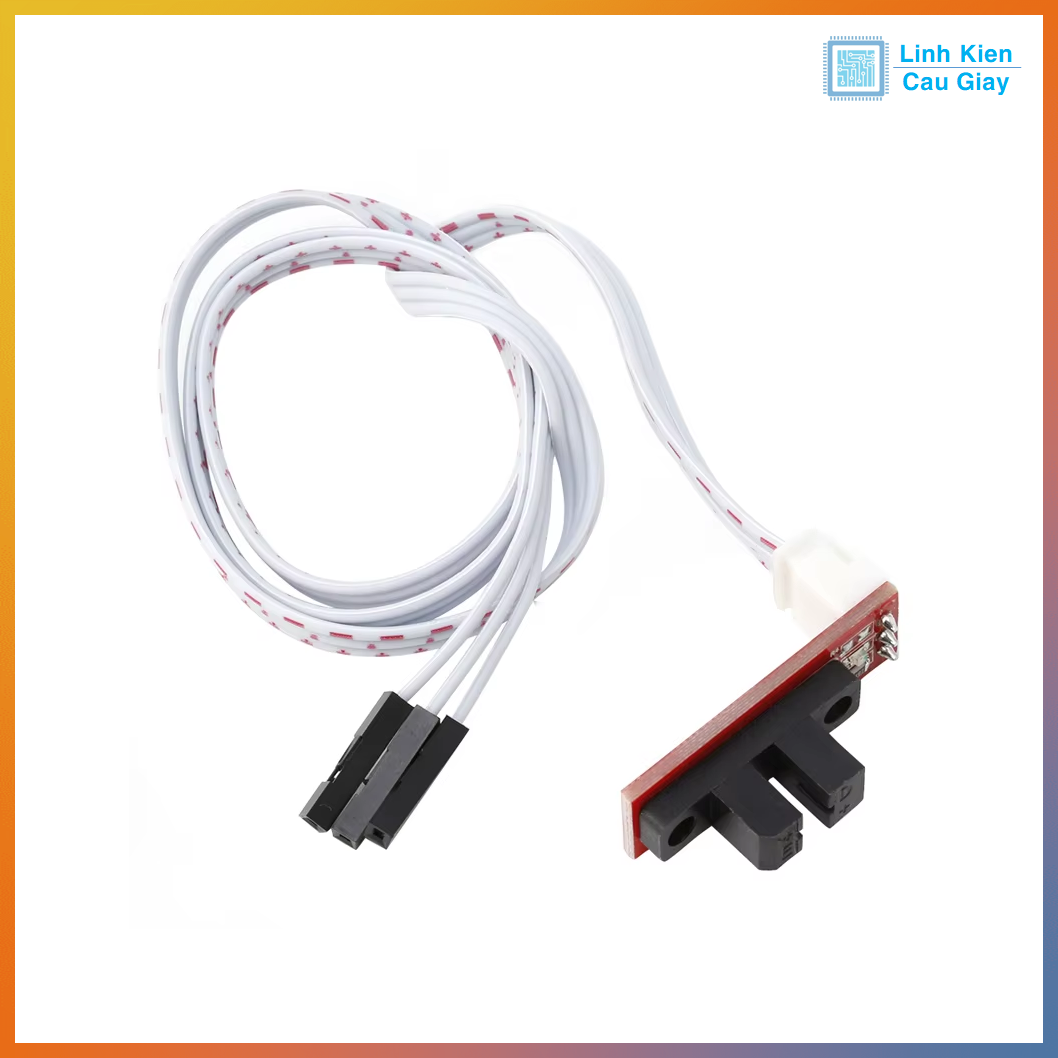

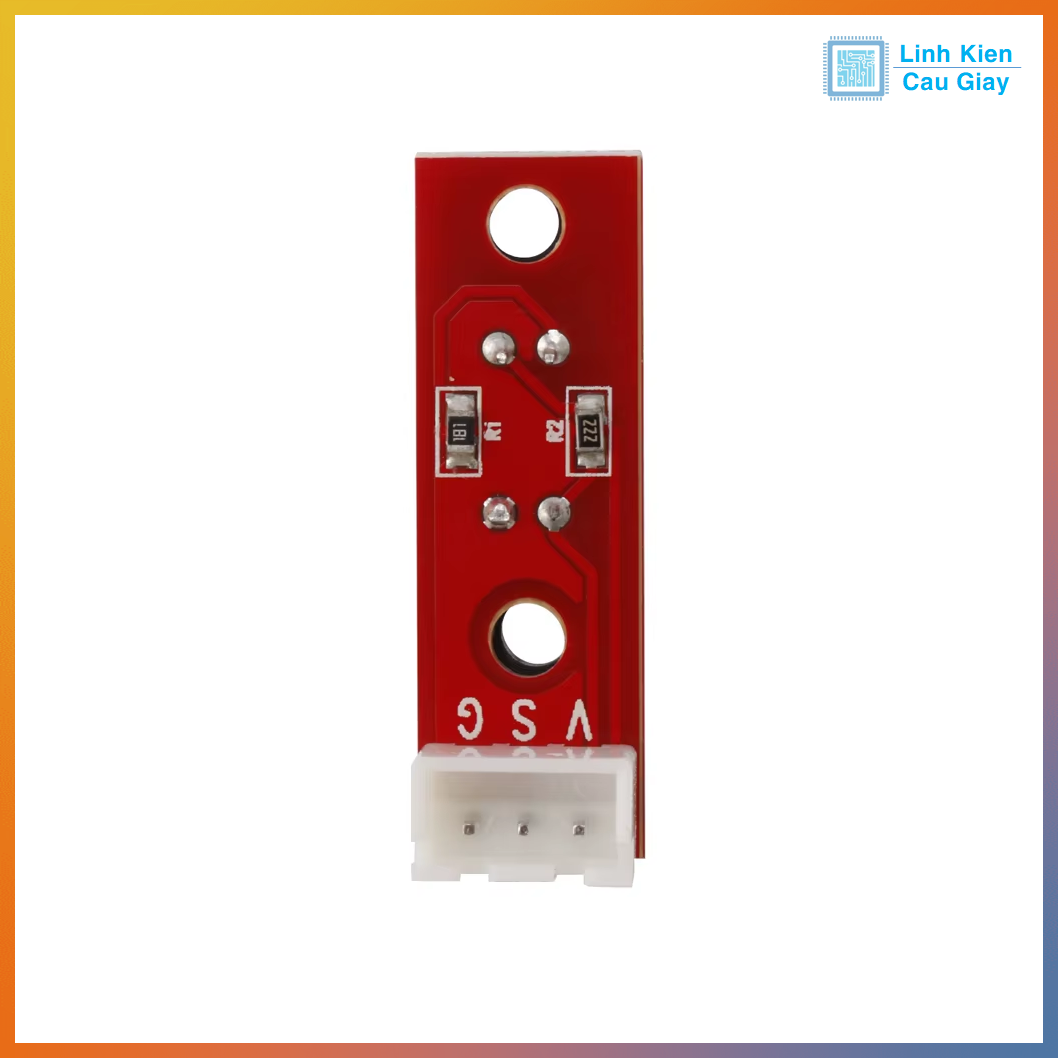

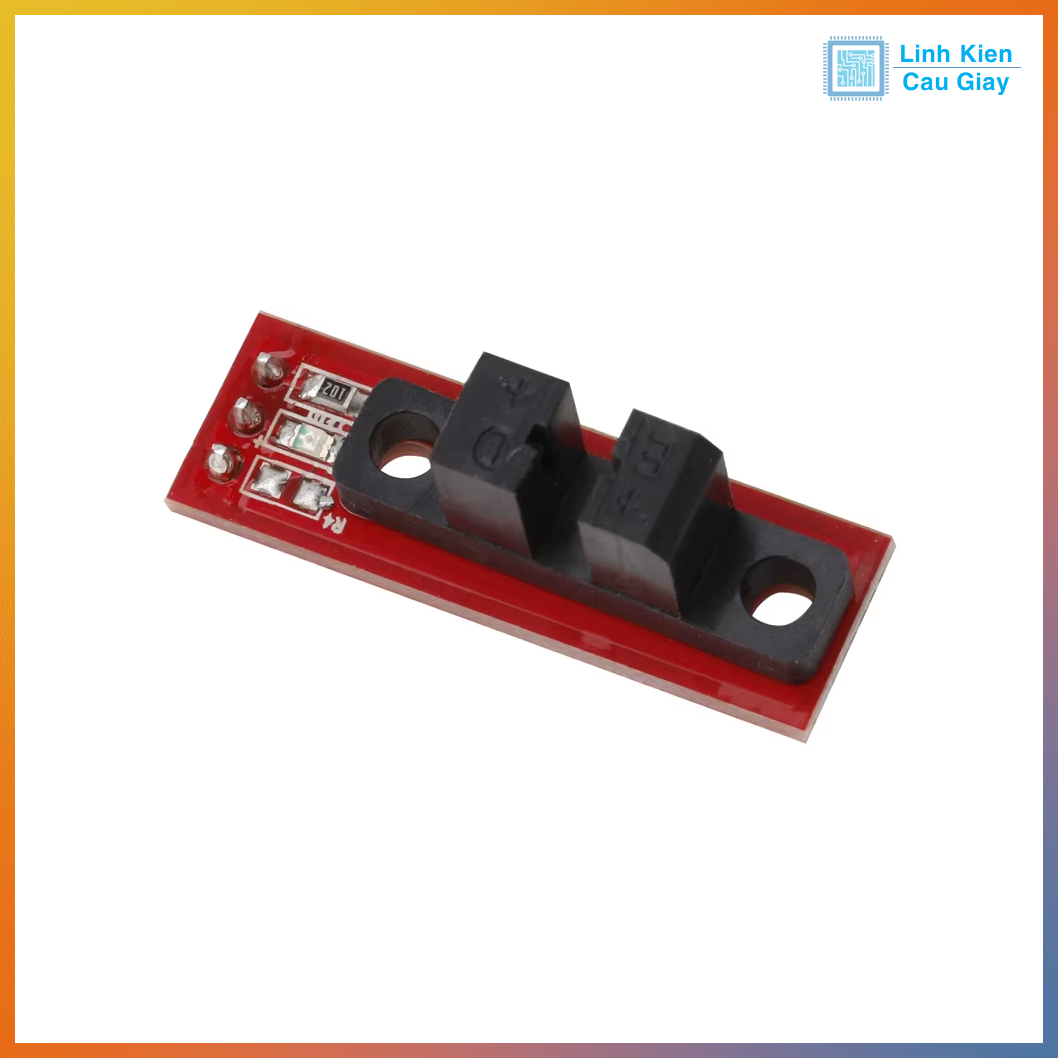

Hình ảnh
Bảo hành
Linh kiện mới 100%, test kỹ nếu khách yêu cầu
Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)
Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách
Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
