Công tắc hành trình 1A 125 VAC

Mô tả sản phẩm

Công tắc hành trình 1A 125VAC loại không bánh xe là dạng micro switch mini, kích thước nhỏ gọn, dùng để nhận biết vị trí, giới hạn hành trình, báo trạng thái ON/OFF trong các cơ cấu cơ khí.
Thân nhựa cách điện, tiếp điểm bền, có 3 chân: COM, NO, NC cho phép chọn tiếp điểm thường đóng hoặc thường mở tùy mạch.
Phù hợp dùng trong máy in 3D, CNC mini, robot, mô hình, thiết bị điện gia dụng cần công tắc giới hạn đơn giản, tin cậy.

Ứng dụng

• Làm công tắc giới hạn hành trình (limit switch) cho trục X/Y/Z máy in 3D, CNC, robot.

• Dùng làm công tắc cửa, nắp máy, khóa an toàn cho thiết bị điện.

• Ứng dụng trong mạch cảm biến cơ khí, đếm sản phẩm, phát hiện vật cản.

• Phù hợp đồ án, dự án STEM, mô hình tự động, DIY cơ điện tử.

Sơ đồ chân

4. Công tắc có 3 chân:

• COM (Common): Chân chung.

• NO (Normally Open): Thường hở – chỉ nối với COM khi nhấn công tắc.

• NC (Normally Closed): Thường đóng – nối với COM khi không nhấn, sẽ tách ra khi nhấn.
  Cách sử dụng phổ biến:

• Dùng COM + NO: mạch chỉ đóng khi cần nhấn.

• Dùng COM + NC: mạch luôn đóng, chỉ ngắt khi nhấn công tắc.

Thông số kĩ thuật

• Dòng chịu tải: 1A

• Điện áp định mức: 125VAC (có thể dùng cho DC thấp hơn với tải nhỏ)

• Kiểu: công tắc hành trình / micro switch 3 chân

• Loại: không bánh xe (cần tác động trực tiếp vào cần gạt/nút)

• Lắp đặt: có lỗ bắt vít hoặc cài vào giá đỡ tùy thiết kế.

Hướng dẫn sử dụng

• Xác định COM – NO – NC (thường in trên thân hoặc kiểm tra bằng đồng hồ đo).

• Chọn tiếp điểm NO hoặc NC tùy yêu cầu mạch điều khiển.

• Cố định công tắc sao cho cần gạt bị tác động đúng thời điểm giới hạn hành trình.

• Dùng với vi điều khiển (Arduino, ESP…):

  • Một chân nối GND, chân còn lại nối chân input + điện trở kéo lên (pull-up).

  • Khi công tắc đổi trạng thái, mức logic trên chân input sẽ thay đổi.

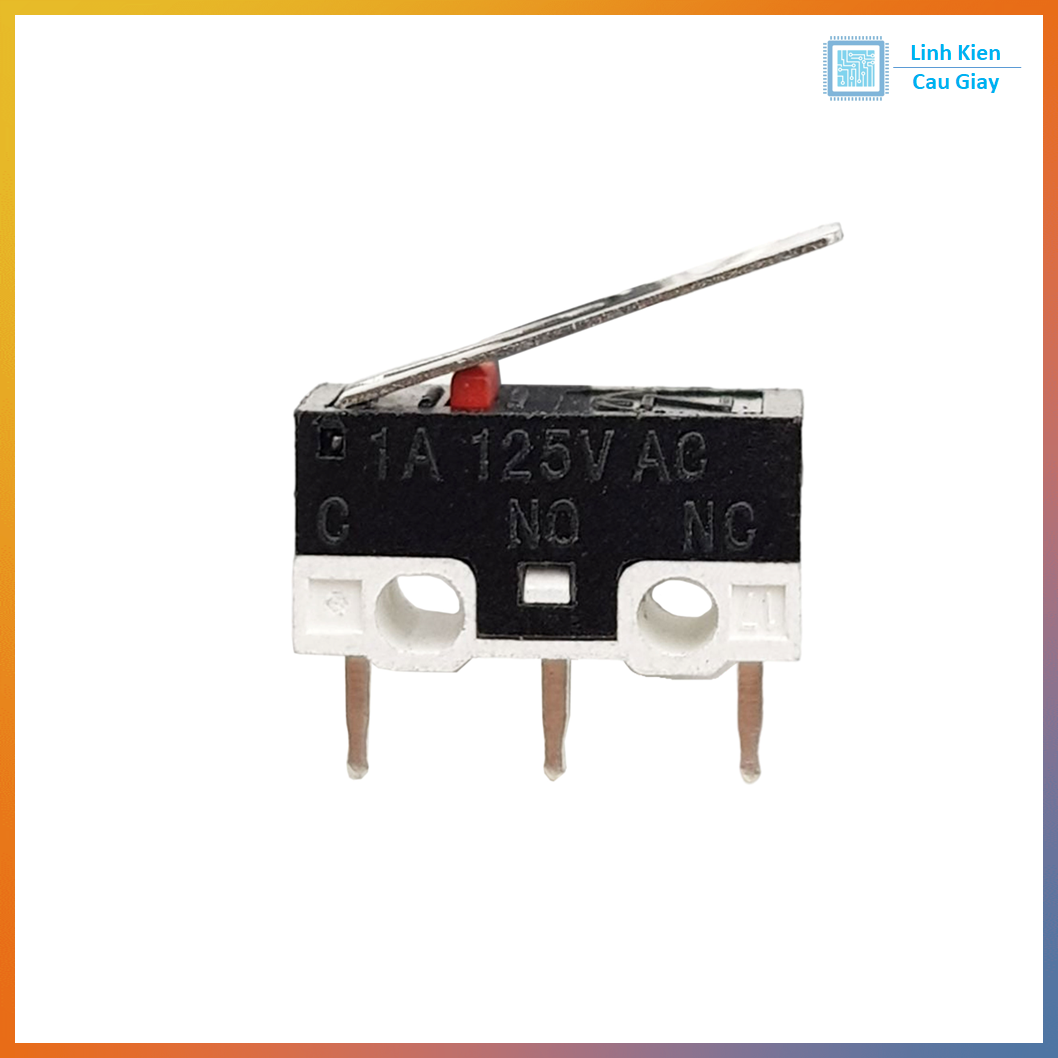

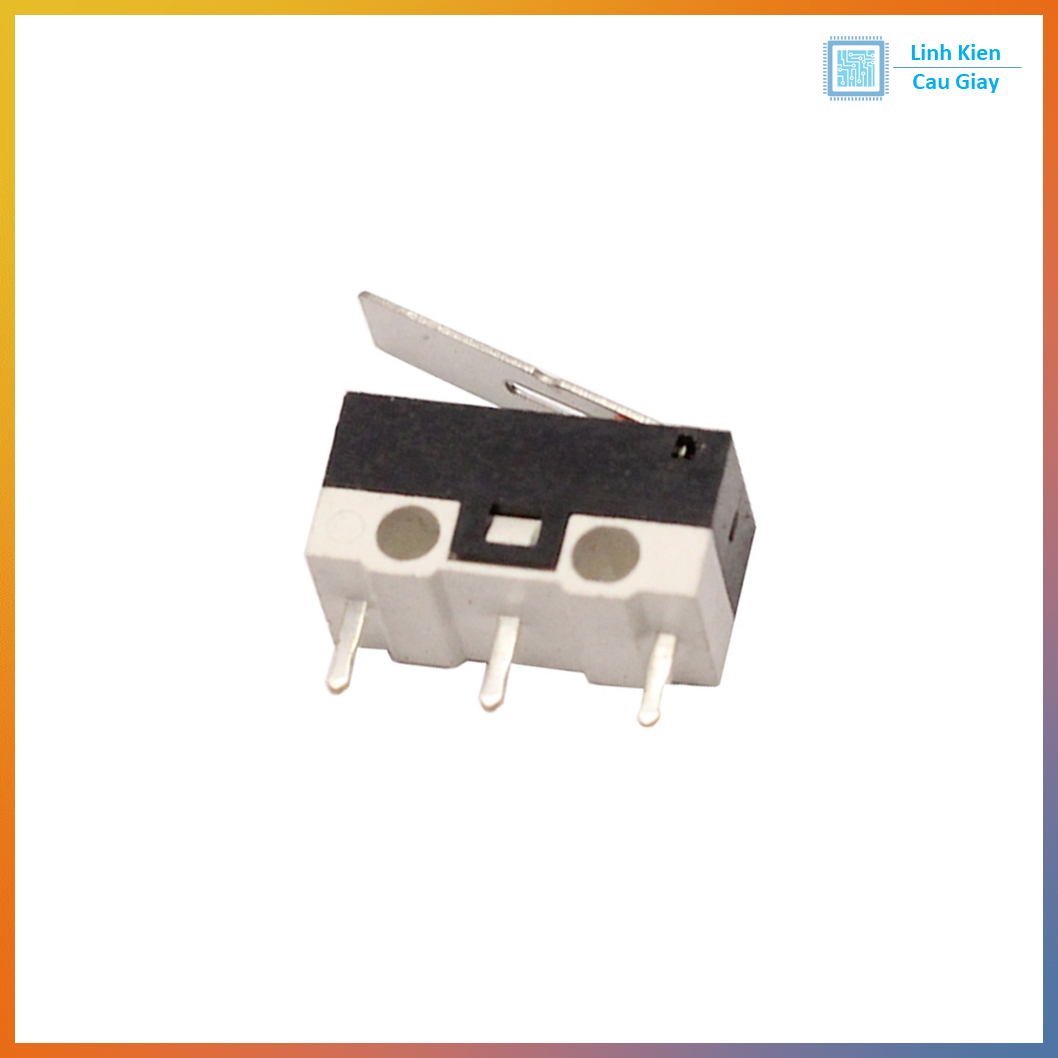

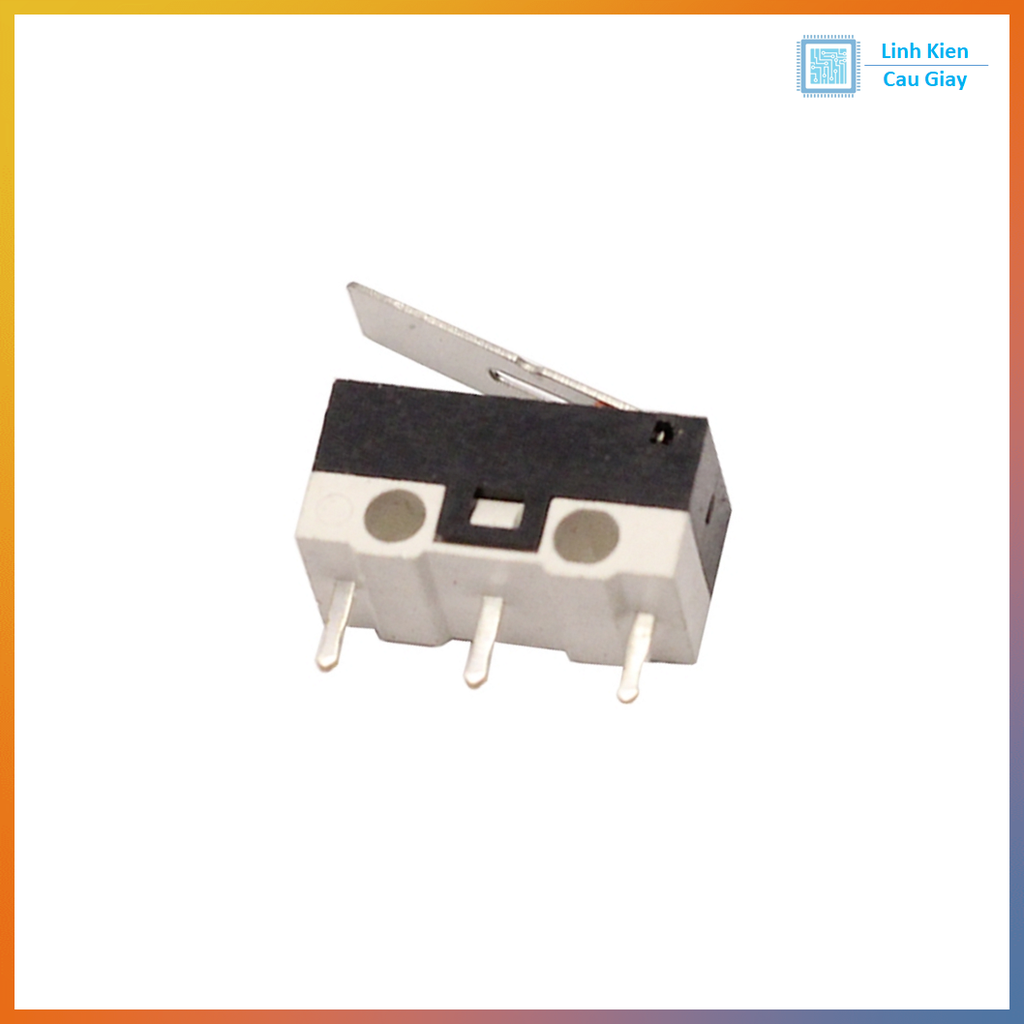

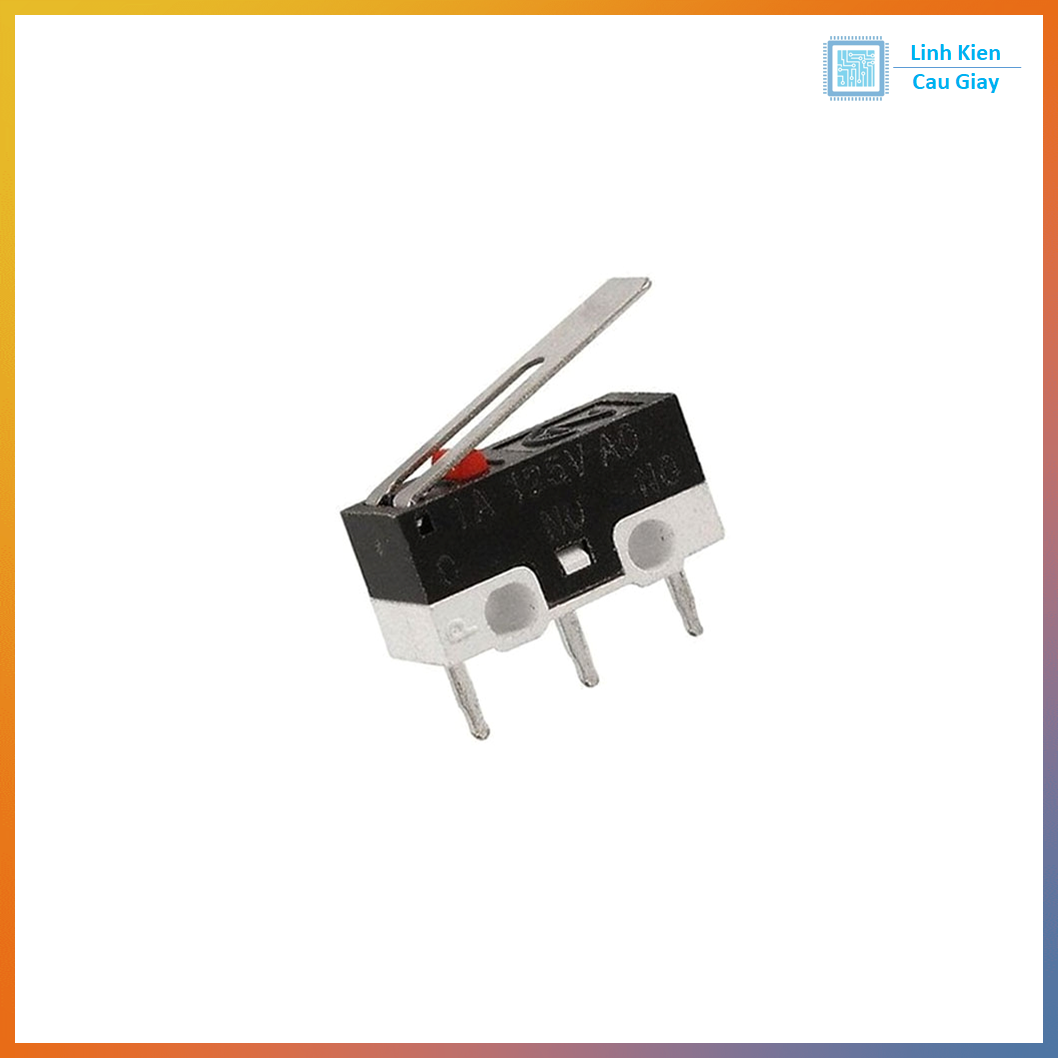

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
