Mô tả sản phẩm

Công tắc hành trình KW11-3Z là loại microswitch 3 chân thông dụng, dùng làm công tắc giới hạn, công tắc cửa, công tắc an toàn trong nhiều thiết bị điện – điện tử.
Tiếp điểm chịu tải tới 5A 250VAC, phù hợp cho cả mạch điện áp lưới qua tải, motor nhỏ, bơm mini, nguồn…
Thiết kế cần gạt có “buckle” (gờ/khoá) giúp tác động nhẹ, chính xác, độ bền cao, hoạt động ổn định trong thời gian dài.

Ứng dụng

• Làm công tắc giới hạn hành trình (limit switch) cho máy móc, cơ cấu trượt, cửa, nắp máy.

• Công tắc an toàn cho máy cắt, máy khoan, máy in, thiết bị gia dụng.

• Dùng làm công tắc phát hiện đóng/mở cửa, nắp hộp, khóa an toàn.

• Ứng dụng trong robot, cơ cấu tự động, đồ án cơ điện tử, STEM, DIY.

Sơ đồ chân

Công tắc 3 chân – dạng SPDT gồm:

• COM (chân chung)

• NO (Normally Open – thường hở): chỉ nối với COM khi có tác động lên cần gạt.

• NC (Normally Closed – thường đóng): nối với COM khi không bị tác động, sẽ ngắt khi gạt.
  Cách dùng:

• Dùng COM + NO: mạch chỉ đóng khi có lực tác động.

• Dùng COM + NC: mạch luôn đóng, chỉ ngắt khi tác động vào công tắc.

Thông số kĩ thuật

• Mã: KW11-3Z

• Số chân: 3 chân (COM, NO, NC)

• Dòng chịu tải: 5A

• Điện áp định mức: 250VAC (dùng tốt cho tải DC thấp hơn với dòng nhỏ)

• Kiểu: microswitch cần gạt/buckle

• Lắp đặt: có lỗ để bắt vít cố định lên khung, vỏ máy

Hướng dẫn sử dụng

• Xác định đúng chân COM – NO – NC (in trên thân hoặc đo đồng hồ) trước khi đấu mạch.

• Cố định công tắc sao cho cần gạt bị tác động đúng thời điểm giới hạn hành trình.

• Khi dùng với vi điều khiển: nối COM về GND, NO hoặc NC về chân input + điện trở kéo lên (pull-up).

• Với tải AC 220V: phải đấu dây chắc chắn, cách điện tốt, ưu tiên dùng domino/cos nối, tránh để hở cực.

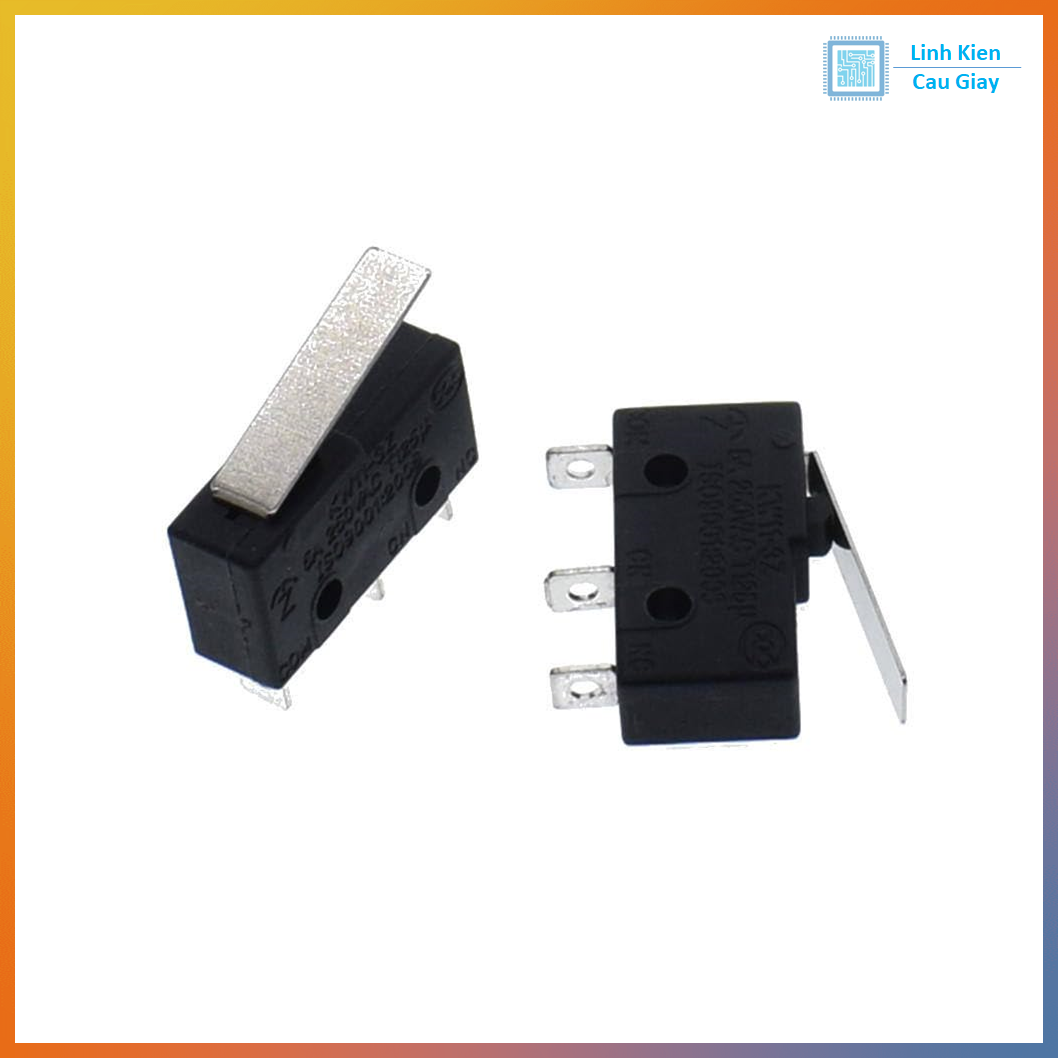

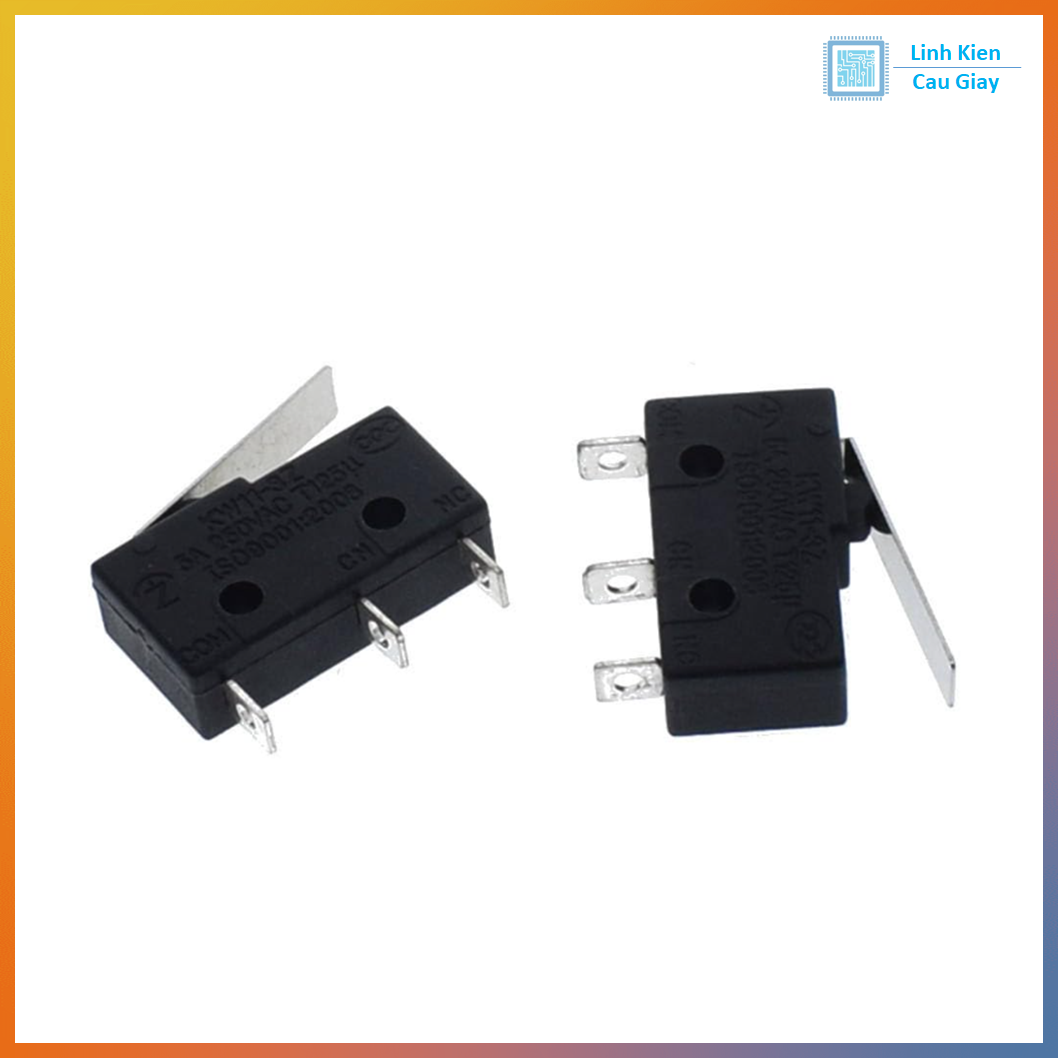

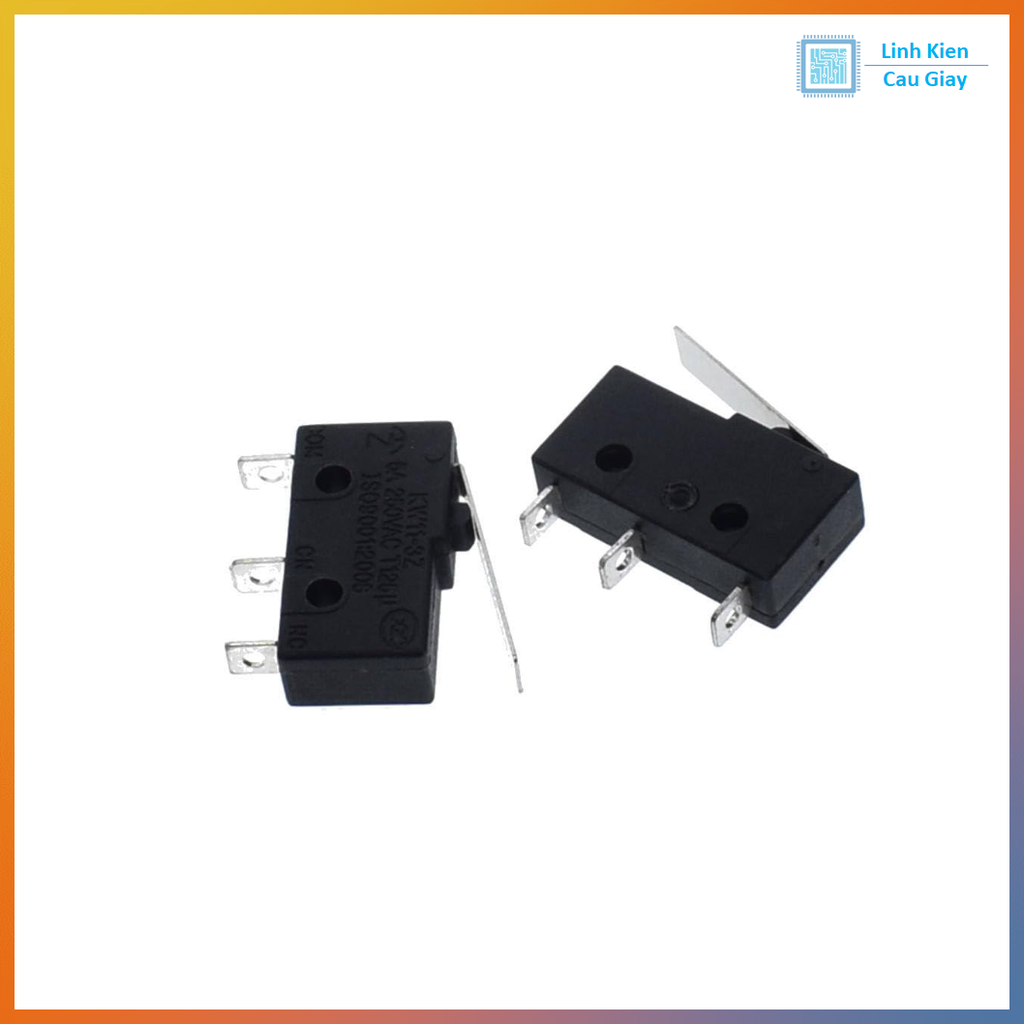

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
