Header VH3.96 đực thẳng (chân thẳng) – giắc cắm bo mạch bước 3.96mm 2P–12P

Mô tả sản phẩm

Header VH3.96 đực thẳng là đầu giắc cắm trên PCB, dùng để kết nối dây/giắc cái chuẩn VH với các mạch nguồn, driver, thiết bị công suất vừa. Bước chân 3.96mm giúp chịu dòng tốt hơn các loại 2.54mm, tiếp xúc chắc chắn, phù hợp cho nguồn DC, motor, LED, mạch điều khiển… Có nhiều lựa chọn số chân để lắp đúng nhu cầu.

Ứng dụng

Kết nối nguồn DC vào PCB, mạch nguồn, mạch sạc
Kết nối driver động cơ, quạt, bơm, LED, relay
Dây harness cho thiết bị điện tử, DIY robot, CNC, máy in 3D
Thay thế/sửa chữa các đầu giắc VH bị gãy, cháy chân

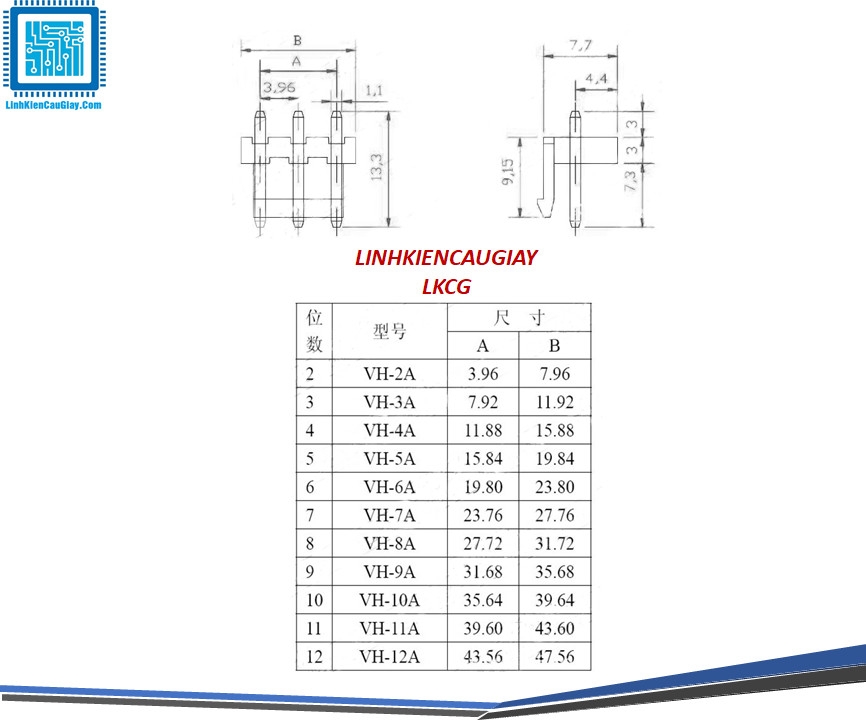

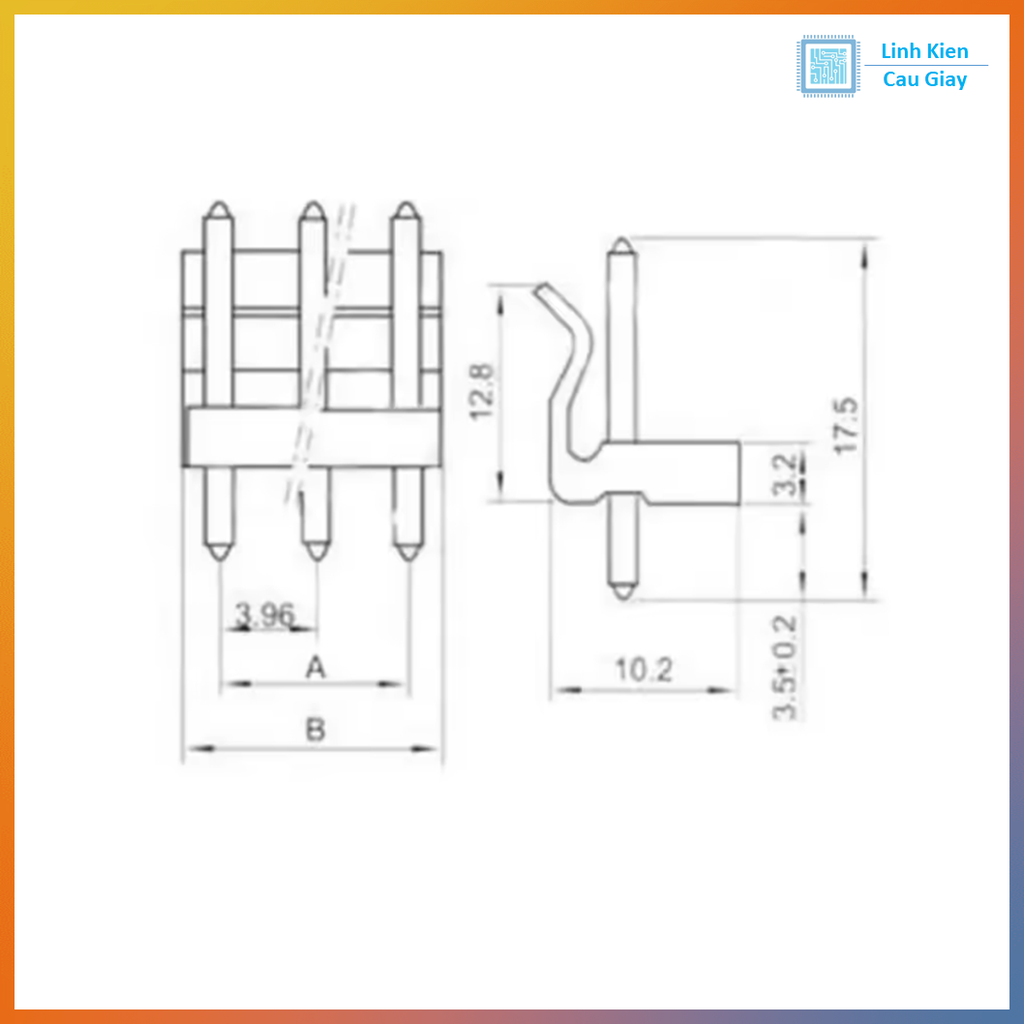

Sơ đồ chân

Header 1 hàng chân (straight):
Pin1 – Pin2 – Pin3 – … – PinN
Lắp xuyên lỗ PCB (THT), giắc cái VH sẽ cắm từ phía ngoài vào header.

Thông số kĩ thuật

Loại: Header đực thẳng (Male Straight / THT)
Chuẩn: VH
Bước chân (Pitch): 3.96mm
Kiểu chân: 1 hàng (1xN)
Chất liệu: Nhựa cách điện + chân kim loại mạ

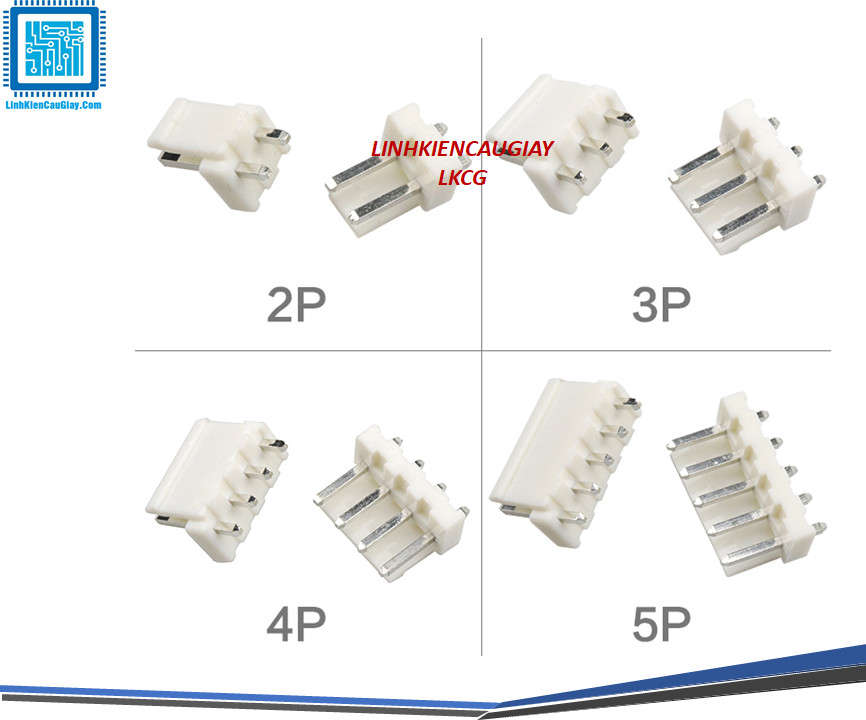

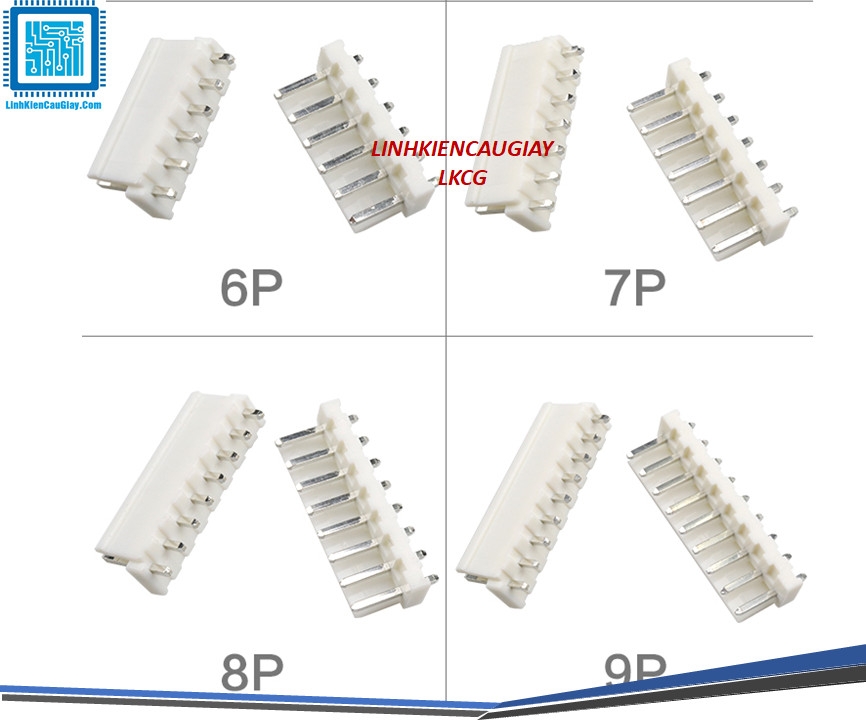

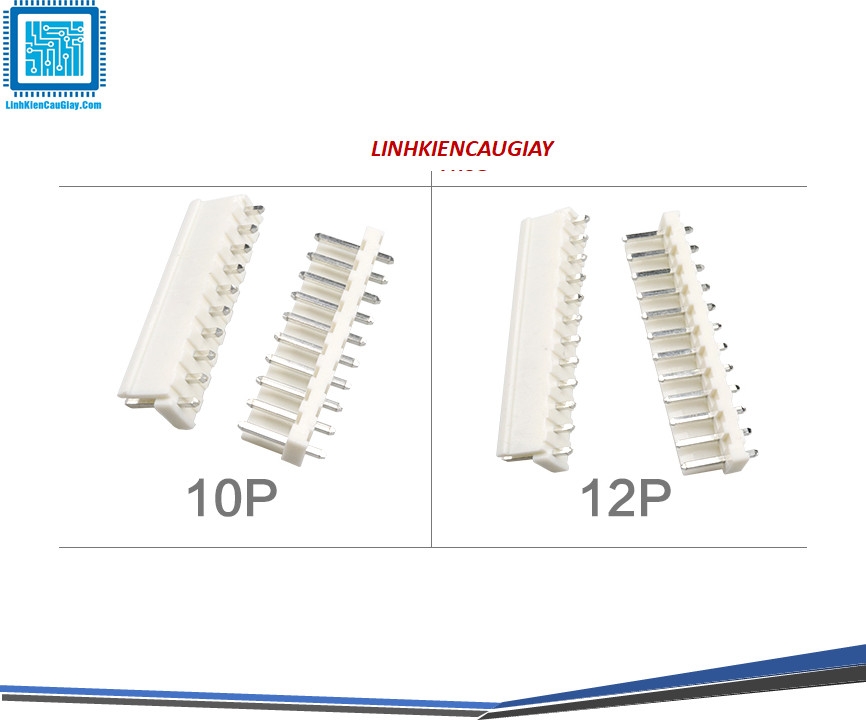

Phân loại (số chân): 2P, 3P, 4P, 5P, 6P, 7P, 8P, 10P, 12P

Hướng dẫn sử dụng

Khoan/PCB đúng bước 3.96mm, cắm header thẳng vuông góc bo
Hàn từng chân chắc, tránh hàn “cầu” thiếc giữa các pin
Khi dùng cho nguồn/dòng lớn: dùng dây đủ tiết diện và siết/cắm chặt giắc cái
Nếu rung lắc: có thể cố định thêm bằng keo nến/keo silicone sau khi test OK

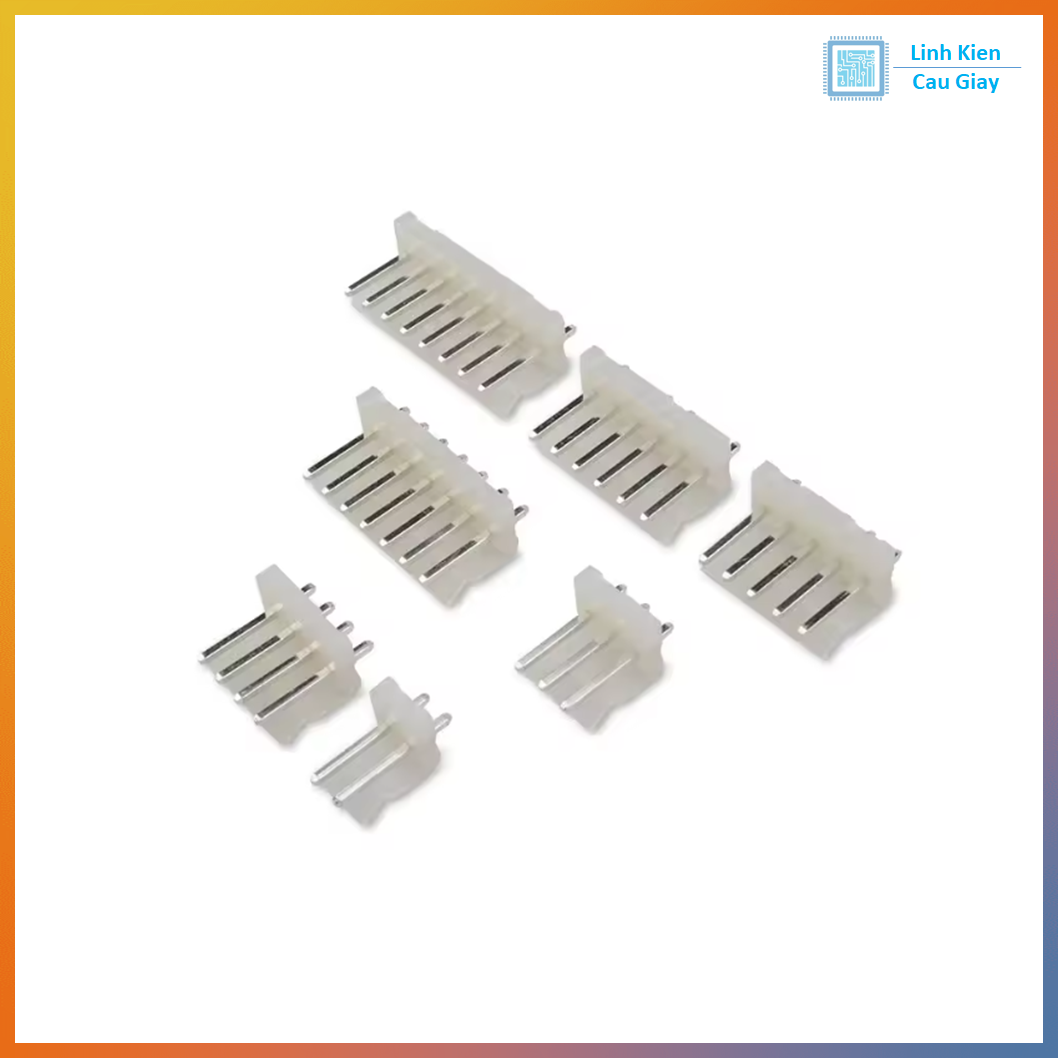

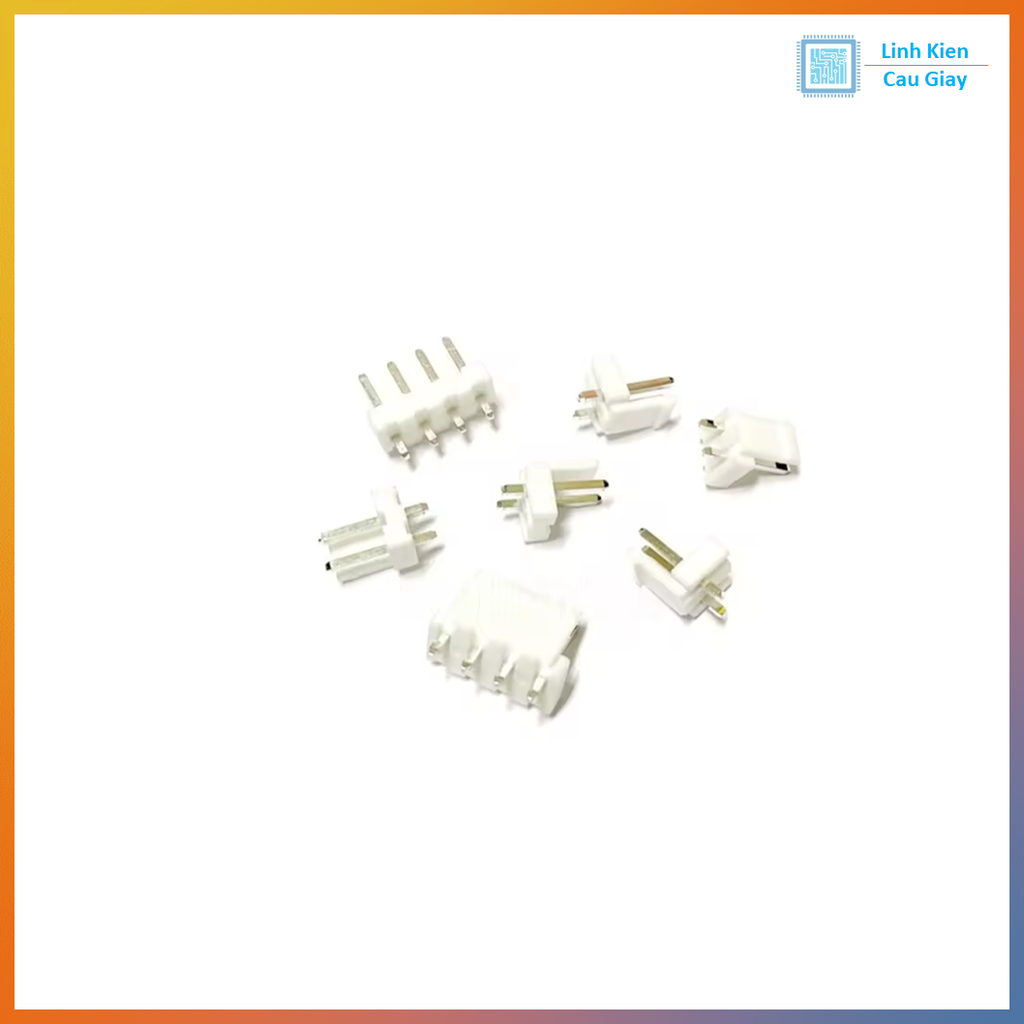

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
