Header XH2.54 Đực Cong Tùy Chọn

Mô tả sản phẩm

Header XH2.54 đực cong là loại đầu cắm chuẩn pitch 2.54mm, dạng chân đực cong 90°, dùng với các jack XH cái hoặc dây cắm XH thông dụng.
Sản phẩm phù hợp cho những mạch cần kết nối song song với mặt PCB, tiết kiệm chiều cao bo mạch, gọn gàng và dễ tháo lắp.

Shop cung cấp nhiều lựa chọn số chân:
👉 2P – 3P – 4P – 6P – 8P – 10P – 12P
Giúp bạn dễ dàng chọn đúng loại cho quạt, cảm biến, module, board nguồn, mạch LED, mạch điều khiển…

Chân được làm từ hợp kim đồng mạ thiếc, tiếp xúc tốt, bền, chịu được dòng ổn định, phù hợp cho cả dự án DIY lẫn sản phẩm thương mại.

Ứng dụng

• ✔ Kết nối dây XH2.54 với bo mạch

• ✔ Board Arduino, ESP, STM32, module cảm biến

• ✔ Mạch nguồn, mạch sạc, mạch LED, quạt 12V

• ✔ Mạch RC, robot, máy in 3D, CNC mini

• ✔ Thay thế header gốc trên các board bị hỏng

• ✔ Dự án DIY – STEM – điện tử thực hành

Sơ đồ chân

• Bước chân (pitch): 2.54mm

• Dạng: Đực, cong 90° (right angle)

•

Thông số kĩ thuật

• Chuẩn: XH 2.54mm – Male Right Angle

• Số chân tùy chọn: 2 / 3 / 4 / 6 / 8 / 10 / 12 Pin

• Dạng: 1 hàng (1xN)

• Vật liệu chân: Đồng mạ thiếc

• Vật liệu thân nhựa: Nylon/PBT chịu nhiệt

• Dòng làm việc: ~1–3A (tùy mạch & dây dùng kèm)

• Điện áp làm việc: đến 250V (mạch điện tử thông dụng)

• Nhiệt độ làm việc: –25°C → +85°C

• Bước lỗ khoan PCB: 2.54mm

Hướng dẫn sử dụng

• Thiết kế PCB với hàng lỗ 2.54mm đúng số chân.

• Cắm header XH2.54 đực cong sao cho phần chân cong nằm sát mép bo/mặt cạnh cần đấu dây.

• Hàn từng chân với mỏ hàn và thiếc, tránh để chập giữa các chân.

• Dùng đầu cái XH + dây crimp hoặc dây XH hoàn chỉnh để cắm vào.

• Khi rút dây, nắm vào phần nhựa của đầu cái, không kéo trực tiếp vào dây để tránh tuột cos.

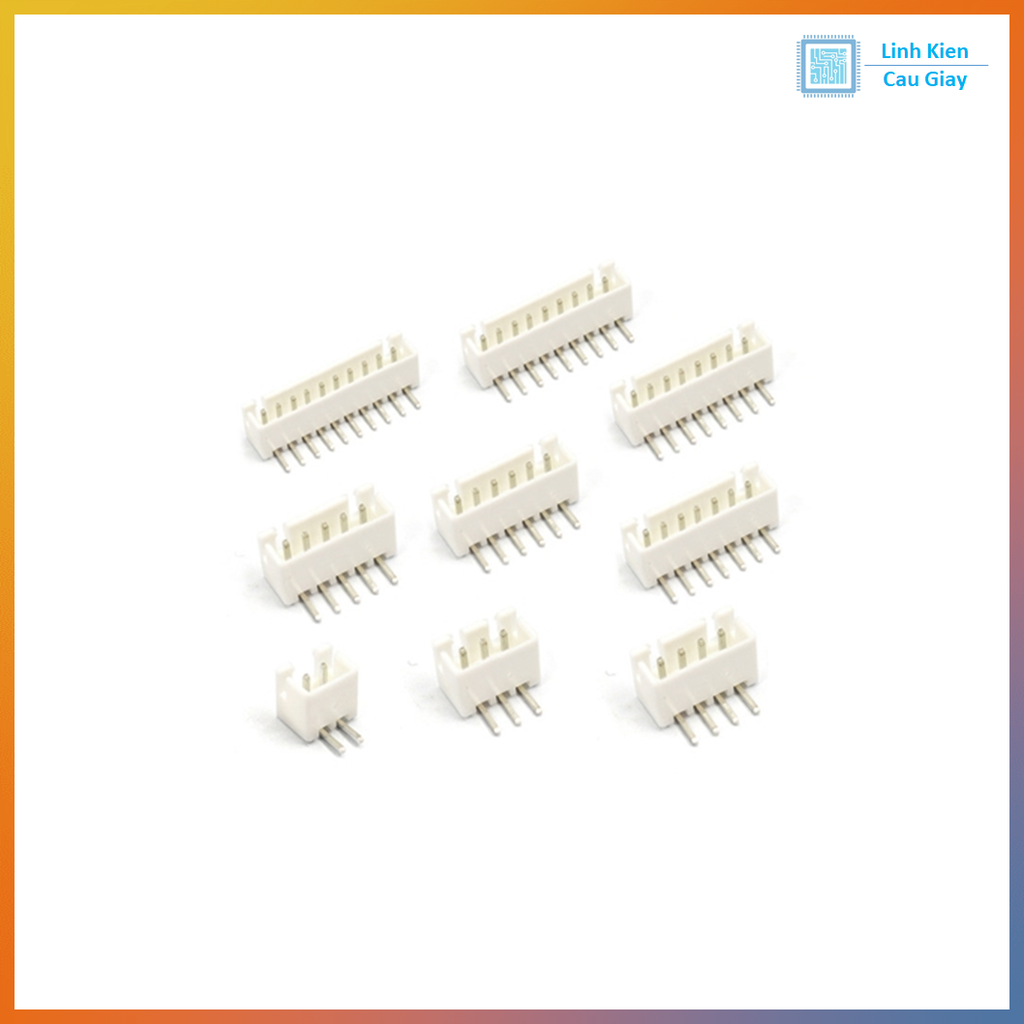

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
