Mô tả sản phẩm

Lõi Header VH 3.96 là loại chân tiếp điểm bằng kim loại chuyên dùng để bấm vào dây điện, sau đó cài vào vỏ housing VH3.96 tạo thành đầu nối hoàn chỉnh.
Sản phẩm được làm bằng đồng mạ thiếc, cho độ dẫn điện tốt, kẹp dây chắc chắn, dùng được cho nhiều ứng dụng điện tử – cơ điện – thiết bị công nghiệp.

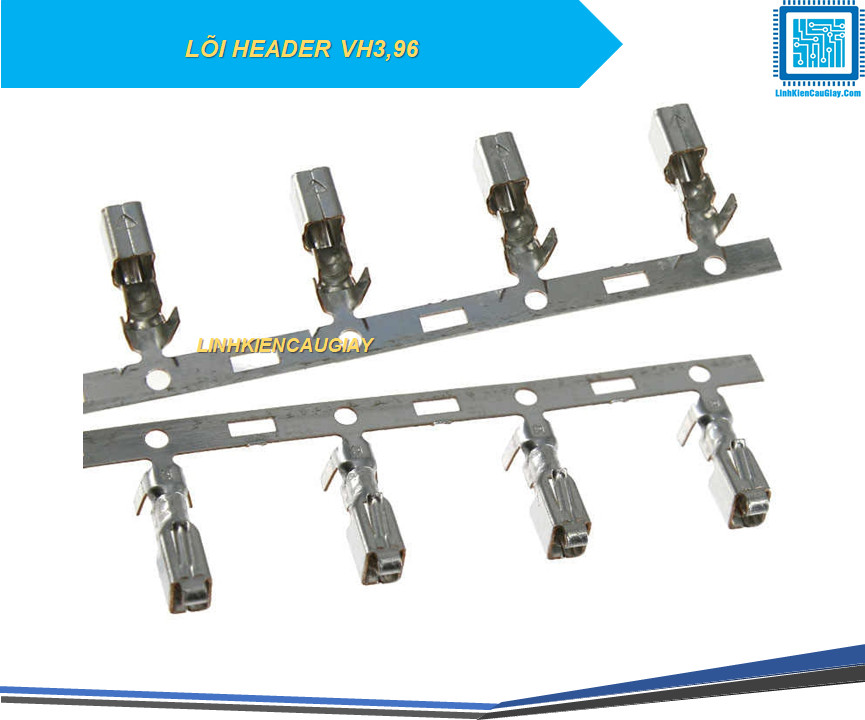

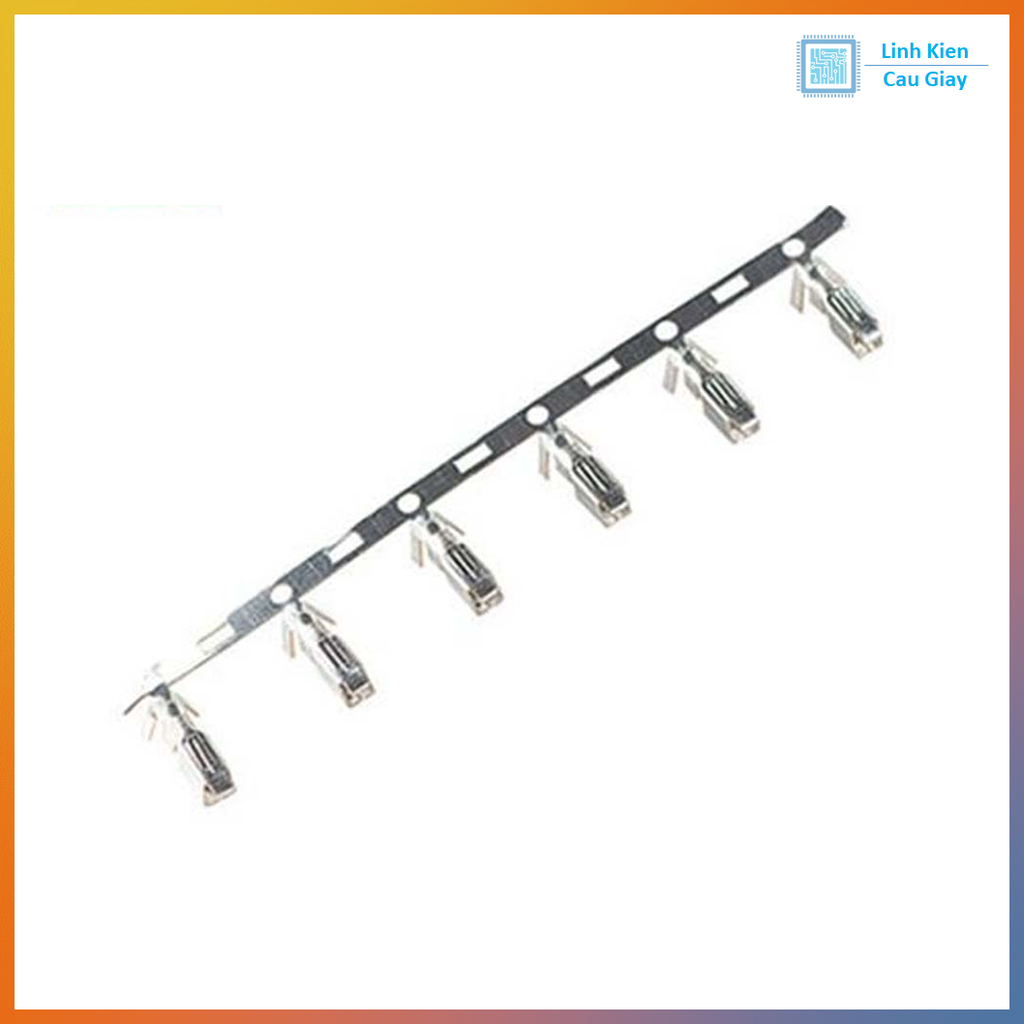

Mỗi lõi là 1 chân kim loại rời (như hình), dễ bấm bằng kìm crimp hoặc bằng máy bấm tự động.

Ứng dụng

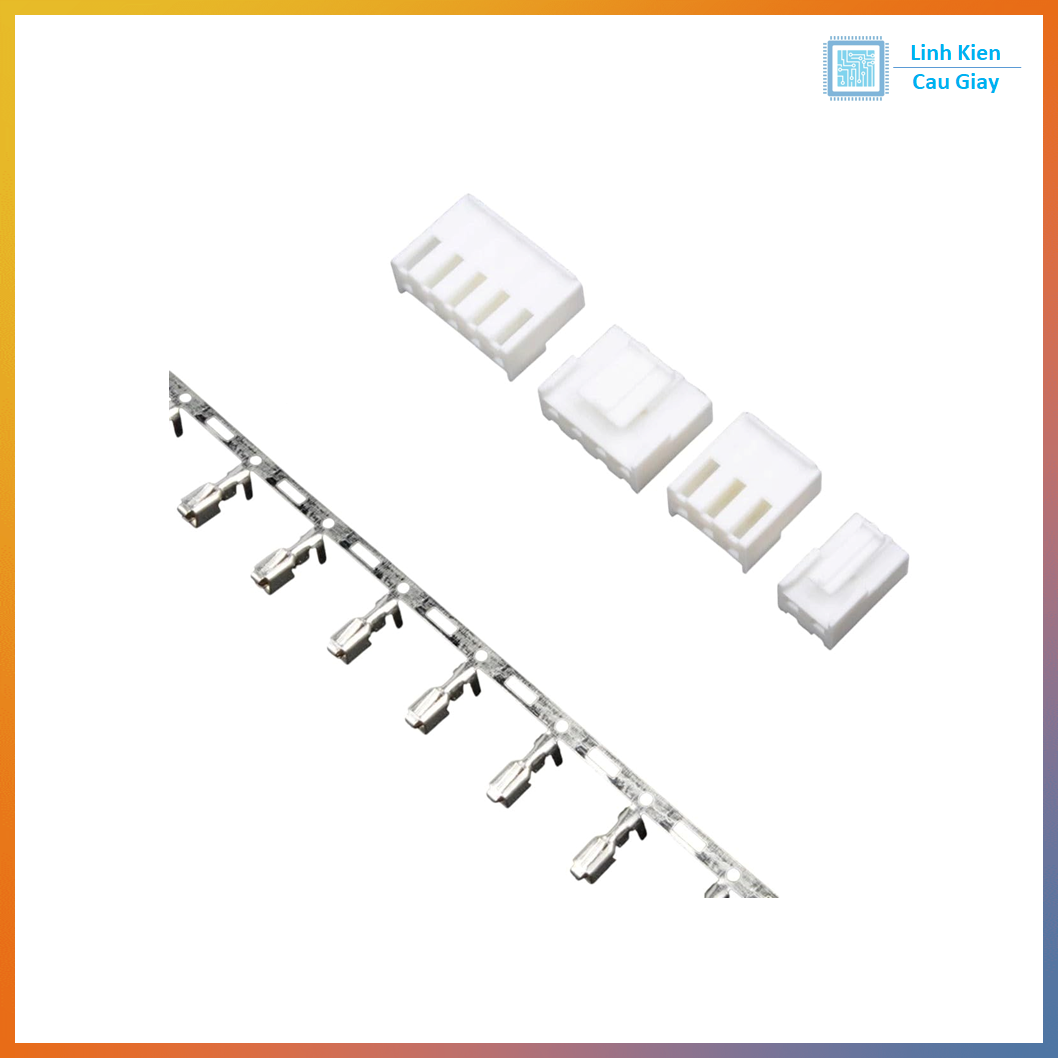

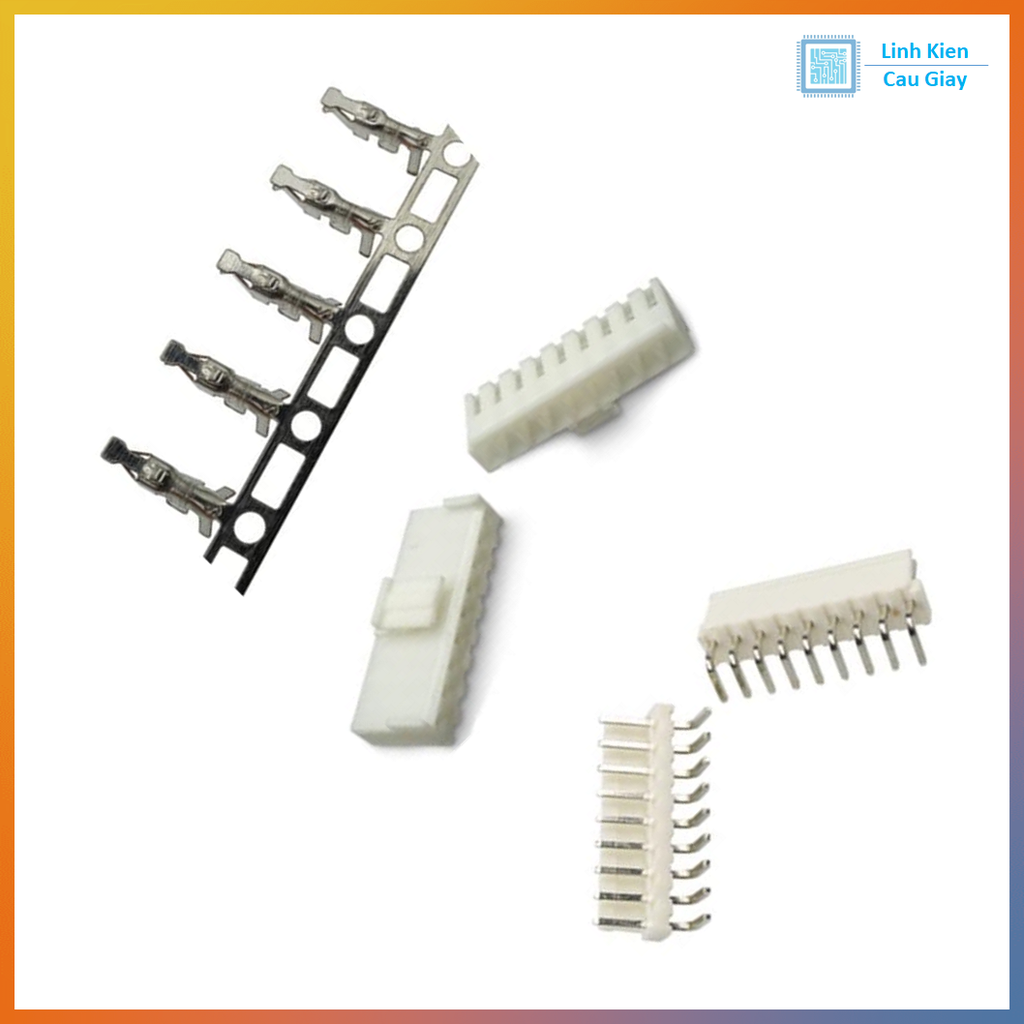

• Dùng với housing VH 3.96 để tạo đầu nối 2P, 3P, 4P…

• Phù hợp kết nối nguồn DC, công tắc, cảm biến, module.

• Máy in 3D, robot, CNC mini, tủ điện, bộ điều khiển công nghiệp.

• Dây nguồn, dây tín hiệu, dây mô hình STEM DIY.

Sơ đồ chân

• Đầu trước: tiếp xúc với chân đực trên board (header 3.96mm).

• Đầu sau: kẹp dây điện bằng 2 lá kim loại (1 lá kẹp lõi đồng, 1 lá kẹp lớp vỏ cách điện).

• Khi bấm đúng kỹ thuật, lõi sẽ giữ cực kỳ chắc và đưa vào housing theo đúng rãnh.

Thông số kĩ thuật

• Loại: Lõi crimp cho VH 3.96mm

• Pitch tương thích: 3.96mm (JST-VH compatible)

• Dòng chịu tải: 3A – 7A

• Điện áp: 250V

• Chất liệu: Đồng mạ thiếc (tin-plated copper)

• Tiết diện dây phù hợp: AWG 22 – 26 (tương đương 0.2–0.35mm²)

• Kiểu bấm: kẹp lõi đồng + kẹp lớp vỏ dây

• Sử dụng: với housing VH3.96 từ 2P→10P+

Hướng dẫn sử dụng

• Chuẩn bị dây AWG 22–26, tuốt vỏ 2–3mm.

• Đặt lõi VH 3.96 vào kìm crimp, kẹp đúng 2 lớp (lõi + vỏ).

• Sau khi bấm, kéo nhẹ để kiểm tra độ chắc.

• Đẩy lõi đã bấm vào housing VH3.96, nghe tiếng “click”.

• Cắm vào header 3.96mm để hoàn tất kết nối.
