Khớp nối trục cứng D20L25 – đầu nối trục motor/vít me

Mô tả sản phẩm

Khớp nối trục cứng D20L25 (đường kính ngoài 20mm, dài 25mm) là phụ kiện cơ khí dùng để nối 2 trục đồng tâm: trục động cơ – trục vít me, trục motor – trục truyền, trục encoder… Thiết kế dạng khớp nối cứng (Rigid Coupling) giúp truyền mô-men trực tiếp, ít rơ, phù hợp các cụm cơ cấu cần độ chắc chắn cao. Sản phẩm có ốc siết M3 (2 bên) giúp kẹp chặt trục, lắp nhanh, dễ thay thế. Có nhiều phân loại đường kính lỗ trục: 5 / 6 / 6.35 (1/4”) / 8mm để khớp với trục motor và trục vít phổ biến.

Khớp nối dạng trụ, 2 đầu khoan lỗ theo đường kính trục (bore A – bore B). Dùng ốc siết M3 để kẹp chặt trục, hạn chế trượt khi tải nặng. Phù hợp cho các hệ cơ khí CNC mini, robot, băng tải mini, máy khắc/3D printer, cơ cấu truyền động vít me.

Ứng dụng

Nối trục động cơ với trục vít me T8, trục ren, trục trơn
Nối motor DC/stepper với trục truyền, puly, bánh răng (khi cần nối trực tiếp)
Dự án DIY, robot, cơ cấu cơ khí cần truyền lực chắc, ít rơ

Lưu ý kỹ thuật: Khớp nối cứng yêu cầu 2 trục thẳng hàng tốt. Nếu bị lệch tâm/lệch góc nhiều, nên dùng khớp nối mềm (flexible/coupler xoắn) để giảm rung và tránh mòn bạc đạn.

LẮP ĐẶT

Bước 1: Nới lỏng ốc M3 hai bên.
Bước 2: Lắp trục A vào một đầu, trục B vào đầu còn lại (đẩy vào đủ sâu).
Bước 3: Căn đồng tâm, không để trục “kẹt mép” hoặc lệch.
Bước 4: Siết ốc đều tay, siết chéo nếu có 2 ốc/đầu để kẹp chắc và tránh lệch.

Thông số kĩ thuật

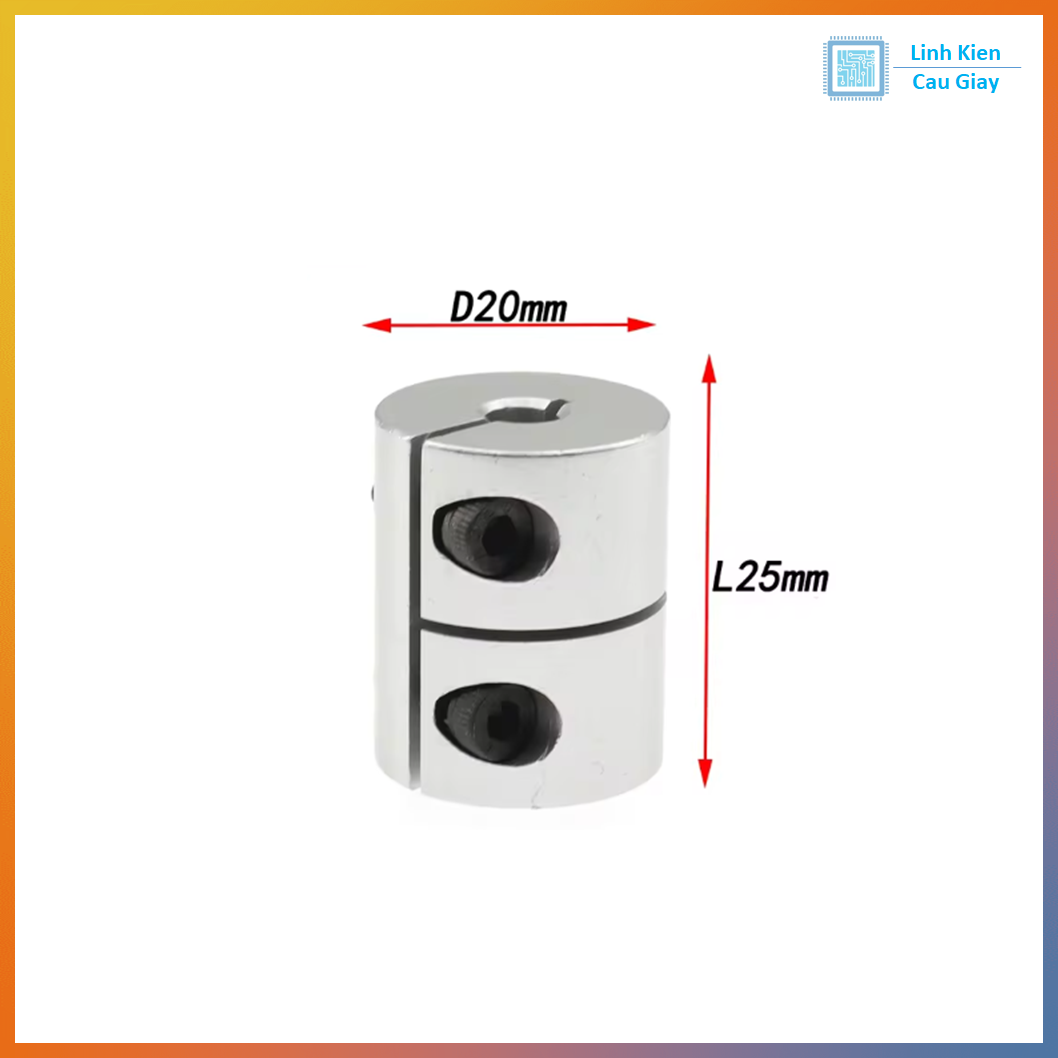

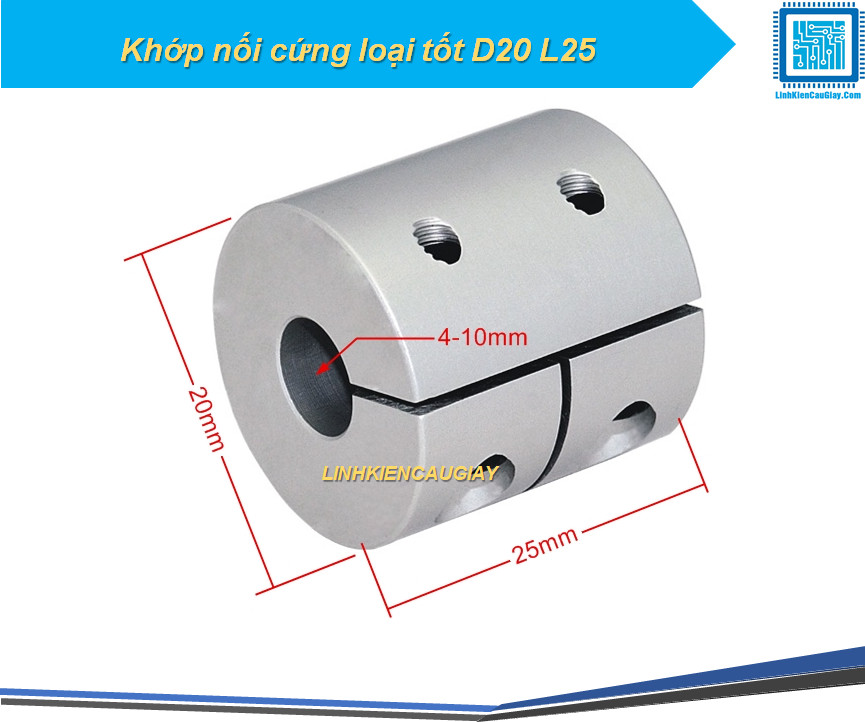

Kích thước: D = 20mm, L = 25mm
Loại: Khớp nối trục cứng (Rigid Coupling)
Ốc siết: M3
Phân loại lỗ trục (Bore A – Bore B):
5-5
5-6
5-6.35
5-8
6-6
6-6.35
6-8
6.35-8
8-8

Gợi ý chọn nhanh:
5mm: trục stepper/NEMA17 phổ biến
6.35mm: trục 1/4 inch (nhiều motor/đầu trục Mỹ)
8mm: trục motor lớn hơn, trục vít/trục truyền phổ biến

Hướng dẫn sử dụng

Chọn đúng phân loại theo đường kính trục thực tế (đo bằng thước cặp).
Khi lắp vít me: căn thẳng trục motor – vít me để chạy êm, tránh rung.
Có thể chấm keo ren nhẹ (Loctite) nếu dùng rung nhiều, nhưng vẫn cần tháo được khi bảo trì.

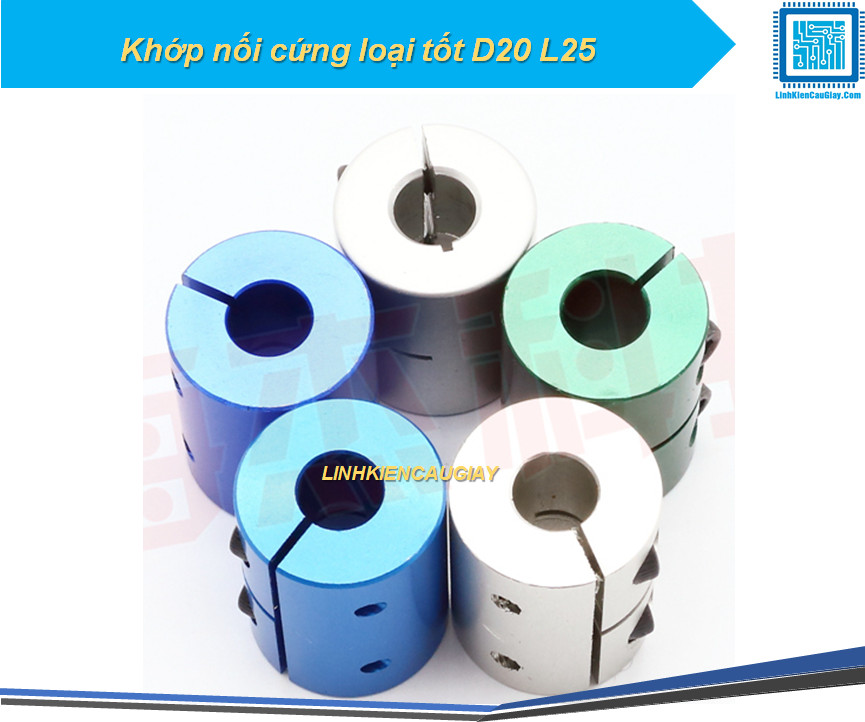

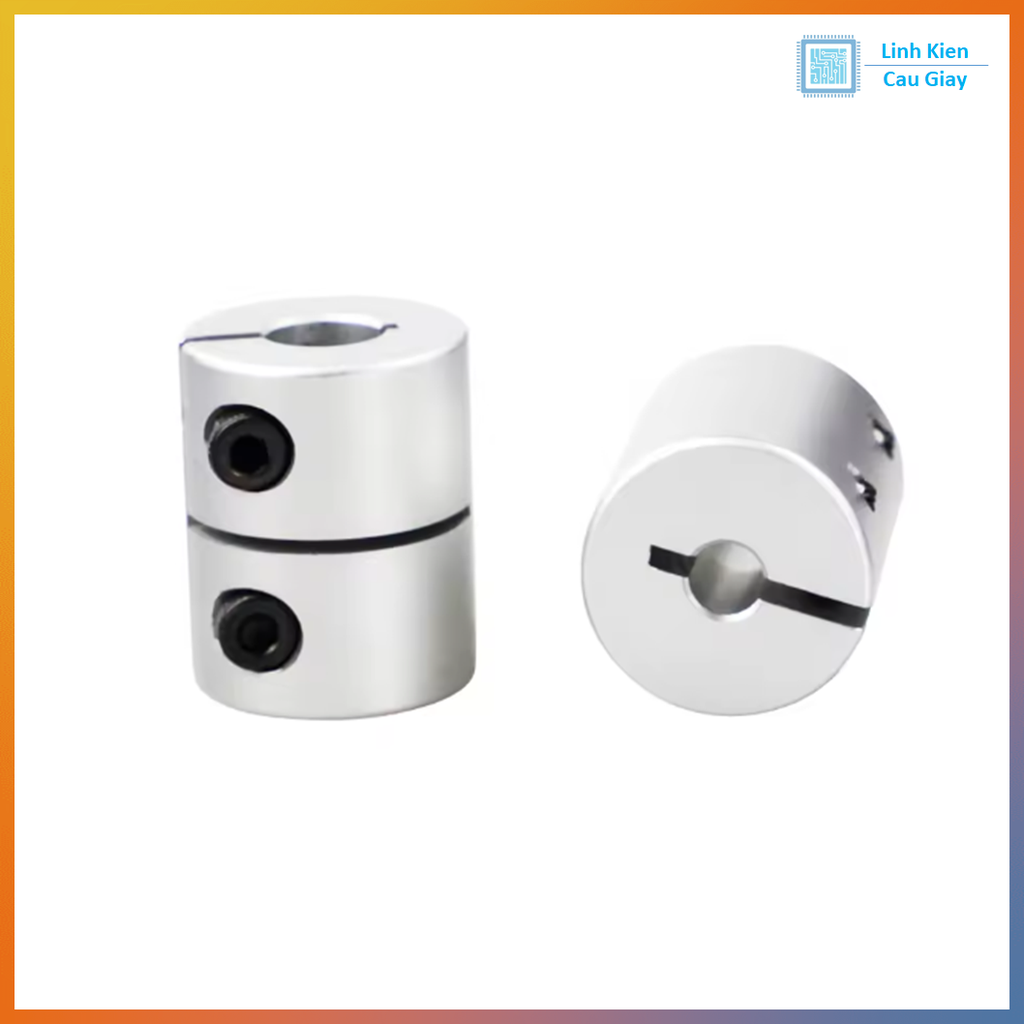

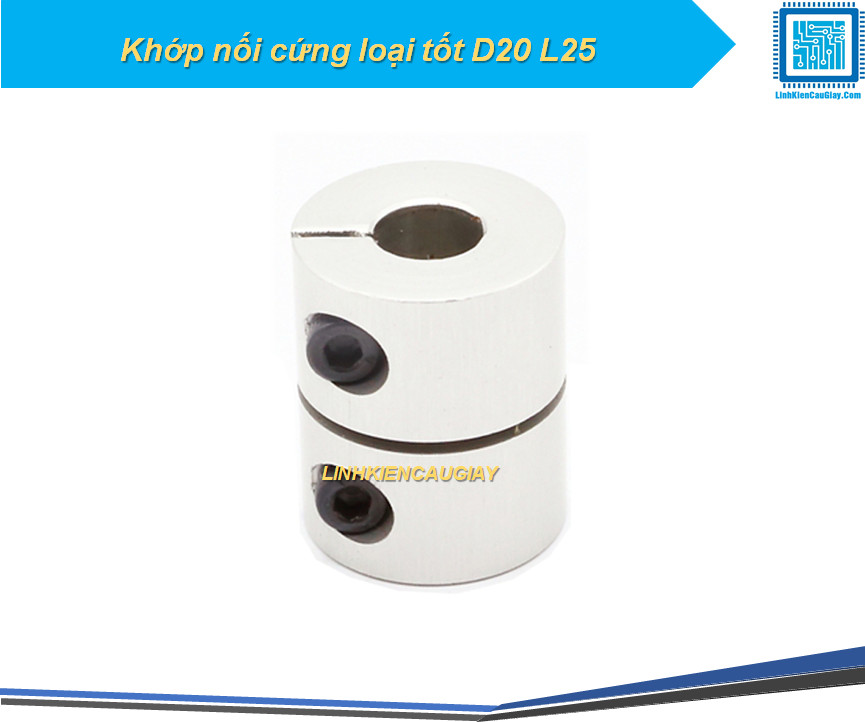

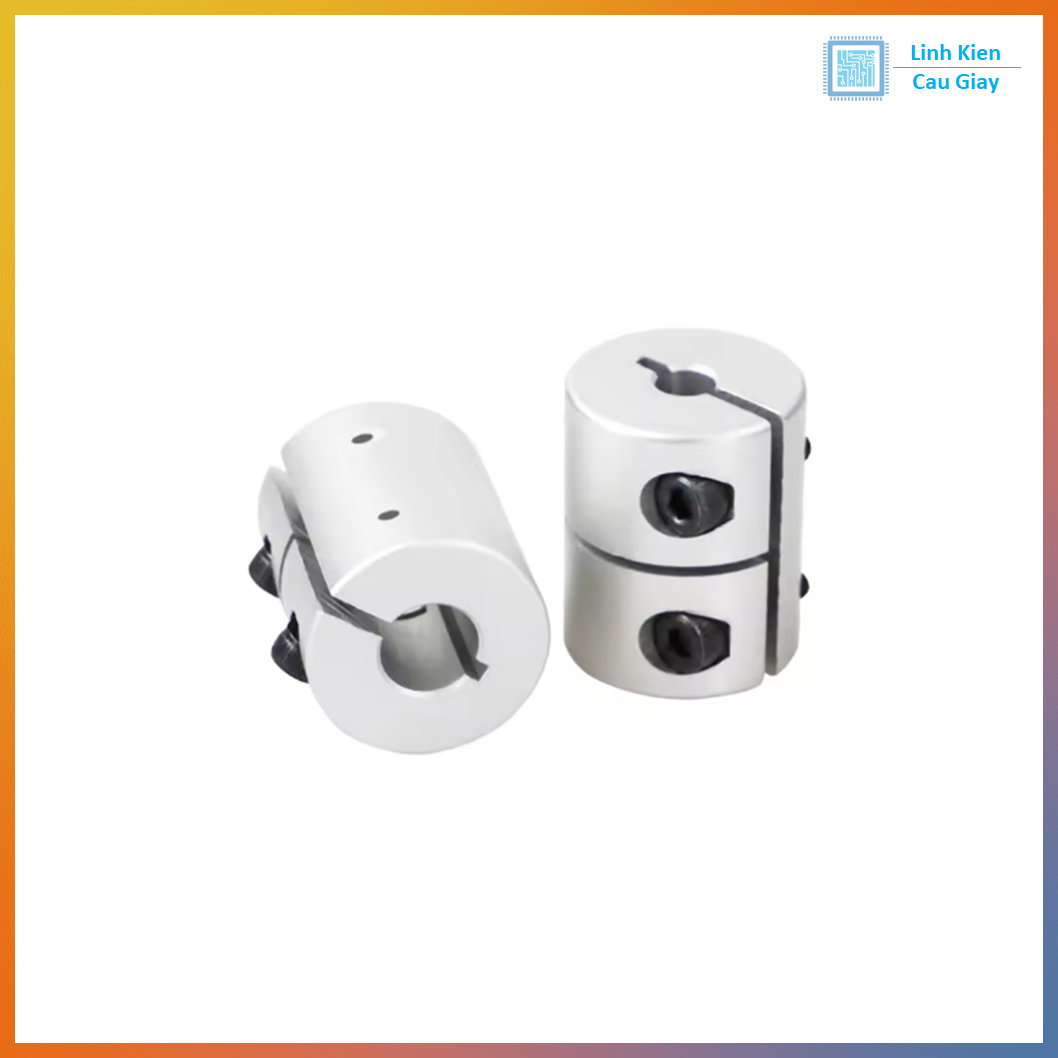

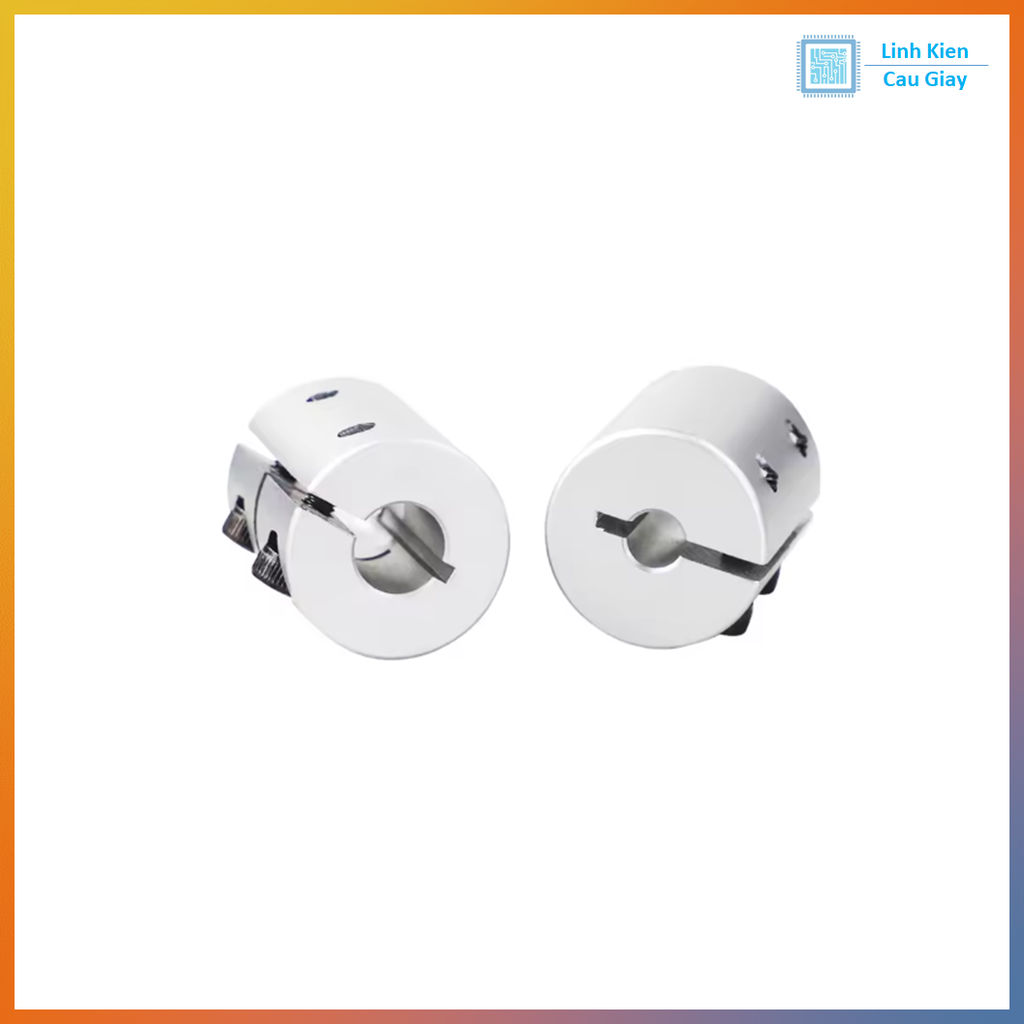

Hình ảnh
