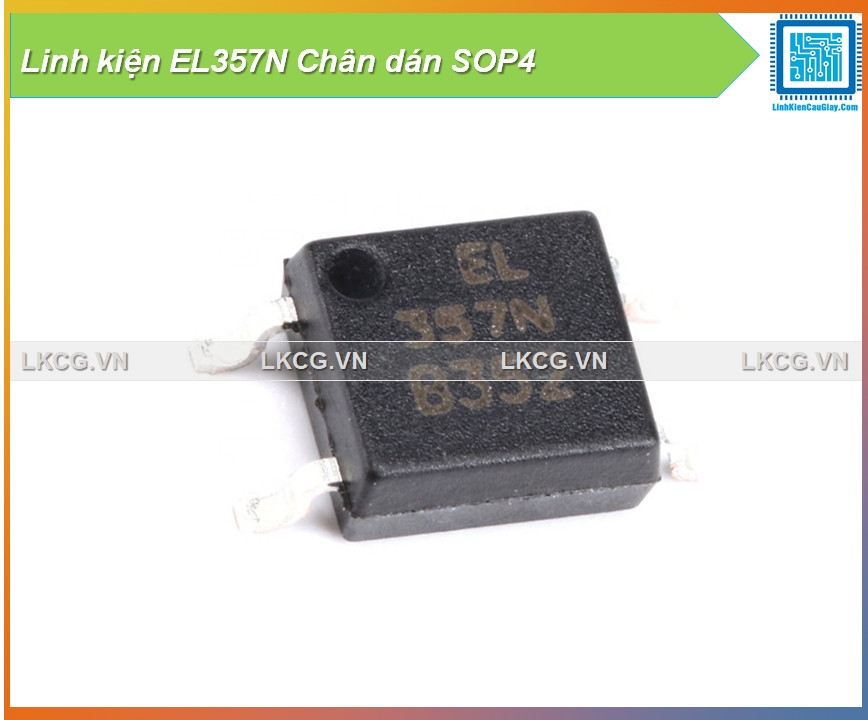

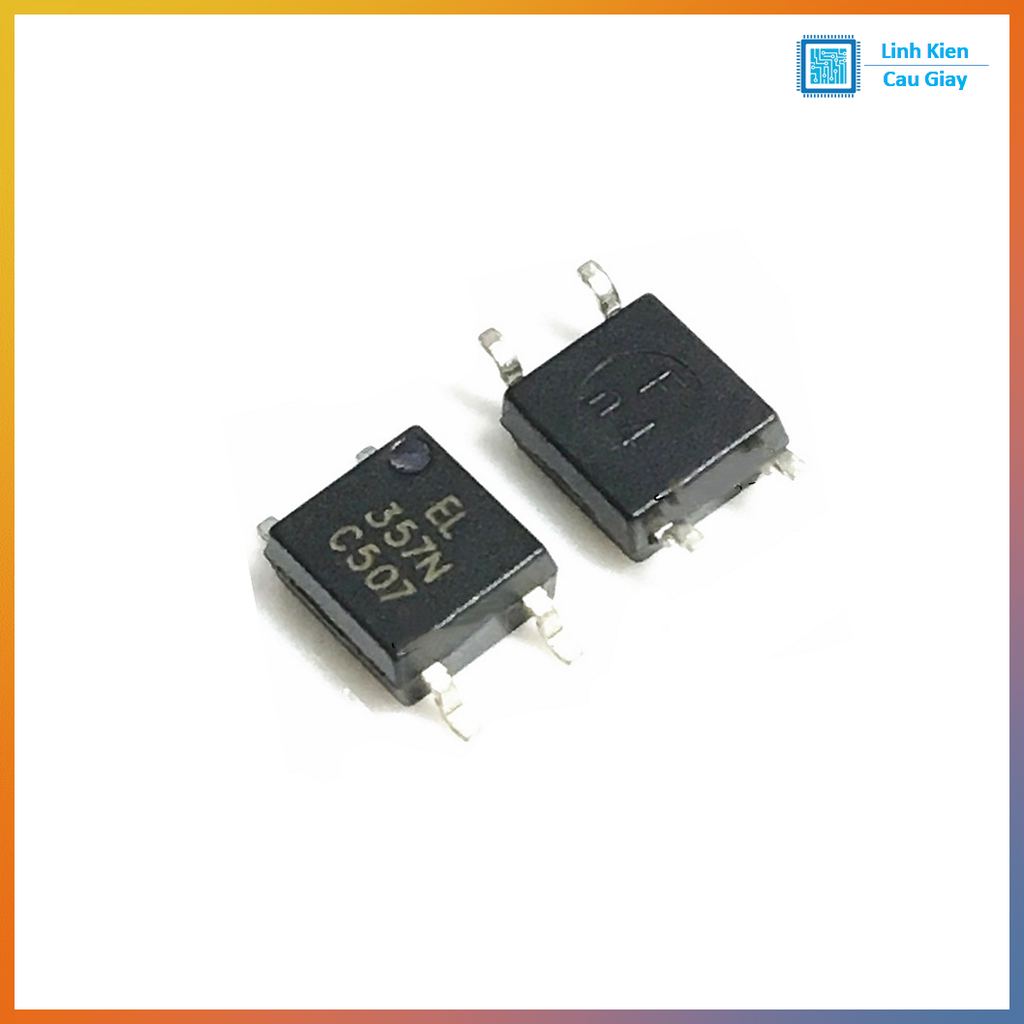

Opto cách ly EL357N SOP4 (chân dán)
Mô tả sản phẩm
EL357N SOP4 là opto cách ly quang (photocoupler) chân dán dùng để cách ly tín hiệu điều khiển với phần công suất, giúp chống nhiễu và bảo vệ vi điều khiển/PLC khỏi xung áp, chênh mass. EL357N dạng SOP-4 SMD nhỏ gọn, rất hay dùng trong nguồn xung (feedback), mạch kích MOSFET/IGBT (qua driver), mạch đọc tín hiệu công nghiệp, cách ly UART/IO, thay thế tương đương các dòng opto phổ biến kiểu PC817 trong nhiều ứng dụng.
EL357N là linh kiện cách ly quang 1 kênh gồm LED hồng ngoại (ngõ vào) và phototransistor (ngõ ra). Khi có dòng chạy qua LED, transistor phía ra sẽ dẫn, tạo tín hiệu cách ly hoàn toàn giữa 2 phần mạch. Dạng SOP4 giúp lắp SMD gọn, phù hợp sản xuất bo mạch, sửa chữa nguồn xung và các mạch công nghiệp cần cách ly.
Cách ly tín hiệu điều khiển IO giữa MCU/Arduino/ESP32 với mạch công suất
Mạch hồi tiếp nguồn xung (SMPS feedback) (tùy thiết kế)
Cách ly tín hiệu từ cảm biến, công tắc, ngõ vào PLC/công nghiệp
Cách ly UART/TTL mức đơn giản (tốc độ vừa phải, tùy mạch)
Chống nhiễu, chống vòng lặp mass (ground loop) cho mạch đo lường

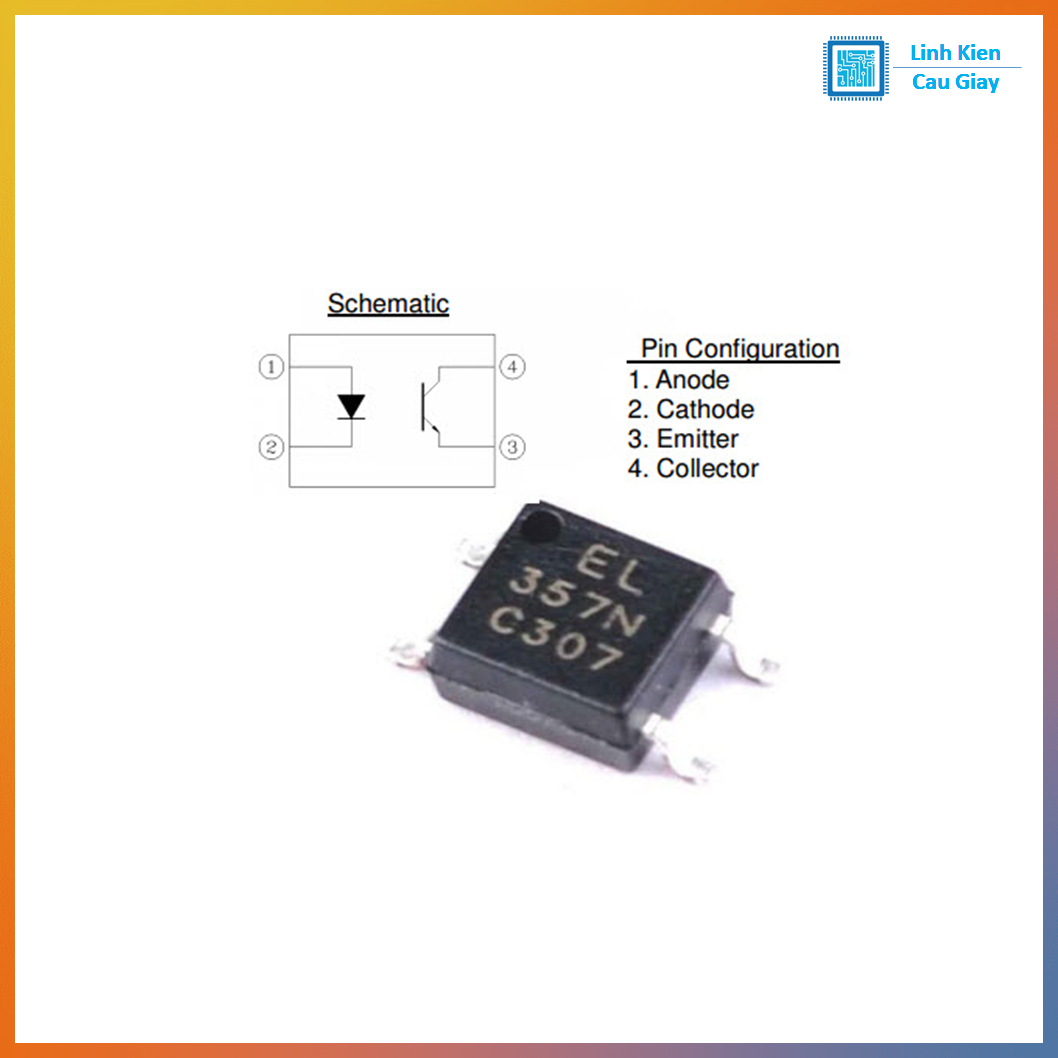

Nhìn mặt chữ (top view), xác định chân 1 theo chấm/khuyết trên vỏ:
Pin 1: Anode (A) LED
Pin 2: Cathode (K) LED
Pin 3: Emitter (E) transistor
Pin 4: Collector (C) transistor
Gợi ý đấu nối phổ biến:
Ngõ vào: Vcc/IO → điện trở hạn dòng → Pin1, Pin2 về GND
Ngõ ra: Pin4 kéo lên (pull-up) về Vcc, Pin3 về GND (tạo tín hiệu dạng open-collector)
Mã: EL357N
Loại: Optocoupler / Photocoupler, transistor output
Gói: SOP-4 (SMD, chân dán)
Cách ly quang: có (dùng để tách 2 khối mạch)

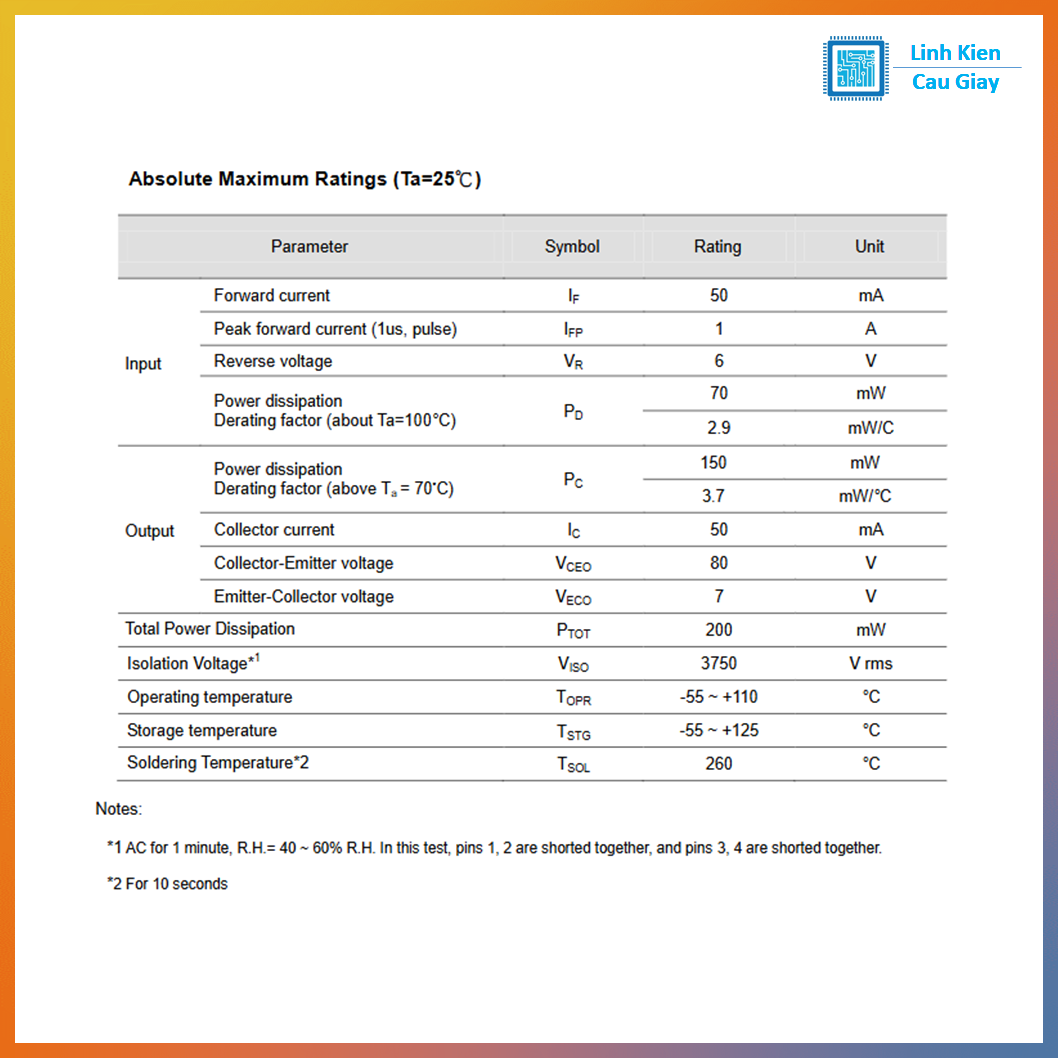

Thông số như CTR, điện áp cách ly, tốc độ đáp ứng… phụ thuộc hãng/lot
Hướng dẫn sử dụng
Luôn dùng điện trở hạn dòng cho LED input (tùy nguồn 3.3V/5V/12V).
Ngõ ra thường cần điện trở kéo lên (pull-up) để tạo mức logic ổn định.
Nếu dùng trong môi trường nhiễu, ưu tiên layout gọn, tụ lọc nguồn và khoảng cách cách ly tốt.
Không dùng EL357N để truyền xung tốc độ quá cao nếu mạch không thiết kế phù hợp (opto transistor có giới hạn tốc độ).
Linh kiện mới 100%, test kỹ nếu khách yêu cầu
Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)
Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách
Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
