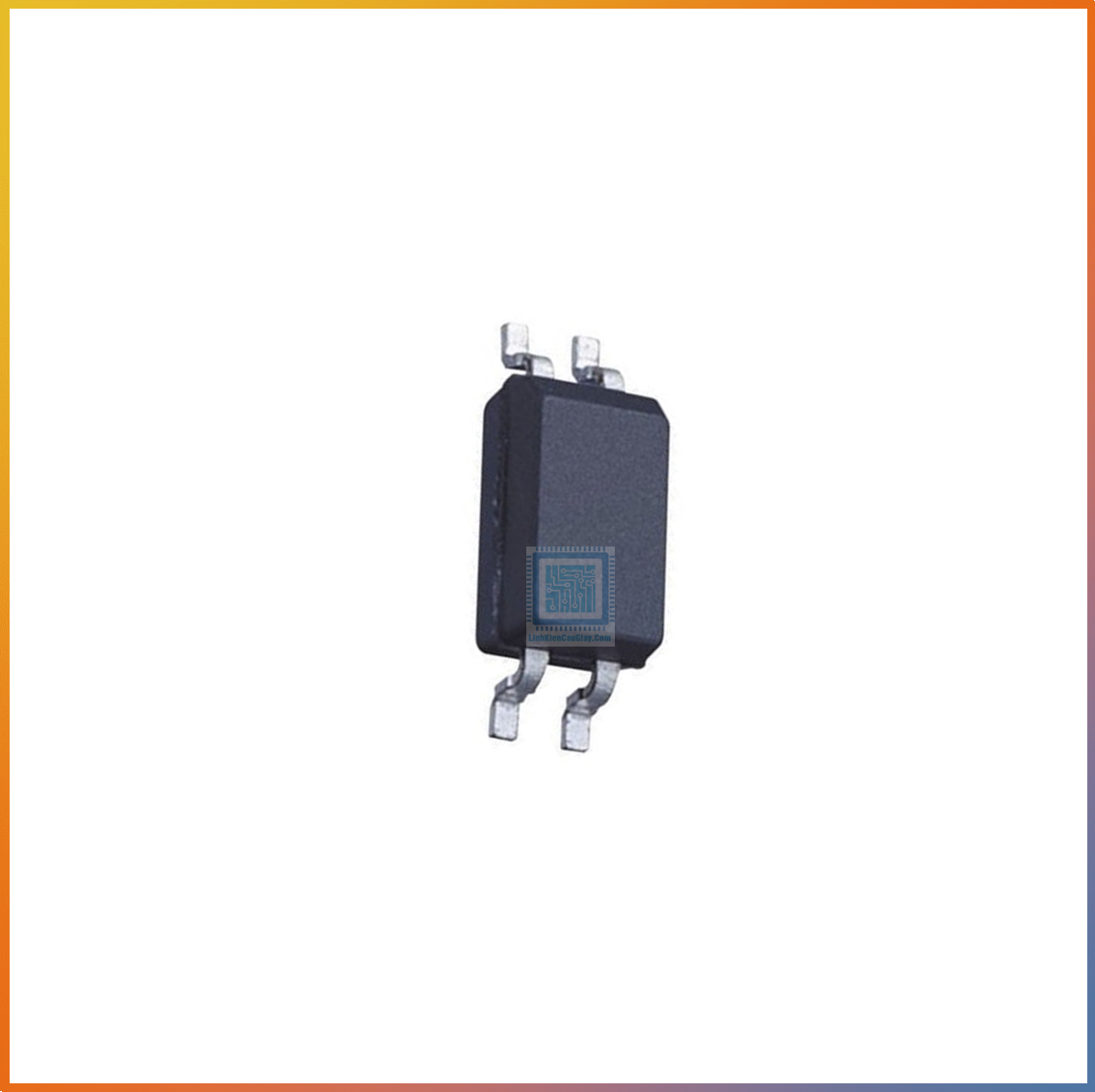

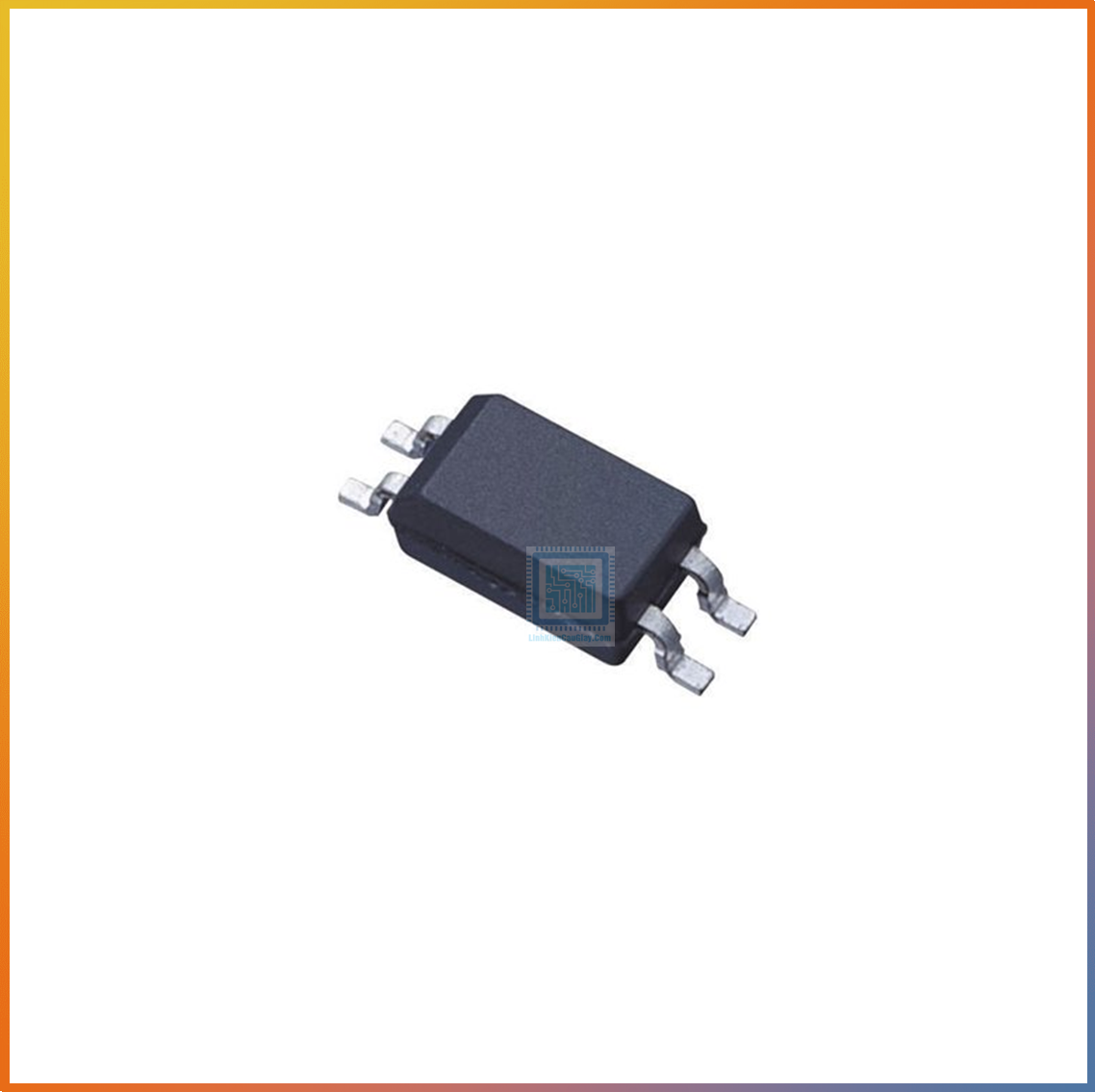

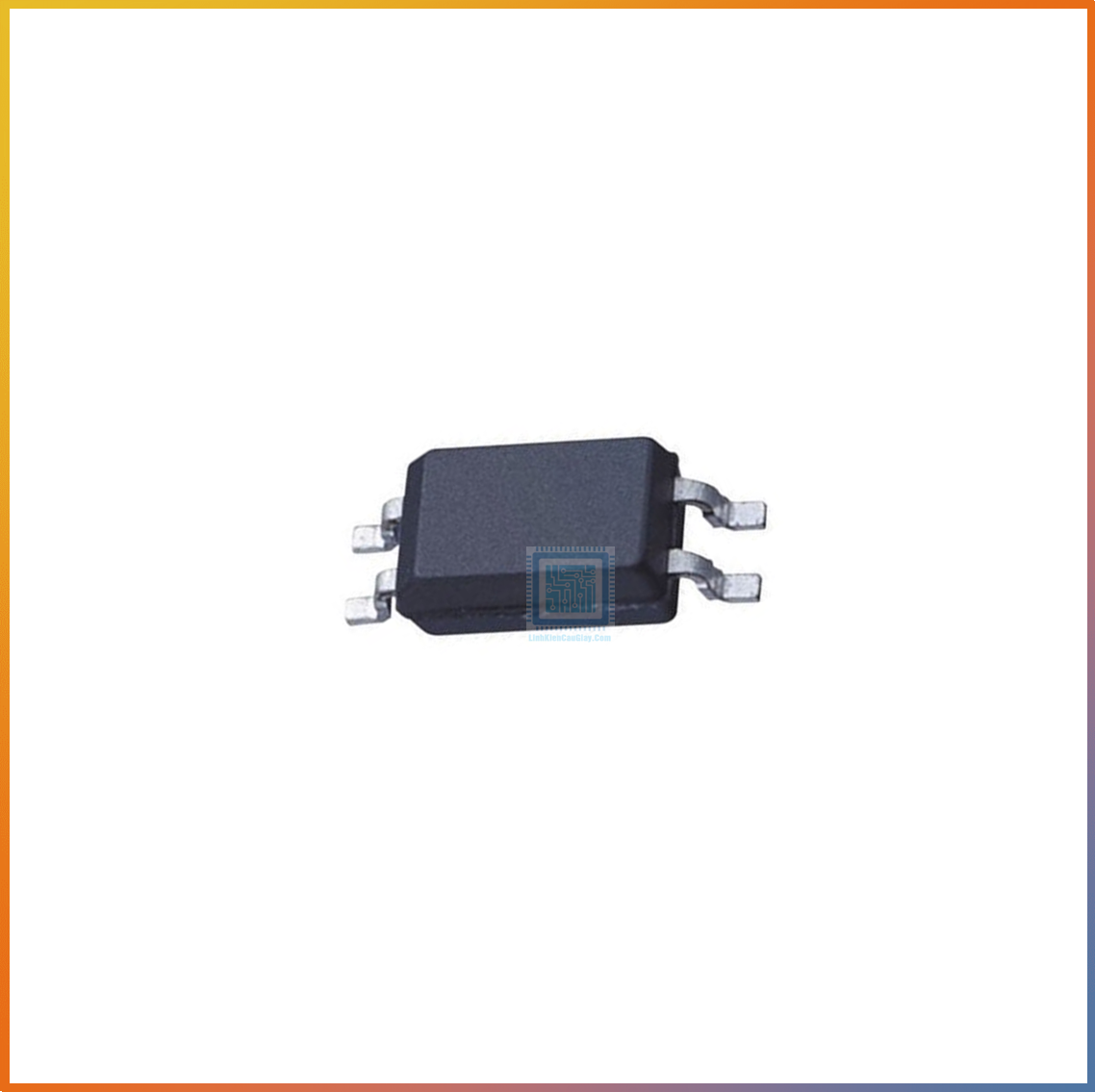

Linh kiện opto PC817 chân dán SOP4

Mô tả sản phẩm

C817 là một opto được sử dụng rất phổ biến, nó chứa một LED hồng ngoại và một transistor quang trong một gói. Opto hay còn được gọi là cách ly quang là những linh kiện dạng IC có từ 4 chân đến nhiều chân, chủ yếu được sử dụng để cách ly hai mạch với nhau.

Hoạt động của nó rất đơn giản, khi một điện áp được đặt vào LED hồng ngoại được nối trên chân 1 và 2, LED sẽ được kích hoạt và ánh sáng được nhận bởi transistor quang bên trong làm cho nó ở trạng thái bão hòa từ đó nối chân 3 và 4 với nhau. PC817 là một opto được sử dụng rộng rãi và hoạt động trong mạch điện tử chỉ với nhiệm vụ cách ly. Nếu bạn cần nhiều tác vụ cách ly hơn cùng lúc thì bạn cũng có thể sử dụng các opto khác có chứa vài LED hồng ngoại và transistor quang trong một gói duy nhất.

DATASHEET:

Thông số kĩ thuật

Loại gói: 4 chân SMD SOP04

Loại transistor: NPN

Dòng cực góp tối đa (IC): 50mA

Điện áp cực góp - cực phát tối đa (VCEO): 80V

Điện áp bão hòa cực góp - cực phát: 0,1 đến 0,2

Điện áp cực phát - cực gốc tối đa (VEBO): 6V

Công suất tiêu tán cực góp tối đa (Pc): 200 mW

Nhiệt độ lưu trữ và hoạt động phải là: -55 đến +120 độ C để lưu trữ và -30 đến +100 để hoạt động

Hình ảnh - Hướng dẫn sử dụng
