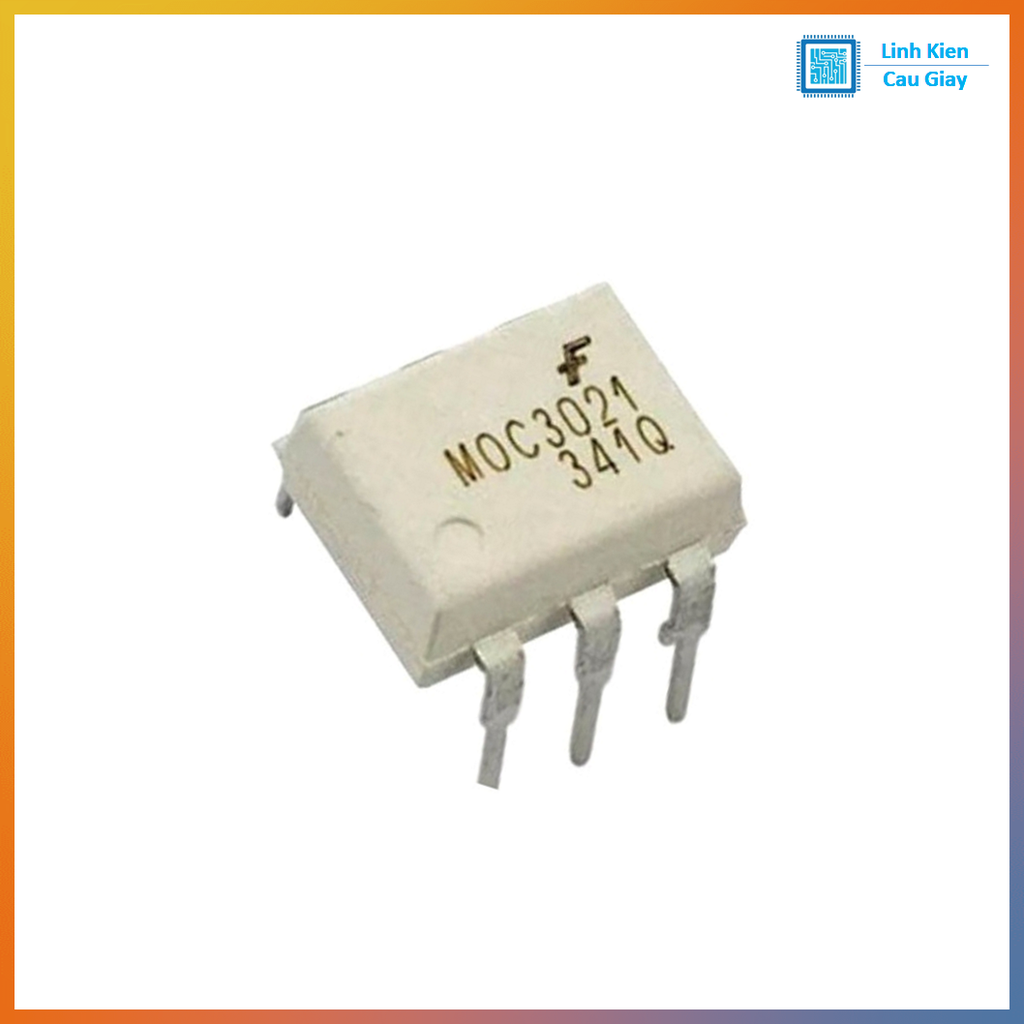

Opto kích Triac MOC3021 DIP6

Mô tả sản phẩm

MOC3021 DIP6 là opto cách ly kích TRIAC (optotriac driver) không zero-cross, chuyên dùng để cách ly tín hiệu điều khiển (Arduino/ESP32/PLC) với phần điện lưới AC 220V và kích TRIAC/BTA để đóng ngắt – dimmer – điều tốc – điều khiển nhiệt. MOC3021 rất phổ biến trong mạch dimmer đèn, điều chỉnh nhiệt mayso, điều tốc quạt, SSR AC, giúp tăng an toàn và chống nhiễu tốt hơn so với kích trực tiếp.

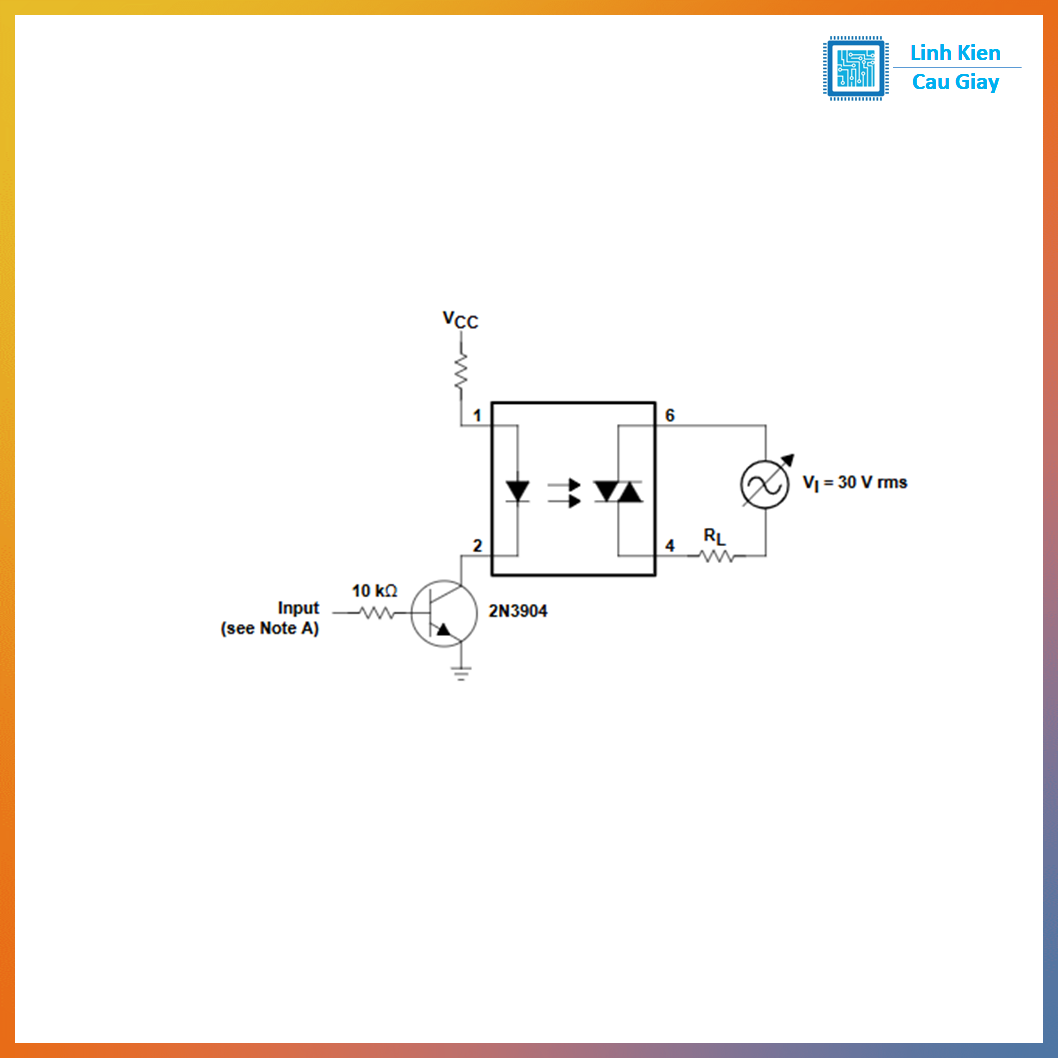

MOC3021 là IC cách ly quang gồm LED hồng ngoại ở ngõ vào và phần tử triac quang ở ngõ ra. Khi cấp dòng cho LED (từ MCU qua điện trở hạn dòng), ngõ ra sẽ dẫn và kích gate TRIAC công suất (ví dụ BTA16/BTA24/BTA41…) để điều khiển tải AC.
Điểm mạnh của MOC3021 là loại không zero-cross, phù hợp cho điều khiển góc pha (dimmer/điều tốc). Nếu bạn chỉ cần đóng/ngắt đúng điểm qua zero để giảm nhiễu, thường dùng họ MOC306x (zero-cross).

Ứng dụng

Mạch dimmer đèn AC (đèn sợi đốt/halogen)
Điều khiển nhiệt: mayso, lò sưởi, bàn là, máy ấp…
Điều tốc quạt AC, motor 1 pha (tùy thiết kế tải cảm)
SSR AC tự chế: MCU/PLC → MOC3021 → TRIAC công suất
Cách ly tín hiệu điều khiển khỏi điện lưới, tăng an toàn cho bo mạch

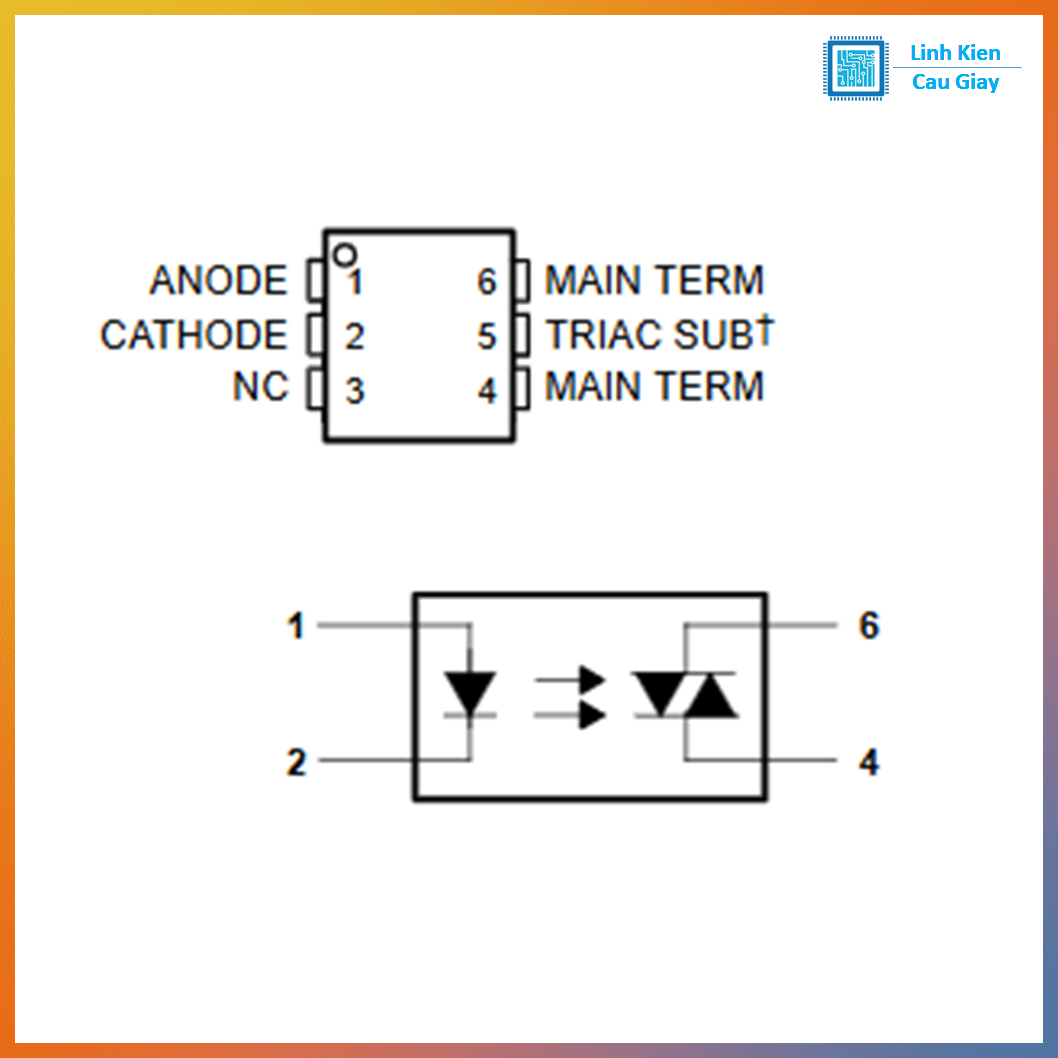

Sơ đồ chân

Nhìn mặt chữ, chấm/khuyết định vị ở phía trên:

Pin 1: Anode LED (A)
Pin 2: Cathode LED (K)
Pin 3: NC (không dùng)
Pin 4: MT1 / T1 (ngõ ra triac quang)
Pin 6: MT2 / T2 (ngõ ra triac quang)


Thông số kĩ thuật

Mã: MOC3021
Gói: DIP-6 (chân cắm)
Loại: Optotriac Driver (không zero-cross)
Điện áp cách ly: thường mức kV (tùy datasheet hãng)
Ứng dụng: kích TRIAC, điều khiển tải AC, dimmer/phase control

Hướng dẫn sử dụng

Chọn điện trở cho LED input: thường để dòng LED vài mA đến ~10mA (tùy nguồn 3.3V/5V và thiết kế).
Không kích trực tiếp tải: MOC3021 chỉ dùng kích TRIAC công suất, không dùng để gánh tải AC lớn.
Với dimmer/điều tốc: dùng MOC3021 (non zero-cross) + mạch điều khiển góc pha.
Chống nhiễu & bảo vệ: tải cảm nên có snubber RC và/hoặc MOV; bố trí khoảng cách cách điện tốt khi làm việc với 220VAC.

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
