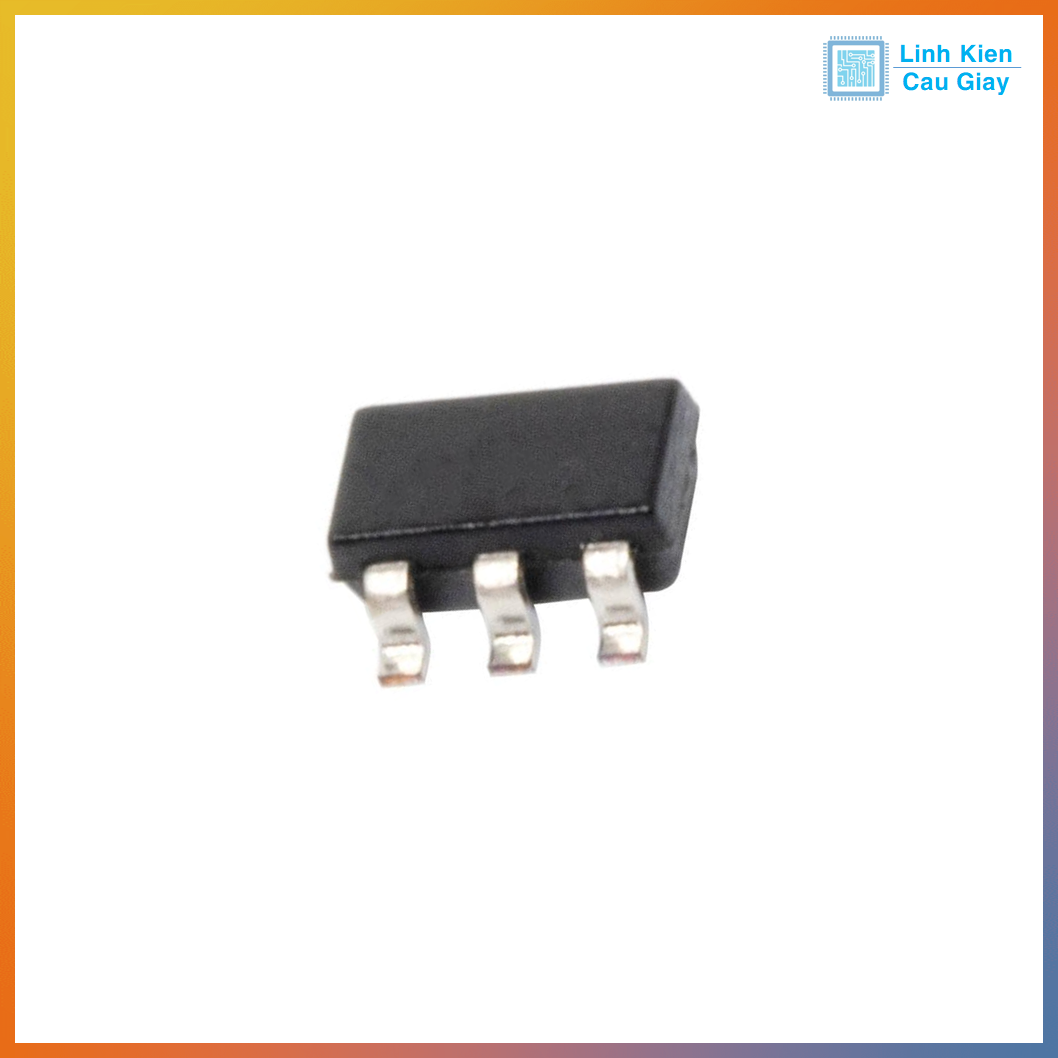

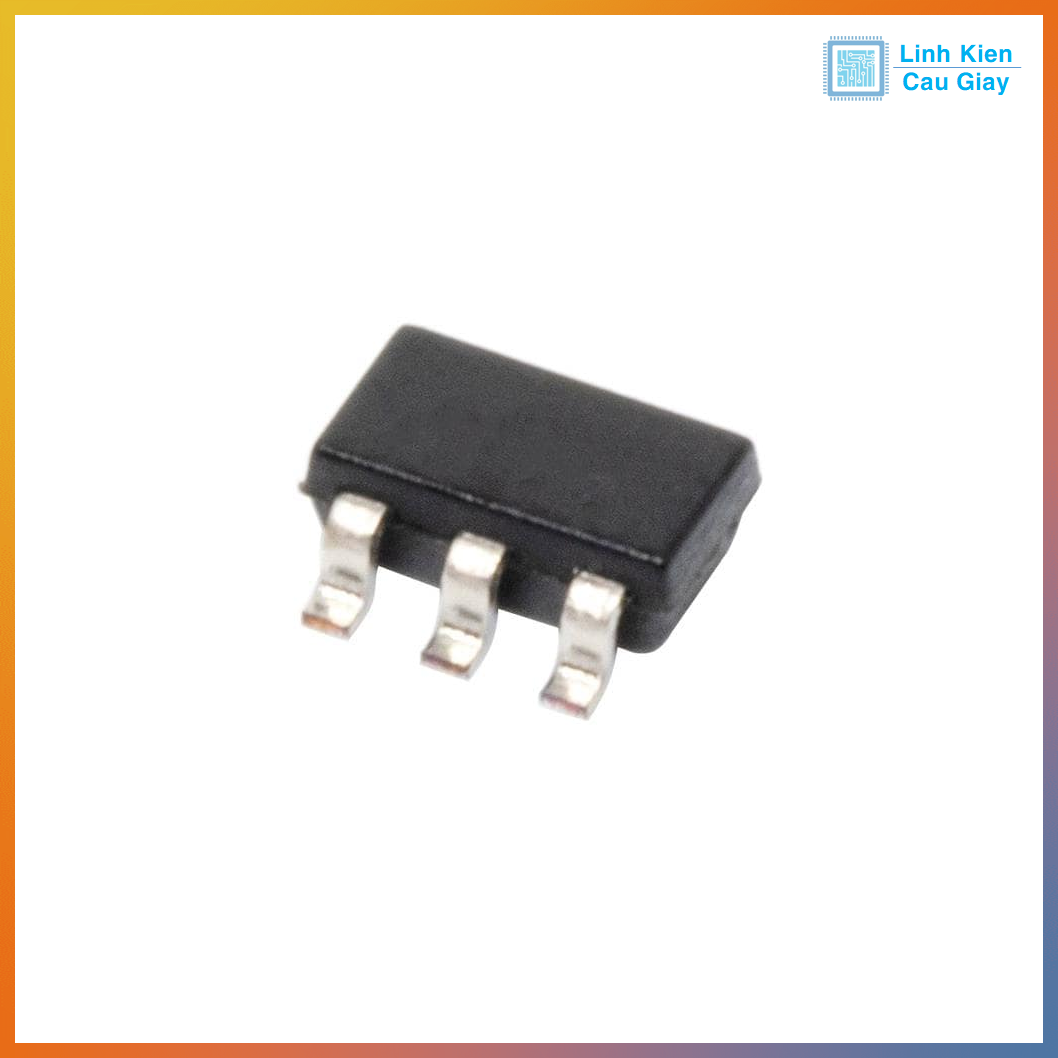

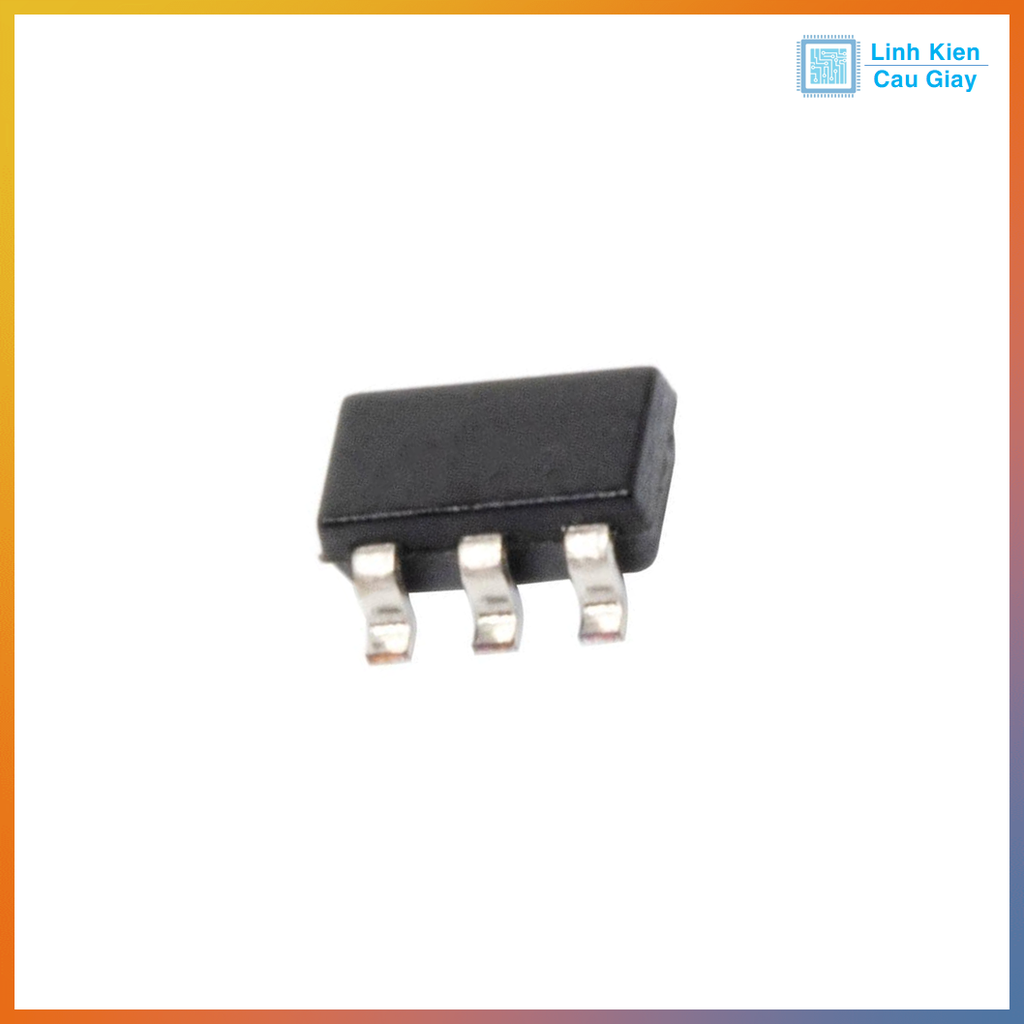

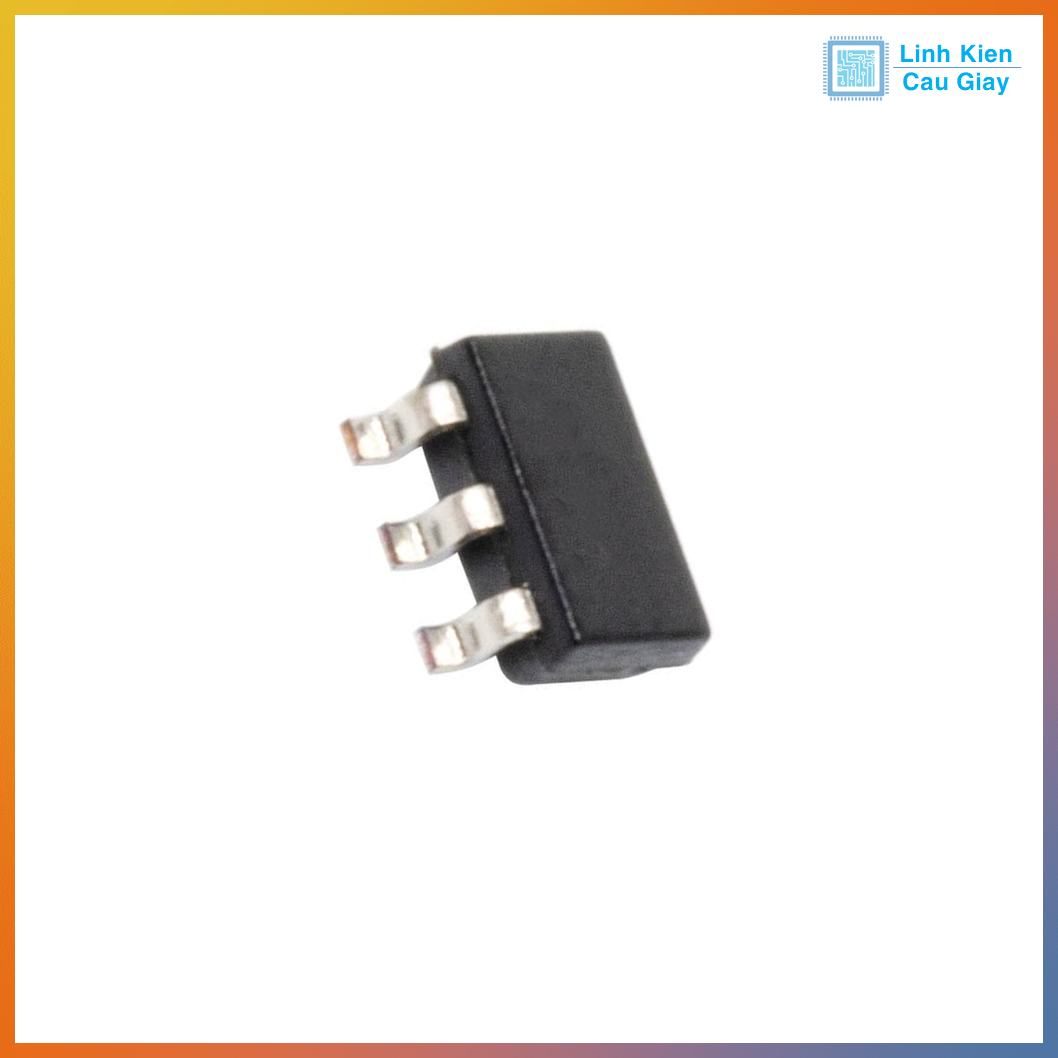

Linh kiện IC LTC4054ES5-4.2 LTH7 IC sạc pin li-ion

(Mã SP:PVN5527)

Đánh giá

:

Giá

:

2.000₫

Mô tả :
Đang cập nhật ...

Đa dạng sản phẩm, lĩnh vực Linh kiện điện tử, CNC, 3D, Laser...

Đa dạng sản phẩm, lĩnh vực Linh kiện điện tử, CNC, 3D, Laser...

Khách hàng dễ dàng theo dõi hành trình đơn hàng online tại mục

Khách hàng dễ dàng theo dõi hành trình đơn hàng online tại mục "Kiểm tra đơn hàng"

Nhiều hình thức thanh toán + ship hàng linh động: Mua trực tiếp; mua online; chuyển khoản; ship COD

Nhiều hình thức thanh toán + ship hàng linh động: Mua trực tiếp; mua online; chuyển khoản; ship COD

Chất lượng đảm bảo, sản phẩm được test kĩ và đóng gói cẩn thận

Chất lượng đảm bảo, sản phẩm được test kĩ và đóng gói cẩn thận

Linh kiện IC LTC4054ES5-4.2 LTH7 IC sạc pin li-ion



Mô tả sản phẩm

LTC4054ES5-4.2 là một IC sạc pin Li-ion dòng nhỏ gọn được tích hợp đầy đủ chức năng, thiết kế chuyên dụng để sạc 1 cell pin Li-ion chuẩn 4.2V với dòng sạc tối đa lên đến 800mA. IC hoạt động với chỉ một số lượng linh kiện ngoài tối thiểu, không cần MOSFET ngoài, diode hay cảm biến dòng.

Với khả năng sạc chính xác và an toàn, LTC4054ES5-4.2 là lựa chọn phổ biến trong các thiết bị IoT, wearable, sạc dự phòng, hoặc module pin mini dùng pin 3.7V.

DATASHEET:

  • Mạch sạc pin 1 cell Li-ion 3.7V

  • Thiết bị IoT, GPS Tracker, Smartwatch

  • Mạch sạc dự phòng mini

  • Module pin sạc cho robot nhỏ, ESP32, Arduino

Thông số kĩ thuật

Thông số Giá trị / Mô tả
Loại IC Linear Li-ion Battery Charger
Điện áp sạc đầu ra 4.2V (chuẩn pin Li-ion)
Dòng sạc tối đa 800mA
Loại pin hỗ trợ 1 cell Li-ion 3.7V
Cách sạc Dòng không đổi → điện áp không đổi (CC-CV)
Chế độ bảo vệ Tự ngắt khi quá nhiệt, quá dòng
Không cần diode hoặc MOSFET ngoài ✔️
Tín hiệu báo sạc Có chân CHRG (low active)
Điện áp hoạt động (V_IN) 4.25V đến 6.5V
Đóng gói IC

SOT-23-5



Chân Tên Mô tả
1 PROG Cài đặt dòng sạc qua điện trở
2 GND Nối mass
3 BAT Kết nối cực dương pin Li-ion
4 VCC Nguồn vào 5V (hoặc 5.5V max)
5 CHRG Báo trạng thái đang sạc (low khi sạc)

Hình ảnh - Hướng dẫn sử dụng

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
