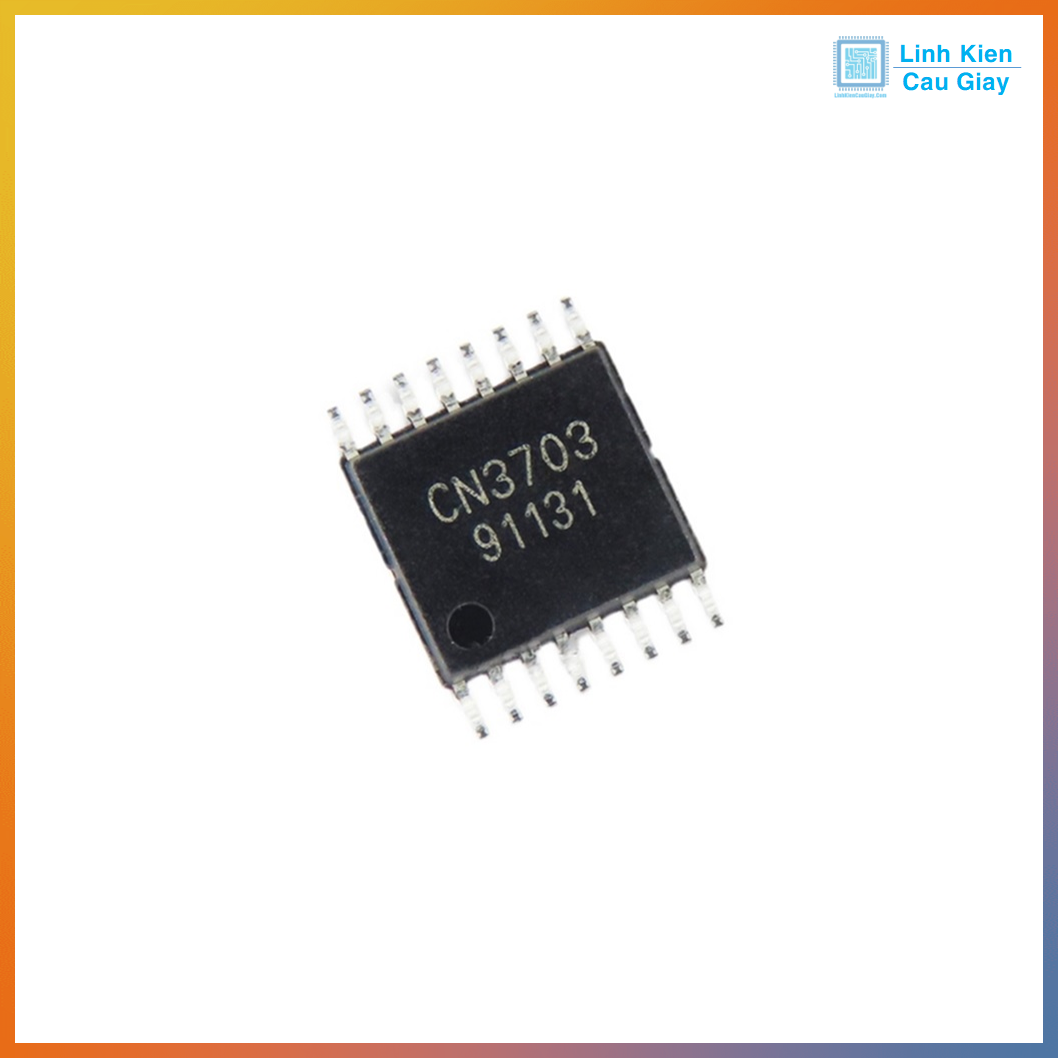

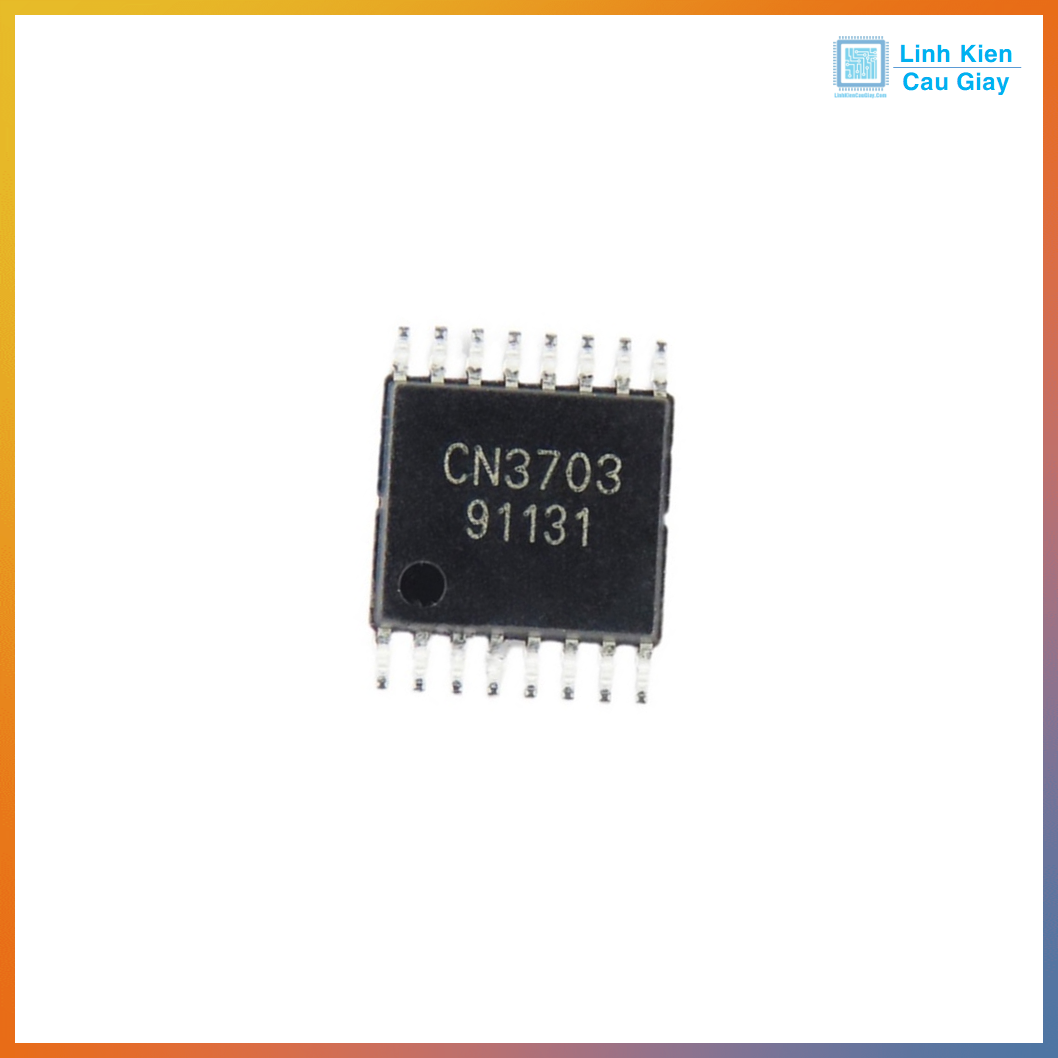

Linh kiện IC nguồn CN3703 chân dán TSSOP16

Mô tả sản phẩm

CN3703 là pin lithium chế độ chuyển đổi xung điện
Bộ điều khiển sạc pin ion cho li-ion 3 cell
pin trong một gói nhỏ sử dụng một vài pin bên ngoài
các thành phần.
CN3703 được thiết kế đặc biệt cho
sạc pin lithium ion liên tục
chế độ điện áp hiện tại và không đổi. hằng số
chế độ điện áp, điện áp điều chỉnh được cố định
ở 12,6V với độ chính xác ± 1%. Hằng số
dòng sạc có thể được lập trình bằng một
điện trở cảm giác đơn.
Pin đã xả sâu sẽ tự động được
nhỏ giọt sạc ở mức 15% của chương trình
dòng sạc không đổi cho đến khi điện áp di động
vượt quá 8,4V. Chu kỳ sạc kết thúc
khi dòng sạc giảm xuống mức đã đặt
bởi một điện trở trên chip và một điện trở bên ngoài,
và một chu kỳ sạc mới sẽ tự động khởi động lại
nếu điện áp pin giảm xuống dưới 12V. CN3703
sẽ tự động chuyển sang chế độ ngủ khi
điện áp đầu vào thấp hơn điện áp pin.
Các tính năng khác bao gồm khóa điện áp thấp,
theo dõi nhiệt độ và trạng thái pin
chỉ định, v.v.

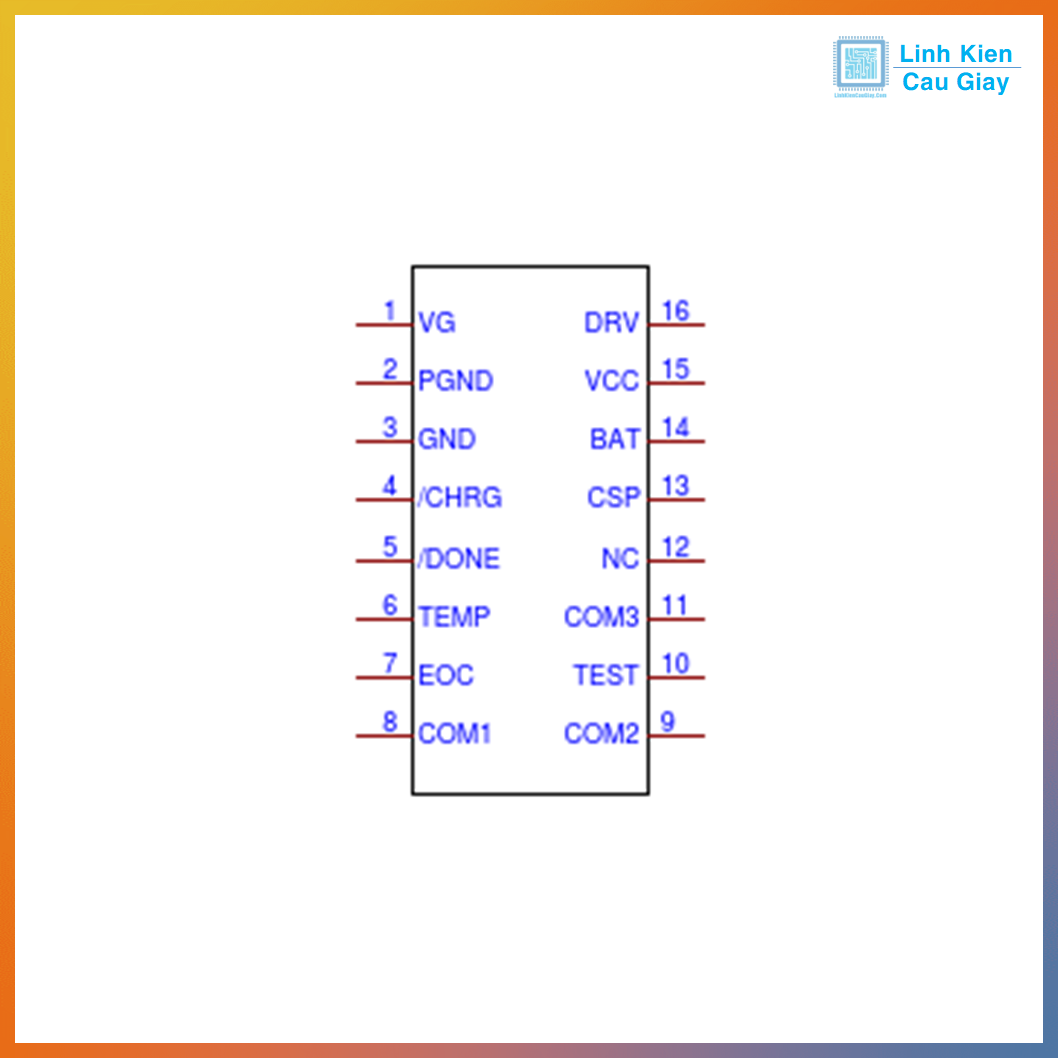

CN3703 có sẵn loại 16 chân tiết kiệm không gian
Gói TSSOP.
Các ứng dụng:
 Máy tính xách tay
 Máy bay mô hình
 Hệ thống pin dự phòng
 Công nghiệp di động và
Thiết bị y tế
 Bộ sạc pin độc lập
Đặc trưng:
 Điện áp đầu vào rộng: 7,5V đến 28V
 Bộ điều khiển sạc hoàn chỉnh cho 3 người
Pin Lithium-ion di động
 Dòng sạc lên tới 5A
 Tần số chuyển mạch xung cao:
300KHz
 Điện áp sạc không đổi
Độ chính xác: ±1%
 Dòng sạc được lập trình
với một điện trở cảm giác
 Điều hòa tự động sâu
Pin đã xả
 Có thể cài đặt dòng điện cuối phí
bằng điện trở ngoài
 Giám sát nhiệt độ pin
 Tự động nạp tiền
 Chỉ báo trạng thái bộ sạc
 Khởi động mềm
 Bảo vệ quá áp pin
 Nhiệt độ môi trường hoạt động
－40oC đến ＋85oC
 Có sẵn trong gói TSSOP 16 chân
 Không chứa Pb, tuân thủ RoHS,
và không có halogen

DATASHEET:

Thông số kĩ thuật

Hình ảnh - Hướng dẫn sử dụng
